Часть IV.

Формирование документации

196

17.3.4. Вкладка «Внешние связи»

В этой вкладке можно определить внешние связи поверхности, а точнее аппаратов, ко!
торые на ней установлены. Элементы управления вкладки представлены в табл. 17.4.

Прикрепить
к поверхности

Нажмите эту кнопку, чтобы прикрепить к данной поверхности
сопутствующий элемент, выделенный в таблице
Рекомендованные БД для данного типа поверхности.

Прикрепленные
к поверхности

Таблица, в которой отображаются все сопутствующие
элементы, которые прикреплены к данной поверхности.

Выбрать
из базы данных

Нажмите эту кнопку, чтобы выбрать сопутствующий элемент
поверхности из базы данных. После нажатия кнопки на экране
откроется диалог

Выбор аппарата (рис. 17.3, табл. 17.7).

Выберите в нем нужный элемент.

Удалить

Нажмите эту кнопку, если требуется удалить сопутствующий
элемент, выделенный в таблице

Прикрепленные к

поверхности.

Табл. 17.4. Элементы управления вкладки Внешние связи

Элемент

Описание

Подключенные
поверхности

Перечень поверхностей, с аппаратами которых есть соединение
аппаратов указанной поверхности. Этот перечень формируется
автоматически, по мере формирования принципиальной схемы
и распределения аппаратов по поверхностям. Его можно
редактировать.

Неподключенные
поверхности

Окно, в котором отображается список поверхностей, с
которыми нет соединения.

Кнопки << и >>

С помощью этих кнопок можно перемещать поверхности из
раздела в раздел. В результате автоматически изменяются
трассы прохождения связей между аппаратами разных
поверхностей.

Перечень связей

Элементы управления этой области диалога представлены в
табл. 17.5.

Табл. 17.3. Элементы управления вкладки Сопутствующие элементы

Элемент

Описание

197

Глава 17. Наполнение проекта

Наличие клеммника
на поверхности

Если эта опция включена, то при наличии внешних связей с
другими поверхностями для этих связей будет автоматически
формироваться клемма. В противном случае внешние связи
будут уходить на другую поверхность непосредственно с
зажима аппарата.
Если эта опция отключена, клеммник нельзя добавить на
поверхность.

Связь с поверхностью
другой оболочки

Если эта опция включена, то связи с данной поверхности
разрешено выводить на поверхности других оболочек. В
пределах оболочки должна присутствовать хотя бы одна
поверхность с таким свойством.

Табл. 17.5. Элементы управления области диалога Перечень связей

Элемент

Описание

Таблица

Таблица содержит перечень всех связей указанной
поверхности. При наличии схемы электрической
принципиальной она формируется автоматически, но ее можно
редактировать. В текущую трассу можно включить отдельные
связи между аппаратами разных поверхностей. Под текущей
трассой понимается соединение между поверхностью, для
которой вызван диалог свойств, и поверхностью, выбранной в
области

Подключаемые поверхности. Структура таблицы

описана в табл. 17.6.

Установить
все клеммы

Нажмите эту кнопку, чтобы автоматически установить на
поверхности клеммы для всех потенциальных узлов

*

.

* Кнопки доступны, если на поверхности есть клеммник, т.е. во вкладке

Внешние связи (см. табл. 17.4) включена опция Наличие клеммни
ка на поверхности.

Удалить
все клеммы

Нажмите эту кнопку, чтобы автоматически удалить с
поверхности все клеммы

*

.

Установить клеммы
для всех внешних
подключений

Нажмите эту кнопку, чтобы автоматически установить на
поверхности клеммы для всех внешних подключений

*

.

Удалить клеммы для
всех внешних
подключений

Нажмите эту кнопку, чтобы автоматически удалить с
поверхности клеммы для всех внешних подключений

*

.

Табл. 17.4. Элементы управления вкладки Внешние связи

Элемент

Описание

Часть IV.

Формирование документации

198

17.3.5.

Вкладка «Заметки»

В этой вкладке можно ввести любые поясняющие комментарии к поверхности.

17.4.

Добавление аппарата на поверхность

Аппарат — электротехническое устройство, участвующее в процессах протекания элек!
трического тока.

В качестве аппарата в проектируемом изделии могут выступать:

▼

Автоматический выключатель;

▼

Резистор,

▼

Конденсатор,

▼

Реле,

▼

Сигнализатор и т.п.

Аппараты в проектируемом изделии устанавливаются на несущих конструкциях — по!
верхностях. Количество аппаратов на поверхности не ограничено. Для электрических

Табл. 17.6. Структура таблицы Перечень связей

Графа

Описание

N кабеля

Маркировка кабеля.

Вкл.

Если в ячейке этой графы установлен маркер!«галочка», значит,
линия связи уже использована. Чтобы изменить трассу
прохождения связи, щелкните мышью в ячейке. Вид маркера
автоматически изменится на маркер!«крестик». После этого трассу
прохождения связи можно изменить.

Маркировка

Маркировка линии связи.

Соединение

БЦО (или обозначение прибора) аппарата, с которого идет внешняя
связь, и номер зажима или клеммы.

Клемма

Если в ячейке этой графы установлен маркер!«галочка», значит, на
поверхности для соединения будет формироваться клемма. Если
клемму формировать не нужно, щелчком мыши по ячейке снимите
маркер. Он автоматически заменится на маркер!«крестик».

Соединение

БЦО (или обозначение прибора) аппарата, на который поступает
внешняя связь, и номер зажима или клеммы.

Длина трассы

Длина провода между соединяемыми аппаратами (в метрах).

Минимально достаточной информацией для создания поверхности является ее имя.

199

Глава 17. Наполнение проекта

связей, выполняемых между аппаратами, которые установлены на разных поверхностях,
автоматически формируется клемма.

Чтобы добавить аппарат на поверхность, выполните следующие действия.

1. Установите курсор на имя поверхности в дереве проекта.

2. Из контекстного меню вызовите команду

Создать/Добавить.

На экране откроется диалог

Выбор аппарата (рис. 17.3). Элементы управления диалога

представлены в табл. 17.7.

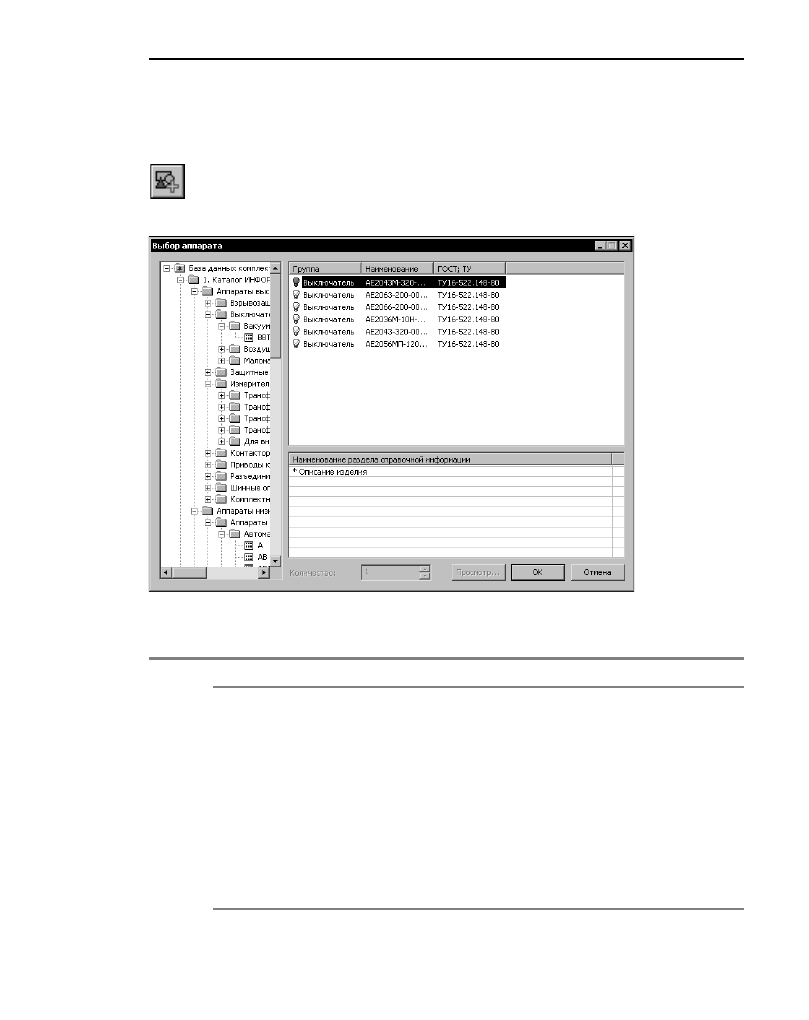

Рис. 17.3.  Диалог Выбор аппарата

Табл. 17.7. Элементы управления диалога Выбор аппарата

Элемент

Описание

Дерево каталогов В этой области отображено дерево БДК.

Таблица

Если в дереве БДК курсор установлен на имени таблицы, в этой
области диалога отобразятся ее записи (типоисполнения и
основные технические характеристики аппарата).

Наименование
раздела
справочной
информации

В этой области диалога отображается перечень разделов
справочной информации об аппарате, указанном в таблице.

Просмотр

Нажмите эту кнопку, чтобы просмотреть справочную информацию,
которая содержится в разделе, указанном в перечне.
