Часть IV.

Формирование документации

192

17.2.2.

Вкладка «Сопутствующие элементы»

В этой вкладке вводятся данные о сопутствующих элементах оболочки. Элементы управ!
ления вкладки такие же, как и для сопутствующих элементов поверхности (см.
раздел 17.3.3).

17.2.3.

Вкладка «Заметки»

В этой вкладке можно ввести любые поясняющие комментарии к оболочке. Например,
Электрошкаф с аппаратурой управления вентиляцией.

17.3.

Добавление поверхности

Поверхность — несущая конструкция, предназначенная для установки на ней электро!
технических устройств — аппаратов. Поверхность является элементом оболочки.

В качестве поверхности оболочки могут выступать:

▼

Панель,

▼

Рама,

▼

Стенка пульта или шкафа,

▼

Стена комнаты или цеха,

▼

Поверхность крышки стола и т.п.

Количество поверхностей в оболочке не ограничено. При наличии в оболочке несколь!
ких поверхностей между ними автоматически формируются внешние электрические

Табл. 17.1.  Элементы управления вкладки Спецификация

Элемент

Описание

Область ввода
имени оболочки

Служит для ввода имени оболочки. Имя оболочки может быть
любым. Оно отображается в дереве проекта и используется во всех
документах проекта

*

.

* Если в базе данных комплектующих содержатся описания оболочек, то при

добавлении оболочки в проект ее тип можно выбрать из базы данных. Про!
цедура выбора производится в диалоге выбора изделия из базы данных.
При этом в диалоге отображаются только те изделия, для хранилища кото!
рых выбран класс таблицы

Прочие изделия

.

Изменить

Нажмите эту кнопку, чтобы выбрать из БДК описание оболочки.

Удалить

Нажмите эту кнопку, чтобы удалить описание оболочки.

Чертеж
доработки
оригинала

В этой области вкладки можно ввести формат, наименование и
обозначение чертежа изделия (для оригинальных изделий).

Применить

Резервная кнопка.

193

Глава 17. Наполнение проекта

связи, как в пределах одной оболочки, так и между поверхностями разных оболочек про!
екта.

Чтобы добавить поверхность, выполните следующие действия.

1. В дереве проекта установите курсор на раздел

Оболочка.

2. Из контекстного меню вызовите команду

Создать/Добавить.

На экране откроется диалог

Свойства поверхности, который содержит следующие

вкладки:

▼

Спецификация (см. раздел 17.3.1),

▼

Проекционные виды и зоны (см. раздел 17.3.2),

▼

Сопутствующие элементы (см. раздел 17.3.3),

▼

Внешние связи (см. раздел 17.3.4),

▼

Заметки (см. раздел 17.3.5).

3. Активизируйте каждую вкладку и введите данные о свойствах поверхности.

17.3.1.

Вкладка «Спецификация»

В этой вкладке вводятся данные для заполнения спецификации на изделие. Здесь же из
БДК можно выбрать тип поверхности. Элементы управления вкладки аналогичны эле!
ментам управления такой же вкладки для оболочек (см. табл. 17.1).

17.3.2.

Вкладка «Проекционные виды и зоны»

С помощью элементов управления этой вкладки (рис. 17.1) имя проекционного вида ас!
социируется с геометрией допустимой зоны установки, построенной в схеме расположе!
ния. Кроме того, можно выполнить разбиение поверхности на рабочие зоны и оси уста!
новки аппаратов. Элементы управления вкладки описаны в табл. 17.2.

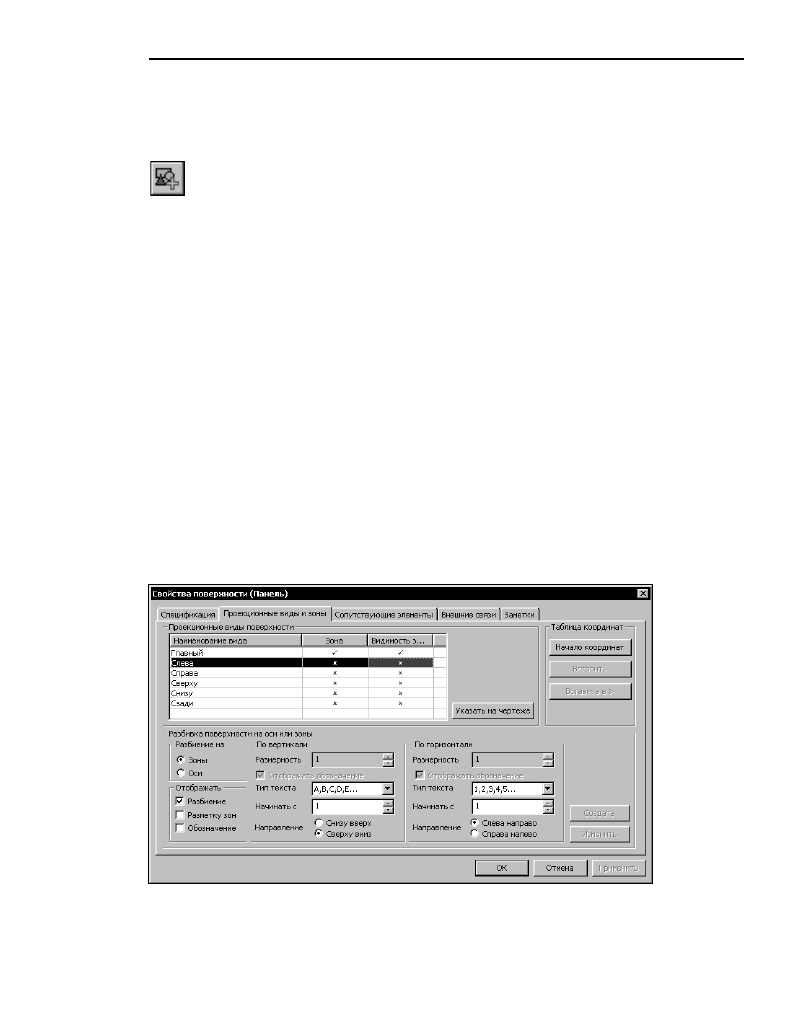

Рис. 17.1.  Вкладка Проекционные виды и зоны

Часть IV.

Формирование документации

194



Чтобы создать зоны разбиения на чертеже, выполните следующие действия.

1. Сделайте текущим лист схемы расположения. (На схеме расположения должны быть от!

рисованы проекции допустимой зоны установки аппаратов.)

2. В диалоге

Свойства поверхности активизируйте вкладку Проекционные виды и зо

ны.

3. Выберите в таблице проекционный вид и нажмите кнопку

Указать на чертеже.

4. На чертеже схемы укажите курсором контуры допустимых зон установки.

Табл. 17.2. Элементы управления вкладки Проекционные виды и зоны

Элемент Описание

Таблица

Таблица содержит список имен проекций допустимой зоны
установки аппаратов. В графах таблицы

Зона и Видимость зоны

установлен маркер!«крестик».

Указать
на чертеже

Нажмите эту кнопку, чтобы потом указать на чертеже
проекционный вид зоны установки. После того, как проекционный
вид указан на чертеже, маркер!«крестик» автоматически заменится
маркером!«галочкой».

Начало
координат

Нажмите эту кнопку, чтобы потом указать на чертеже точку начала
системы координат. Относительно этой точки будут отсчитываться
координаты точек разбиения допустимой зоны установки.

Разбиение на

Эта область диалога содержит опции, с помощью которых можно
выбрать способ разбиения проекции допустимой зоны установки
(

Зоны, Оси). Включите одну из них.

Отображать

Эта область диалога содержит опции, с помощью которых можно
указать, какие элементы разбиения отображать на чертеже для
проекции допустимой зоны установки.

По вертикали

Эта область диалога содержит элементы управления, с помощью
которых можно ввести параметры разбиения по вертикали.

По горизонтали

Эта область диалога содержит элементы управления, с помощью
которых можно ввести параметры разбиения по горизонтали.

Создать

Нажмите эту кнопку, если для проекции зоны установки аппарата
требуется создать зоны разбиения. Отображение зон на чертеже
выполняется автоматически.

Изменить

Нажмите эту кнопку, если для проекции зоны установки аппарата
требуется изменить параметры элементов разбиения.

Применить

Резервная кнопка.

195

Глава 17. Наполнение проекта

По окончании указания нажмите кнопку клавишу <Esc> или кнопку

STOP на панели спе!

циального управления КОМПАС!График. На экране снова появится вкладка

Проекци

онные виды и зоны.

5. Выделите в таблице тот же проекционный вид.

6. Выберите способ и параметры разбиения на зоны. Нажмите кнопку

Создать.

7. Укажите на чертеже проекции левую верхнюю и правую нижнюю точки сетки разбиения.

По этим точкам определяется прямоугольник, ограничивающий область разбиения.

В результате внутри указанной области автоматически отображается разбиение на зоны.

Чтобы изменить параметры разбиения на зоны, выберите в таблице проекционный вид,
введите новые значения параметров и нажмите кнопку

Изменить. Чертеж обновится ав!

томатически.

Чтобы указать точку начала локальной системы координат, нажмите кнопку

Начало ко

ординат и укажите курсором точку на проекционном виде.

17.3.3.

Вкладка «Сопутствующие элементы»

В этой вкладке (рис. 17.2) вводятся данные о сопутствующих элементах поверхности.
Элементы управления вкладки представлены в табл. 17.3.

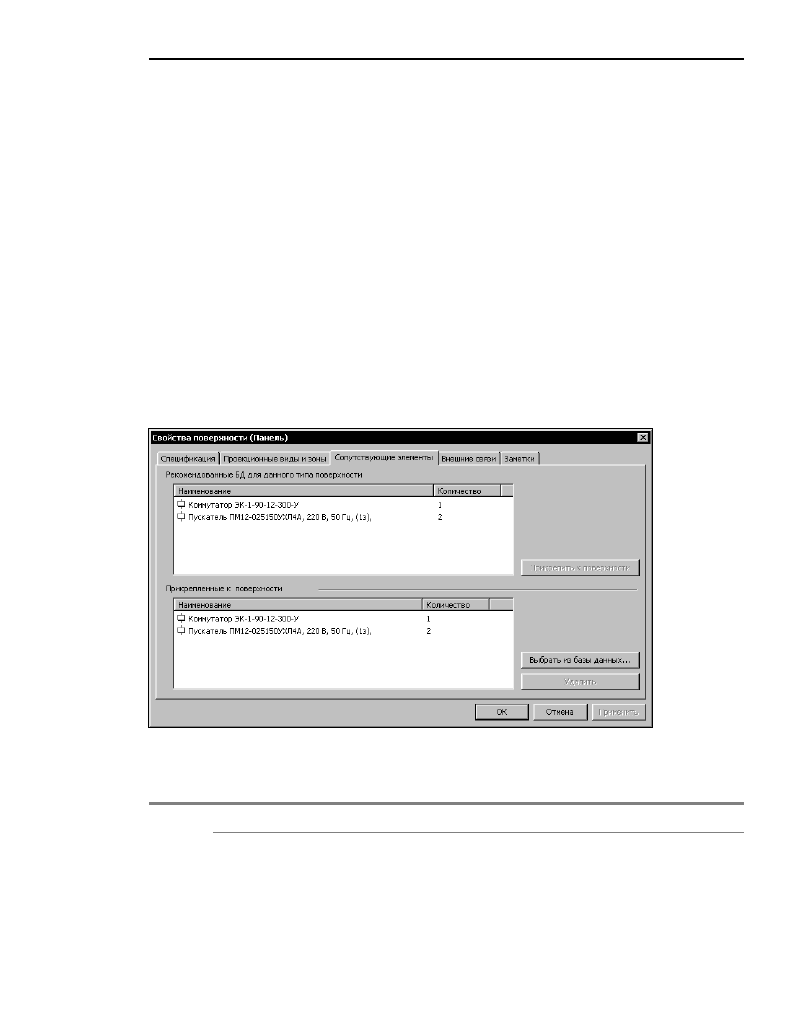

Рис. 17.2.  Вкладка Сопутствующие элементы

Табл. 17.3. Элементы управления вкладки Сопутствующие элементы

Элемент

Описание

Рекомендованные
базой данных

Таблица, в которой содержится перечень сопутствующих
элементов и их количество. Этот перечень формируется при
занесении описания типа поверхности в базу данных. Он может
отсутствовать.
