Часть IV.

Формирование документации

200

3. В дереве БДК выберите аппарат.

Можно выбрать только такой электроаппарат, у которого в базе данных имеется хотя бы
одно прикрепленное условное графическое обозначение для принципиальных схем. Ес!
ли аппарат выбрать нельзя, будет выведено сообщение об этом.

Если в перечне типоисполнений аппаратов возле некоторых строк пиктограмма!«лам!
почка» погашена, то это означает, что данное типоисполнение аппарата к применению
не допущено (т.е. при занесении описания аппарата в базу данных была выключена оп!
ция

Применяемость).При попытке выбрать такое типоисполнение аппарата на экран

выводится сообщение Данное изделие не входит в применяемость вашего предприятия.
Вы действительно хотите применить это изделие?. Если дать отрицательный ответ, то
диалог выбора типа аппарата откроется снова. Положительный ответ позволит приме!
нить это изделие в проекте.

После выбора аппарата на экране откроется диалог свойств аппарата.

В левой части диалога
отображаются имя ап!
парата и состав



его

объектов. В зависи!
мости от того, на ка!
ком объекте установ!
лен курсор, в правой
части диалога появля!
ется разный состав
элементов управле!
ния.

4. Сначала необходимо ввести буквенно!цифровое обозначение (БЦО) аппарата. Его ввод

осуществляется в диалоге свойств аппарата на уровне

Составная часть во вкладке БЦО

(см. рис. 17.7 на с. 205, табл. 17.14).

5. Затем вводите другие свойства объектов аппарата.

▼

Если курсором выделено БЦО аппарата, на экране появится диалог общих свойств аппа!
рата (рис. 17.4). Элементы управления диалога представлены в табл. 17.8.

Технические характеристики аппарата и справочная информация о нем заносятся в базу
с помощью команд Менеджера БДК при настройке структуры таблицы и наполнении за!
писей (см. главу 5 на с. 118 и раздел 7.2 на с. 125). Справочная информация может от!
сутствовать.

Рис. 17.4.  Диалог свойств аппарата

201

Глава 17. Наполнение проекта

▼

Если курсором выделен

Общий вид, на экране появится диалог свойств общего вида

аппарата (рис. 17.5). Элементы управления диалога представлены в табл. 17.11. Общий
вид аппарата используется в схемах расположения.

Табл. 17.8. Элементы управления диалога общих свойств аппарата

Элемент

Описание

Спецификация

В этой вкладке отображаются спецификационные данные аппарата
(Наименование и вид изделия, предприятие!поставщик).
В описание аппарата они были введены в Менеджере БДК
(см. раздел 4.4 на с. 114).

Заметки

В этой вкладке можно ввести любые поясняющие комментарии
к аппарату.

Сопутствующие
элементы

В этой вкладке вводятся данные о сопутствующих элементах
аппарата. Описание элементов управления вкладки представлено
в табл. 17.9

*

.

* В качестве сопутствующих элементов аппарата из БДК можно выбирать из!

делия, описание которых содержится в таблицах класса «Прочие изде!
лия».

Обозначение
прибора

В этой вкладке можно ввести сокращенные (условные)
обозначения монтажной единицы и обозначения прибора
и установить видимость этих обозначений на схемах.

Табл. 17.9. Элементы управления вкладки Сопутствующие элементы

Элемент

Описание

Таблица

В верхней таблице содержится перечень сопутствующих
элементов, которые были прикреплены к аппарату в базе данных
комплектующих.

Добавить

Нажмите эту кнопку, если выделенный в верхней таблице
сопутствующий элемент нужно прикрепить к аппарату в проекте.
Этот элемент автоматически отразится в нижней таблице.

Таблица

В нижней таблице автоматически отображаются все
сопутствующие элементы, прикрепленные к аппарату в проекте.

Группировать

Включите эту опцию, чтобы автоматически просуммировать
одинаковые сопутствующие элементы, добавленные к аппарату в
проекте.

Удалить

Нажмите эту кнопку, если сопутствующий элемент, добавленный к
аппарату в проекте, нужно удалить из перечня.

Часть IV.

Формирование документации

202

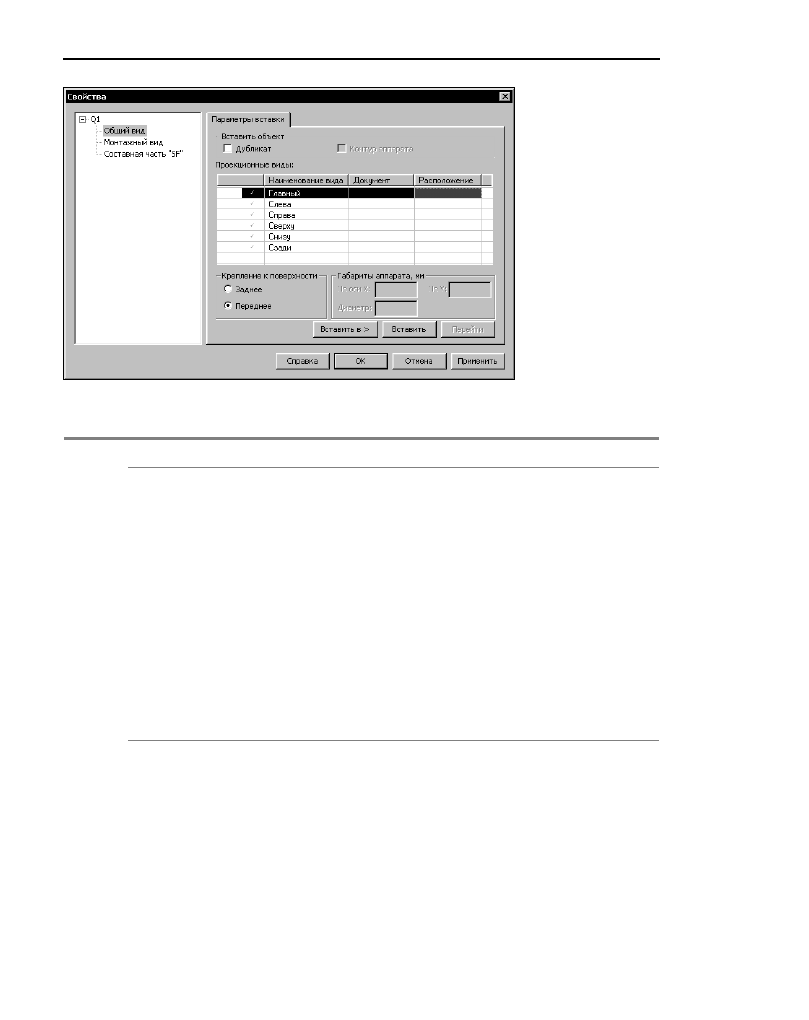

Рис. 17.5.  Диалог свойств общего вида аппарата

Табл. 17.10. Элементы управления диалога свойств общего вида аппарата

Элемент

Описание

Параметры
вставки

В этой вкладке содержится описание проекционных видов
аппарата и кнопки управления размещением этих видов на листах
схем. Описание элементов управления вкладки представлено в
табл. 17.11.

Технические
характеристики

Вкладка появляется в диалоге после вставки проекционного вида
аппарата в схему. Введите значения нужных характеристик.
Значения характеристик можно вводить в области

Текстовые

поля, заполняемые пользователем

*

. В области

Текстовые

поля, заполняемые из базы данных комплектующих можно
только управлять видимостью полей на схемах. Для этого служит
маркер слева от значения характеристики. Если он установлен,
текст поля будет отображаться на схемах. Снять маркер можно
щелком мыши в ячейке его размещения. Повторный щелчок мыши
восстановит маркер.

* Текстовые поля наносятся на проекционные виды при создании и занесе!

нии в Библиотеку изображений аппарата.

203

Глава 17. Наполнение проекта

Табл. 17.11. Элементы управления вкладки Параметры вставки

Элемент

Описание

Вставить объект

Эта область содержит две опции.
Включите опцию

Дубликат, если нужно сдублировать

проекционный вид, выделенный в таблице.
Включите опцию

Контур аппарата, если для проекционного вида,

выделенного в таблице, нужно ввести габариты. Опция доступна,
если проекционный вид аппарата отсутствует в базе данных.

Проекционные
виды

В таблице содержится перечень проекций аппарата, которые
можно использовать при вставке в схему. После размещения
аппарата на схеме в таблице отобразятся имена схемы и листа.
После вставки проекции аппарата в схему маркер!«галочка»
изменится на маркер!«крестик».

Крепление
к поверхности

В этой области можно выбрать способ присоединения аппарата к
поверхности. Выберите вариант:

Заднее или Переднее.

Габариты
аппарата, мм

Эта область доступна, если изображение проекционного вида
аппарата, выделенного в таблице, отсутствует в базе данных, и
включена опция

Контур аппарата. Введите габаритные размеры

аппарата. Контур аппарата может быть прямоугольным (тогда
нужно задать размеры по X и по Y) или круглым (тогда нужно
задать диаметр).

Вставить

Кнопка доступна при работе с листами схем. Ее можно
использовать, чтобы вставить проекцию аппарата в текущий лист
схемы

*

.

* Кнопки можно использовать после того, как проекционный вид аппарата

выделен в таблице, и определена его графика (или выбрана из базы дан!
ных, или построена автоматически по введенным размерам).

Вставить в >

Кнопка доступна при работе с листами схем. Ее можно
использовать, чтобы вставить проекцию аппарата в другой лист
схемы

*

.

Перейти

Кнопка доступна при работе с листами схем. Ее можно
использовать, чтобы сделать текущим лист схемы, на котором
размещена проекция аппарата, выбранная в перечне.

Применить

Кнопка доступна при работе с листами схем. Ее можно
использовать, чтобы сохранить изменения, не закрывая окно
диалога.
