Часть IV.

Формирование документации

228

Сортировать

Нажмите эту кнопку, чтобы произвести автоматическую
сортировку клемм

*

.

Дублировать

Нажмите эту кнопку, чтобы продублировать описание клеммы,
выделенное в таблице. В результате в конце таблицы появится
дубль описания клеммы, в котором не указаны только адреса входа
и выхода. В ячейках

Перемычка исходной клеммы и клеммы!

дубликата отобразится символ перемычки.

Переместить

Нажмите эту кнопку, если требуется переместить клемму,
выделенную в перечне, в другой клеммник этой же поверхности.

Создать

Нажмите эту кнопку, если для потенциального узла требуется
создать новую клемму. После нажатия кнопки на экране появится
перечень маркировок тех потенциальных узлов, которым
назначена функция цепи, разрешенная в настройке клеммника.
Выберите один или несколько потенциальных узлов (щелчком
мыши установите маркер слева от выбранных узлов). В результате
для каждого выбранного узла в конце таблицы появится описание
новой клеммы.

Создать
специальную
клемму

Нажмите эту кнопку, если требуется создать описание резервной
клеммы с незаполненными данными. В результате в конце таблицы
создается пустая строка, в которой заполнена лишь ячейка

Номер

зажима. Дополнительно можно ввести только тип перемычки и
тип клеммы.

Удалить

Нажмите эту кнопку, если требуется удалить одну или несколько
клемм, выделенных в в таблице, очистить тип перемычки или
клеммы.

* Сортировка клемм выполняется в следующем порядке. Функции цепей вы!

страиваются так, как они описаны в настройках системы. В пределах фун!
кции цепи — по маркировке потенциальных узлов. Внутри каждого узла:
по устройству; по функциональной группе; по конструктивному обозначе!
нию; по основной части маркировки потенциального узла; по обозначению
фазы; по вспомогательному значению дополнительной части маркировки.

Табл. 18.5. Элементы управления вкладки Состав

Элемент

Описание

229

Глава 18. Приемы работы с объектами схем

Табл. 18.6. Структура таблицы описания состава клеммника

Графа

Описание

Адрес входа

Отображает аппарат, который подключается к клеммнику с левой
стороны или снизу. При необходимости адрес входа можно
изменить. Для этого нажмите кнопку в ячейке (справа) и выберите
из предлагаемого списка другой адрес.

Перемычка

Признак наличия перемычки между клеммами одного
потенциального узла и номер группы перемычки. По номеру
группы перемычки можно определить, между какими клеммами
расположена данная перемычка.

Тип перемычки

В этой графе отображается тип перемычки. Его можно изменить. В
качестве типа перемычки может выступать провод или деталь.
Чтобы изменить тип перемычки, нажмите кнопку в ячейке (справа)
и выберите из БДК нужный тип.

Номер клеммы в
клеммнике

Номер клеммы может соответствовать маркировке подключаемого
потенциального узла. Это указывается в настройках проекта (см.
раздел 15.1.7 на с. 186).

Тип клеммы

Тип клемме можно назначить в том случае, если клеммник
набирается из отдельных клемм. Тип назначается клемме
автоматически в соответствии с настройками функциональных
цепей (см. табл. 15.5 на с. 185). Чтобы изменить тип, нажмите
кнопку в ячейке (справа) и выберите из БДК нужный тип.

Маркировка

Маркировка подключаемого к клемме потенциального узла. При
необходимости ее можно изменить. Причем такое изменение
автоматически отслеживается во всех схемах проекта.

Цепь

Пояснительные заметки к цепи.

Функциональная
цепь

Функция цепи, к которой относится данная клемма. Функцию цепи
можно изменять. При этом производится пересортировка
клеммника и изменение данных во всех схемах проекта. Если
изменяемая функциональная цепь не назначена для данного
клеммника, то клемма автоматически переносится в состав того
клеммника, где эта функция цепи назначена. Если такого
клеммника нет, то создается новый.

Адрес выхода

Отображает аппарат, который подключается к клеммнику с правой
стороны или сверху. При необходимости адрес выхода можно
изменить.

Часть IV.

Формирование документации

230

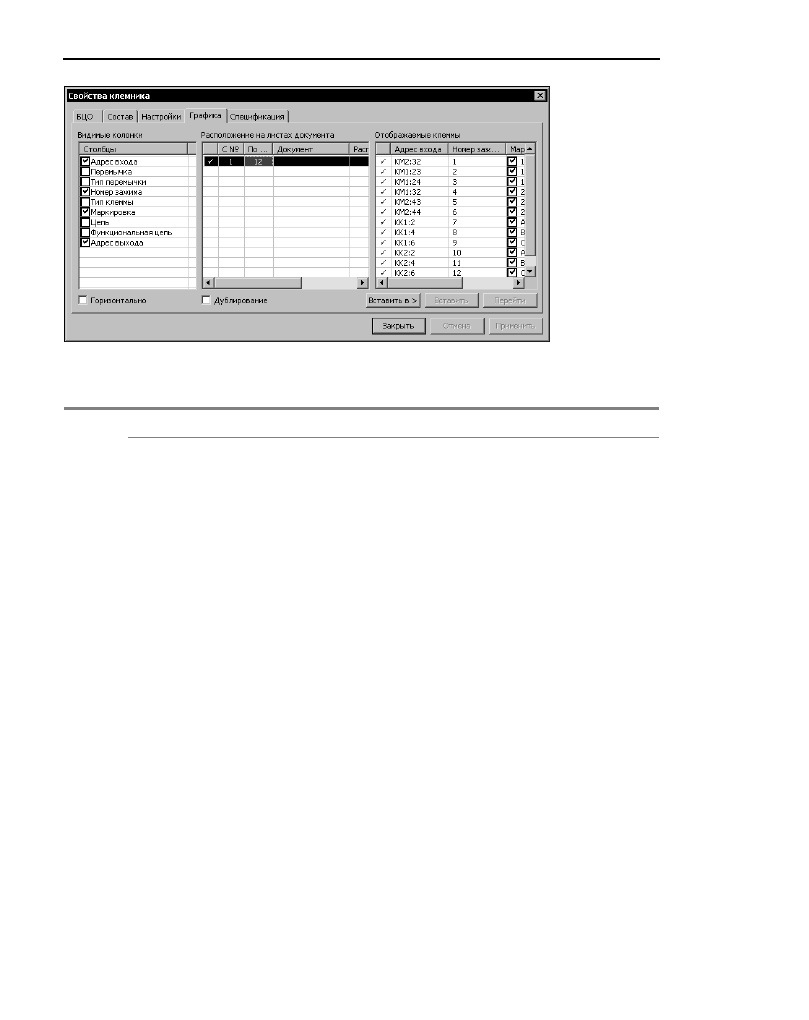

Рис. 18.9.  Диалог формирования графики клеммника

Табл. 18.7. Элементы управления вкладки Графика

Элемент

Описание

Видимые колонки Эта область диалога содержит список свойств клемм в таблице

состава клеммника (см. табл. 18.6). Установите маркер рядом с
названиями тех свойств, которые нужно отобразить в клеммнике
на листах схемы.

Расположение на
листах документа

Таблица, в которой содержатся данные о размещении клеммника
на листах схемы. Структура таблицы описана в табл. 18.8.

Отображаемые
клеммы

Таблица, в которой содержатся данные о составе таблицы
клеммника. В ней отображены только те свойства клемм, для
которых в области

Видимые колонки установлен маркер. В

таблице, кроме того, можно установить видимость на схемах
маркировки потенциальных узлов.

Горизонтально

Опция, управляющая видом размещения клеммника на листах
схемы (описания клемм могут располагаться горизонтально или
вертикально). Включите эту опцию, если в клеммнике описания
клемм нужно расположить горизонтально. Если опция выключена,
описания клемм будут расположены вертикально.

Дублирование

Включите эту опцию, чтобы разрешить дублирование таблицы
клеммника.

Вставить

Кнопка доступна при работе с листами схем. Позволяет вставить
таблицу клеммника на текущий лист схемы.

Вставить в >

Кнопка доступна при работе с листами схем. Позволяет вставить
таблицу клеммника на другой лист схемы.

231

Глава 18. Приемы работы с объектами схем

Таким образом, в диалоге свойств можно изменить состав столбцов таблицы клеммни!
ка, оставив только необходимые. Если клеммник имеет очень большой размер по верти!
кали, то его можно разбить на две и более частей. Более того, можно отдельную клемму
исключить из таблицы. Клеммник можно вставить как в текущий лист документа, так и
в другой лист другого документа. Одну и туже часть клеммника можно продублировать
в разных документах проекта. По ходу работы над проектом графику клеммника на чер!
теже схемы можно изменять.

Если клеммник состоит не из отдельных типов клемм, а является готовым набором за!
жимов, то тип такого набора можно определить во вкладке

Спецификация (т.е. вы!

брать из БДК). При этом тип для каждой клеммы очищается, и ячейка с типом клеммы
становится недоступной для изменения до тех пор, пока не будет удален тип набора за!
жимов.

Перейти

Кнопка доступна при работе с листами схем. Позволяет сделать
текущим лист схемы, на котором размещена указанная таблица
клеммника.

Табл. 18.8.  Структура таблицы Расположение на листах документа

Графа

Описание

В ячейках первой графы автоматически устанавливаются маркеры
«галочка» или «крестик». Маркер!«галочка» означает, что
выбранный список клемм доступен для дублирования или вставки.
Маркер!«крестик» — запрет дублирования и вставки списка.

С N

Номер клеммы, первой в списке

*

.

* Списки номеров используются при формировании клеммника в виде таб!

лицы.

По N

Номер клеммы, последней в списке

*

.

Документ

Названия документов, которые содержат таблицу клеммника с
указанным списком клемм. Формируется автоматически.

Расположение

Названия листов документа, выбранного в ячейке графы
Документ. На этих листах размещена таблица клеммника с
указанным списком клемм. Формируется автоматически.

Количество
дублирования

В этой графе отображается количество вставленных в схемы
дубликатов выделенного списка клемм. Формируется
автоматически.

Табл. 18.7. Элементы управления вкладки Графика

Элемент

Описание
