Часть III.

Библиотека условных графических обозначений

160

Для возврата к командам редактирования вызовите Мастер сохранения заново.

15.3. После выполнения команд редактирования вызовите команду

Возврат к Масте

ру сохранения.

16. Нажмите кнопку

Далее.

На экране появится следующее окно (рис. 11.11). В левой части рабочей области окна
отображается дерево Библиотеки УГО. В правой части отображается содержимое ката!
лога, на котором в дереве установлен курсор.

При размещении сохраняемого УГО
возможны следующие варианты.

16.1. Выберите в дереве каталог для

сохранения УГО и в поле

Имя

УГО введите имя сохраняемого
УГО. Если в выбранном катало!
ге уже существует УГО с таким
именем, система предлагает за!
менить старое УГО на новое.
Можно согласиться с заменой
или отказаться и ввести новое
имя для сохраняемого УГО.

16.1. В поле

Имя УГО введите полный путь места расположения УГО (названия новых

каталогов) и имя УГО. Разделителем между названиями каталогов служит символ
\. В дереве библиотеки будет создана указанная вложенность новых каталогов
Новое УГО разместится в каталоге нижнего уровня.

17. В поле

Имя УГО введите имя сохраняемого УГО и нажмите кнопку Далее.

На экране появится последнее окно Мастера (рис. 11.12). Оно содержит информацию об
основных введенных характеристиках сохраняемого УГО.

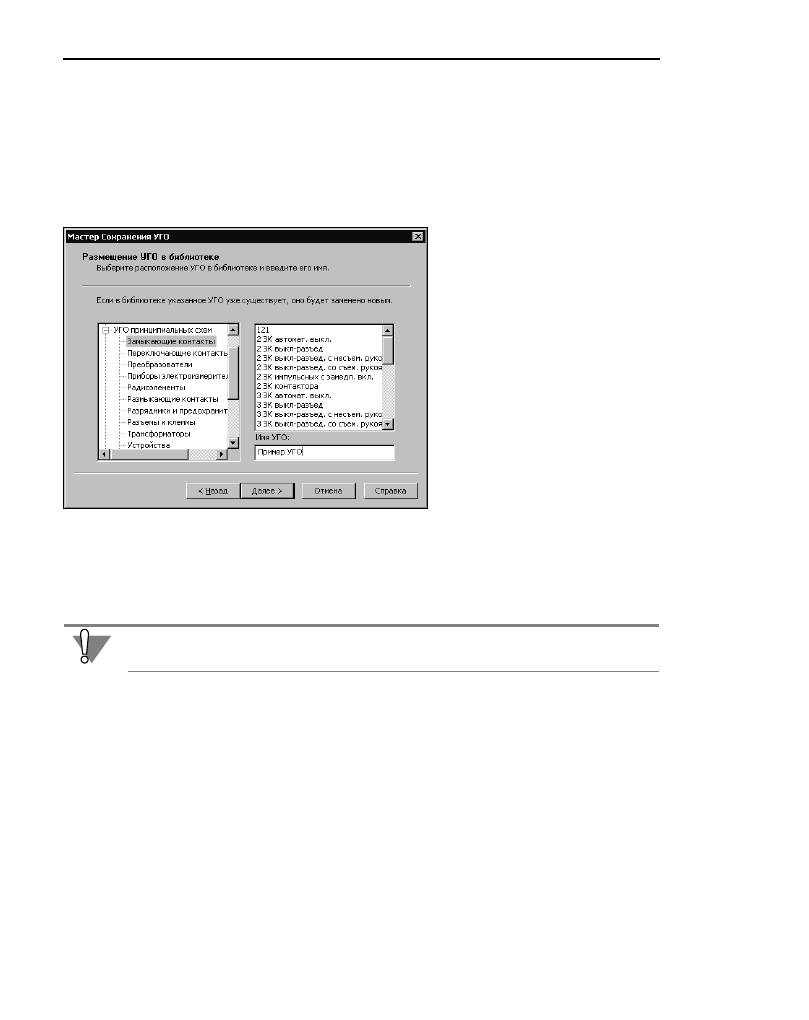

Рис. 11.11.  Размещение УГО в Библиотеке

Символы

\\ в начале поля Имя УГО обозначают вершину дерева библиотеки УГО. Их

удалять нельзя.

161

Глава 11. Сохранение УГО

18.

Если какие!то введенные харак!
теристики вас не устраивают,
вернитесь назад и введите дан!
ные заново.

19.

Для завершения работы Масте!
ра нажмите кнопку

Готово.

11.3.

Мастер сохранения УГО МКС

Этот Мастер используется для сохранения условных графических обозначений, содер!
жащих описания электроаппаратов на монтажно!коммутационных схемах.

Сохранение УГО МКС выполняется аналогично сохранению УГО ЭЗ. Только в УГО МКС от!
сутствуют линии механической связи.

11.4.

Мастер сохранения изображения аппарата

Этот Мастер применяется для сохра!
нения УГО общего вида электроаппа!
рата. Общий вид используется на
схемах расположения и на компоно!
вочных чертежах.

После запуска и ввода пароля на эк!
ране откроется первое окно Мастера
(рис. 11.13).

При первом запуске Мастера можно
включить опцию

Больше не пока

зывать это окно. После включения
опции при повторном запуске Масте!
ра это окно не появится на экране.

1.

Для продолжения работы на!
жмите кнопку

Далее.

На экране откроется окно
(рис. 11.14), содержащее список
проекций аппарата.

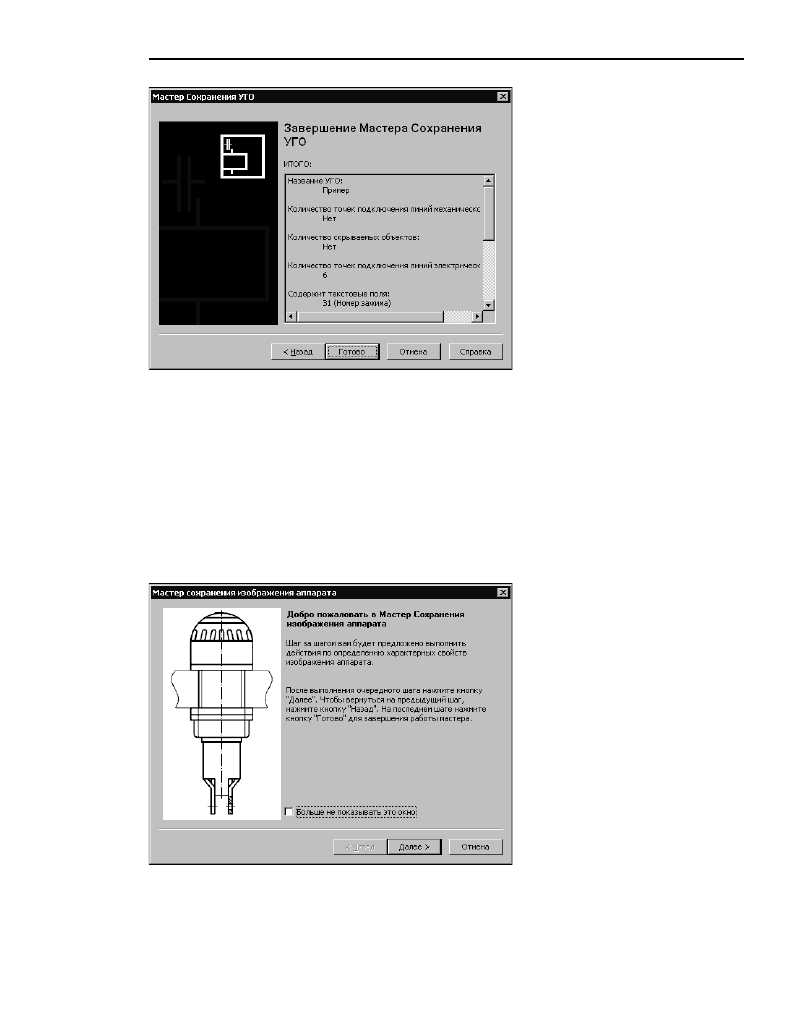

Рис. 11.12.  Характеристики УГО

Рис. 11.13.   Мастер сохранения изображений аппарата

Часть III.

Библиотека условных графических обозначений

162

Из списка в окне требуется последо!
вательно выбрать те виды проекций,
которые присутствуют на чертеже
аппарата. Для каждого вида нужно
указать изображение допустимой зо!
ны установки.

2.

В строке с названием выбран!
ного вами вида установите кур!
сор в ячейку

Вид и нажмите

кнопку

Указать. На чертеже ап!

парата выделите рамкой изоб!
ражение проекции. Изображе!
ние допустимой зоны установ!
ки аппарата (ломаная линия со
стилем линии штриховая) авто!
матически исключается из вы!
деленной проекции.

Если изображение проекцииНа экра!
не появится окно, в котором отобра!
жена выбранная проекция (рис
11.15).

3. указано неправильно, нажмите

кнопку

Изменить. Затем на

чертеже аппарата последова!
тельно укажите курсором все
объекты изображения проек!
ции. Выделенные объекты бу!
дут подсвечены. Если указаны
все объекты проекции, нажмите
кнопку

STOP на  панели специ!

ального управления КОМПАС!
График или клавишу <Esc>.

На экране снова откроется окно, в котором для контроля отображена проекция аппарата
(рис. 11.15).

4. Если изображение проекции вас устраивает, нажмите кнопку

Да. Если хотите отменить

выбор проекции, нажмите кнопку

Отмена.

На экране откроется предыдущее окно. Если вид проекции определен, ячейка графы
Вид помечена маркером!«галочкой» (рис. 11.14).

5. Повторите действия 2–4 для всех проекций на чертеже аппарата.

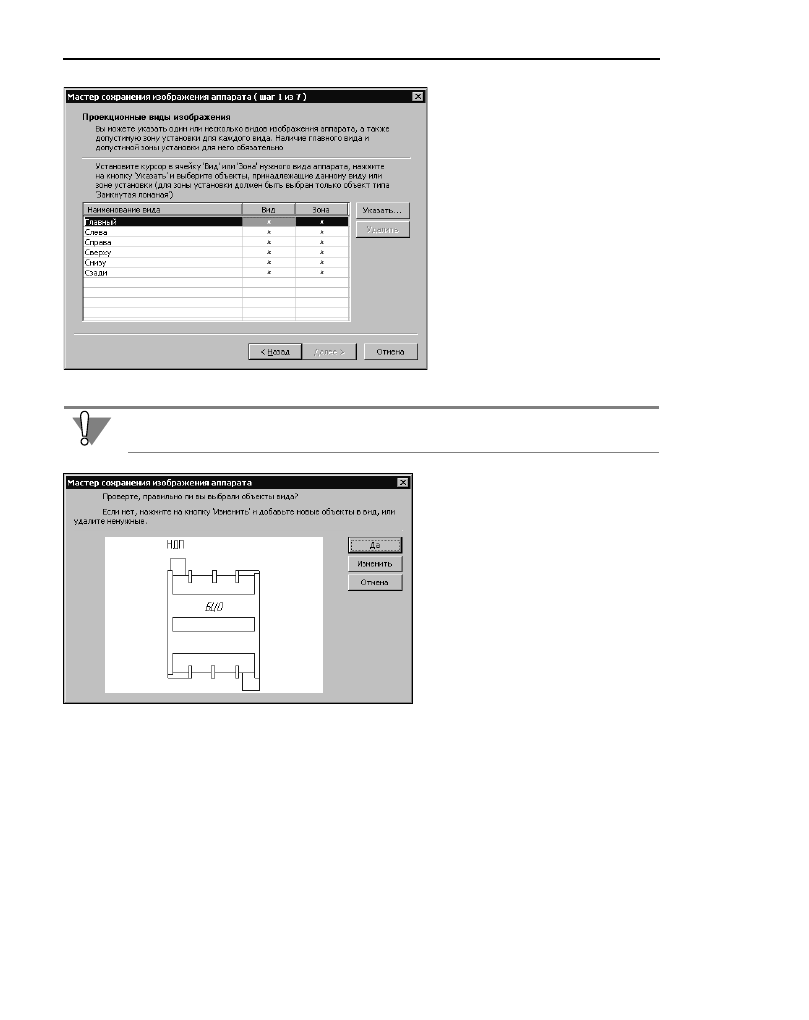

Рис. 11.14.  Список проекций аппарата

Главный вид является обязательным для всех аппаратов.

Рис. 11.15.  Контроль изображения аппарата

163

Глава 11. Сохранение УГО

6. Для каждого вида укажите курсором изображение допустимой зоны установки аппарата.

На чертеже зона установки отображается в виде замкнутой ломаной линии со стилем ли!
нии

Штриховая, поэтому для ее выделения достаточно указать одну точку на линии.

Выбирать проекции и указывать зоны установки можно в любой последовательности.

Чтобы отказаться от выбранного в таблице проекционного вида (или зоны установки) ус!
тановите курсор в ячейку графы

Вид (или Зона) и нажмите кнопку Удалить. Ячейка

графы автоматически помечается маркером исключения проекции (зоны установки) —
«крестиком».

7. Для перехода в следующее окно нажмите кнопку

Далее.

На экране откроется окно
(рис. 11.16) для выбора шаблонов
крепежа аппарата.

8.

Выберите вид монтажа. Для
этого включите опцию

Рееч

ный монтаж или опцию
Втычной монтаж.

9.

Аналогично выбору проекций
аппарата (см. п.  — п. 5) укажи!
те шаблоны крепежа, если это
необходимо).

10. Нажмите кнопку

Далее.

На экране появится окно для опре!
деления точек вставки проекцион!
ных видов (рис. 11.17).

11. Выберите из списка наименова!

ние вида, нажмите кнопку

Ука

зать. На чертеже аппарата ука!
жите курсором точку вставки
вида. Выполните эти действия
для всех наименований видов.
При указании точек вставки
учитывайте проекционную
связь видов.

12. Нажмите кнопку

Далее.

Откроется следующее окно
(рис. 11.18). Оно служит для выпол!
нения ассоциации текстовых полей
с полями системы КОМПАС!Элект!
рик Std.

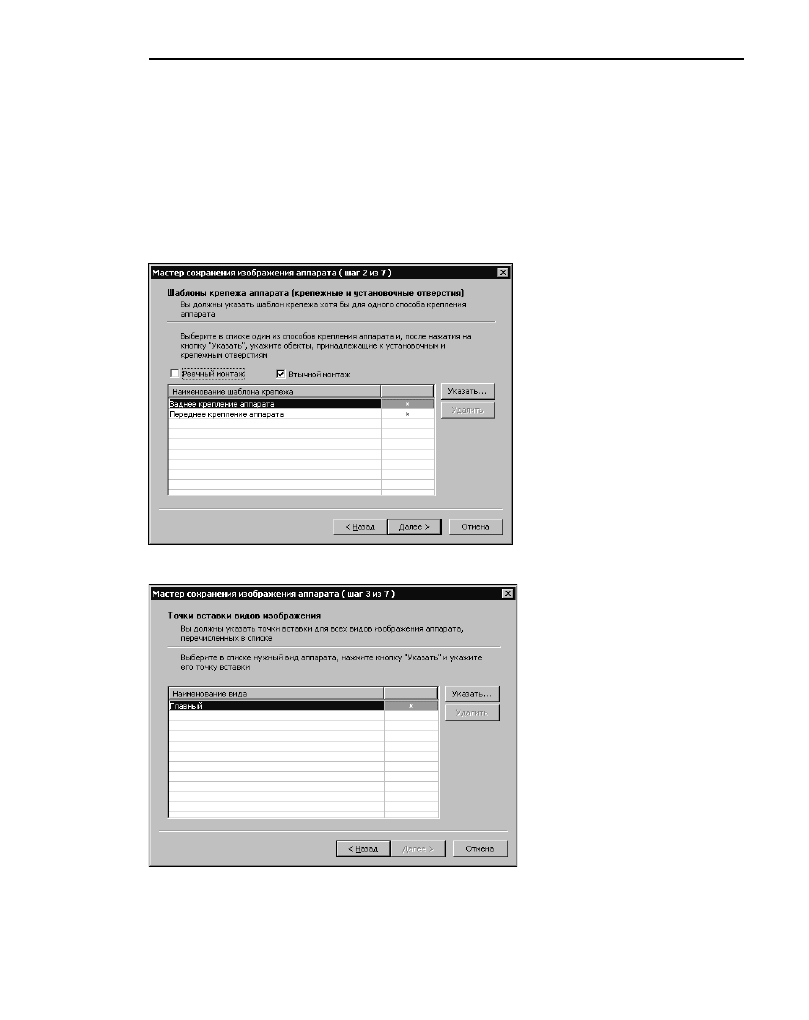

Рис. 11.16.  Выбор шаблона крепежа

Рис. 11.17.  Вставка проекций аппарата
