Часть III.
Библиотека условных графических обозначений
164
В левой части рабочей области окна
находится таблица. Каждая запись
(строка) таблицы состоит из двух по!
лей (ячеек). В графу
Текстовое по
ле автоматически заносится список
всех текстовых полей, которые были
нанесены на изображении аппарата.
Каждое текстовое поле из списка
нужно связать (ассоциировать) с
описанием его содержания, т.е. за!
полнить ячейки графы
Что означа
ет. Для текстовых полей с именем
БЦО и НДП заполнение ячеек выпол!
няется автоматически. Остальные
ячейки заполняйте вручную.
13. Выберите курсором строку таблицы. Она будет подсвечена. Из списка возможных вари!
антов описаний (в правой части рабочей области окна) выберите курсором строку с под!
ходящим вариантом. Если ни один вариант описания не подходит, установите курсор в
ячейку
Что означает и введите поясняющий текст с клавиатуры. Нажмите кнопку Ас
социировать.
Этим же способом выполните ассоциацию для всех строк.
Кнопка
Удалить служит для отмены ассоциации текстового поля.
Текстовые поля, для которых ассоциация не выполнена, отображаются на УГО как ста!
тичный текст.
14. Нажмите кнопку
Далее.
Откроется следующее окно (рис. 11.19).
Если на проекционных видах аппара!
та есть графика, которую не нужно
отображать при определенных спо!
собах установки, ее можно скрыть.
Например, при переднем креплении
аппарата его часть закрыта несущей
поверхностью.
15.
Чтобы скрыть графику, в окне
Мастера выберите наименова!
ние вида, нажмите кнопку
Ука
зать, а на изображении вида
укажите элементы этой графи!
ки курсором. Они выделяются
красным цветом. Отменить вы!
деление можно щелчком левой
кнопкой мыши по элементу.

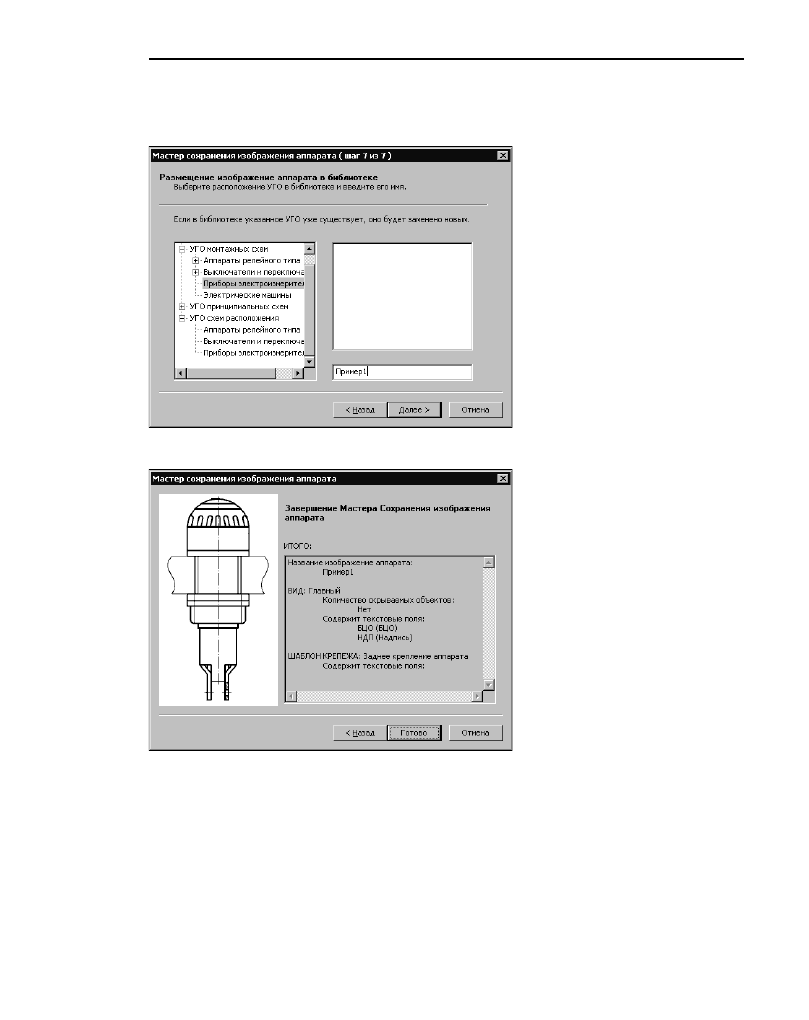

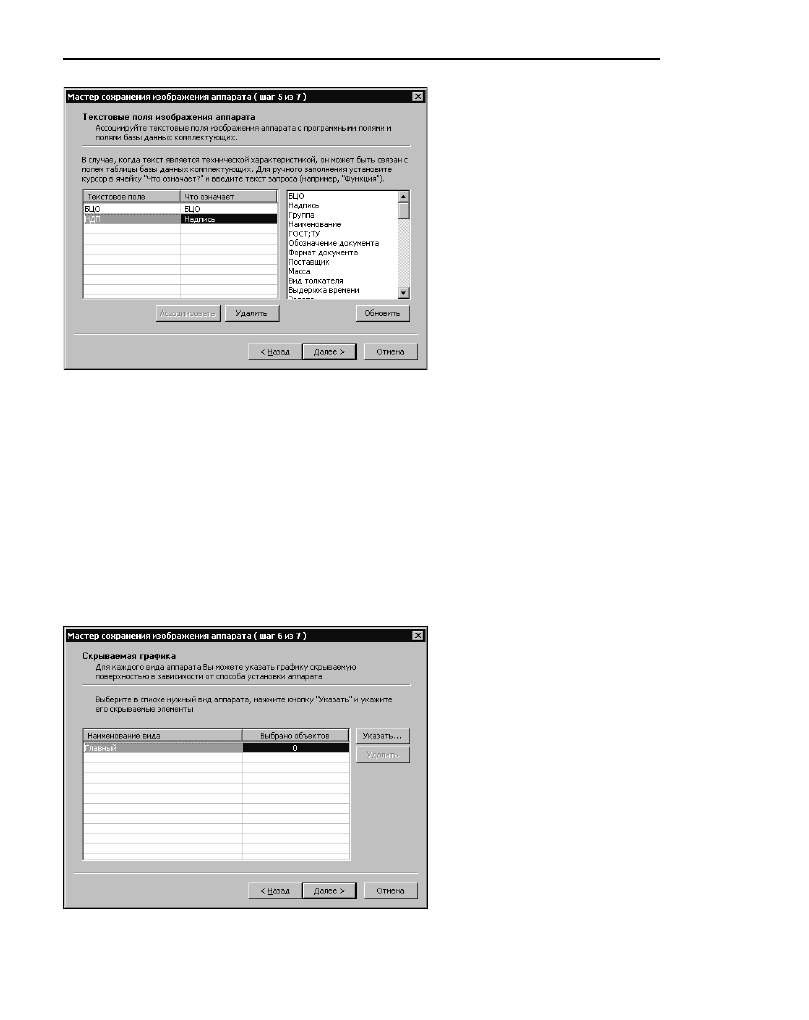

Рис. 11.18. Ассоциация текстовых полей
Рис. 11.19. Выбор скрываемой графики
