Часть III.
Библиотека условных графических обозначений
156
5.
Введите количество точек под!
ключения линий электрической
связи. (Если оно равно двум, то
можно включить опцию
УГО не
разрывает потенциальный
узел). Нажмите кнопку Ука
зать и на графике УГО укажите
курсором точки подключения.
Если при указании точек вы
ошиблись, нажмите кнопку
Удалить и укажите положение
точек заново.
6. Нажмите кнопку
Далее.
Откроется следующее окно (рис. 11.7). Оно служит для выполнения ассоциации тексто!
вых полей с полями системы КОМПАС!Электрик Std.
7.
В левой части рабочей области
окна находится таблица. Каж!
дая запись (строка) таблицы со!
стоит из двух полей (ячеек). В
графу
Текстовое поле автома!
тически заносится список всех
текстовых полей, которые были
нанесены на УГО при его созда!
нии. Каждое текстовое поле из
списка нужно связать (ассоции!
ровать) с описанием его содер!
жания, т.е. заполнить ячейки
графы
Что означает. Для тек!
стовых полей с именами БЦО,
АС…, З…, АК…, ПС заполне!
ние ячеек выполняется автома!
тически. Остальные ячейки за!
полняйте вручную.

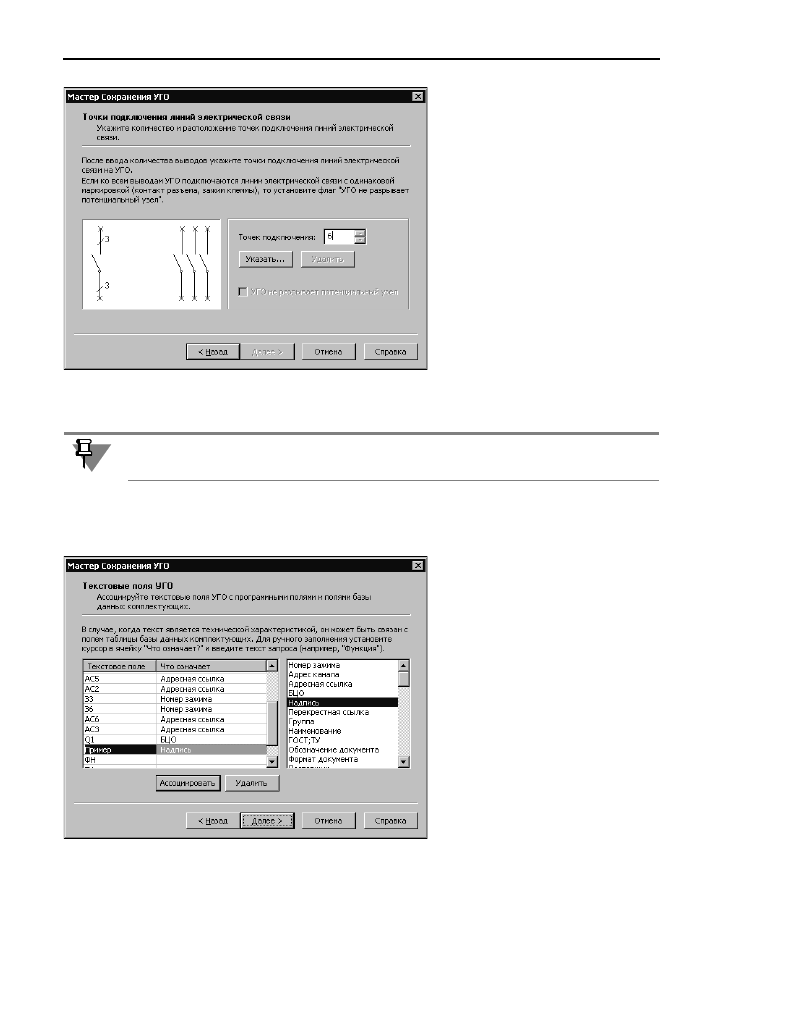

Рис. 11.6. Выбор точек подключения
линий электрической связи
Количество точек подключения линий электрической связи должно быть равным коли!
честву текстовых полей, предназначенных для отображения номеров зажимов.

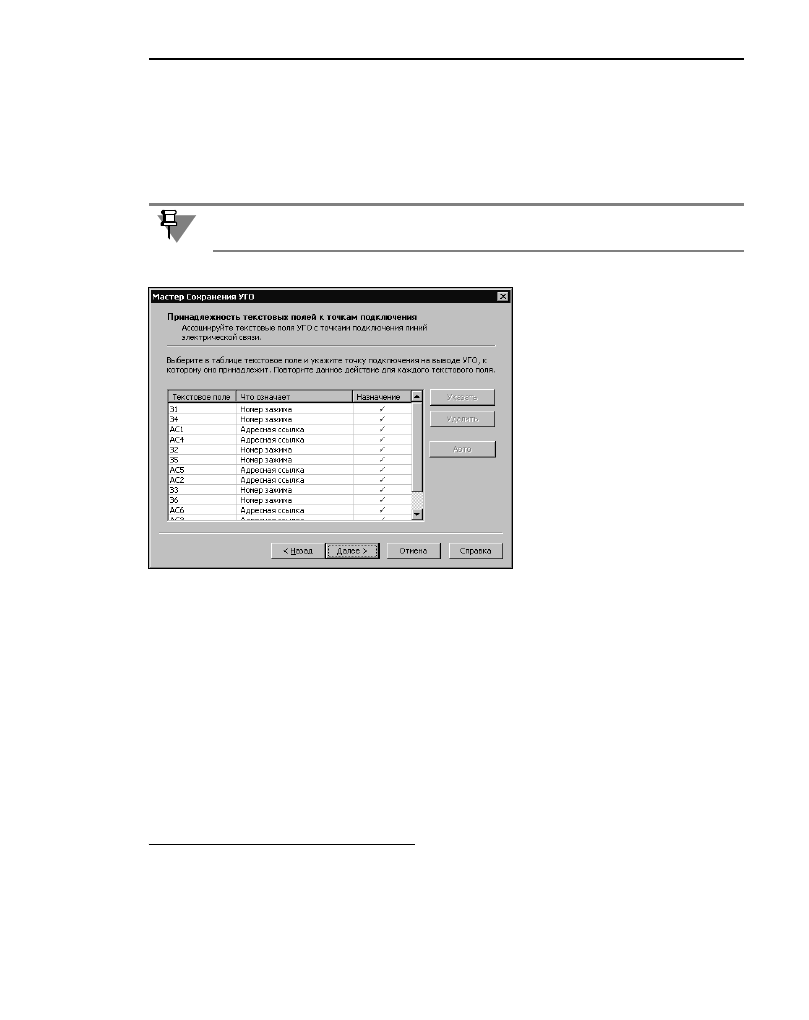

Рис. 11.7. Ассоциация текстовых полей УГО с полями системы
