148

Глава 10.

Создание УГО

Как уже говорилось выше, УГО представляют собой описания элементов (аппаратов), ис!
пользуемых при создании схем в проектах электрооборудования. Каждое УГО состоит из
графической части и текстовых полей (рис.



10.1).

Графическая часть УГО состоит из функциональной области, которая пояс!
няет функцию элемента в аппарате, и выводов, к которым подключаются
линии связи на схемах.

Текстовые поля АС1, АС2….; З1, З2….; БЦО, НДП и т.д. содержат тексто!
вый комментарий к графике УГО.

Добавление в базу новых условных графических обозначений состоит из
трех этапов.

1. Создание графической части (см. раздел 10.1).

2. Нанесение на графику текстовых полей (см. раздел 10.2).

3. Процедура сохранения в Библиотеку (см. главу 11 на с. 153).

Создание графической части и нанесение текстовых полей выполняется средствами сис!
темы КОМПАС!График.

Сохранение условного графического обозначения выполняется под управлением Масте!
ра сохранения.

10.1.

Создание графической части УГО

Чтобы создать графическую часть УГО, выполните следующие действия.

1. Запустите чертежно!конструкторскую систему КОМПАС!График и создайте новый фраг!

мент или новый лист чертежа. В листе создайте новый вид.

2. Включите режим отрисовки сетки с шагом 1 мм и минимальным расстоянием между точ!

ками, равным 2 пикселям. Для этого вызовите команду

Сервис — Параметры и на

вкладке

Текущее окно появившегося диалога установите указанные параметры сетки.

3.  Постройте изображение нового УГО.

 При построении рекомендуется соблюдать следующие правила.

▼

Точка привязки (вставки) УГО — это всегда нулевая точка системы координат фрагмента
или вида на листе чертежа. Оси этой системы отображаются во фрагменте (на виде чер!
тежа) автоматически.

Рис. 10.1.  Пример УГО

При построении допускается использовать следующие геометрические объекты: отре!
зок, окружность, дуга, эллипс, прямоугольник, кривая Безье, кривая NURBS, обозначе!
ние центра. Остальные объекты в системе КОМПАС!Электрик Std пока не обрабатывают!
ся.

149

Глава 10. Создание УГО

▼

Для создаваемого условного графического обозначения аппарата или его внешнего ви!
да не рекомендуется применять слои и более одного вида чертежа. Если для построения
графики был использован макрообъект системы КОМПАС, то перед сохранением его
нужно разрушить.

▼

Все УГО для принципиальных и монтажных схем рекомендуется создавать с вертикаль!
ной ориентацией, при которой все, либо большая часть выводов расположены верти!
кально (изображение, рекомендованное ГОСТ). В дальнейшем при сохранении УГО в ба!
зу можно указать допустимые для него углы поворота относительно исходного
положения.

▼

Размер УГО для принципиальных и монтажных схем должен соответствовать рекомен!
дациям ГОСТ (М 1:1). При вставке УГО на схему его масштаб можно изменять.

▼

При создании УГО для схем расположения выполните построение графической части
для общего вида аппарата. В одном фрагменте рекомендуется построить все проекцион!
ные виды аппарата (главный вид, вид слева, вид справа, вид сверху, вид снизу и вид сза!
ди), а также шаблоны крепежа для переднего и заднего крепления аппарата. Проекцион!
ные виды желательно располагать относительно друг друга в соответствии с
требованиями соответствующих стандартов. Из проекционных видов обязательным яв!
ляется главный вид аппарата. На нем можно не показывать подробное изображение про!
екции, достаточно построить только наружный контур аппарата. Для каждого построен!
ного вида необходимо нанести допустимую зону установки аппарата. Для этого
командой

Ломаная постройте замкнутый контур стилем линии Штриховая. Допусти!

мая зона установки аппарата может совпадать с контуром проекционного вида.Фрагмен!
ты созданных условных графических обозначений рекомендуется сохранять на жестком
диске вашего компьютера.

10.2.

Создание текстовых полей УГО

На созданную графическую часть УГО аппарата или на проекционный вид аппарата не!
обходимо нанести текстовые поля (рис. 10.2).

Возле УГО необходимо
предусмотреть полный
набор текстовых полей,
даже если часть из них
используется крайне
редко. Для каждого ва!
рианта УГО, изображен!
ного на схеме, види!
мость любого текстово!
го поля может быть
отключена.

Текстовое поле — это обычный текст на чертеже, созданный при помощи команды

Ввод

текста (команда системы КОМПАС!График). Точка вставки текста на чертеже определя!
ет место расположения текстовой информации об аппарате. Это номера зажимов, пози!
ционное обозначение, надписи на несущей конструкции, технические характеристики,
фиксированные текстовые данные.

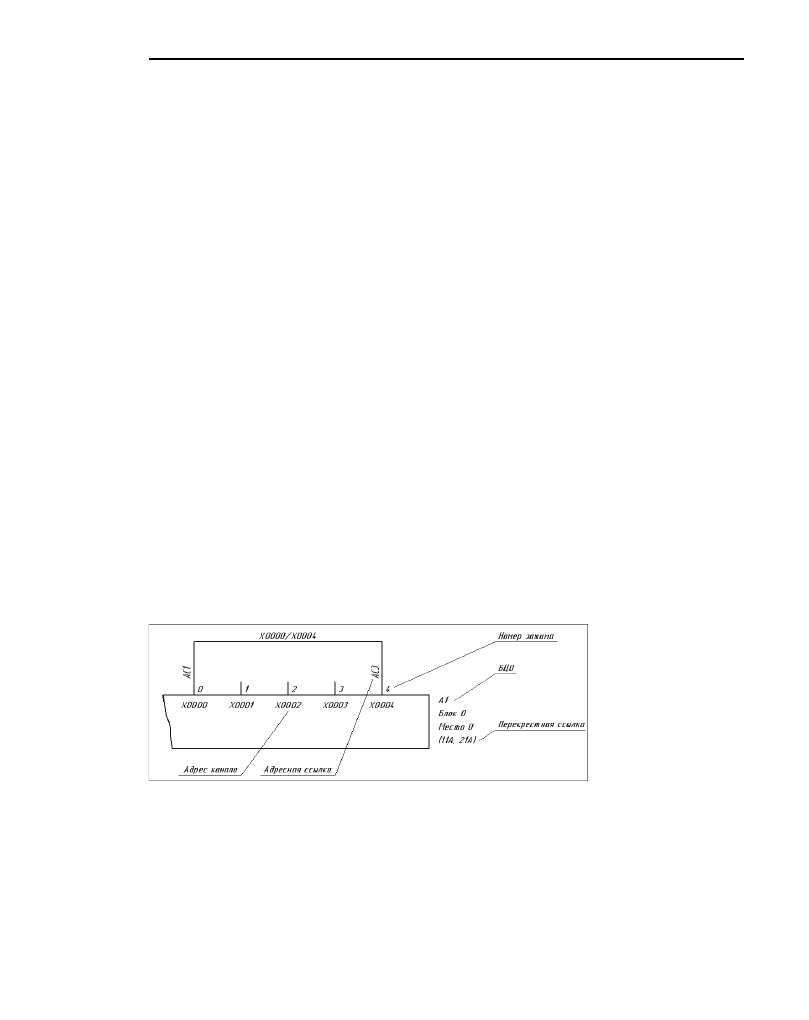

Рис. 10.2.  Пример текстовых полей УГО

Часть III.

Библиотека условных графических обозначений

150

Каждое УГО может представлять на схеме различные типы аппаратов со своими уни!
кальными характеристиками, такими как позиционное обозначение, номера зажимов и
т.п. Поэтому текстовые поля представлены в виде абстрактных условных имен.

Текстовые поля могут содержать любой набор символов. При сохранении УГО в базу
данных предлагается пояснить их назначение — произвести ассоциацию.

Типы полей, предусмотренные в КОМПАС!Электрик Std, приведены в табл. 10.1.

Все значимые буквы набираются при русской раскладке клавиатуры.

Табл. 10.1. Типы текстовых полей

Тип поля

Сокращение Описание

БЦО

БЦО

Буквенно!цифровое обозначение (позиционное
обозначение) аппарата. В это поле заносится
буквенно!цифровое обозначение аппарата, к
которому относится данное условное графическое
обозначение. БЦО устанавливает однозначную связь
между всеми УГО одного и того же элемента,
устройства или функциональной части в пределах
одного или разных документов.

Надпись на
поверхности

НДП

Текст, который наносится на поверхность рядом с
аппаратом. Надпись поясняет оператору назначение
аппарата.

Перекрестная
ссылка

ПС

Если аппарат представляется на схеме разнесенным
способом, то в это поле заносится ссылка на все
составляющие элементы аппарата. Перекрестная
ссылка рассчитывается системой автоматически.

Номер зажима

Зn

Обозначение токопроводящего участка на аппарате,
предназначенного для подключения к нему внешнего
проводника. В это поле после выбора типа аппарата
заносится реальный номер зажима (n

— порядковый

номер текстового поля такого же типа).

Адресная ссылка АСn

Адресная ссылка показывает, с чем соединяется
вывод элемента, устройства или функциональной
части, к которому она относится (n

— порядковый

номер текстового поля такого же типа).

Адрес канала

АКn

Физический адрес канала программируемого
контроллера (n

— порядковый номер текстового

поля такого же типа).

151

Глава 10. Создание УГО

В системе КОМПАС!Электрик Std различается 4 группы текстовых полей (см. табл. 10.2).

Если текстовым полям назначить рекомендуемый набор символов, то ассоциация вы!
полняется Мастером сохранения автоматически. К таким наборам символов относятся:
БЦО, НДП, ПС, АС, АК, З.

Вместо этих наборов символов (имен) можно ввести текст любого содержания (рис.
10.2), но использование предложенных имен упростит процедуру сохранения УГО в Биб!
лиотеку. Если на изображении УГО имеется несколько текстовых полей, которые распо!
ложены в столбик, то рекомендуется разместить их в одном текстовом блоке. Каждое из
полей блока должно начинаться с новой строки.

Нанесение текстовых полей на УГО выполняется в КОМПАС!График. Параметры текста
могут быть произвольными, но для сохранения единообразия на схеме рекомендуются
значения, приведенные в табл. 10.3.

Кроме текстовых полей на УГО может быть нанесен любой другой текст.

Обязательное текстовое поле для всех типов УГО

— БЦО.

Табл. 10.2. Группы текстовых полей

Группа

Описание

Фиксированный
текст

Значение этого текста является статичным и определяется
знаками, введенными на стадии создания условного графического
обозначения (например, буква

I, помещаемая на электромагнитной

катушке тока).

Текст,
заполняемый
пользователем

Значение в текстовое поле вводится при вставке УГО в чертеж
схемы (в диалоге свойств аппарата).

Текстовое поле,
заполняемое из
базы данных

Значение заносится в текстовое поле из базы данных после
присвоения типа аппарата.

Системный текст Текст, который заполняется и обрабатывается системой КОМПАС!

Электрик Std.

Табл. 10.3. Параметры текста

Параметр

Значение

Шрифт

GOST Type A

Сужение, мм

1.00

Начертание

Курсив

Высота, мм

2.5
