139

Глава 7. Наполнение таблиц БДК

3. Активизируйте вкладку

Драгметаллы (см. раздел 7.2.3 на с. 128) и введите данные о

содержании драгоценных металлов в изделии.

4. Активизируйте вкладку

Технические характеристики (см. раздел 7.2.4 на с. 129) и

введите значения для всех технических характеристик.

Повторите действия 1 — 4 для всех новых записей. Для редактирования записей можно
выбирать только те вкладки, в которых нужно изменить данные.

Для создания новых записей рекомендуется использовать дублирование.

Дублировать записи можно в пределах одной таблицы. Применение дублирования уско!
ряет процесс создания записей таблицы.

Чтобы продублировать запись (записи), выполните следующие действия.

1. Курсором выделите в таблице одну или несколько записей.

2. Вызовите команду

Каталог/Таблица — Дублировать запись.

В результате выделенные записи автоматически дублируются и размещаются в конце
таблицы.

Часть III

Библиотека

условных графических

обозначений

142

Глава 8.

Общие сведения о Библиотеке УГО

УГО представляют собой описания элементов электрических схем, используемых при
создании проектов электрооборудования.

8.1.

Состав Библиотеки УГО

В базе данных хранятся УГО для схем различного типа:

▼

для принципиальных схем,

▼

для монтажно!коммутационных схем,

▼

для схем расположения.

Совокупность всех условных графических обозначений, хранимых в базе данных, пред!
ставляет Библиотеку. Ее структура настраивается при помощи Менеджера Библиотеки
условных графических обозначений.

8.2.

Объекты Менеджера Библиотеки УГО

К объектам Менеджера относятся элементы структуры Библиотеки УГО. Их описание
представлено в табл. 8.1.

8.3.

Начало и окончание работы
Менеджера Библиотеки УГО

8.3.1.

Запуск приложения

1. В меню

Пуск вызовите команду Программы — АСКОН — КОМПАСЭлектрик Std —

Менеджер библиотеки условных графических обозначений.

2. По запросу Менеджера выберите тип СУБД, введите имя пользователя и пароль. Если

имя пользователя или пароль не распознается, то обратитесь к системному администра!
тору.

После ввода данных на экране откроется главное окно Менеджера (рис. 8.1, табл. 8.2).

Табл. 8.1.  Объекты Менеджера Библиотеки УГО

Название

Описание

Каталог
(подкаталог)

В нем могут размещаться вложенные каталоги (подкаталоги) или
перечень УГО определенного типа. Каталоги можно создавать на
любом уровне дерева иерархии базы данных. Количество
каталогов на одном уровне иерархии не ограничено.

УГО

УГО можно переносить из каталога в каталог, можно копировать
или удалять, сортировать, но в Менеджере нельзя создавать новые
УГО или редактировать существующие.

143

Глава 8. Общие сведения о Библиотеке УГО

8.3.2.

Выход из приложения

Чтобы выйти из Менеджера Библиотеки УГО с сохранением всех внесенных изменений,

вызовите команду

База данных — Выход.

Закрыть Менеджер можно также щелчком левой кнопки мыши по пиктограмме систем!
ного меню или по кнопке в правой части окна Менеджера.

8.4.

Интерфейс Менеджера библиотеки УГО

Менеджер Библиотеки УГО

— это стандартное приложение Windows. Поэтому рабочее

окно, которое вы видите после запуска Менеджера, практически не отличается по свое!
му внешнему виду от окон других приложений (рис.



8.1).

Описание элементов интерфейса Менеджера представлено в таблице 8.2.

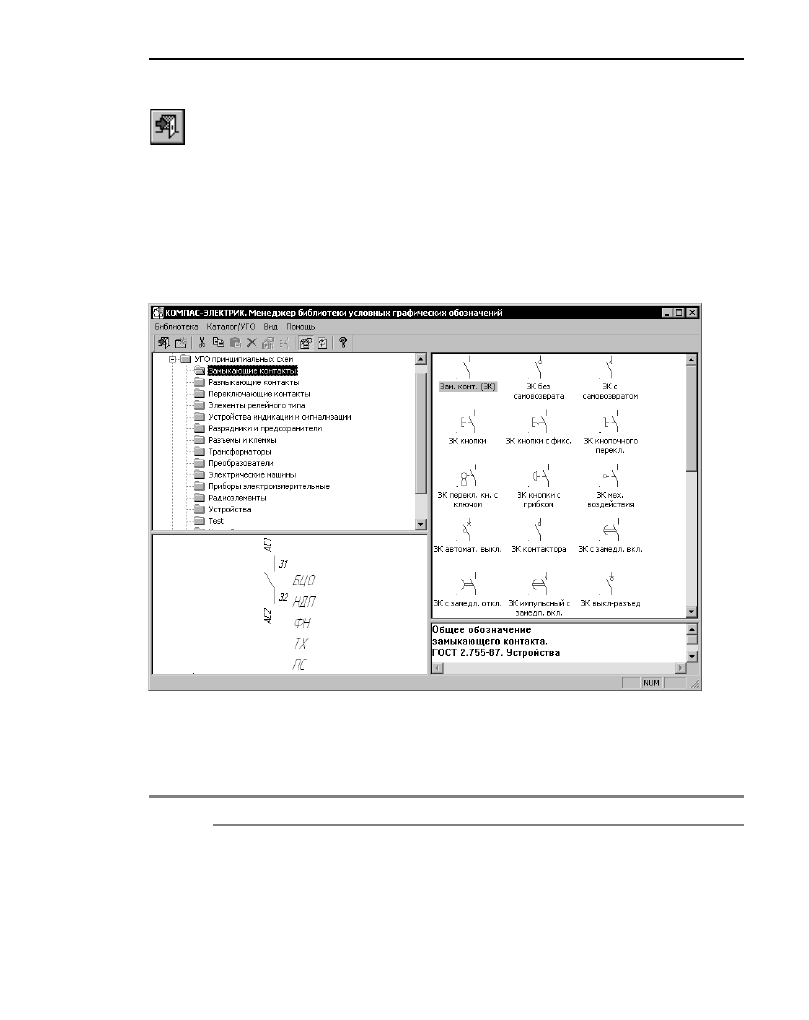

Рис. 8.1.  Интерфейс Менеджера Библиотеки УГО

Табл. 8.2.  Элементы интерфейса Менеджера Библиотеки УГО

Элемент

Содержание

Главное меню

Содержит названия страниц меню. Для разворачивания
нужной страницы меню щелкните мышью на ее
названии.

Инструментальная панель

Содержит кнопки вызова команд Менеджера.
