Глава 7. Наполнение таблиц БДК

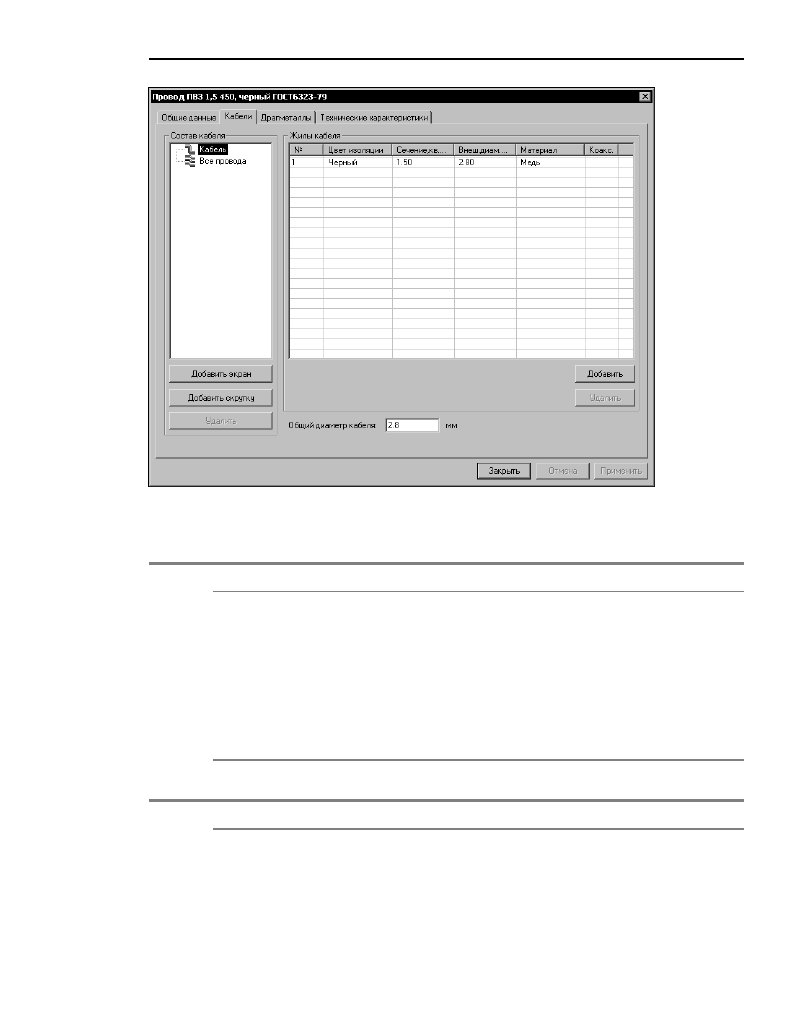

Рис. 7.7.

 Вкладка Кабели

Табл. 7.11.  Элементы управления вкладки Кабели

Элемент

Описание

Состав кабеля

В этой области вкладки формируется состав кабеля
(см. табл. 7.12).

Жилы кабеля

Эта область вкладки содержит описание жил кабеля и
функциональные кнопки (см. табл. 7.13).

Общий диаметр
кабеля

В этой строке вводится значение общего диаметра кабеля.

Закрыть

Нажмите эту кнопку, чтобы закрыть вкладку.

Табл. 7.12. Элементы управления области Состав кабеля

Элемент

Описание

В окне просмотра отображается номенклатурный состав кабеля в
виде дерева.

Добавить экран

Нажмите эту кнопку, чтобы добавить экран в состав кабеля.

Добавить скрутку Нажмите эту кнопку, чтобы добавить скрутку в состав кабеля.

Часть II.

База данных комплектующих

136

Как создать описание кабелей

Чтобы создать описание кабелей, выполните следующие действия.

1. С помощью кнопок

Добавить экран или Добавить скрутку (см. табл. 7.12) сформи!

руйте состав кабеля (в виде дерева). Вложенность экранов и скруток в составе кабеля
может быть любой. Чтобы добавить в состав кабеля экран или скрутку, выполните сле!
дующие действия.

1.1.

В области

Состав кабеля (см. табл. 7.12) установите курсор на уровень Кабель

или на другой созданный уровень и нажмите кнопку

Добавить экран (или Доба

вить скрутку).

1.2.

В дерево состава кабеля автоматически добавляется новый уровень с пиктограм!
мой экрана (или скрутки) и с именем по умолчанию. Имя по умолчанию

— поряд!

ковый номер экрана (или скрутки). Чтобы его изменить, щелкните мышью на име!
ни и введите другое. Новые уровни создаются на следующем уровне иерархии по
отношению к выбранному.

Все остальные экраны и скрутки добавляются в состав кабеля аналогично. Количество
экранов и скруток в кабеле не ограничено.

2. Сформируйте перечень жил кабеля с помощью кнопки

Добавить (см. табл. 7.13). Чтобы

добавить жилу кабеля, выполните следующие действия.

2.1.

В дереве состава кабеля выберите уровень, для которого будете формировать пе!
речень жил, и нажмите кнопку

Добавить. В таблицу Жилы кабеля автоматичес!

ки добавляется строка с новым порядковым номером жилы кабеля.

2.2.

Для каждой жилы рекомендуется определить технические характеристики и при!
знак, является ли она коаксиальной. Выберите номер жилы, т.е. выберите строку
таблицы. Установите курсор в ячейку графы с названием характеристики и выбе!
рите из списка или введите с клавиатуры нужное значение. Таким же образом оп!
ределите остальные характеристики жилы. Если жила является коаксиальной,
щелкните мышью в ячейке графы

Коакс.. Ячейка будет помечена маркером!«га!

лочкой». Повторный щелчок мыши по ячейке снимает маркер.

Удалить

Нажмите эту кнопку, чтобы удалить выделенный экран (скрутку) из
состава кабеля.

Табл. 7.13. Элементы управления области Жилы кабеля

Элемент

Описание

Таблица

В таблице содержится перечень жил кабеля и описание
технических характеристик каждой жилы.

Добавить

Нажмите эту кнопку, чтобы добавить в таблицу жилу кабеля.

Удалить

Нажмите эту кнопку, чтобы удалить из таблицы жилу кабеля.

Табл. 7.12. Элементы управления области Состав кабеля

Элемент

Описание

137

Глава 7. Наполнение таблиц БДК

Порядок формирования перечня жил кабеля строго не регламентирован. Важно, чтобы
в результате таблица содержала полный перечень жил для всего состава кабеля.

Когда сформирован перечень жил кабеля, для просмотра и редактирования технических
характеристик жил кабеля можно использовать уровень

Все провода в области Состав

кабеля.

7.2.7.

Вкладка «Наконечник»

В диалоге заполнения записи вкладка присутствует только для таблиц класса

Наконеч

ники проводов.

Во вкладке указываются основные технические характеристики наконечников, которы!
ми обрабатываются концы проводов.

Из предлагаемых во вкладке списков выберите:

▼

вид наконечника (Трубчатый или Проушина);

▼

значение диаметра проушины;

▼

размер сечения проводника.

7.2.8.

Вкладка «Оболочка»

В диалоге заполнения записи вкладка присутствует только для таблиц класса

Оболочки

жгутов.

Во вкладке указываются основные технические характеристики оболочек жгутов, кото!
рыми могут быть металлические трубы, ПВХ трубки, короба и желоба прямоугольного
сечения и тому подобное.

Для оболочек прямоугольного сечения введите значения размеров внутреннего и вне!
шнего сечений.

Для оболочек круглого сечения введите значения диаметров внутреннего и внешнего се!
чений.

7.2.9.

Вкладка «Элементы крепежа жгутов»

В диалоге заполнения записи вкладка присутствует только в том случае, если при созда!
нии таблицы был выбран класс

Элементы крепежа кабелей.

Во вкладке введите минимальное и максимальное значение диаметра проводника или их
группы (например, жгут проводов или кабель), при которых обеспечивается надежное
крепление. В качестве элементов крепежа кабелей могут выступать скобы, хомуты и
прочие подобные изделия.

7.3.

Как наполнить таблицу БДК

Под наполнением таблицы понимается заполнение полей ее записей. Наполнять можно
как новые таблицы, так и те, которые были созданы ранее. С ранее созданными табли!
цами можно выполнять любые операции от настройки структуры до операций со значе!
ниями полей.

Часть II.

База данных комплектующих

138

7.3.1.

Подготовка новых хранилищ (таблиц) БДК

Прежде, чем наполнить новую таблицу данными, ее нужно создать и подготовить к за!
полнению. Для этого выполните следующие действия.

1. Запустите Менеджер БДК (см. раздел 3.3.1 на с. 109).

2. В дереве БДК выберите или создайте каталог для размещения таблицы (см. раздел 4.2

на с. 112).

3. Создайте новую таблицу (см. раздел 4.3.1 на с. 112).

4. Настройте структуру таблицы (см. главу 5 на с. 118).

5. Создайте запись таблицы (см. раздел 4.4.1 на с. 114).

7.3.2.

Заполнение записей

Заполнение записей выполняется в диалоге (рис. 7.8), который открывается или сразу
после создания новой записи, или после двойного щелчка мышью по ранее созданной
записи.

Чтобы заполнить запись, выполните следующие действия.

1. Активизируйте вкладку

Общие данные (см. раздел 7.2.2 на с. 126) и введите требуе!

мые данные.

2. Активизируйте вкладку с названием класса таблицы (см. разделы 7.2.5 — 7.2.9) и вве!

дите требуемые данные.

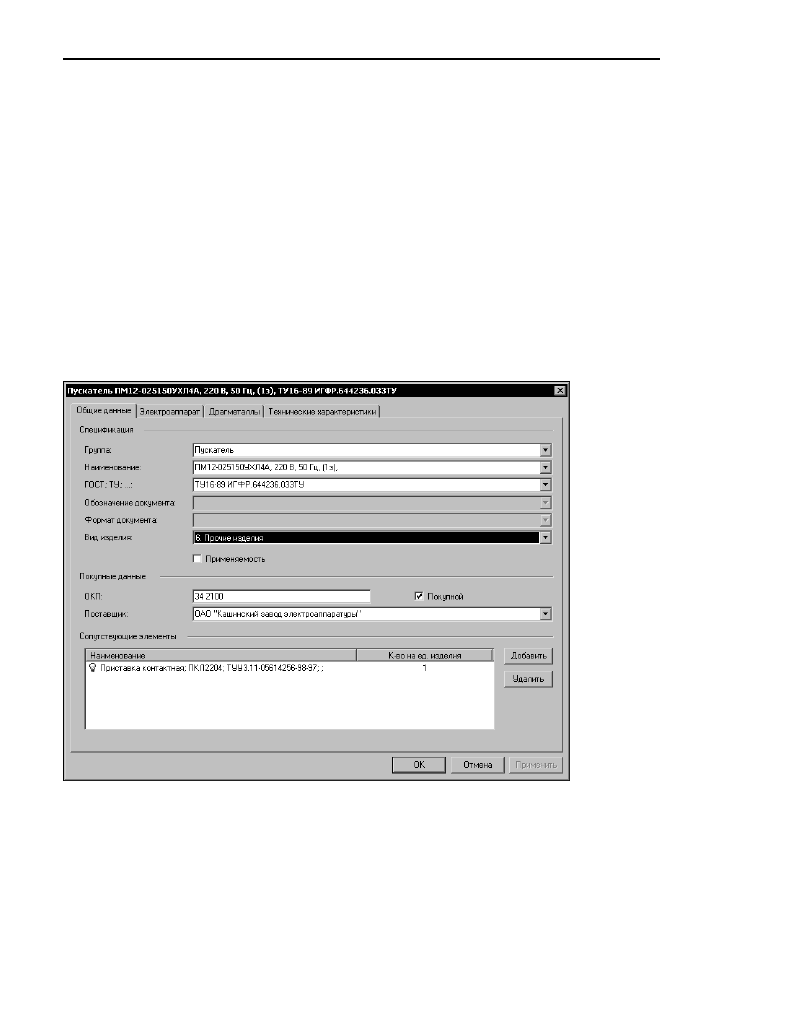

Рис. 7.8.  Диалог заполнения записи таблицы
