Глава 7. Наполнение таблиц БДК

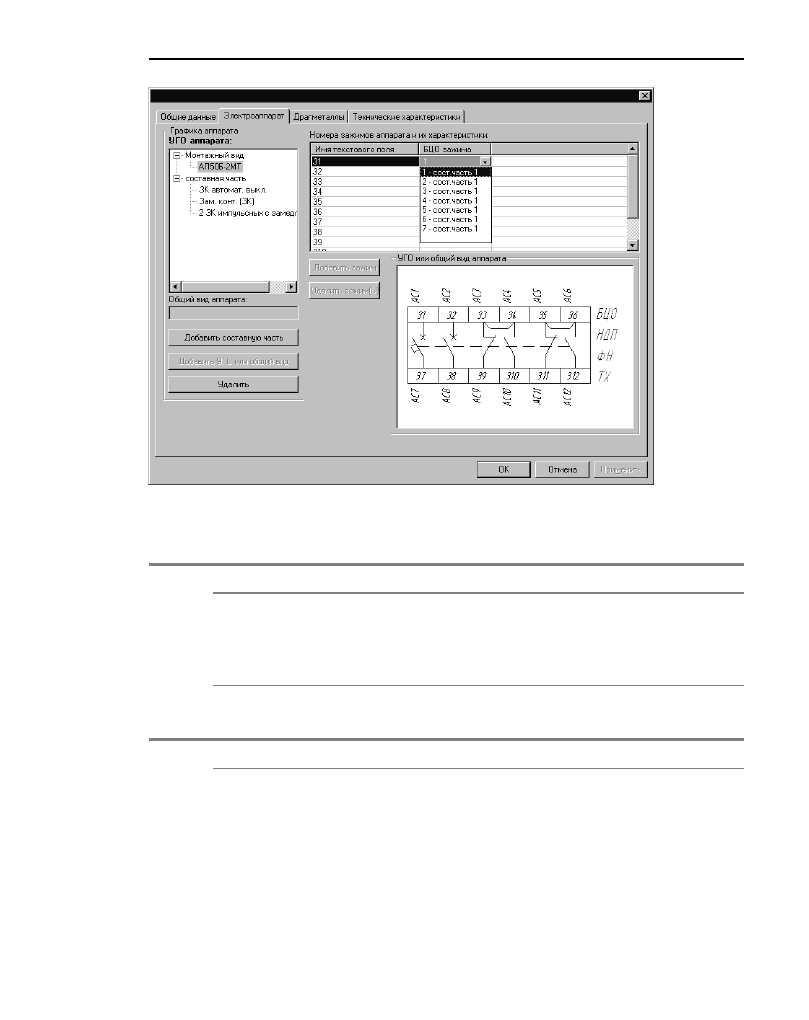

Рис. 7.5.  Вкладка Электроаппарат

Табл. 7.7.  Элементы управления вкладки Электроаппарат

Элемент

Описание

Графика аппарата

В этой области диалога можно сформировать перечень
УГО аппарата (см. табл. 7.8).

Номера зажимов и их
характеристики

В этой области диалога можно добавить зажимы и
определить их свойства (см. табл. 7.10).

Табл. 7.8.  Элементы управления области Графика аппарата

Элемент

Описание

УГО аппарата

В этом разделе отображается состав УГО аппарата.

Общий вид аппарата

В этой строке, если выбрано изображение аппарата,
отображается его название.

Добавить составную часть

Нажмите эту кнопку, чтобы добавить в описание
составную часть.

Часть II.

База данных комплектующих

132

Добавить УГО
или общий вид

Нажмите эту кнопку, чтобы добавить в список УГО или
общий вид. В результате на экране появится диалог
Выбор УГО (рис. 7.6, табл. 7.9).

Удалить

Нажмите эту кнопку, чтобы удалить из списка УГО или
общий вид.

Табл. 7.8.  Элементы управления области Графика аппарата

Элемент

Описание

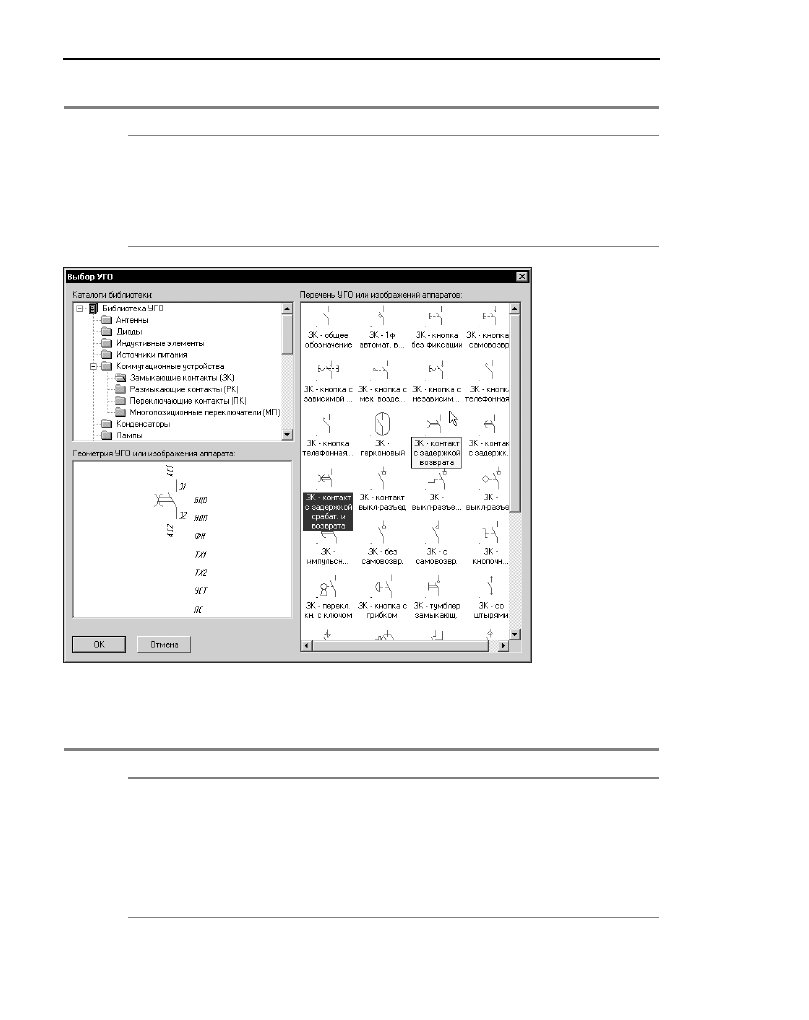

Рис. 7.6.  Выбор УГО из базы данных

Табл. 7.9.  Элементы управления диалога Выбор УГО

Элемент

Описание

Каталоги библиотеки

В этой области отображается дерево Библиотеки УГО.

Перечень УГО
или изображений
аппаратов

В этой области отображается список УГО, содержащихся
в указанном каталоге Библиотеки.

Геометрия УГО или
изображения аппарата

В этой области появляется изображение выбранного в
списке УГО.

133

Глава 7. Наполнение таблиц БДК

Как добавить УГО в описание электроаппарата

Описание графики аппарата для принципиальных схем содержит одну или несколько со!
ставных частей. К примерам аппарата с несколькими составными частями можно отнес!
ти: реверсивный пускатель; кнопочный пост с двумя и более кнопками; кнопка со встро!
енной в толкатель лампой и т.п. Каждая составная часть должна содержать список всех
УГО, которыми она представляется на схемах. Все УГО выбираются из Библиотеки услов!
ных графических обозначений. Причем, при выборе монтажного вида в каталогах Биб!
лиотеки отображаются только УГО монтажных схем, а при выборе УГО для составных
частей аппарата отображаются УГО схем принципиальных. Выбранным УГО нужно назна!
чить номера зажимов и определить свойства зажимов.

Чтобы добавить УГО в описание электроаппарата, выполните следующие действия.

1. В диалоге заполнения записи (см. раздел 7.2.1 на с. 125) активизируйте вкладку

Элект

роаппарат (см. табл. 7.8).

2. В области

Графика аппарата (см. табл. 7.9) создайте составную часть.

2.1.

Чтобы создать составную часть, установите курсор на строку

Монтажный вид и

нажмите кнопку

Добавить составную часть.

2.2.

Составная часть создается с именем по умолчанию Новая часть. Измените это
имя. Оно должно соответствовать буквенному коду позиционного обозначения,
которым обозначаются на схеме УГО этой составной части. Количество составных
частей у аппарата не ограничено.

3. Установите курсор на имя составной части и нажмите кнопку

Добавить УГО или об

щий вид. На экране откроется диалог Выбор УГО (рис. 7.6, табл. 7.9).

Чтобы включить УГО в составную часть, выполните следующие действия.

3.1.

В области

Каталоги библиотеки выберите каталог.

3.2.

В области

Перечень УГО или изображений аппаратов выберите УГО (выбран!

ное УГО отображается в разделе окна

Геометрия УГО или изображения аппа

рата) и нажмите кнопку ОК.

3.3.

Повторите действия 1, 2 для всех УГО составной части.

4. В области

Номера зажимов аппарата и их характеристики (см. табл. 7.10) добавьте

зажимы для всех УГО.

Чтобы добавить зажимы, выполните следующие действия.

Табл. 7.10. Элементы управления области Номера зажимов и их характеристики

Элемент

Описание

Номера зажимов аппарата
и их характеристики

В этой области расположена таблица, в которую
заносятся номера зажимов и их свойства.

Добавить зажим

Нажмите эту кнопку, чтобы добавить зажим.

Удалить зажим

Нажмите эту кнопку, чтобы удалить зажим.

Часть II.

База данных комплектующих

134

4.1.

Установите курсор на имя составной части и, при помощи кнопки

Добавить за

жим, добавьте БЦО для зажимов всех УГО составной части. По умолчанию это —
порядковые номера, начиная с цифры 1.

4.2.

Измените БЦО на реальные номера зажимов аппарата. Для этого в таблице

Номе

ра зажимов аппарата и их характеристики (см. табл. 7.10) щелкните мышью
в ячейке графы

БЦО зажима и введите реальный номер зажима. Для каждого за!

жима введите его характеристики в соответствии с заголовком таблицы (рис. 7.5).

4.3.

Выполните ассоциацию номеров зажимов с текстовыми полями зажимов, находя!
щимися на условных графических обозначениях, т.е. назначьте всем УГО реаль!
ные номера зажимов. Выберите УГО для ассоциации зажимов. Текстовые поля за!
жимов отобразятся в таблице автоматически. Поочередно, для каждого
текстового поля, установите курсор в ячейку графы

БЦО зажима и из списка вы!

берите реальный номер зажима. Повторите эти действия для всех УГО составной
части.

4.4.

Если составных частей в аппарате несколько, повторите описанные выше дейс!
твия, начиная с создания новой составной части.

Монтажный вид аппарата выбирайте в том случае, если в проектах электрооборудования
монтажно!коммутационные документы создаются в графической форме. Но если он вы!
бран, для него, как и для УГО принципиальных схем, необходимо назначить реальные
номера зажимов, т.е. следует выполнить ассоциацию зажимов монтажного вида с зажи!
мами УГО каждой составной части.

7.2.6.

Вкладка «Кабели»

В диалоге заполнения записи вкладка присутствует только в том случае, если при созда!
нии таблицы был выбран класс

Кабели.

Во вкладке формируется состав кабеля: наличие экранов и скруток, перечень жил, а так!
же является ли жила кабеля коаксиальной (рис. 7.7,



табл. 7.11). Если в кабель добавлена

только одна жила, то он является обычным проводом. Для каждой жилы кабеля реко!
мендуется определить технические характеристики. Для всего кабеля рекомендуется
указать внешний диаметр.
