123

Глава 6. Справочники

6.2.

Операции со значениями полей

Вы можете добавлять и удалять значения полей. Эти операции производятся в диалоге
Справочники (см. рис. 6.1).

6.2.1.

Добавление

Чтобы добавить в поле новое значение, выполните следующие действия.

1. В перечне групп полей укажите группу.

2. В перечне полей укажите поле, в которое нужно добавить новое значение.

3. Нажмите кнопку

Добавить в области Перечень значений. Значение добавляется в ко!

нец списка с именем по умолчанию Новое значение.

4. Замените имя по умолчанию нужным значением.

Чтобы изменить значение поля, дважды щелкните по нему мышью или установите в него
курсор и нажмите клавишу <F2>. Изменение значений в справочнике не приводит к из!
менению этих значений в полях записей таблиц базы данных. Изменить нужные значе!
ния в таблице можно в настройке структуры таблицы (см. главу 5 на с. 118).

6.2.2.

Удаление

Чтобы удалить значение поля, выполните следующие действия.

1. В перечне групп полей укажите группу.

2. В перечне полей укажите поле, из которого нужно удалить значение.

3. Выберите значение для удаления.

4. Нажмите кнопку

Удалить в области Перечень значений.

Поля, которые используются в записях таблиц базы данных, из справочника удалить не!
льзя. Сначала их нужно удалить из таблиц (см. главу 5 на с. 118).

Удаление значений полей из справочников не означает их удаление из полей записей
таблиц базы данных.

124

Глава 7.

Наполнение таблиц БДК

Как уже говорилось выше, хранилищем данных в базе данных комплектующих является
таблица. Она состоит из набора полей, на основании которого формируются все ее за!
писи. Каждое поле содержит описание уникального свойства изделия. Состав полей таб!
лицы, в которой предполагается хранить данные, зависит от класса таблицы. Названия
классов таблиц приведены в разделе 4.3.1 на с. 112.

7.1.

Группы свойств таблиц БДК

Поля таблицы разделены на несколько групп, три из которых присутствуют всегда для
любого класса изделия, и пять групп, которые включают свойства, уникальные для каж!
дого класса таблицы.

7.1.1.

Общие группы свойств

Общие группы свойств для всех классов таблиц представлены в табл. 7.1.

7.1.2.

Свойства изделий класса «Электроаппараты»

Для изделий этого класса характерны следующие свойства.

▼

Перечень УГО, которыми аппарат представляется на схемах различного типа.

▼

Описание основных характеристик зажимов (выводов) аппарата:

▼

реальный номер зажима;

▼

максимальное сечение проводника, подключаемое к зажиму;

▼

максимальное количество подключений на зажим;

▼

вид подключения проводника к зажиму (пайка, клемма и т.п.);

Табл. 7.1.  Общие группы свойств таблиц БДК

Группа

Содержание

Общие свойства

Включает данные об изделии, которые заносятся в спецификации,
перечни и ведомости.

Драгоценные
металлы

Включает перечень драгоценных металлов, содержащихся в
изделии. Состав полей (перечень драгоценных металлов) для
каждого изделия формирует пользователь

*

.

* Набор полей основных характеристик изделия пользователь определяет в

настройке структуры таблицы (см. главу 5 на с. 118).

Технические
характеристики

Содержит поля для описания массогабаритных характеристик
изделия, а также его основных технических характеристик,
определяющих выбор того или иного типоисполнения изделия при
работе над проектом

*

.

125

Глава 7. Наполнение таблиц БДК

▼

диаметр зажима (для винтового соединения);

▼

вид наконечника, которым оконцовывается проводник, подключаемый к данному
зажиму.

7.1.3.

Свойства изделий класса «Кабели»

Для изделий этого класса характерны следующие свойства.

▼

Общий диаметр кабеля с учетом изоляции.

▼

Структура кабеля, т. е. наличие в нем экранов и скруток жил.

▼

Перечень жил кабеля (кабель с одной жилой является обычным проводом) и их основ!
ные свойства:

▼

цвет жилы;

▼

сечение жилы;

▼

внешний диаметр жилы с учетом изоляции;

▼

материал проводника жилы;

▼

является ли жила кабеля коаксиальной.

7.1.4.

Свойства изделий класса «Наконечники проводов»

Для изделий этого класса характерны следующие свойства.

▼

диаметр провода (жилы кабеля), для которого применяется наконечник;

▼

диаметр винта для наконечника с проушиной.

7.1.5.

Свойства изделий класса «Оболочки жгутов»

Для оболочек жгутов характерны только внутренний и внешний размеры.

7.1.6.

Свойства изделий класса «Элементы крепежа кабелей»

Для элементов крепежа характерны минимальный и максимальный размер закрепляе!
мого кабеля или жгута.

7.2.

Заполнение записей таблицы

7.2.1.

Порядок заполнения записей

Каждая запись таблицы содержит данные об одном типоисполнении изделия.

Заполняйте записи таблицы в следующем порядке.

1. Создайте новую запись (см. раздел 4.4.1 на с. 114).

На экране откроется диалог для заполнения записи. Он содержит следующие вкладки:

▼

Общие данные (рис. 7.1),

▼

Драгметаллы (рис. 7.3 на с. 129),

▼

Технические характеристики (рис. 7.4 на с. 130),

▼

Вкладка с названием класса таблицы (см. раздел 4.3.1 на с. 112).

Часть II.

База данных комплектующих

126

2. Последовательно активизируйте каждую вкладку и введите данные для формирования

записи таблицы. Описание вкладок приведено в разделах 7.2.2 — 7.2.9.

3. Повторите действия 1, 2 для всех записей таблицы.

7.2.2.

Вкладка «Общие данные»

В этой вкладке вводятся данные для заполнения спецификации на изделие и данные о
сопутствующих изделиях (рис. 7.1).

Описание элементов управления вкладки приведено в табл. 7.2.

Для таблиц класса

Прочие изделия вкладка с таким именем отсутствует.

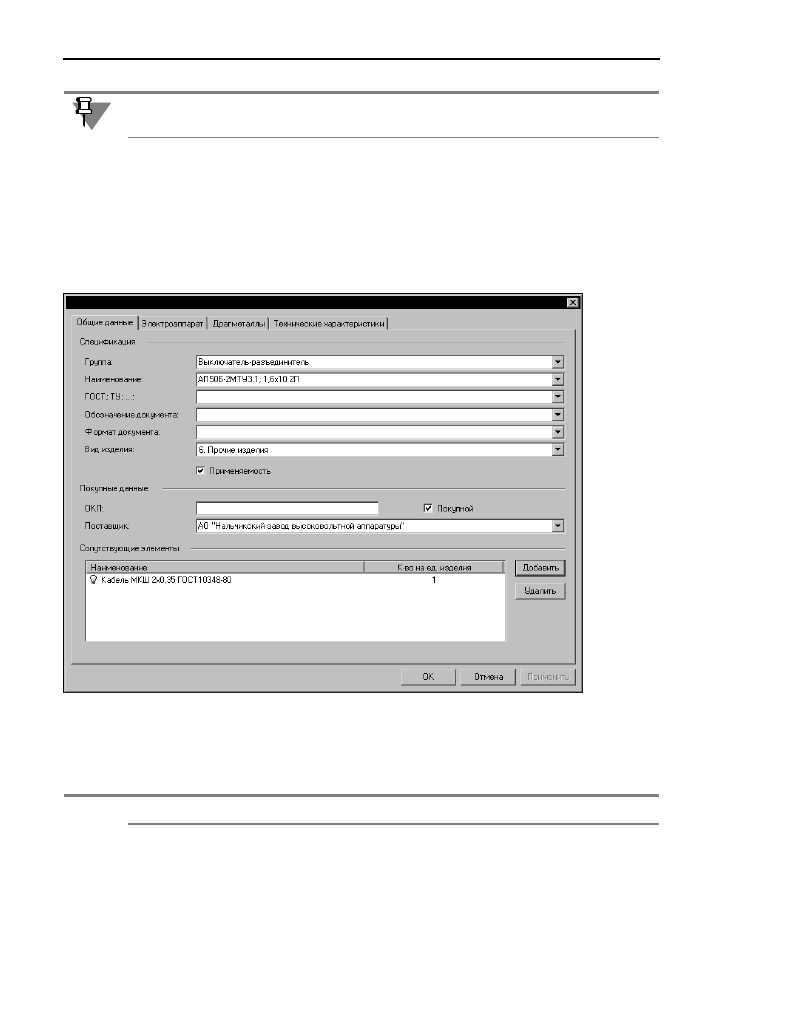

Рис. 7.1.

 Вкладка Общие данные диалога заполнения записи таблицы

Табл. 7.2.  Элементы управления вкладки Общие данные

Название

Описание

Спецификация

В этой области вводятся данные для заполнения спецификации на
изделие. Их можно ввести с клавиатуры или выбрать из списка.
Обязательно введите данные в поля

Группа, Наименование, Вид

изделия (раздел спецификации). Остальные данные вводите по
своему усмотрению.
