Аскон КОМПАС-Электрик. Руководство пользователя - часть 27

127

Глава 7. Наполнение таблиц БДК

Применяемость

Включите эту опцию, если изделие допущено к применению на
предприятии.

Покупные данные В этой области вводятся данные для покупных изделий

(см. табл. 7.3).

Сопутствующие
элементы

В этой области расположен список сопутствующих элементов и ряд
кнопок управления (см. табл. 7.4). Вводите эти данные, если
совместно с изделиями могут или должны заказываться
дополнительные изделия.

Табл. 7.3.  Элементы управления области Покупные данные

Элемент

Описание

ОКП

Обозначение изделия по классификатору. Его вводить не
обязательно.

Покупной

Включите эту опцию, если изделие покупное.

Поставщик

В этом разделе вводятся данные о поставщике изделия.
Обязательно введите их с клавиатуры или выберите из списка.

Табл. 7.4.  Элементы управления области Сопутствующие элементы

Элемент

Описание

Наименование

В этом разделе в виде таблицы отображаются названия
сопутствующих элементов и их количество на изделие.

Добавить

Нажмите эту кнопку, если хотите добавить сопутствующий
элемент. После нажатия кнопки на экране откроется диалог для
выбора элемента из БДК (рис. 7.2, табл. 7.2)

*

.

* В качестве описания сопутствующего элемента из базы данных можно вы!

бирать как отдельную запись таблицы, так и таблицу целиком. Если типо!
исполнение сопутствующего элемента известно, добавляйте запись табли!
цы. Если же типоисполнение элемента будет уточняться при создании
проекта, добавляйте таблицу целиком. Количество видов сопутствующих
элементов для одного изделия не ограничено.

Удалить

Нажмите эту кнопку, если хотите удалить сопутствующий элемент,
указанный в таблице.

Табл. 7.2.  Элементы управления вкладки Общие данные

Название

Описание

Часть II.

База данных комплектующих

128

7.2.3.

Вкладка «Драгметаллы»

В этой вкладке расположена таблица

Перечень драгоценных металлов и их весовая

доля в изделии (рис. 7.3). В нее вводится содержание драгоценных металлов в изде!
лии. Список металлов формируется при настройке структуры таблицы (см. главу 5 на
с. 118).

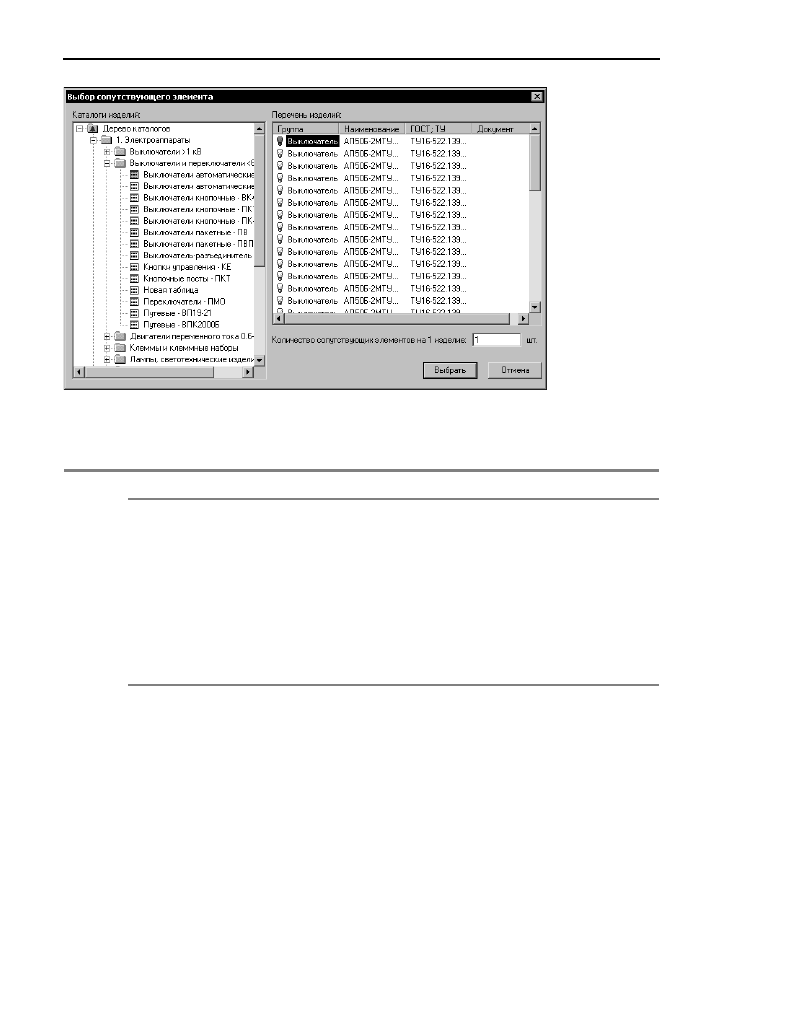

Рис. 7.2.  Диалог Выбор сопутствующего элемента

Табл. 7.5.  Элементы управления диалога Выбор сопутствующего элемента

Элемент

Описание

Каталоги изделий В этой области отображается дерево БДК.

Перечень изделий В этой области отображаются записи таблицы, выбранной в дереве

БДК.

Количество
сопутствующих
элементов

После выбора сопутствующего элемента из БДК введите в это поле
количество таких элементов на изделие.

Выбрать

Нажмите эту кнопку, чтобы выбрать указанный в списке
сопутствующий элемент.

129

Глава 7. Наполнение таблиц БДК

7.2.4.

Вкладка «Технические характеристики»

В этой вкладке вводятся данные о технических характеристиках изделия, массогабарит!
ные данные и справочная информация об изделии (рис. 7.4, табл. 7.6).

Рис. 7.3.  Вкладка Драгметаллы

Табл. 7.6.  Элементы управления вкладки Технические характеристики

Элемент

Опиисание

Массогабаритные
характеристики

В этой области вводятся масса и размеры изделия.

Основные
технические
характеристики

В этой области вкладки выбираются значения технических
характеристик изделия. Список характеристик и их значений
определяются при настройке структуры таблицы (см. главу 5 на
с. 118).

Дополнительная
справочная
информация

В этой области вкладки расположены список разделов справочной
информации и кнопки для редактирования и просмотра файлов
справочной информации (см. табл. 5.3 на с. 120).

Часть II.

База данных комплектующих

130

7.2.5.

Вкладка «Электроаппарат»

В диалоге заполнения записи вкладка присутствует только в том случае, если при созда!
нии таблицы выбран класс

Электроаппараты.

В этой вкладке (рис. 7.5) формируются описания условных графических обозначений и
изображений аппарата, которые используются в схемах и чертежах. Здесь же вводятся
описания зажимов аппарата и их характеристики. Элементы управления вкладки пред!
ставлены в табл 7.7.

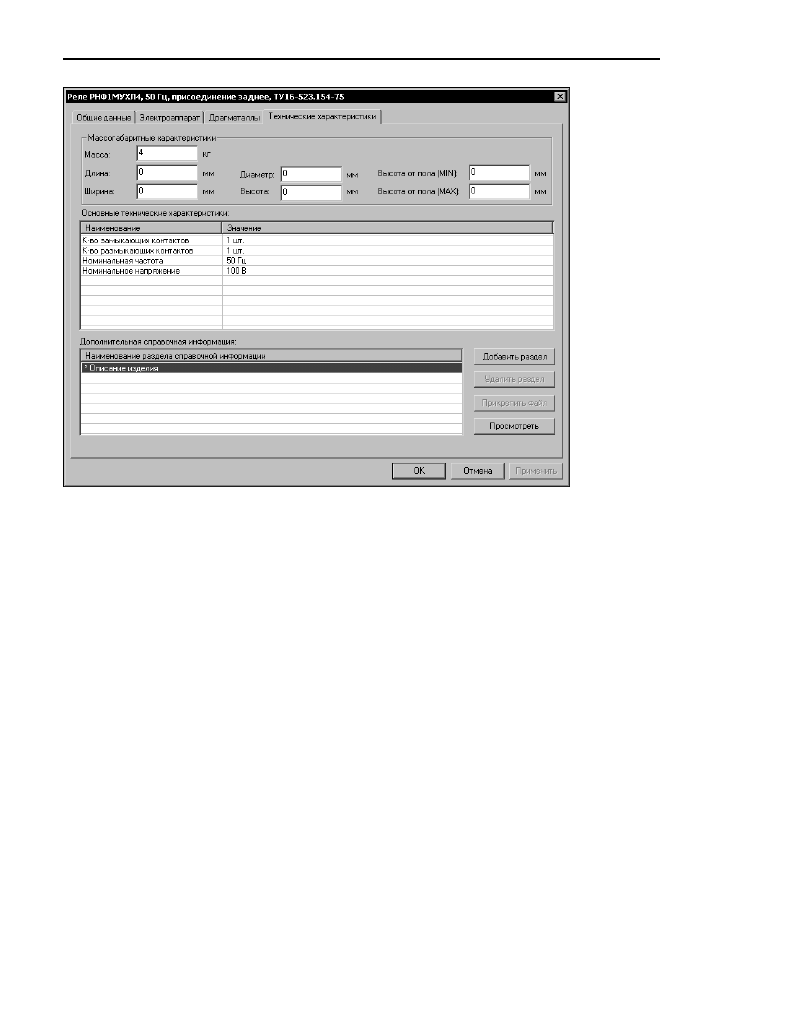

Рис. 7.4.  Вкладка Технические характеристики
