Часть III.

Библиотека условных графических обозначений

144

8.4.1.

Строка состояния

Строка состояния расположена под рабочей областью главного окна Менеджера Библи!
отеки УГО (рис. 8.1). Ее можно сделать видимой или скрыть.

Чтобы переключить режим отображения, вызовите команду

Вид — Строка состояния.

Строка состояния отображается, если в меню возле команды установлен маркер. При
повторном вызове команды маркер снимается.

8.4.2.

Панель инструментов

Панель инструментов расположена над рабочей областью главного окна Менеджера
Библиотеки УГО (рис. 8.1). Ее можно сделать видимой или скрыть.

Чтобы переключить режим отображения, вызовите команду

Вид — Панель инстру

ментов.

Панель инструментов отображается, если в меню возле команды установлен маркер.
При повторном вызове команды маркер снимается.

Окно отображения
Библиотеки УГО

Содержит четыре области. Их описание представлено в
табл. 8.3.

Табл. 8.3.  Области окна отображения Библиотеки УГО

Расположение

Содержание

Верхняя область слева

В ней отображаются каталоги дерева Библиотеки УГО.

Верхняя область справа

В ней отображается список УГО (в виде текстов с
пиктограммами), содержащихся в указанном каталоге.

Нижняя область слева

В ней отображается УГО, если оно выделено в списке.

Нижняя область справа

Если УГО выделено в списке, в этой области
отображается его текстовое описание. Это вводится
пользователем.

Табл. 8.2.  Элементы интерфейса Менеджера Библиотеки УГО

Элемент

Содержание

145

Глава 9.

Редактирование структуры Библиотеки УГО

9.1.

Общие сведения

Операции редактирования позволяют пользователю настроить структуру Библиотеки
УГО таким образом, чтобы обеспечить максимальное удобство при дальнейшей работе
по созданию схем в проектах электрооборудования.

В процессе редактирования можно формировать иерархию хранения УГО в Библиотеке:
создавать каталоги и настраивать их структуру, переносить УГО в другие каталоги, уда!
лять каталоги и отдельные УГО, выполнять сортировку каталогов и УГО в каталогах.

Операции редактирования предусмотрены для всех объектов Библиотеки УГО (см.
табл. 8.1).

9.2.

Создание каталога

Чтобы создать каталог (подкаталог), выполните следующие действия.

1. В дереве Библиотеки УГО выделите каталог.

2. Вызовите команду

Каталог/УГО — Создать каталог.

Созданный каталог по умолчанию получает имя Новый каталог, которое можно изме!
нить на любое другое. Он располагается на следующем уровне иерархии по отношению
к выбранному.

9.3.

Вырезание, копирование, вставка

Объекты Библиотеки УГО можно копировать или перемещать в другой каталог.

Чтобы скопировать (переместить) объект, выполните следующие действия.

1. В дереве Библиотеки УГО выберите объект для копирования (или перемещения).

2. Вызовите команду

Каталог/УГО — Копировать (Каталог/УГО — Вырезать).

В результате копия объекта помещается в буфер обмена.

3. В дереве Библиотеки укажите каталог для вставки объекта.

4. Вызовите команду



Каталог/УГО — Вставить.

9.4.

Удаление

Любые объекты Библиотеки УГО, кроме каталога первого уровня, можно удалять. Мож!
но удалить сразу список объектов.

Чтобы удалить объект Библиотеки, выполните следующие действия.

Вставка объекта Библиотеки в каталог, содержащий объект с таким же именем, не вы!
полняется.

Часть III.

Библиотека условных графических обозначений

146

1. В дереве Библиотеки выберите объект (или список объектов).

2. Вызовите команду

Каталог/УГО — Удалить и подтвердите удаление.

9.5.

Сортировка объектов библиотеки

Объекты Библиотеки УГО (каталоги и УГО в каталогах) можно сортировать. В Менеджере
Библиотеки УГО предусмотрены два режима сортировки: автоматический и ручной. При
автоматической сортировке объекты Библиотеки выстраиваются в алфавитном порядке.
При ручной сортировке пользователю предоставлена возможность размещать объекты
в произвольном порядке.

9.5.1.

Режим сортировки

По умолчанию для всех объектов Библиотеки установлен режим ручной сортировки.

Чтобы его изменить, укажите объект в дереве Библиотеки и вызовите команду

Вид —

Сортировка.

Признаки установки автоматического режима:

▼

В меню

Вид возле команды Сортировка отсутствует маркер;

▼

Кнопка на панели инструментов отжата.

Признаки установки режима ручной сортировки:

▼

В меню

Вид возле команды Сортировка отображен маркер;

▼

Кнопка на панели инструментов нажата.

После установки режима ручной сортировки становится доступной команда

Каталог/

УГО — Ручная сортировка.

9.5.2.

Ручная сортировка

С помощью этой команды выполняется ручная сортировка каталогов или списка изоб!
ражений условных графических обозначений. Команда доступна, если выбранный для
сортировки каталог или список содержит более одного объекта.

Сортировка заключается в последовательном перемещении отдельных строк списка. Ко!
личество перемещений не ограничено.

Чтобы произвести ручную сортировку, выполните следующие действия.

1. Укажите в дереве Библиотеки УГО каталог.

2. Установите режим ручной сортировки (см. раздел 9.5.1).

3. Вызовите команду

Каталог/УГО — Ручная сортировка.

Нельзя удалить УГО, если на него есть ссылки в описаниях комплектующих изделий.
Удаленный объект восстановить невозможно.

147

Глава 9. Редактирование структуры Библиотеки УГО

На экране появится диалог для управления сортировкой
(рис. 9.1).

Под заголовком окна диалога расположена панель инс!
трументов. На ее кнопках показаны способы перемещения
строк списка каталогов (или УГО в каталоге), расположен!
ного в рабочей области окна.

4.

Выделите строку в списке.

5.

Нажмите одну из кнопок:

На строку вверх,  На

строку вниз, В начало списка, В конец списка.

Выделенная строка автоматически переместится в
указанном направлении.

6.

По окончании сортировки нажмите кнопку

Выход в

окне или просто закройте окно диалога.

9.6.

Назначение пиктограммы УГО

С помощью этой команды имени УГО можно назначить новую пиктограмму. Эта пиктог!
рамма должна быть заранее отрисована размером 32х32 пикселя и сохранена в формате
BITMAP.

Чтобы назначить пиктограмму, выполните следующие действия.

1. Выберите в дереве Библиотеки каталог, содержащий список УГО.

2. Выберите из списка имя УГО для изменения пиктограммы.

3. Вызовите команду

Каталог/УГО — Назначить значок. Эту команду также можно вы!

звать из контекстного меню.

4. В открывшемся диалоге выберите файл с пиктограммой (<имя пиктограммы>.BMP).

Новая пиктограмма отобразится в списке.

9.7.

Обновление базы данных

Выполняйте эту команду, если с Менеджером Библиотеки УГО одновременно работают
два и более пользователей.

Чтобы обновить базу данных, вызовите команду

Вид — Обновить.

После вызова команды выполняется автоматическая синхронизация данных, вводимых
из разных рабочих мест.

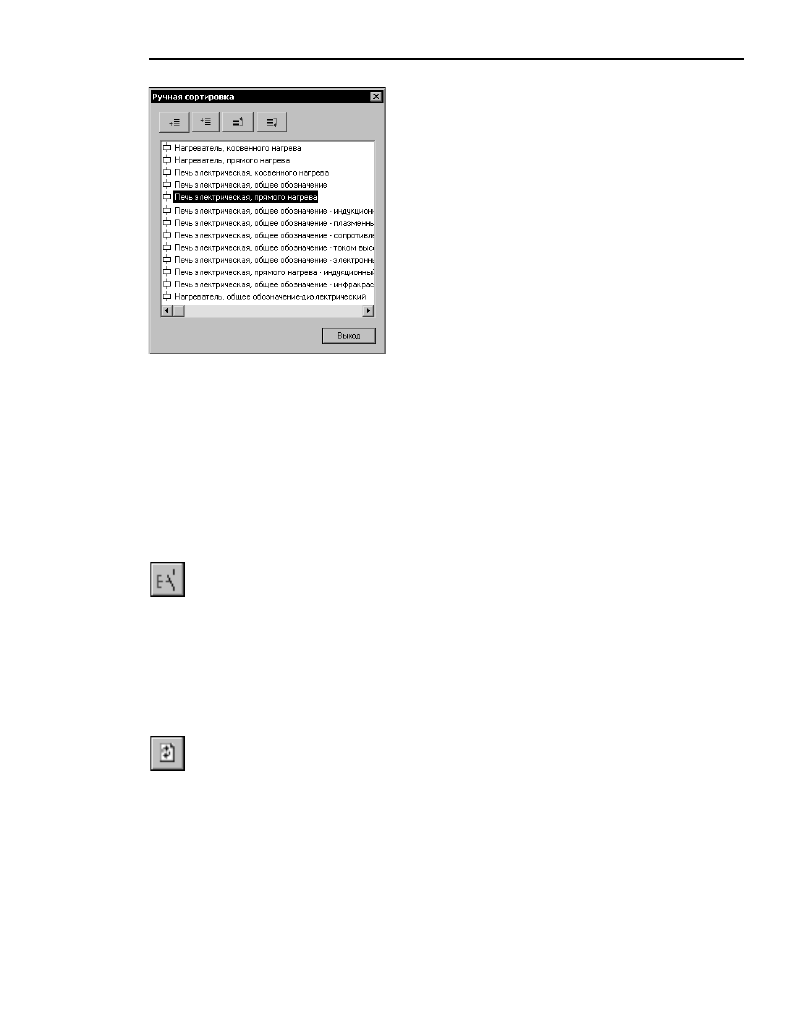

Рис. 9.1.

 Диалог Ручная сортировка
