Часть III

Формирование

документации

46

Глава 5.

Предварительные настройки

После установки КОМПАС!Электрик Express на компьютер рекомендуется выполнить на!
стройки. Это облегчит работу над созданием отдельных документов, а также позволит
адаптировать систему к требованиям вашего предприятия. Настройки выполняются как
в системе КОМПАС!График, так и непосредственно в КОМПАС!Электрик Express. Они но!
сят рекомендательный характер, и необходимость их выполнения определяется самим
пользователем.

5.1.

Подключение библиотеки КОМПАСЭлектрик Express

Чтобы подключить библиотеку, выполните следующие действия.

1. Запустите КОМПАС!График.

2. Вызовите команду

Менеджер библиотек.

3. Добавьте в Менеджер библиотек описание прикладной библиотеки ke.rtw.

В Менеджере библиотек появится библиотека КОМПАС!Электрик Express.

4. Подключите добавленную библиотеку.

Рекомендуется подключать библиотеку КОМПАС!Электрик Express в режиме меню. В
этом случае в пункте

Библиотеки главного меню системы КОМПАС!График появится

команда

КОМПАСЭлектрик Express. Ее подменю содержит команды библиотеки.

5.2.

Настройка системы КОМПАСГрафик

Чтобы настроить КОМПАС!График, выполните следующие действия.

1. Запустите систему КОМПАС!График.

2. Вызовите команду

Сервис — Параметры.

3. В открывшемся диалоге активизируйте вкладку

Система и в разделе Графический ре

дактор измените настройку курсора, привязок, сетки и системных линий.

5.2.1.

Курсор

Выберите пункт

Курсор и включите опцию в группе Увеличенный. Такой вид курсора

упростит выравнивание объектов схем относительно друг друга.

5.2.2.

Сетка

В группе

Настройка сетки во вкладке Параметры введите шаг по X и по Y, равный 5.

Во вкладке

Отрисовка установите шаг разреживания, кратный 2, и минимальное рас!

стояние между точками, равное 2 пикселям.

5.2.3.

Системные линии

В группе

Системные стили линий для стиля линии Утолщенная введите толщину ли!

нии на экране, равную двум пикселям.

47

Глава 5. Предварительные настройки

5.2.4.

Привязки

Включите привязки

Ближайшая точка и По сетке (включите опцию Только по види

мым точкам сетки). Остальные привязки рекомендуется отключить.

5.2.5.

Параметры листа

Активизируйте вкладку

Новые документы и измените настройку параметров листа.

Эта настройка распространится на все новые документы, создаваемые в проектах.

Формат листа

В разделе

 Графический документ — Параметры первого листа выделите пункт

Формат. Выберите обозначение формата, который наиболее часто используется для
чертежей схем.

Разбиение на зоны

В разделе

Графический документ — Параметры документа выделите пункт Раз

биение на зоны. Включите опцию Разбивать на зоны. В группе Отметки включите
опции

Использовать (по горизонтали и по вертикали). Выберите направления разбие!

ния на зоны сверху вниз и слева направо.

5.3.

Пользовательская панель

Для упрощения вызова команд системы КОМПАС!Электрик Express рекомендуется со!
здать пользовательскую Инструментальную панель, содержащую кнопки вызова этих
команд.

Чтобы создать и настроить пользовательскую Инструментальную панель, используйте
команды системы КОМПАС!График (см. Руководство пользователя КОМПАС!3D, Том I).

5.4.

Настройка системы КОМПАСЭлектрик Express

В системе КОМПАС!Электрик предусмотрены настройки, с помощью которых можно из!
менять параметры системы, проектов и отдельных документов.

Все настройки выполняются в диалоге

Параметры системы КОМПАСЭлектрик

(рис.5.1). Этот диалог открывается после вызова команды

КОМПАСЭлектрик — Па

раметры системы... Он содержит следующие вкладки:

▼

Система,

▼

Новый проект,

▼

Текущий проект,

▼

Текущий документ.

Используйте эту настройку, если для аппаратов, изображенных в схемах разнесенным
способом, необходимо формировать перекрестные ссылки.

Настройку пользовательской панели и параметров системы КОМПАС!Электрик Express
выполняйте после подключения библиотеки КОМПАС!Электрик Express.

Часть III.

Формирование документации

48

Если нет открытых проектов, вкладки для настройки текущего проекта и текущего доку!
мента в диалоге отсутствуют.

5.4.1.

Настройки параметров системы

В параметрах системы можно установить интервал времени автосохранения документов
и задать режим отрисовки линий связей УГО. Кроме того, с помощью опции

Выборка

аппаратов по УГО можно установить режим выбора описаний аппаратов из базы дан!
ных.

Настройки распространяются на все документы КОМПАС!Электрик. Рекомендуется вы!
полнить настройки сразу после установки системы.

Чтобы настроить систему, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Параметры системы... и активизируйте

вкладку

Система.

2. В дереве настроек выберите

Файлы — Автосохранение и введите величину интервала

времени для автосохранения документов проекта.

3. В дереве настроек выберите

Общие и включите опцию Фиксация линии связи в точ

ке подключения. Если опция включена, то при перемещении УГО на схеме линии свя!
зей не отрываются от точек подключения УГО (по принципу «резиновой нити»).

4. В дереве настроек выберите

Общие и включите опцию Выборка аппаратов по УГО.

Если опция включена, то при выборе аппарата для УГО, которое вставлено в схему, в базе
данных будут отображаться только те аппараты, в описаниях которых есть такое УГО.

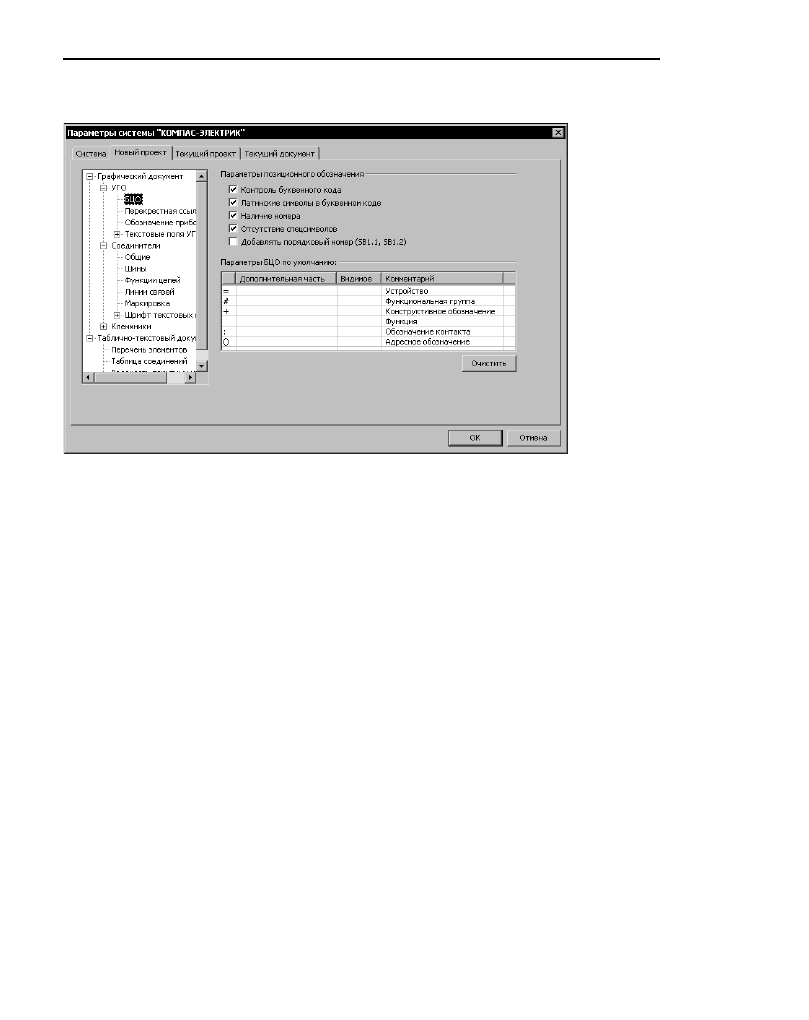

Рис. 5.1.

 Диалог настроек системы КОМПАСЭлектрик
