Глава 6.

Общие сведения о работе с проектами

Вся работа по проектированию комплекта документов выполняется в проекте.

Работу над проектом нужно начинать с создания нового документа проекта. Комплект!
ность документов проекта пользователь определяет по своему усмотрению.

Вся работа с проектами, его документами и листами документов ведется в Менеджере
проектов.

Листы документов проекта наполняются с помощью команд Редактора схем и отчетов.

После первого запуска системы рекомендуется выполнить настройки КОМПАС!График
(см. раздел 5.2) и КОМПАС!Электрик Express (см. раздел 5.4). Рекомендуемые настрой!
ки обеспечат вам удобство работы и повышение скорости при проектировании различ!
ных видов документов.

6.1.

Менеджер проектов

Менеджер проектов содержит набор функций управления проектами и документами
проектов. Состав функций Менеджера представлен в табл. 6.1.

Одновременно в Менеджере может быть открыто несколько проектов. Это обеспечивает
возможность копирования отдельных участков цепей схем из одного проекта в другой.
В текущий момент времени в проекте может быть активным только один лист документа.

6.1.1.

Объекты Менеджера проектов

К объектам Менеджера относятся:

Стандартные средства КОМПАС!График для работы с файлами в системе КОМПАС!
Электрик Express не используются.

Табл. 6.1. Функции Менеджера проектов

Функции

Описание

Управление
проектом

Создание, открытие, сохранение, закрытие проекта, определение
его основных свойств и настроек.

Управление
документами

Создание, открытие, закрытие, удаление документа, определение
его основных свойств (данных для основной надписи листов
документа), настройки и создание новых листов документа.

Управление
листами

Открытие, закрытие, удаление листа и определение его основных
свойств (данных для основной надписи листа).

Управление
комплектующими
изделиями
проекта

Формирование перечня комплектующих изделий.

Часть III.

Формирование документации

▼

Проект,

▼

Документ,

▼

Лист документа,

▼

Комплектующие изделия (состав перечней элементов схем проекта).

Из этих объектов формируется дерево проекта.

6.1.2.

Запуск Менеджера проектов

Чтобы запустить Менеджер проектов, в системе КОМПАС!График вызовите команду
Библиотеки — КОМПАСЭлектрик — Менеджер проектов.

На экране откроется главное окно Менеджера проектов (см. раздел 6.1.4).

6.1.3.

Выход из Менеджера проектов

Чтобы выйти из Менеджера проектов, нажмите кнопку

ОК в его главном окне.

Закрыть Менеджер можно также щелчком мыши по кнопке в правой части главного ок!
на.

6.1.4.

Интерфейс Менеджера проектов

Описание элементов интерфейса Менеджера проектов (рис. 6.1) представлено в
табл. 6.2.

При закрытии Менеджера открытые в нем проекты не закрываются. Чтобы их закрыть,
используйте команду

Закрыть (см. раздел 6.2.4).

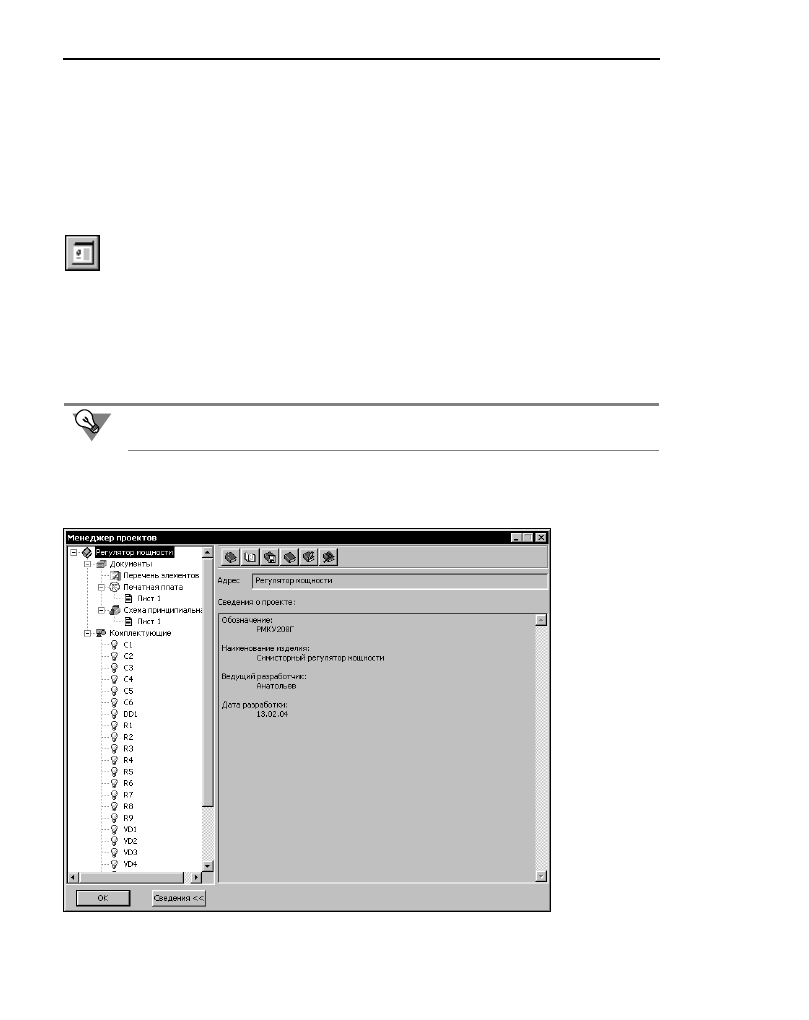

Рис. 6.1.

Интерфейс Менеджера проектов

Глава 6. Общие сведения о работе с проектами

6.2.

Операции с проектами

Вся информация о проекте упаковывается в один файл с расширением KPJ и сохраня!
ется на жестком диске вашего компьютера или в локальной сети. Имя проекта задает
пользователь.

6.2.1.

Создание

Чтобы создать новый проект, выполните следующие действия.

1. Переместите курсор на уровень имени проекта или в пустую область окна отображения

проектов.

2. Из контекстного меню вызовите команду

Создать/Добавить.

3. Введите имя проекта (любой набор символов). Это имя можно изменить при настройке

свойств проекта (см. раздел 6.2.5).

В результате автоматически создается дерево нового проекта, содержащее два раздела:
Документы и Комплектующие. В них отображаются перечень документов проекта и
перечень комплектующих изделий, используемых в проекте.

6.2.2.

Сохранение

Чтобы сохранить проект, выполните следующие действия.

Табл. 6.2. Элементы интерфейса Менеджера проектов

Элемент

Описание

Инструментальная панель

Содержит кнопки вызова команд Менеджера

* В зависимости от того, на каком объекте дерева проекта уста!

новлен курсор, состав панели инструментов изменяется.

Область отображения

Отображает список открытых проектов. Состав каждого
проекта отображается в виде дерева.

Адрес

В этой строке отображается путь расположения объекта,
указанного в дереве проектов.

Сведения
о компонентах проекта

В этой области отображаются свойства объекта,
указанного в дереве проекта.

Сведения

Нажмите эту кнопку, чтобы скрыть все области главного
окна Менеджера, кроме области отображения дерева
проекта. Это удобно при работе с документами проекта
Чтобы развернуть скрытые области окна, нажмите
кнопку повторно.

Файл проекта можно прочесть только в Менеджере проектов Редактора схем и отчетов.

Часть III.

Формирование документации

1. Установите курсор на имя проекта.

2. Из контекстного меню вызовите команду

Сохранить.

При первом сохранении предлагается указать расположение файла проекта на диске
или в локальной сети, а также ввести его имя. Имя файла проекта может быть любым.

6.2.3.

Открытие

Чтобы открыть проект, выполните следующие действия.

1. Из контекстного меню вызовите команду

Открыть.

2. На экране появится диалог

Открыть. Выберите имя файла проекта. Путь к файлу про!

екта может быть любым.

6.2.4.

Закрытие

Чтобы закрыть проект, выделите его название в дереве проектов и вызовите из контекс!
тного меню команду

Закрыть.

При закрытии проекта предлагается его сохранить.

6.2.5.

Свойства проекта

Чтобы просмотреть или отредактировать свойства проекта, выделите его название в де!
реве проектов, из контекстного меню вызовите команду

Свойства….

На экране появится диалог

Свойства проекта.

В нем представлена следующая информация о проекте:

▼

Полный путь к файлу проекта (справочное поле),

▼

Имя проекта,

▼

Обозначение проектируемого изделия.

▼

Наименование изделия,

▼

Фамилия ведущего разработчика,

▼

Дата начала разработки.

6.3.

Экспорт документов проекта

Экспорт документов проекта предназначен для сохранения документов и их листов в
формате системы КОМПАС!График.

С помощью этой функции можно выбрать или создать папку (вложенность папок) для
хранения документов проекта и скопировать (экспортировать) в нее все документы про!
екта целиком или отдельные документы и листы.

Экспорт осуществляется в два приема:

▼

выбор или создание папки (вложенности папок) для размещения файлов документов,

▼

копирование файлов документов в выбранную папку.

В Менеджере можно открыть несколько проектов одновременно. Это позволяет копиро!
вать участки схем из одного проекта в другой.
