Аскон КОМПАС-Электрик. Руководство пользователя - часть 6

41

Глава 4. Мастер сохранения новых УГО

8. Выберите курсором строку таблицы. Она будет подсвечена. Из списка возможных вари!

антов описаний (в правой части рабочей области окна) выберите курсором строку с под!
ходящим вариантом. Нажмите кнопку

Ассоциировать. Этим же способом выполните

ассоциацию для всех строк. Если ни один вариант описания не подходит, установите кур!
сор в ячейку

Что означает и введите поясняющий текст с клавиатуры.

Кнопка

Удалить служит для отмены ассоциации текстового поля.

9. Нажмите кнопку

Далее.

Откроется следующее окно для вы!
полнения ассоциации текстовых по!
лей с точками подключения линий
электрической связи (рис. 4.7).

10.

Нажмите кнопку

Авто для авто!

матического выполнения ассо!
циации. Каждое текстовое поле
автоматически будет связано с
ближайшей точкой подключе!
ния на УГО. Но если на равном
расстоянии от одной точки рас!
положены два текстовых поля,
ассоциация может выполнить!
ся некорректно. В таком случае
лучше выполнить ее вручную,
т.е. выполнить следующие
действия.

10.1. Выберите курсором текстовое поле.

10.2. Нажмите кнопку

Указать (или дважды щелкните мышью по имени текстового по!

ля).

10.3. На графике УГО укажите курсором точку подключения, нажмите кнопку

STOP на

панели специального управления КОМПАС!График или клавишу <Esc>.

Текстовые поля, для которых выполнена ассоциация, помечаются маркером!«галочкой»
в ячейках графы

Назначение.

11. После выполнения ассоциации настоятельно рекомендуется проконтролировать соот!

ветствие текстовых полей номеров зажимов точкам подключения на графике УГО. В ок!
не Мастера (рис. 4.7) выберите курсором строку с номером зажима. На графике УГО
красным цветом будет выделена точка подключения. Если номер зажима, выбранный в
окне диалога, не совпадает с номером зажима на изображении УГО, значит, допущена
ошибка. Чтобы ее исправить, удалите ошибочную ассоциацию и заново выполните ассо!
циацию вручную.

Чтобы удалить ассоциацию, выберите курсором текстовое поле и нажмите кнопку

Уда

лить (или дважды щелкните мышью по ячейке в графе Назначение).

Текстовые поля, для которых ассоциация не выполнена, отображаются на УГО как ста!
тичный текст.

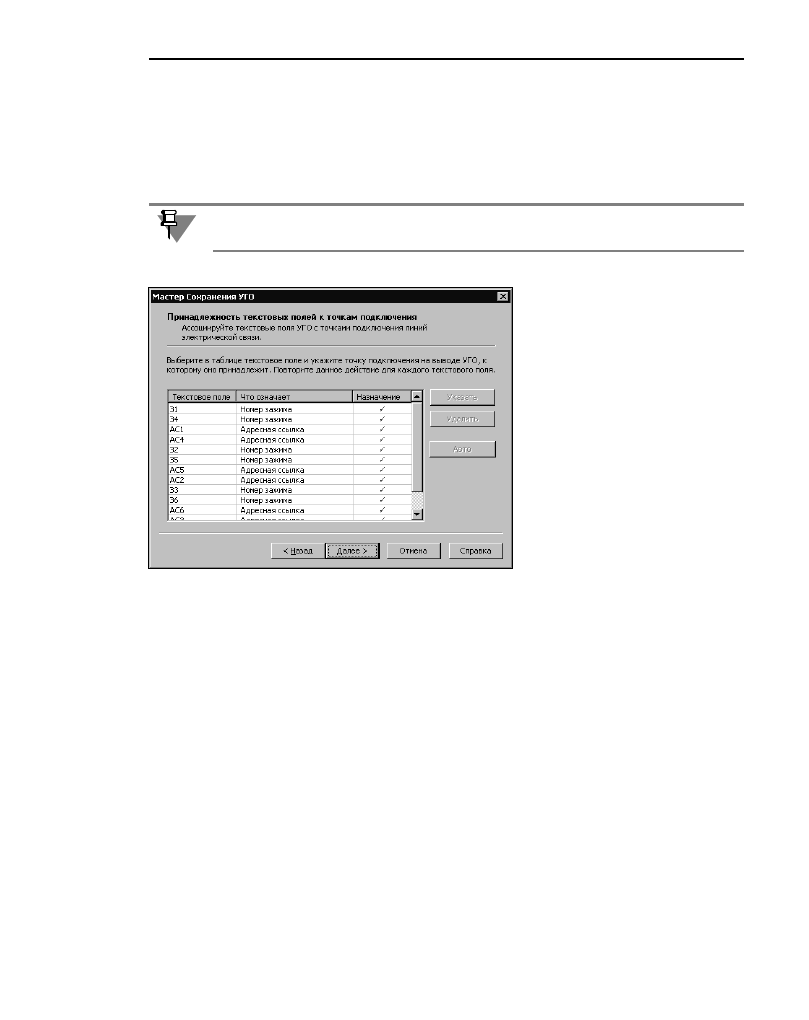

Рис. 4.7.  Связь текстовых полей УГО с точками подключения

Часть II.

Библиотека условных графических обозначений

42

Текстовые поля, для которых выполнено удаление ассоциации, помечаются маркером!
«крестиком» в ячейках графы

Назначение.

12. Если выполнение ассоциации завершено, станет доступной кнопка

Далее. Для продол!

жения работы нажмите эту кнопку.

Откроется следующее окно (рис. 4.8). В этом окне можно выбрать значения углов, на ко!
торые УГО может быть повернуто при вставке на схему. Если УГО применяется только в
исходном положении, нажмите кнопку

Далее.

Значения углов поворота выбирают!
ся из таблицы. Каждая строка табли!
цы содержит выделенную рамкой
зону включения опции угла (в графе
Присутствует) и значения угла (в
графе

Угол поворота).

13.

В таблице включите опцию для
нужных значений угла. Если оп!
ция включена, рядом с ней ав!
томатически отображается
текст Да, иначе

— текст Нет.

14.

Установите курсор на значение
угла поворота. Станет доступ!
ной кнопка

Корректировать

тексты.

15.

Нажмите кнопку

Корректиро

вать тексты.

На экране появится изображение УГО, на котором графическая
часть повернута на выбранный угол, а положение и угол пово!
рота текстовых полей остались в исходном состоянии. Кроме
УГО на экране появится панель (рис. 4.9), содержащая команды
редактирования текстовых полей. Любая команда вызывается
щелчком мыши по соответствующей кнопке. Описание команд
представлено в табл. 4.1.

Табл. 4.1.  Команды редактирования текстовых полей

Команда

Описание

Указать текстовые поля

Вызовите эту команду перед тем, как указывать
курсором текстовые поля.

Выровнять влево

Установка точки привязки текста к левому краю
текстового поля.

Выровнять по центру

Установка точки привязки текста к центру текстового
поля.

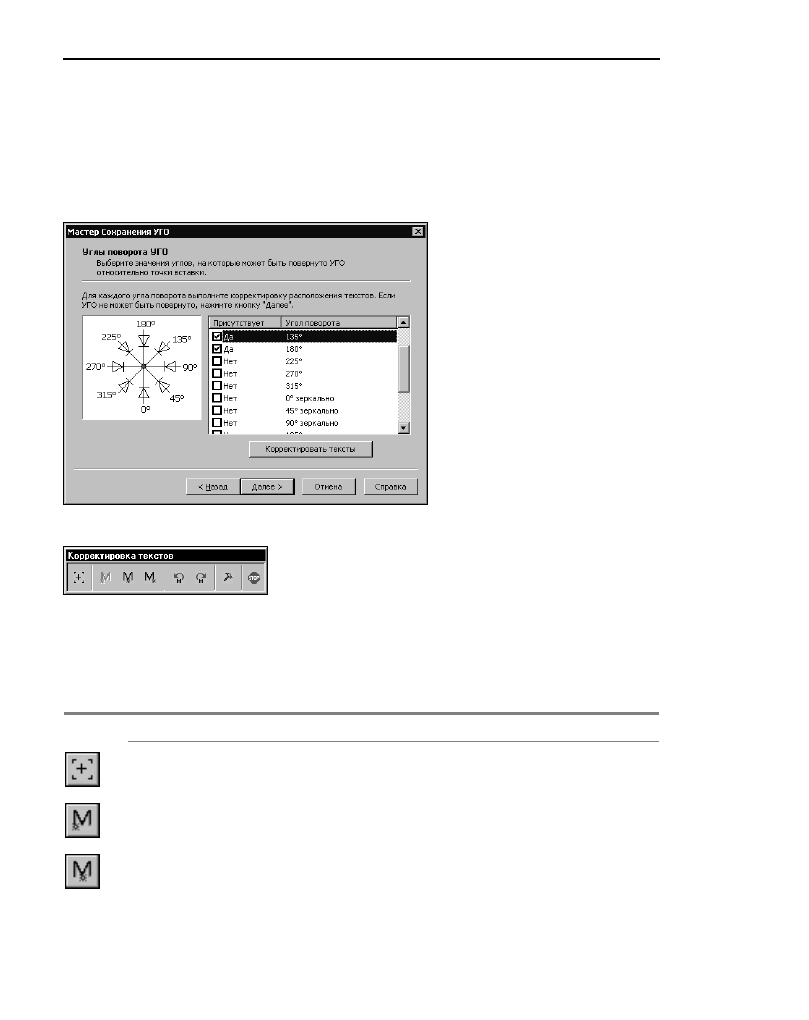

Рис. 4.8.  Выбор значений углов поворота УГО

Рис. 4.9.  Редактирование

текстовых полей

43

Глава 4. Мастер сохранения новых УГО

Командами выравнивания можно изменить расположение характерной точки текстового
поля. Командами поворота можно изменить угол поворота текстового поля. Команда
Корректировать текстовые поля предназначена для перемещения текстовых полей
УГО средствами КОМПАС!График.

15.1. Чтобы изменить положение характерных точек или (и) угол поворота текстовых

полей, выполните следующие действия.

Вызовите команду

Указать текстовые поля.

Выделите курсором нужные поля на изображении УГО. Они будут подсвечены.

По окончании выделения нажмите кнопку

STOP на панели специального управле!

ния КОМПАС!График или клавишу <Esc>.

Вызовите одну из команд выравнивания или (и) поворота.

Если нужно продолжить изменение положения характерных точек, повторите все
действия п. 15.1.

15.2. Чтобы изменить расположение текстовых полей, выполните следующие действия.

Вызовите команду

Корректировать текстовые поля.

Щелкните мышью по изображению УГО. Оно будет подсвечено и на нем отобра!
зятся точки привязок текстовых полей.

Чтобы переместить текстовое поле, обязательно устанавливайте курсор на точку
привязки. Затем нажмите левую кнопку мыши и, удерживая ее нажатой, перемес!
тите текстовое поле в новое положение.

Для возврата к командам редактирования вызовите Мастер сохранения заново.

15.3. После выполнения команд редактирования вызовите команду

Возврат к Масте

ру сохранения.

На экране появится следующее окно (рис. 4.10).

Выровнять вправо

Установка точки привязки текста к правому краю
текстового поля.

Повернуть на угол
90 градусов

Поворот текстового поля на !90 градусов.

Повернуть на угол
+90 градусов

Поворот текстового поля на +90 градусов.

Корректировать
текстовые поля

Переход в КОМПАС!График для сдвига текстовых полей.

Возврат к Мастеру
сохранения

Возврат в окно Мастера сохранения.

Табл. 4.1.  Команды редактирования текстовых полей

Команда

Описание

Часть II.

Библиотека условных графических обозначений

44

В левой части рабочей области окна
отображается дерево Библиотеки
УГО. В правой части отображается
содержимое каталога, на котором в
дереве установлен курсор.

При размещении сохраняемого УГО
возможны следующие варианты.

15.1. Выберите в дереве каталог для

сохранения УГО и в поле

Имя

УГО введите имя сохраняемого
УГО. Если в выбранном катало!
ге уже существует УГО с таким
именем, система предлагает за!
менить старое УГО на новое.
Можно согласиться с заменой
или отказаться и ввести новое
имя для сохраняемого УГО.

15.2.  В поле

Имя УГО введите полный путь места расположения УГО (названия новых

каталогов) и имя УГО. Разделителем между названиями каталогов служит символ
\. В дереве библиотеки будет создана указанная вложенность новых каталогов
Новое УГО разместится в каталоге нижнего уровня.

16.  Нажмите кнопку

Далее.

На экране появится последнее окно Мастера (рис. 4.11). Оно содержит информацию об
основных введенных характеристиках сохраняемого УГО.

17.

Если какие!либо введенные ха!
рактеристики вас не устраива!
ют, вернитесь назад и введите
данные заново.

18.

Для завершения работы Масте!
ра нажмите кнопку

Готово.

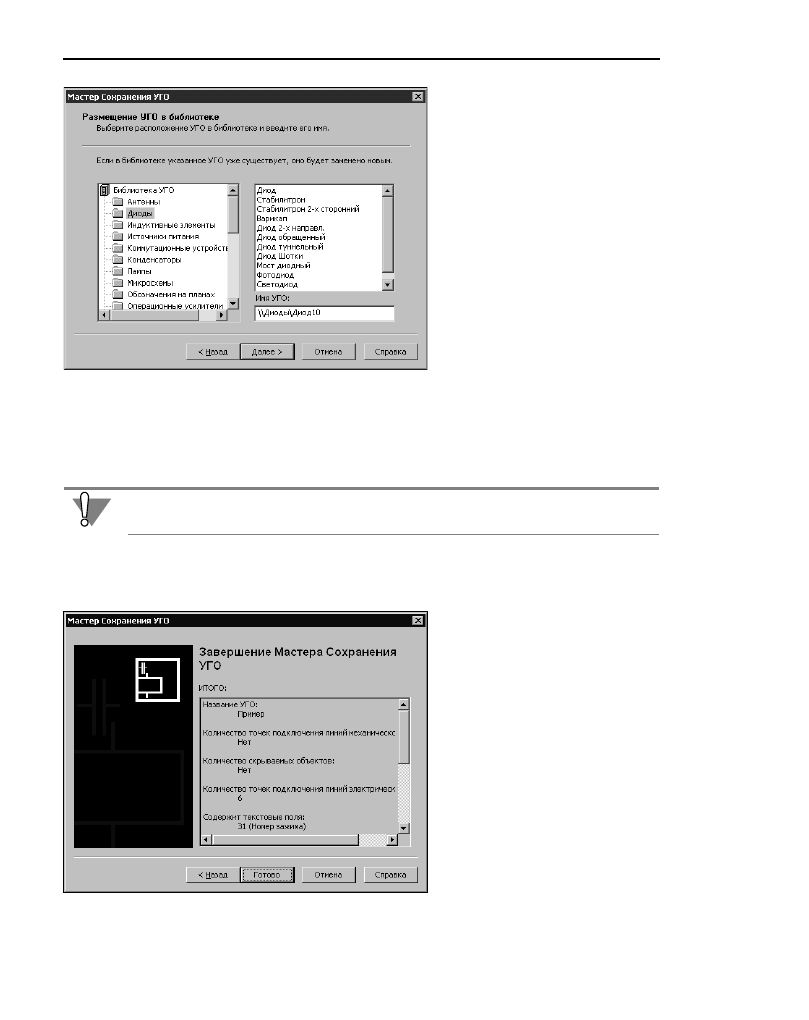

Рис. 4.10.  Размещение УГО в Библиотеке

Символы

\\ в начале поля Имя УГО обозначают вершину дерева библиотеки УГО. Их

удалять нельзя.

Рис. 4.11.  Характеристики УГО
