Глава 4.

Мастер сохранения новых УГО

Для сохранения созданного УГО в Библиотеку используется Мастер сохранения. Он со!
стоит из нескольких диалоговых окон, последовательно раскрывающихся друг за дру!
гом. В каждом окне предлагается определить характерные параметры сохраняемого
УГО. Количество окон является переменным — оно зависит от параметров, формируе!
мых по ходу работы Мастера.

В каждом окне Мастера содержится описание ожидаемых от пользователя действий. В
случае затруднений, а также для получения более подробной информации о выполняе!
мых действиях, обращайтесь к справочной системе.

Большинство окон Мастера содержит графические иллюстрации. В них синим цветом
изображены объекты, оказывающие влияние на сохраняемое УГО во время проектиро!
вания схем, а красным цветом — объекты, о которых идет речь в данном окне.

4.1.

Запуск Мастера

1. В системе КОМПАС!График подключите Библиотеку КОМПАС!Электрик Express (см.

раздел 5.1 на с. 46).

2. В меню

Библиотеки вызовите команду КОМПАСЭлектрик — Мастер сохранения

УГО...

3. Далее следуйте указаниям Мастера.

4.2.

Ввод данных о сохраняемом УГО

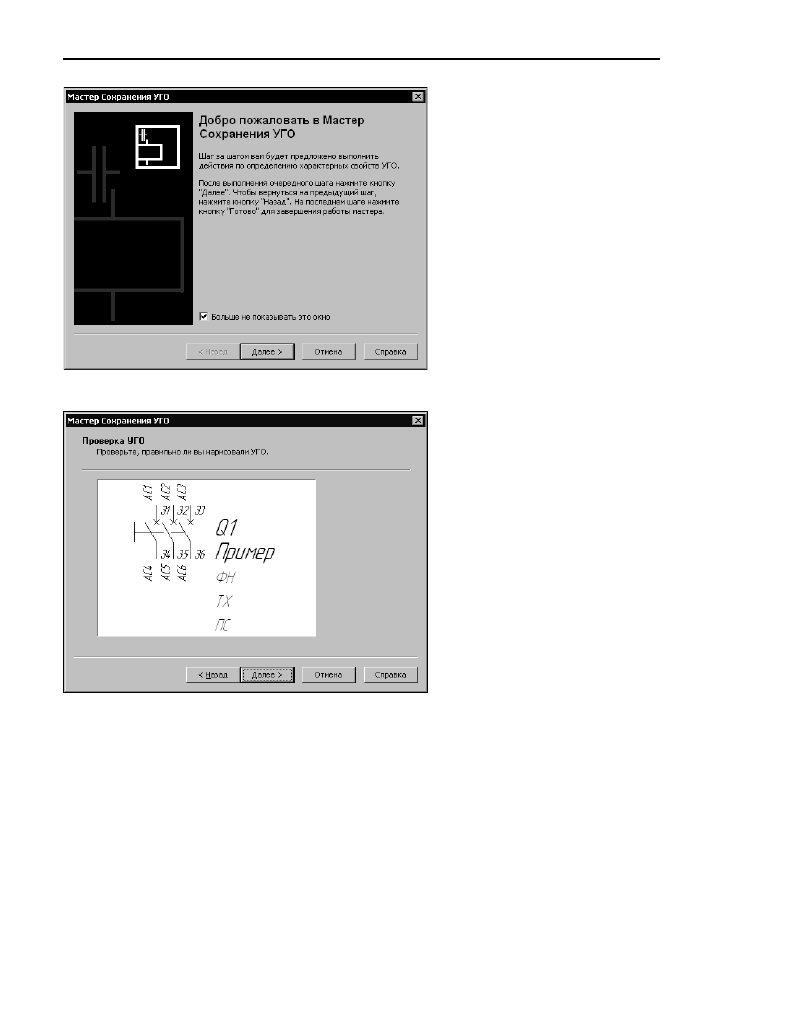

После запуска Мастера и на экране откроется его первое окно (рис.



4.1).

Фрагмент (или вид листа чертежа) с изображением УГО должен быть текущим.

Часть II.

Библиотека условных графических обозначений

38

1.

При первом запуске Мастера
можно включить опцию

Боль

ше не показывать это окно.
Если опция включена, при пов!
торном запуске Мастера это ок!
но не появится на экране.

Для продолжения работы нажмите
кнопку

 Далее.

На экране откроется окно, в котором
отображено сохраняемое УГО (рис.
4.2).

2.

Проверьте, все ли вас устраива!
ет в созданном УГО. Если нет,
нажмите кнопку

Отмена, отре!

дактируйте изображение УГО в
среде КОМПАС!График и запус!
тите Мастер сохранения заново.
Если вас все устраивает, на!
жмите кнопку

Далее.

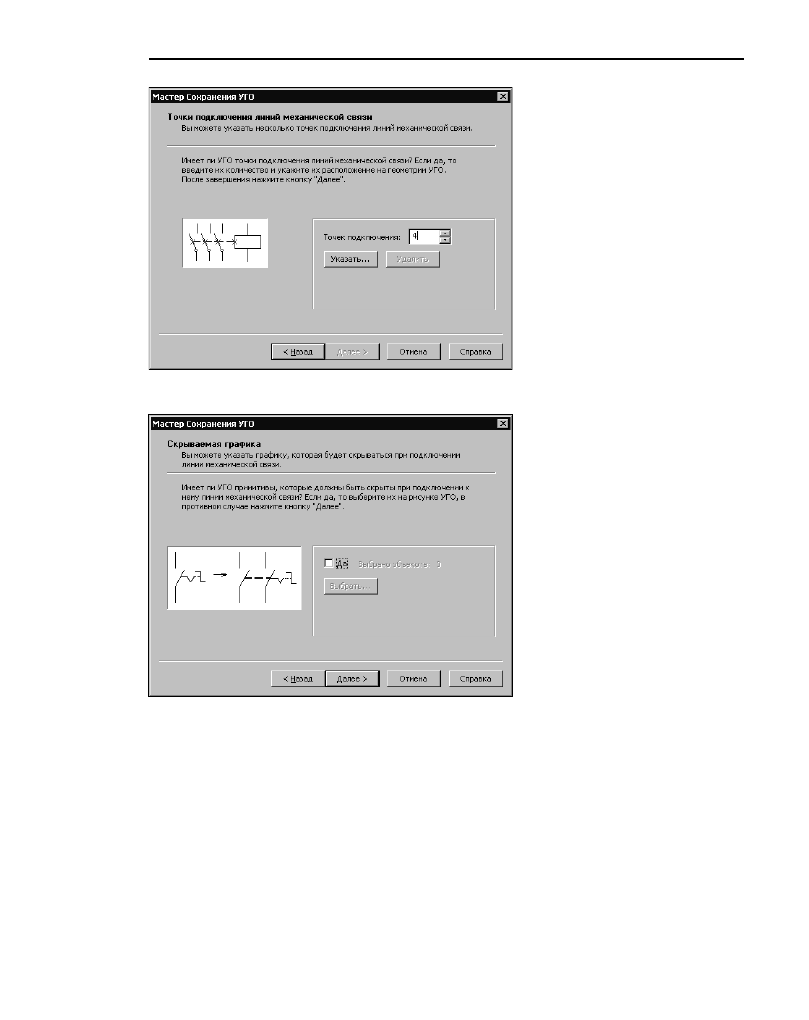

На экране появится окно (рис. 4.3), в
котором можно определить точки
подключения линий механической
связи.

Рис. 4.1.  Первое окно Мастера сохранения УГО

Рис. 4.2.  Контроль отрисовки УГО

39

Глава 4. Мастер сохранения новых УГО

Если точек подключения линий ме!
ханической связи нет, нажмите кноп!
ку

Далее. Если такие точки есть,

введите их количество и укажите
курсором их расположение на гра!
фике УГО. Если при указании точек
вы ошиблись, нажмите кнопку

Уда

лить и укажите положение точек за!
ново. После указания всех точек на!
жмите кнопку

Далее. На экране

откроется следующее окно
(рис. 4.4).

Если на графике УГО есть примити!
вы, которые не нужно отображать
при подключении линий механичес!
кой связи, их можно скрыть.

3.

Чтобы скрыть примитивы, в ок!
не Мастера включите опцию
Да, нажмите кнопку Выбрать,
а на графике УГО укажите эти
примитивы курсором. Они вы!
деляются красным цветом. От!
менить выделение можно щел!
чком левой кнопкой мыши по
примитиву. Когда будет указана
вся скрываемая графика, на!
жмите кнопку

STOP на панели

специального управления КОМ!
ПАС!График или клавишу
<Esc>.

4.

Нажмите кнопку

Далее.

Откроется следующее окно
(рис. 4.5).

Рис. 4.3.  Выбор точек подключения линий механической связи

Рис. 4.4.  Выбор скрываемой графики

Часть II.

Библиотека условных графических обозначений

40

5.

Введите количество точек под!
ключения линий электрической
связи. Если оно равно двум, то
можно включить опцию

УГО не

разрывает потенциальный
узел. Нажмите кнопку Указать
и на графике УГО укажите кур!
сором точки подключения. Ес!
ли при указании точек вы ошиб!
лись, нажмите кнопку

Удалить

и укажите положение точек за!
ново.

6. Нажмите кнопку

Далее.

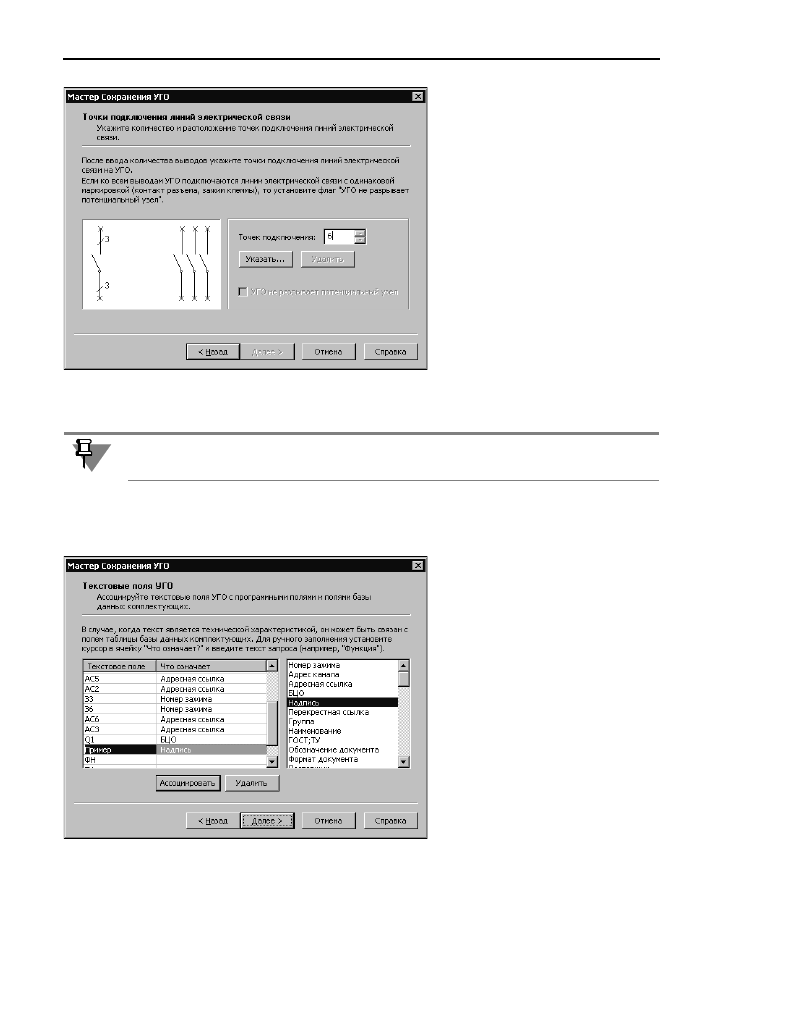

Откроется следующее окно (рис. 4.6). Оно служит для выполнения ассоциации тексто!
вых полей с полями системы КОМПАС!Электрик.

7.

В левой части рабочей области
окна находится таблица. Каж!
дая запись (строка) таблицы со!
стоит из двух полей (ячеек). В
графу

Текстовое поле автома!

тически заносится список всех
текстовых полей, которые были
нанесены на УГО при его созда!
нии. Каждое текстовое поле из
списка нужно связать (ассоции!
ровать) с описанием его содер!
жания, т.е. заполнить ячейки
графы

Что означает. Для тек!

стовых полей с именами БЦО,
АС…, З…, АК…, ПС заполне!
ние ячеек выполняется автома!
тически. Остальные ячейки за!
полняйте вручную.

Рис. 4.5.  Выбор точек подключения

линий электрической связи

Количество точек подключения линий электрической связи должно быть равным коли!
честву текстовых полей, предназначенных для отображения номеров зажимов.

Рис. 4.6.  Ассоциация текстовых полей УГО с полями системы
