Аскон КОМПАС-Электрик. Руководство пользователя - часть 4





33

Глава 3. Создание новых УГО

 При построении рекомендуется соблюдать следующие правила.

Точка привязки (вставки) УГО — это всегда нулевая точка системы координат фрагмента
или вида на листе чертежа. Оси этой системы отображаются во фрагменте (на виде чер!
тежа) автоматически.

Для создаваемого условного графического обозначения аппарата или его внешнего ви!
да не рекомендуется применять слои и более одного вида чертежа. Если для построения
графики был использован макрообъект системы КОМПАС, то перед сохранением его
нужно разрушить.

Все УГО рекомендуется создавать с вертикальной ориентацией, при которой все, либо
большая часть выводов расположены вертикально (изображение, рекомендованное
ГОСТ). В дальнейшем при сохранении УГО в базу можно указать допустимые для него уг!
лы поворота относительно исходного положения.

Размер УГО должен соответствовать рекомендациям ГОСТ (М 1:1). При вставке УГО на
схему его масштаб можно изменять.

3.2.

Создание текстовых полей УГО

На созданную графическую часть УГО аппарата или на проекционный вид аппарата не!
обходимо нанести текстовые поля (рис. 3.2).

Состав текстовых полей
определяйте по своему
усмотрению. Для каж!
дого варианта УГО,
изображенного на схе!
ме, видимость любого
текстового поля может
быть отключена.

Текстовое поле — это
обычный текст на черте!
же, введенный с помо!

щью команды

Ввод текста (команда системы КОМПАС!График). Точка вставки текста

на чертеже определяет место расположения текстовой информации об аппарате. Это но!
мера зажимов, позиционное обозначение, надписи на несущей конструкции, техничес!
кие характеристики, фиксированные текстовые данные.

Каждое УГО может представлять на схеме различные типы аппаратов со своими уни!
кальными характеристиками, такими как позиционное обозначение, номера зажимов и
т.п. Поэтому текстовые поля представлены в виде абстрактных условных имен.

Текстовые поля могут содержать любой набор символов. При сохранении УГО в базу
данных предлагается пояснить их назначение — произвести ассоциацию.

При построении допускается использовать только следующие геометрические объекты:
отрезок, окружность, дуга, эллипс, прямоугольник, кривая Безье, кривая NURBS, обоз!
начение центра. Остальные объекты в системе КОМПАС!Электрик Express пока не обра!
батываются.

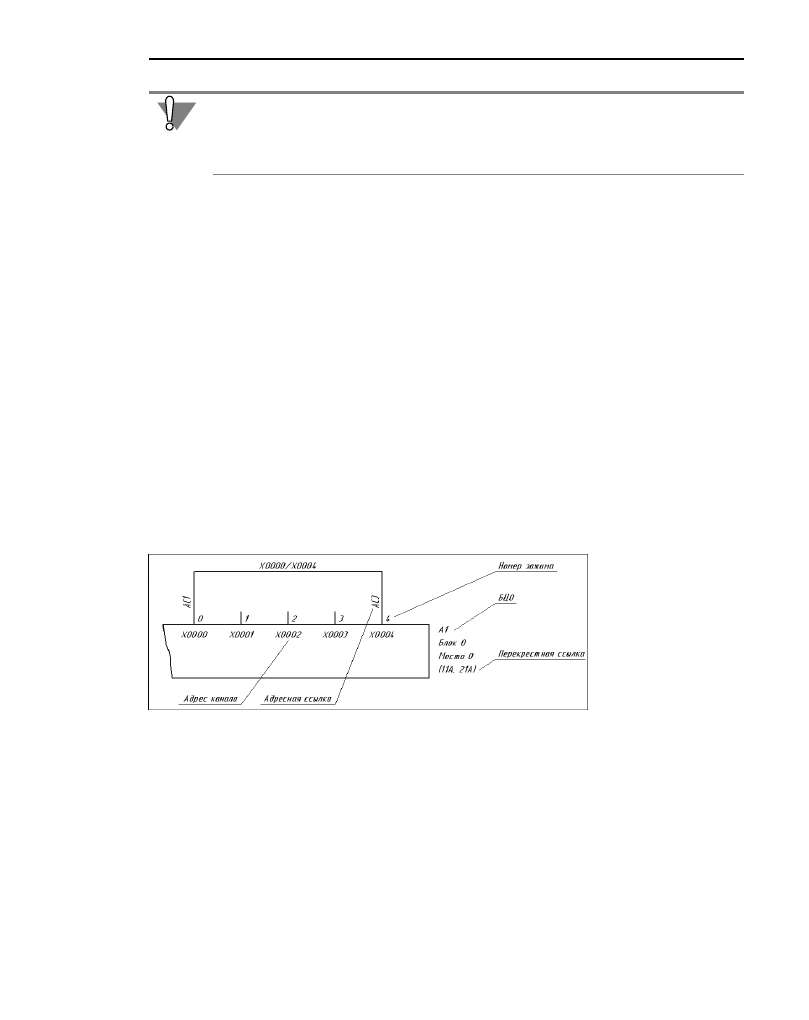

Рис. 3.2.  Пример текстовых полей УГО

Часть II.

Библиотека условных графических обозначений

34

Типы полей, предусмотренные в КОМПАС!Электрик Express, приведены в табл. 3.1.

В системе КОМПАС!Электрик Express различается 4 группы текстовых полей (см. табл.
3.2).

Все значимые буквы набираются при русской раскладке клавиатуры.

Табл. 3.1.  Типы текстовых полей

Тип поля

Сокращение Описание

БЦО

БЦО

Буквенно!цифровое обозначение (позиционное
обозначение) аппарата. В это поле заносится
буквенно!цифровое обозначение аппарата, к
которому относится данное условное графическое
обозначение. БЦО устанавливает однозначную связь
между всеми УГО одного и того же элемента,
устройства или функциональной части в пределах
одного или разных документов.

Надпись
на поверхности

НДП

Текст, который наносится на поверхность рядом с
аппаратом. Надпись поясняет оператору назначение
аппарата.

Перекрестная
ссылка

ПС

Если аппарат представляется на схеме разнесенным
способом, то в это поле заносится ссылка на все
составляющие элементы аппарата. Перекрестная
ссылка рассчитывается системой автоматически.

Номер зажима

Зn

Обозначение токопроводящего участка на аппарате,
предназначенного для подключения к нему внешнего
проводника. В это поле после выбора типа аппарата
заносится реальный номер зажима (n

 порядковый

номер текстового поля такого же типа).

Адресная ссылка АСn

Адресная ссылка показывает, с чем соединяется
вывод элемента, устройства или функциональной
части, к которому она относится (n

 порядковый

номер текстового поля такого же типа).

Адрес канала

АКn

Физический адрес канала программируемого
контроллера (n

 порядковый номер текстового

поля такого же типа).

35

Глава 3. Создание новых УГО

Если текстовым полям назначить рекомендуемый набор символов, то ассоциация вы!
полняется Мастером сохранения автоматически. К таким наборам символов относятся:
БЦО, НДП, ПС, АС, АК, З.

Вместо этих наборов символов (имен) можно ввести текст любого содержания (рис. 3.2),
но использование предложенных имен упростит процедуру сохранения УГО в Библиоте!
ку. Если на изображении УГО имеется несколько текстовых полей, которые расположе!
ны в столбик, то рекомендуется разместить их в одном текстовом блоке. Каждое из по!
лей блока должно начинаться с новой строки.

Нанесение текстовых полей на УГО выполняется в КОМПАС!График. Параметры текста
могут быть произвольными, но для сохранения единообразия на схеме рекомендуются
значения, приведенные в табл. 3.3.

Кроме текстовых полей на УГО может быть нанесен любой другой текст.

Табл. 3.2.  Группы текстовых полей

Группа

Описание

Фиксированный
текст

Значение этого текста является статичным и определяется
знаками, введенными на стадии создания условного графического
обозначения (например, буква

I, помещаемая на электромагнитной

катушке тока).

Текст,
заполняемый
пользователем

Значение в текстовое поле вводится при вставке УГО в чертеж
схемы (в диалоге свойств аппарата).

Текстовое поле,
заполняемое из
базы данных

Значение заносится в текстовое поле из базы данных после
присвоения типа аппарата.

Системный текст Текст, который заполняется и обрабатывается системой КОМПАС!

Электрик Express.

Табл. 3.3.  Параметры текста

Параметр

Значение

Шрифт

GOST Type A

Сужение, мм

1.00

Начертание

Курсив

Высота, мм

2.5

Часть II.

Библиотека условных графических обозначений

36

3.3.

Рекомендации по нанесению текстовых полей

Выводы относительно функциональной области могут рас!
полагаться как вертикально, так и горизонтально. Каждый
вывод УГО построен отрезком длиной 5 мм. Рекомендуемый
шаг между выводами составляет 10 мм (или кратный 5 мм)
(рис. 3.3).

Для каждого вывода УГО создается два текстовых поля
З1…Зn и АС1…АСn, где n порядковый номер вывода. Для
вертикальных выводов порядковый номер присваивается
слева направо и сверху вниз, а для горизонтальных

 сверху

вниз и слева направо. При наличии на одном УГО горизон!
тальных и вертикальных выводов в первую очередь нумеру!
ются вертикальные выводы (рис.



3.4).

Текстовые поля З1…Зn и АС1…АСn, в зависимости от ори!
ентации выводов (горизонтальная, вертикальная, слева или
справа от функциональной области), могут иметь точку при!
вязки по левому или правому краю. Текстовое поле З1…Зn
имеет точку привязки по левому краю для вертикальных вы!
водов и для горизонтальных выводов, расположенных спра!
ва от функциональной области УГО. Текстовое поле З1…Зn

имеет точку привязки по правому краю для горизонтальных выводов, расположенных
слева от функциональной области УГО. Текстовое поле АС1…АСn имеет точку привязки
по левому краю для вертикальных выводов, расположенных сверху от функциональной
области УГО и для горизонтальных выводов, расположенных справа от функциональной
области УГО. Текстовое поле АС1…АСn имеет точку привязки по правому краю для вер!
тикальных выводов, расположенных снизу от функциональной области УГО и для гори!
зонтальных выводов, расположенных слева от функциональной области УГО. Текстовое
поле АС1…АСn для вертикальных выводов имеет угол поворота 90 градусов (рис. 3.5).

Текст З1…Зn для вертикальных выводов указывается спра!
ва от вывода на расстоянии 1 мм от него и на расстоянии 4
мм от конца вывода (для верхних выводов) и 1 мм (для ниж!
них выводов). Текст З1…Зn для горизонтальных выводов
указывается снизу от вывода на расстоянии 4 мм от него и
на расстоянии 1 мм от функциональной области УГО. Все
расстояния указаны до точки привязки текста (рис. 3.6).

Текст АС1…АСn указывается на конце вывода со смещени!
ем по осям X и Y на 1 мм. Расстояния указаны до точки при!
вязки текста (рис. 3.7).

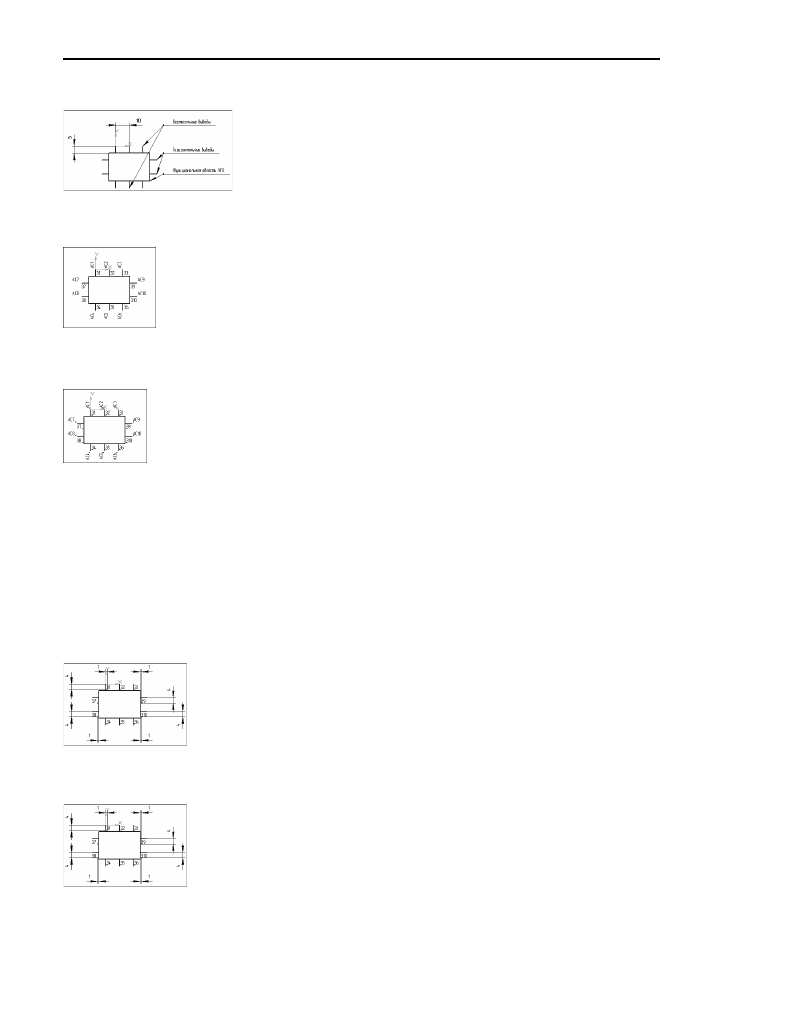

Рис. 3.3.  Расположение выводов

Рис. 3.4.  Расположение номеров

зажимов и адресных ссылок

Рис. 3.5.  Расположение точек

привязки текстовых полей

Рис. 3.6.  Расположение текстовых

полей для номеров зажимов

Рис. 3.7.  Расположение текстовых

полей для адресных ссылок
