Таблица 3 -

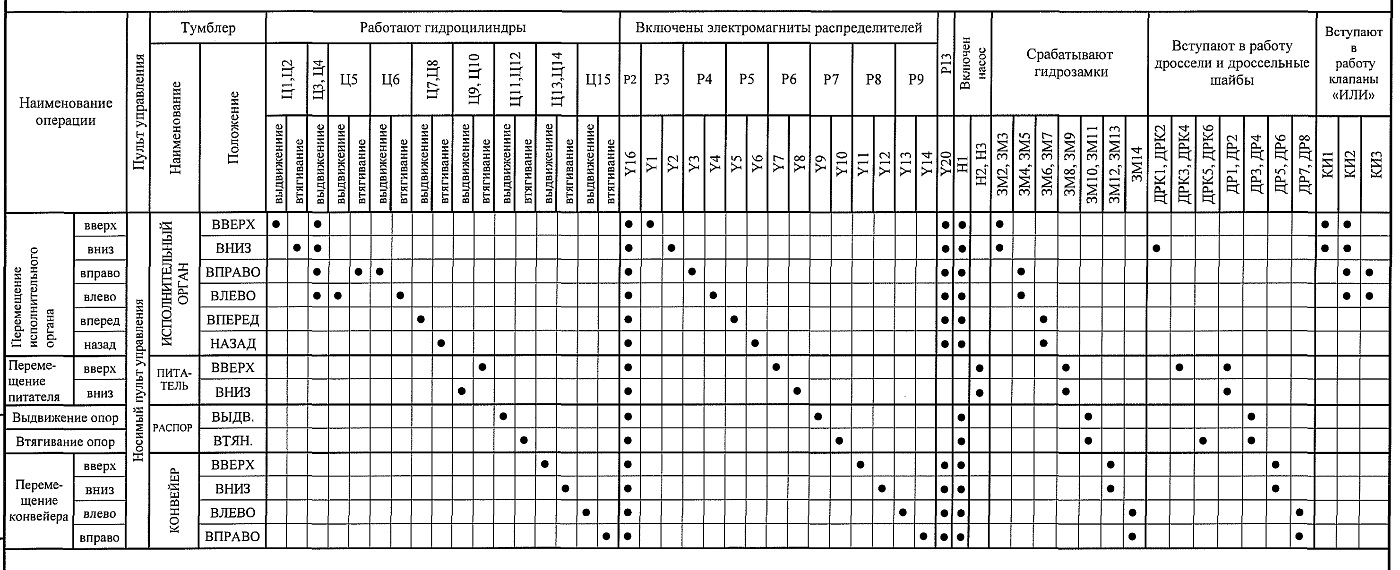

Комбайн П110-01. Таблица включений гидроаппаратуры при работе с исполнительным органом, питателем, конвейером и опорами

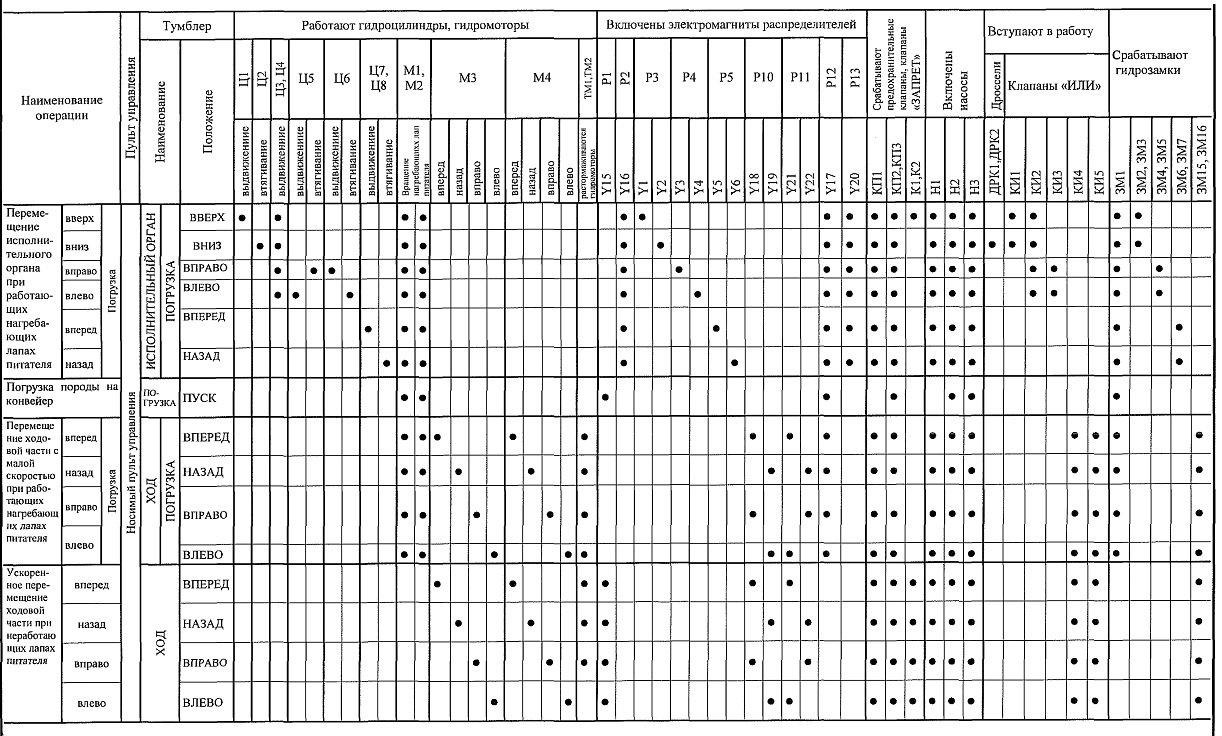

Таблица 4 - Таблица включений гидроаппаратуры при работе с механизмами исполнительного органа, погрузки и ходовой части комбайна П110-01

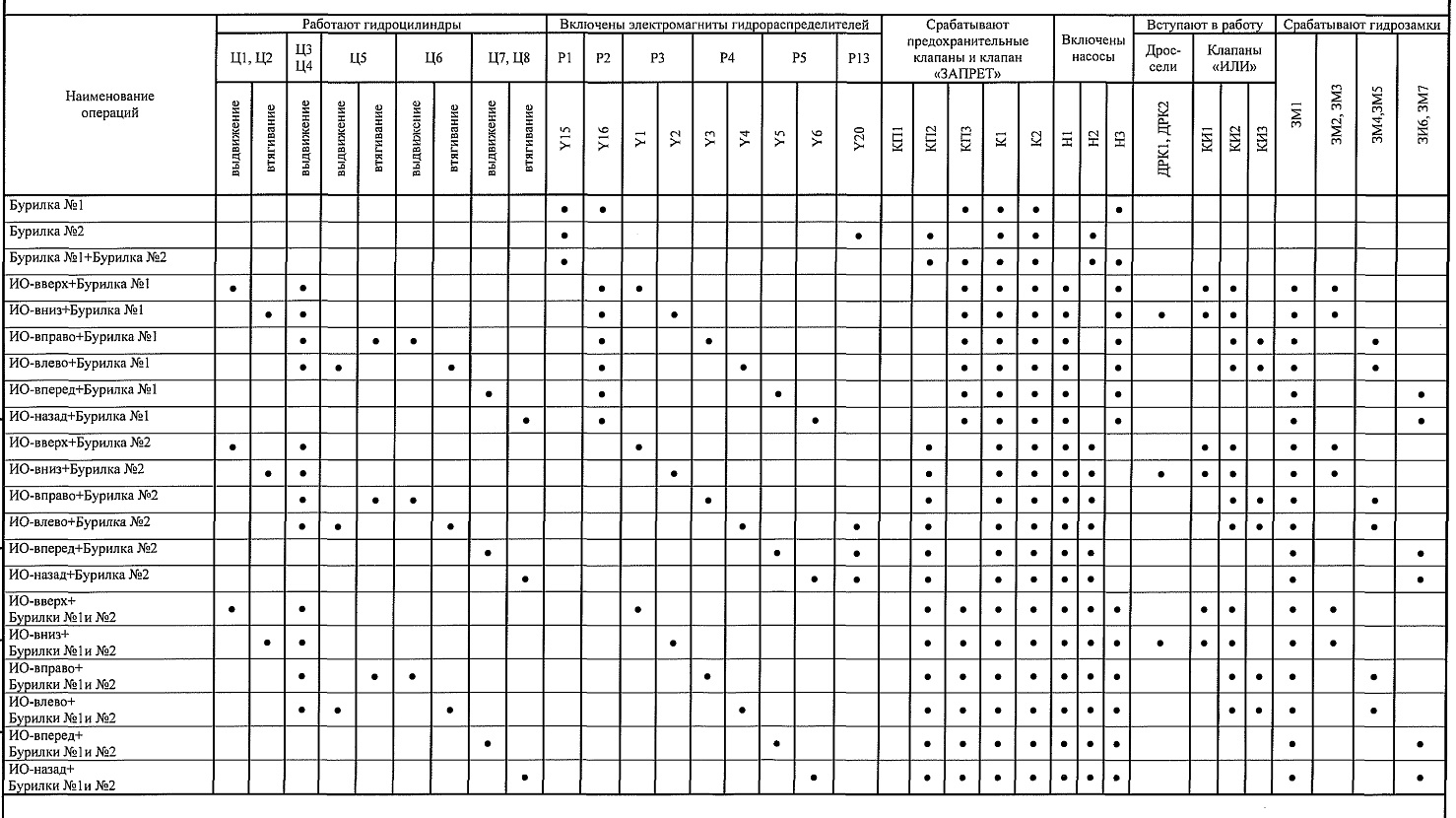

Таблица 5 - Таблица включений гидроаппаратуры при работе с механизмами исполнительного органа и линиями бурилок №1 и №2

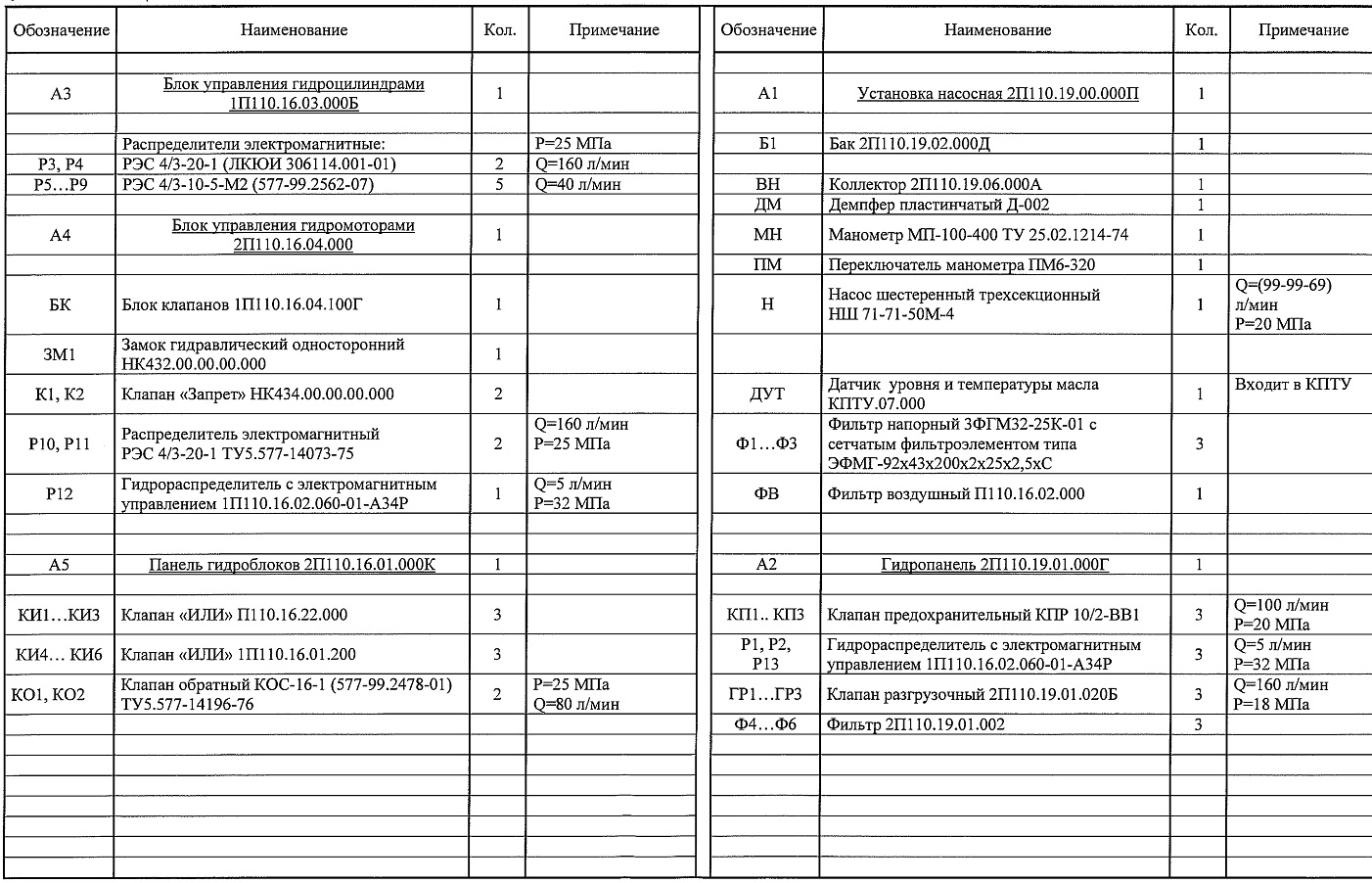

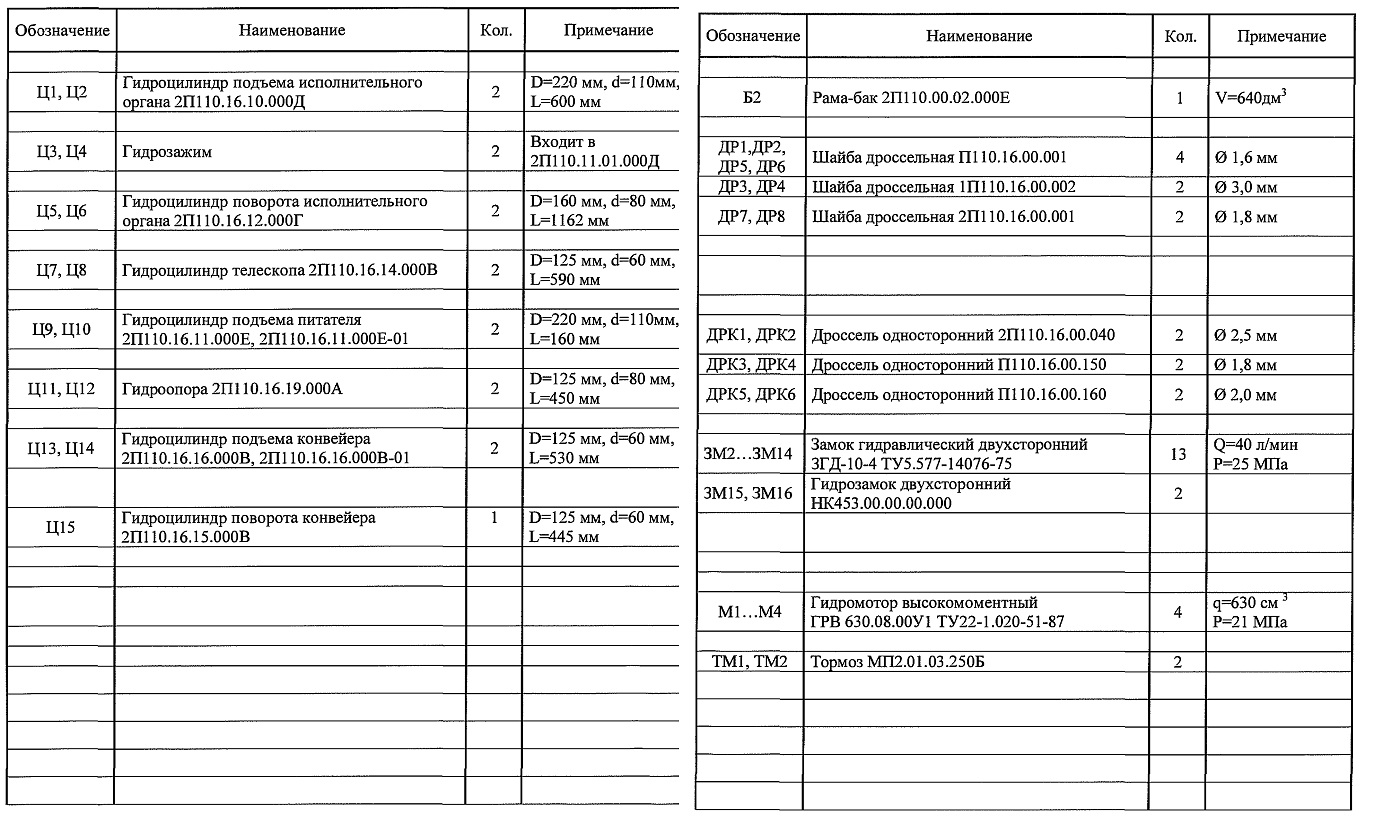

Таблица 6 - Перечень гидрооборудования по рисунку 1

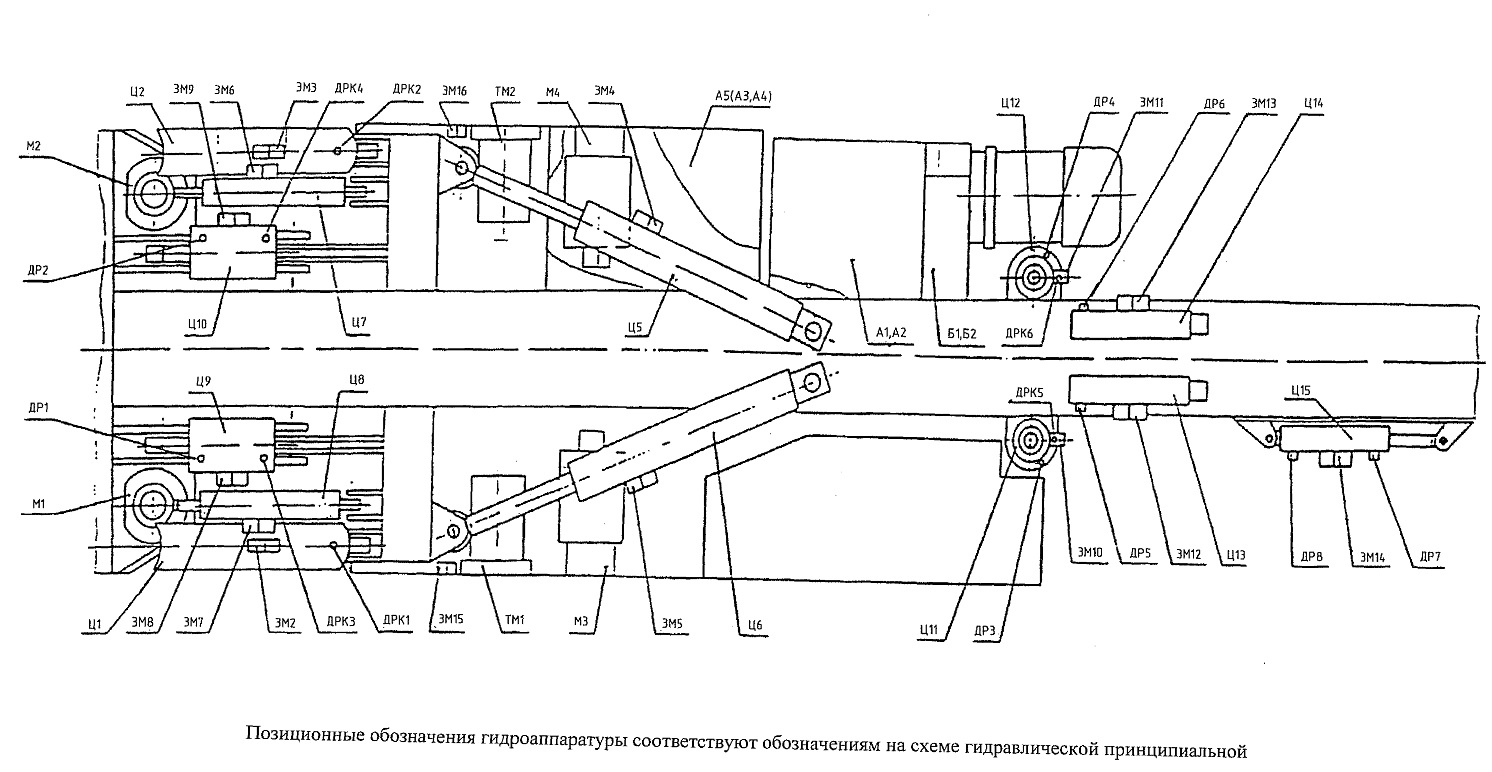

Рисунок 1-Гидрооборудование, установленное на комбайне П110-01

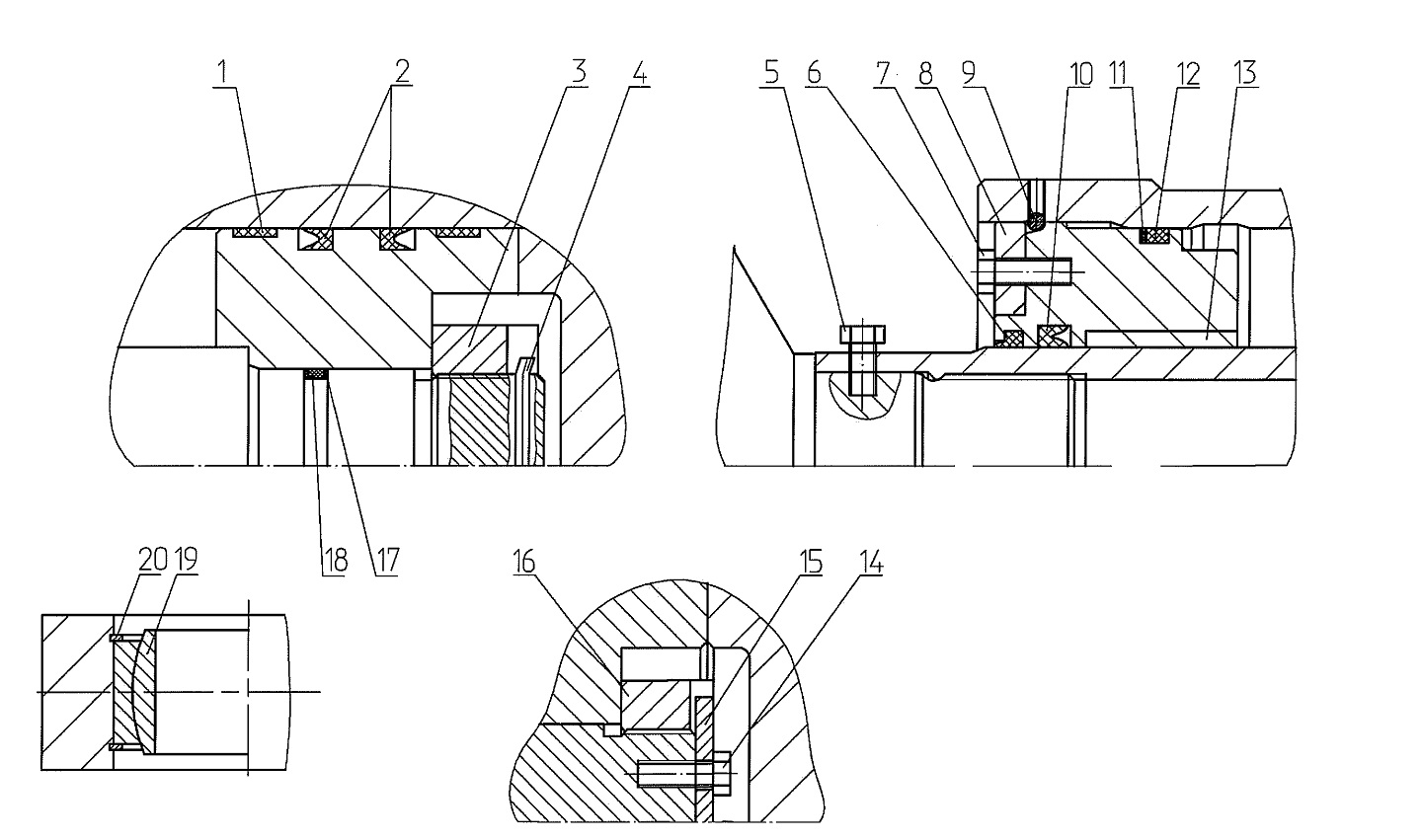

Рисунок 2- Типовые сборочные единицы гидроцилиндров
1, 13- втулка; 2-уплотнительная поршневая манжета;
3,16-гайка; 4-шплинт; 5-винт; 6-скребок; 7,14-болт; 8,15-планка;
9,20-пружинное кольцо;
10-уплотнительная штоковая манжета; 11,17-защитное кольцо; 12,18-кольцо;
19- подшипник.
