1 Комбайн П110-01. Описание и работа

1.1 Назначение комбайна П110-01


Проходческий комбайн П110-01 является комбайном избирательного действия со стреловидным исполнительным органом (ИО), предназначенным для механизации отбойки и погрузки горной массы при проведении выработок арочной, трапециевидной и прямоугольной форм сечения от 9 до 30 м2 в проходке с углом наклона ±12° по углю, породе (f<=6) и смешанному забою с максимальным пределом прочности пород при одноосном сжатии бж=120МПа (f-8) и абразивностью до 18 мг в шахтах, опасных по газу и пыли, кроме пластов, опасных по внезапным выбросам, при этом содержание пород с бж=100-120 МПа не должно превышать 30% площади забоя при суммарной присечке пород не более 85%. Схема минимального и максимального сечений выработок, производимых комбайном с одной установки, радиусов поворота комбайна для разных сечений выработок приведена в соответствии с рисунком 33.

Допускается применение комбайна для проведения выработок опасных по внезапным выбросам угля и породы с проведением мероприятий по борьбе с внезапными выбросами, в соответствии с действующей инструкцией.

Климатическое исполнение комбайна У категории размещения 5 по ГОСТ 15150-69.

Комбайн должен использоваться в выработках с обводненностью не более 2 м3/ч.

Комбайн соответствует требованиям ГОСТ 28599-90 на комбайны проходческие со стреловидным исполнительным органом третьего типоразмера, «Правилам безопасности в угольных шахтах» и «Нормативам по безопасности забойных машин, комплексов и агрегатов».

1.2

Технические характеристики комбайна П110-01

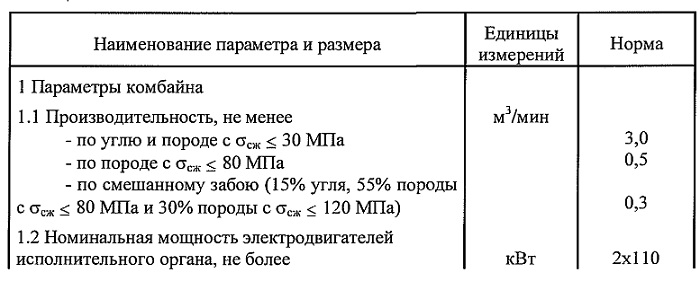

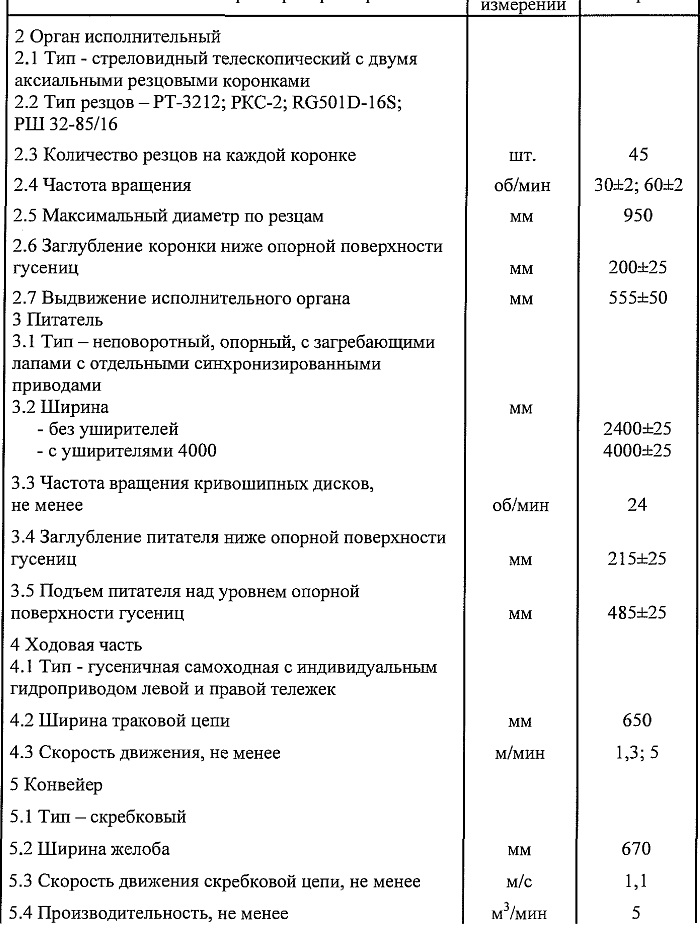

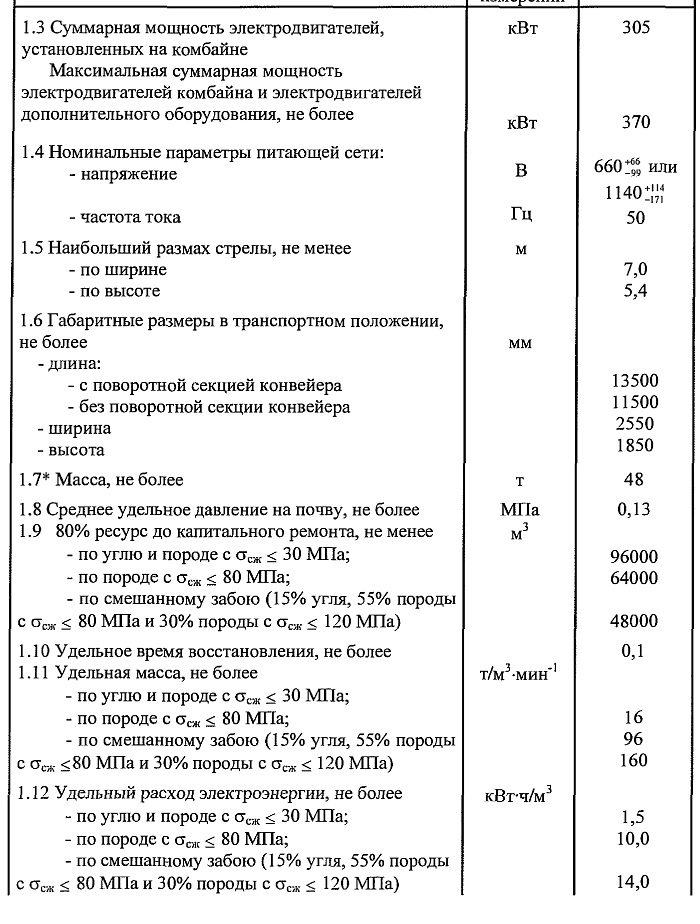

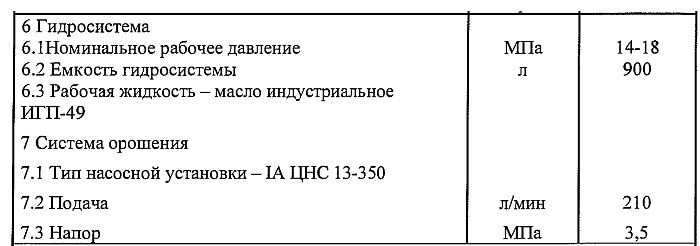

Характеристики комбайна и его составных частей приведены в таблице 1. Таблица 1

* Масса комбайна без учета комплектующего, сменного оборудования, жидких наполнителей, пылеулавливающих и оросительных установок, навесного и прицепного оборудования, запасных частей, инструмента и принадлежностей.
1.2.1 Конструкция комбайна обеспечивает возможность работы встроенной внутренней системой орошения с подачей воды под резец.

1.2.2 Управление комбайном - с пульта носимого по беспроводному каналу связи или с пульта переносного по двухпроводному каналу связи (основной режим) или с местного пульта управления (наладочный режим).

1.2.3 Основные отличительные особенности комбайна:

- двухдвигательный привод (2x110 кВт) исполнительного органа, позволяющий получить примерно одинаковый крутящий момент на двух скоростях вращения коронок (30 и 60 об/мин);

- последовательный запуск двигателей исполнительного органа с выдержкой в 2-3 с;

- использование в раме исполнительного органа гидрозажимов для компенсации износа направляющих редуктора при его телескопировании;

- разнесенные опоры подвески исполнительного органа, увеличивающие прочность и жесткость конструкции;

-опорный питатель со сменными уширителями, позволяющими увеличить фронт погрузки с 2400 мм до 4000 мм;

-двухдвигательный симметричный электропривод конвейера (2x15 кВт) с открытым желобом и сменной подъемно-поворотной секцией;

- унифицированные гидроприводы питателя и ходовых тележек;

-малая строительная высота (1600мм), позволяющая разместить над комбайном, при необходимости, дополнительное вспомогательное оборудование (монорельс с устройствами для подъема верхняка крепи, перегружатель и т. п.);

- безредукторная маслостанция с трехсекционным шестеренным насосом;

- две скорости перемещения гусеничного хода:

1) рабочая 1,3 м/мин;

2) маневровая - 5 м/мин.

1.3 Состав комбайна П110-01

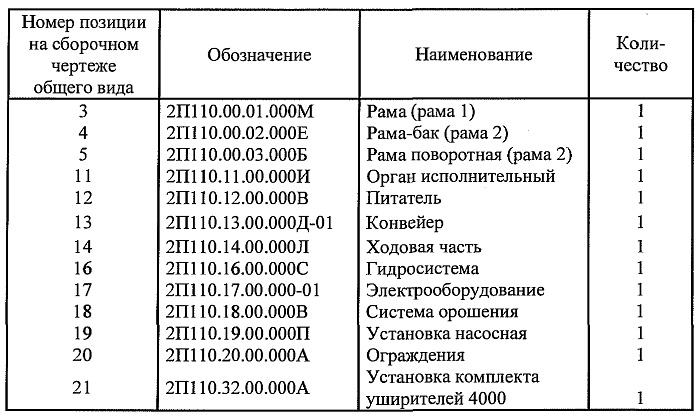

1.3.1 Комбайн (рисунок 1 2П110.00.00.000НРЭ1) состоит из основных частей, наименование, обозначение и количество которых приведено в таблице 2.

Таблица 2

1.3.2 В комплект поставки комбайна также входят:

- комплект одиночный запасных частей, инструмента и принадлежностей (по ведомости ЗИП);

- комплект эксплуатационной документации по ведомости эксплуатационных документов.
