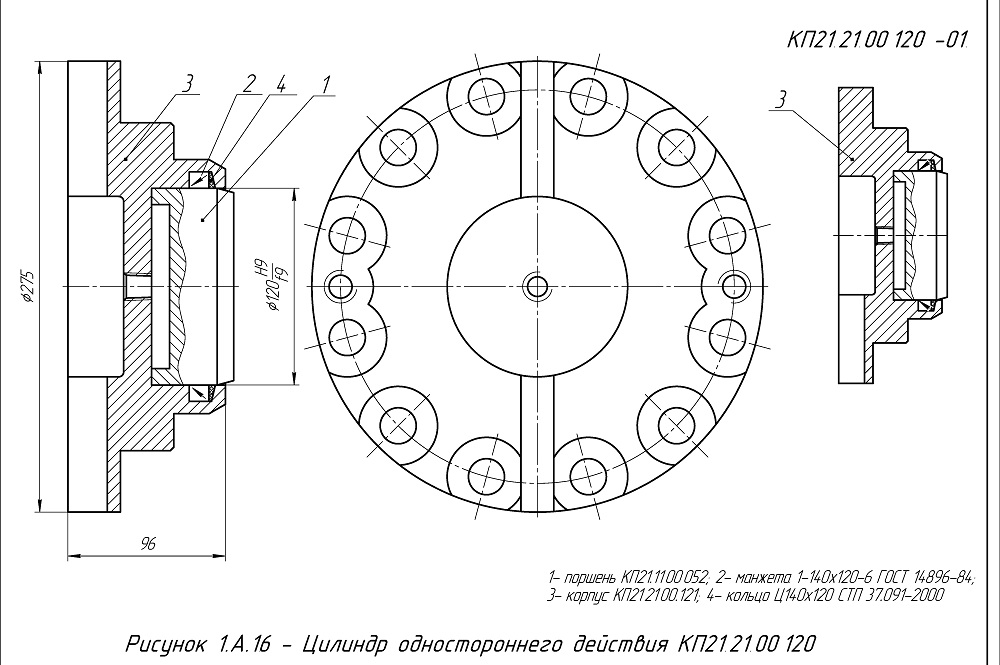

Рисунок 1.A.16 - Цилиндр одностороннего действия КП212100 120 комбайна КП21

Рисунок 1А.17 - Гидроцилиндр (телескоп) КП21.0100.110 комбайна КП21

1- втулка 210535190; 2- цилиндр 6 сборе 310833 760; 3- поршень 125 СТП580-96; 4-угольник 310301002; 5- кольцо 210202085; 6- шток 312006175;
7- шплинт 620509023; 8-штуцер 310102002;
10- кольцо 045-050-30-2-3 ГОСТ 9833-73, 11- кольцо 115-125-58-2-3 ГОСТ 9833-73; 12-манжето 1-125x105-6 ГОСТ 14896-84, 13- чистильщик 1-60-3 ОСТ 1244.003-77, 14- гайка М48хЗ СТП 75-71;
16-кольцо Ц-75x60 СТП37091-2000; 17-кольцо П-125x105 СТП37091-2000, 18-манжета 1-75x60-3 СТП37091-2000; 19-заглушка 4-М20х1,5 СТП 042-98
Масса 69 кг
