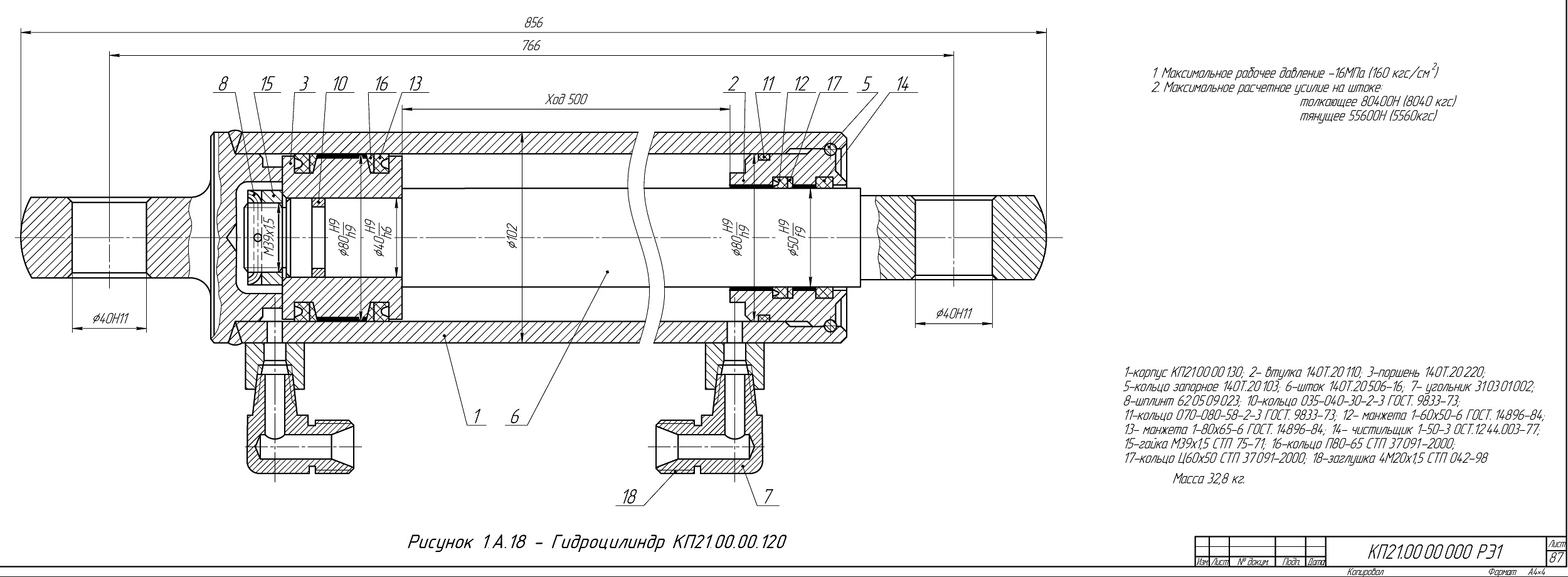

Рисунок - Гидроцилиндр КП2100.00.120 комбайна КП21

Рисунок 1А.18 - Гидроцилиндр КП2100.00.120 комбайна КП21

I-корпус КП210000130; 2- бтулка 140Т.20110; 3-поршень 140Т.20220;

5-кольцо запорное 1WT.20103, 6-шток 140Т.20506-16; 7-угольник 310301002; 8-шплинт 620509023; 10-кольцо 035-040-30-2-3 ГОСТ. 9833-73,

II-кольцо 070-080-58-2-3 ГОСТ 9833-73; 12- манжета 1-60x50-6 ГОСТ 14896-84; 13- манжета 1-80x65-6 ГОСТ 14896-84; 14- чистильщик 1-50-3 OCT. 1244.003-77; 15-гайка М39х1,5 СТП 75- 71; 16-кольцо П80-65 СТП37091-2000;

17-кольцо Ц60х50 СТП37091-2000, 18-заглушка 4М20х15 СТП 042-98
Масса 32,8 кг.
