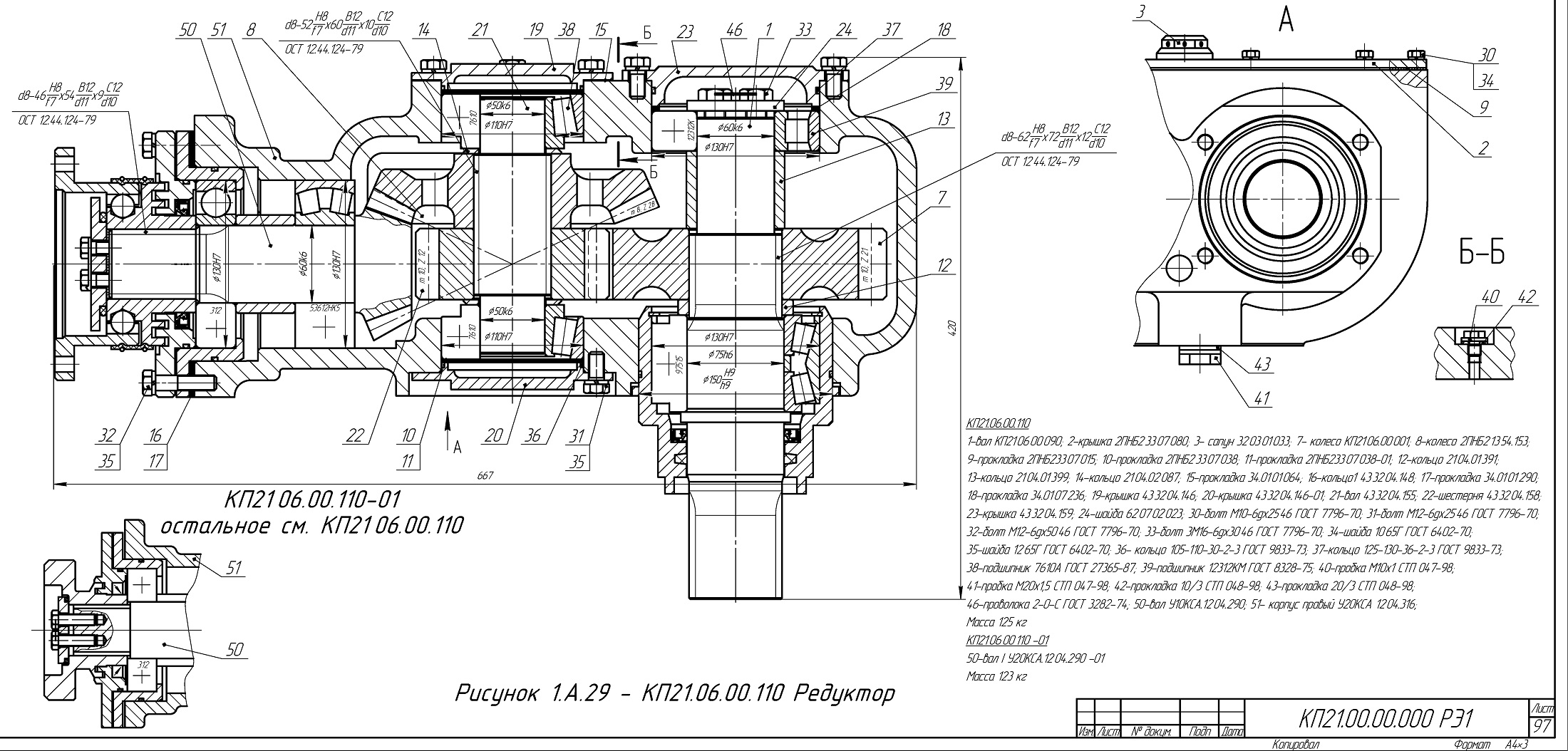

Рисунок 1.А.29 - КП21.06.00.110 Редуктор комбайна КП21
КП21.06.00.110
1-бал КП210600090; 2-крышка 2ПНБ23307080; 3- сапун 320301033; 7- колесо
КП2106.00001; 8-колесо 2ПНБ21354.153; 9-прокладка 2ПНБ23307015;
10-прокладка 2ПНБ23307038; 11-прокладка 2ПНБ23307038-01; 12-кольцо
2104.01391; 13-кольцо 2104.01399; 14-кольцо 2104.02087; 15-прокладка
34.0101064; 16-кольцо1433204.148; 17-прокладка 34.0101290; 18-прокладка
34.0107236; 19-крышка 433204.146; 20-крышка 433204.146-01; 21-вал
433204.155; 22-ШЕстЕрня 433204.158; 23-крышка 433204.159; 24-шайда
620702023; 30-болт М10-6дх2546 ГОСТ 7796-70; 31-болт М12-6дх2546 ГОСТ
7796-70; 32-долтМ12-6дх5046 ГОСТ 7796-70; 33-болт ЗМ16-6дхЗО46ГОСТ
7796-70; 34-шайба 1065ГГОСТ6402-70;
35-шайба 1265ГГОСТ6402-70; 36- кольцо 105-110-30-2-3ГОСТ 9833-73;
37-кольцо 125-130-36-2-3ГОСТ 9833-73; 38-подшипник 7610А ГОСТ27365-87;
39-подшипник 12312КМГОСТ8328-75; 40-пробкаМ10х1 СТП047-98;
41-пробка М20х1,5 СТП 04 7-98; 42-прокладка 10/3 СТП 048-98;
43-прокладка 20/3 СТП 048-98;
46-проволока 2-0-С ГОСТ 3282-74; 50-бал У10КСА.1204.290; 51- корпус
правый У20КСА 1204.316;
Масса 125 кг КП210600110-01 50-бал / У20КСА 1204.290 -01 Мосса 123 кг
