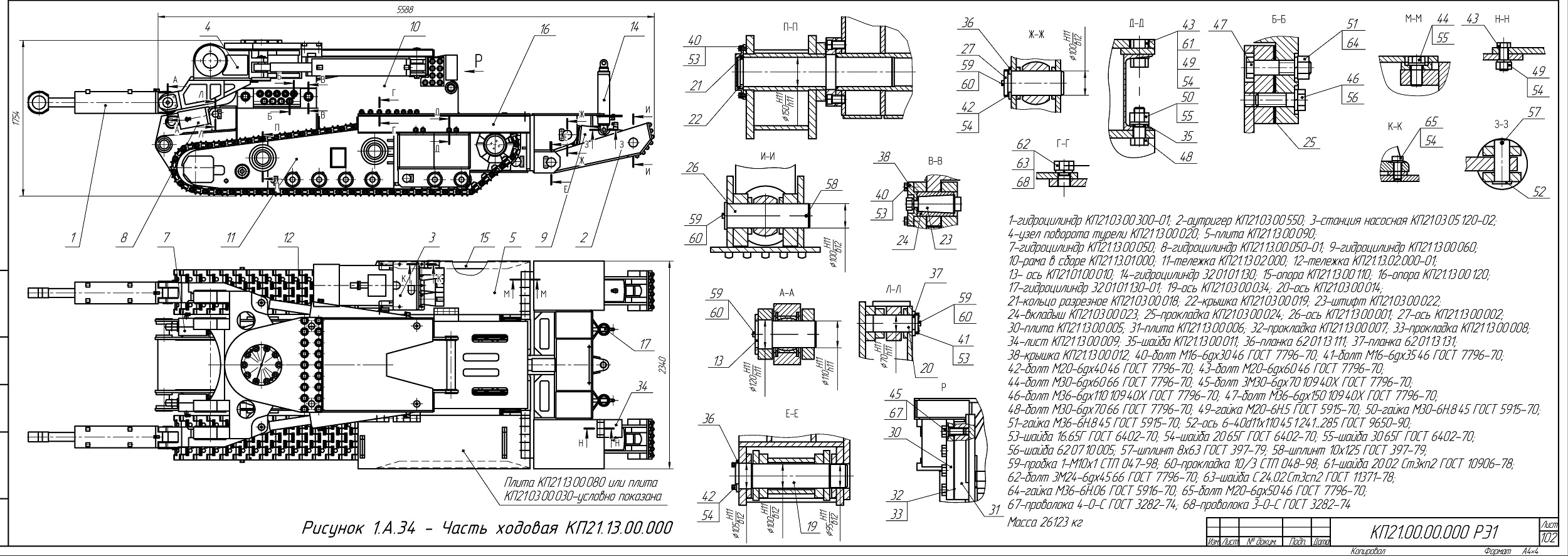

Рисунок 1.А.34 - Часть ходовая комбайна КП21.13.00.000

1-гидроцилиндр КП21'0300300-01; 2-аутригер КП210300550; 3-станция насосная КП210305120-02;

4-узел подорота турели КП211300020; 5-плита КП211300090;

7-гидроцилиндр КП21.1300050; 8-гидроцилиндр КП2113.00050-01; 9-гидроцилиндр КП211300060;

10-рама 6 сдоре КП2113.01 ООО; 11-тележка КП21.1302ООО; 12-тележка КП21.13.02.000-01;

13- ось КП210100010; 14-гидроцилиндр 320101130; 15-опора КП211300110; 16-опора КП21.1300120; 17-гидроцилиндр 320101130-01; 19-ось КП210300034; 20-ось КП210300014,

21-кольцо разрезное КП210300018, 22-крышка КП210300019; 23-штифт КП210300022,

24-дкладыш КП210300023; 25-прокладка КП210300024; 26-ось КП211300001; 27-ось КП211300002; 30-плита КП211300005; 31-плита КП211300006; 32-прокладка КП211300007; 33-прокладка КП211300008; 34-лист КП211300009; 35-шай5а КП21.1300011; 36-планка 620113111 37-планка 620113131;

38-крышка КП21.1300012, 40-долт М16-6дх3046 ГОСТ 7796-70; 41-Волт М16-6дх3546 ГОСТ 7796-70; 42-Волт М20-6дх4046 ГОСТ 7796-70; 43-Волт М20-6дх6046 ГОСТ 7796-70;

44-Волт М30-6дх6066 ГОСТ 7796-70; 45-Волт 3M30-6gx7010940ХГОСТ 7796-70;

46-Валт М36-6дх11010940ХГОСТ 7796-70; 47-Волт М36-6дх15010940ХГОСТ 7796-70;

48-Волт М30-6дх7066 ГОСТ 7796-70; 49-гайка М20-6Н5ГОСТ5915-70, 50-гайка М30-6Н.845ГОСТ5915-70, 51-гайка М36-6Н.845ГОСТ5915-70; 52-ось 6-40д11х110451241.285ГОСТ 9650-90;

53-шайВа 16.65ГГОСТ 6402-70; 54-шайВа 2065ГГОСТ6402-70; 55-шайВа 3065ГГОСТ 6402-70;

56-шайВа 620710005; 57-шплинт 8x63 ГОСТ397-79, 58-шплинт 10x125ГОСТ397-79;

59-проВка 1-М10х1 СТП047-98; 60-прокладка 10/3СТП048-98; 61-шайВа2002СтЗкп2ГОСТ 10906-78; 62-Волт ЗМ24-6дх4566 ГОСТ 7796-70; 63-шайВа С24.02СтЗсп2ГОСТ 11371-78,

64-гайка М36-6Н.06 ГОСТ5916-70; 65-Волт М20-6дх5046 ГОСТ 7796-70;

67-про6олока 4-0-С ГОСТ3282-74; 68-продолока 3-0-С ГОСТ3282-74

Масса 26123 кг
