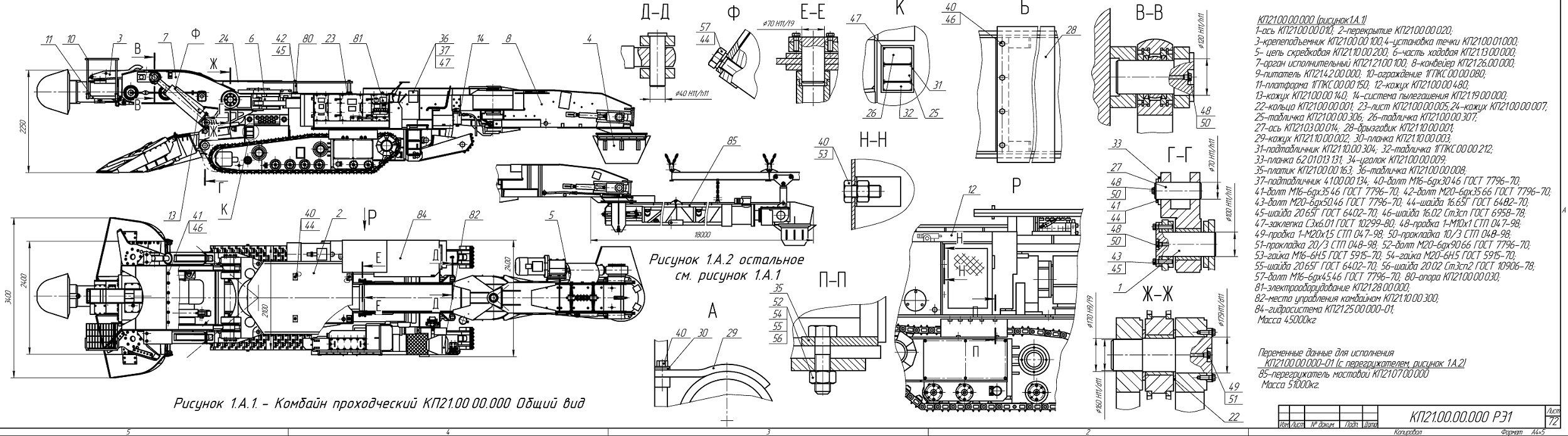

Рисунок 1.А.1. - Комбайн проходческий КП21.0000.000 Общий вид

КП210000000 (ducuhokIA. 1)

I-ось КП210000010; 2-ПЕрЕкрытиЕ К/1210000020;

З-кропЕподъЕмник КП210000 100; 4-установка точки К/1210001000;

5- цепь скребковая КП211000200; 6-часть ходовая КП211300000;

7-орган исполнительный КП212100100; 8-конвейер КП2126.00ООО; 9-питатоль КП214200000; 10-ограждение 1ГПКС0000080;

II-платформа 1ГПКС0000150; 12-кожух КП210000480;

13-кожух КП210000140; 14-система пылегашения КП211900000;

22-кольцо КП210000001; 23-лист КП210000005; 24-кожух КП210000007; 25-табличко КГ/210000306; 26-табличка К/1210000307;

27-ось КП210300014; 28-брызговик КП211000001,

29-кожух КП21.1000002; 30-планка КП21.1000003;

31-побтабличник КГ/2110.00304; 32-табличка 1ГПКГ0000212;

33-планко 6201013131; 34-уголок КП210000009;

35-платик КП210000163; 36-табличка КГ/210000008;

37-побтабличник 410000134,- 4,0-болт М16-6ух3046 ГОГТ 7796-70;

41-болт М16-6ух3546 ГОГТ 7796-70; 4.2-болт М20-6ух3566 ГОГТ 7796-70; 43-болт М20-6ух50.46 ГОГТ 7796-70; 44-шайба 16.65ГГОГТ 6482-70; 45-шайба 2065ГГОГТ6402-70; 46-шайба 16.02 ГтЗсп ГОГТ6958-78; 47-заклопка Г3х6.01 ГОГТ 10299-80; 48-пробка 1-М10х1 ГТП047-98; 49-пробка 1-М20х15ГТП047-98; 50-прокладка 10/3 ГТП048-98; 51-прокладка 20/3 ГТП 048-98; 52-болт М20-6ух9066 ГОГТ 7796-70; 53-гайка М16-6Н.5ГОГТ5915-70; 54-гайка М20-6Н.5ГОГТ5915-70; 55-шайба 2065ГГОГТ6402-70; 56-шайба 2002 ГтЗсп2ГОГТ 10906-78; 57-болт М16-6ух45.46 ГОГТ 7796-70; 80-опора КП210000030;

81-злектрооборудование КП212800000;

82-МЕсто управления комбайном КП21.1000300;

84 -гидросистема КП212500000-01;

Мосса 45000кг
Переменные донныо для исполнения КП210000000-01 !с перегрижателем, рисунок 1А.2) 85-ПЕрЕгружатоль мостовой КП210700000 Мосса 51000кг
