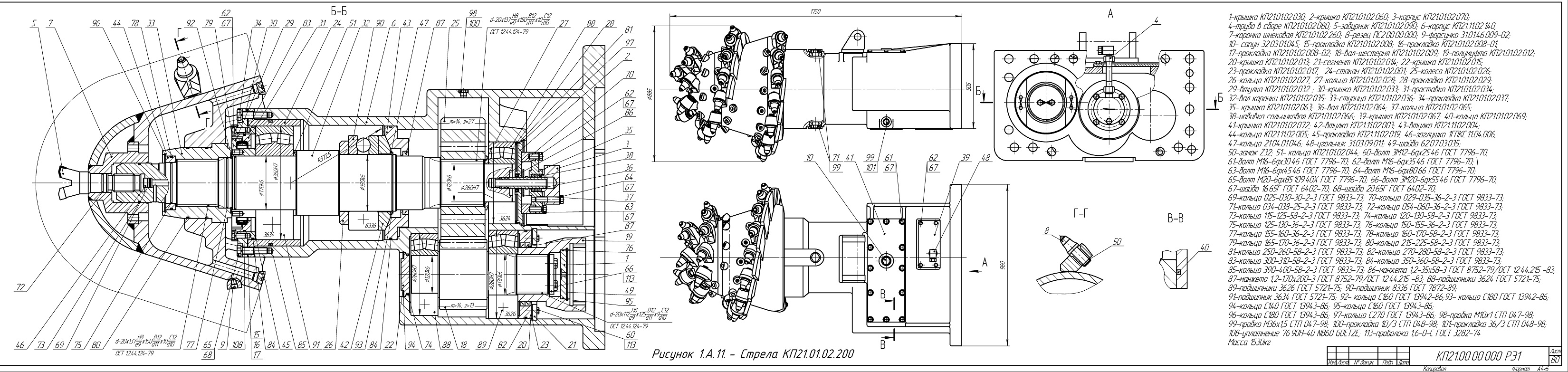

Рисунок - Стрела КП21.01.02.200 комбайна КП21

Рисунок 1.А.11. - Стрела КП21.01.02.200 комбайна КП21

1-крышко КП21.01.02030; 2-крышко КП21.0102060; 3-корпус КП21М02070 4-труВо 6 сборе КП210102080; 5-зобурникКП210102090 6-корпусКП21.11.021.40;

7-коронко шнековая КП21.01.02260; 8-резец ПС20000000; 9-форсунко 31.01.46009-02;

10- сапун 320301.045; 15-прокладка КП21.01.02008, 16-прокладко КП21.01.02008-01-17-прокладка КП21.01.02008-02; 18-бал-шестерня КП21.01.02009; 19-полумуфто КП21.01.02012; 20-крышко КП21.01.02013; 21-сегмент КП21.01.0201.4, 22-крышко КП21.01.02015;

23-прокладко КП21.01.02017, 24-стакан КП21.01.02.001; 25-колесо КП2101.02026;

26-кольцо КП21.01.02027 27-кольцо КП21.01.02028, 28-прокладко КП21.01.02029;

29-Втулка КП2101.02032, 30-крышко КП2101.02033, 31-простабко КП21.01.02034,

32-дол коронки КП21.01.02035; 33-ступицо КП21.0102036; 34-прокладко КП210102037 35- крышка КП21.01.02063; Зб-бол КП21.01.02064, 37-кольцо КП210102065;

38-наВибка сальникобая КП21.01.02066; 39-крышко КП21.01.02067; 40-кольцо КП21.01.02069;

41-крышка КП21.01.02072; 42-бтулко КП21.11.02003; 43-бтулка КП21.11.02004;

44-кольцо КП21.11.02005, 45-прокладко КП21.11.0201.9; 46-заглушко 1ГПКС1.1.04.006;

47-кольцо 21.04.01.046; 48-угольник31.030901.1, 49-шайВо 620703035;

50-замок Z32; 51, кольцо КП21.01.02044, 60-долт ЗМ12-6ух2546 ГОСТ 7796-70;

61-Волт М16-6ух3046 ГОСТ 7796-70; 62-Волт М16-6дх3546 ГОСТ 7796-70; I 63-дот М16-6дх4546 ГОСТ 7796-70, 64-Волт М16-6дх8066 ГОСТ 7796-70,

65-Волт М20-6дх8510940ХГОСТ 7796-70, 66-Волт ЗМ20-6дх5546 ГОСТ 7796-70;

67-шайВо 1665ГГОСТ 6402-70; 68-шайВа 2065ГГОСТ 6402-70,

69-кольцо 025-030-30-2-3 ГОСТ 9833-73; 70-кольцо 029-035-36-2-3 ГОСТ 9833-73;

71-кольцо 034-038-25-2-3 ГОСТ 9833-73, 72-кольцо 054-060-36-2-3 ГОСТ 9833-73,

73-кольцо 115-125-58-2-3 ГОСТ 9833-73; 74-кольцо 120-130-58-2-3 ГОСТ 9833-73;

75-кольцо 125-130-36-2-3 ГОСТ 9833-73; 76-кольцо 150-155-36-2-3 ГОСТ 9833-73;

77-кольцо 155-160-36-2-3 ГОСТ 9833-73; 78-кольцо 160-170-58-2-3 ГОСТ 9833-73;

79-кольцо 165-1.70-36-2-3 ГОСТ 9833-73, 80-кольцо 215-225-58-2-3 ГОСТ 9833-73,

81-кольцо 250-260-58-2-3 ГОСТ 9833-73; 82-кольцо 270-280-58-2-3 ГОСТ 9833-73,

83-кольцо 300-310-58-2-3 ГОСТ 9833-73, 84-кольцо 350-360-58-2-3 ГОСТ 9833-73;

85-кольцо 390-400-58-2-3 ГОСТ 9833-73, 86-манжета 1,2-35x58-3 ГОСТ 8752-79/ОСТ 1244.215 -83, 87-манжето 1,2-1.70x200-3 ГОСТ8752-79/ОСТ 1244.215-83, 88-подшипники 3624 ГОСТ5721-75, 89-подшипники 3626 ГОСТ5721-75; 90-подшипник 8336 ГОСТ 7872-89;

91-подшипник 3634 ГОСТ5721,75; 92- кольцо С160 ГОСТ 13942-86;93- кольца С180 ГОСТ 13942-86; 94-кольцо С1.40 ГОСТ 13943-86, 95-кольцо С160 ГОСТ 13943-86;

96-кольцо С180ГОСТ 13943-86; 97-кольцо С270ГОСТ 13943-86; 98-проВкоМЮх1 СТП047-98; 99-проВко М36х1,5 СТП 047-98; 100-прокладка 10/3 СТП 048-98; 101-прокладка 36/3 СТП 048-98; 108-дплотнение 76 90Н-40 NB60 OOETZE, 113-проболока 1,6-0-С ГОСТ3282-74 Масса 1530кг
