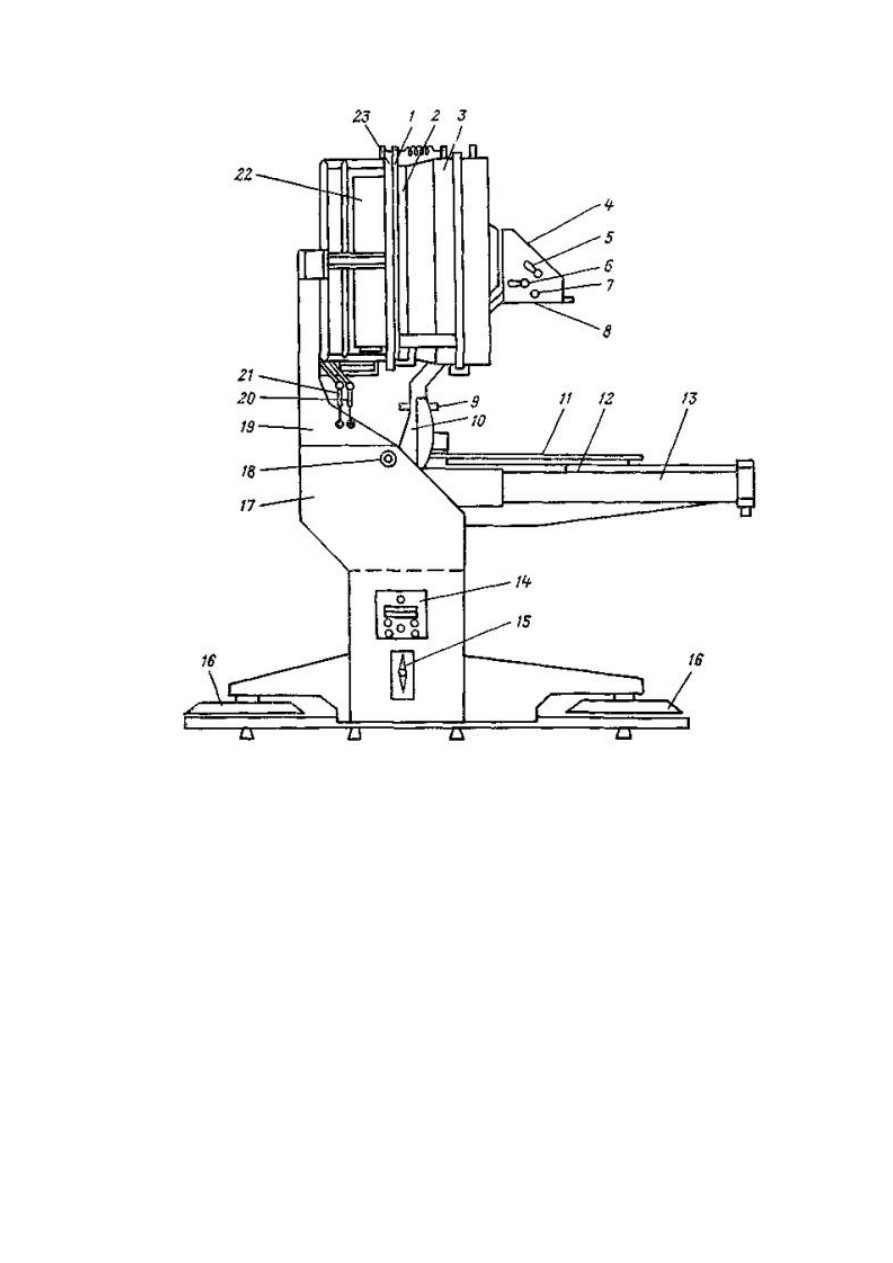

Рис. 6.2. Схема прибора

Вдоль направляющих 13 может перемещаться экран 11 и каретка 10 при помощи ходового

винта,  управляемого  через  редуктор  и  телескопический  валик  ножными  штурвалами  16.
Правый  штурвал  используется  при  горизонтальном,  а  левый  штурвал - при  вертикальном
положениях направляющих Переключение штурвалов производится ручкой 15.

На  кронштейне  каретки  10  расположена  объективная  коробка  с  плоским  зеркалом  4

наружного  серебрения  и  объективом  8  (Индустар-51,  F = 210  мм).  На  боковой  стенке
коробки  размещены  ручки:  7 - диафрагмы  объектива,  5  и  6 - наклонов  объектива  для
обеспечения резкости изображения по полю при трансформировании. Объективная коробка
снабжена красным откидным светофильтром.

Экраны 1 и 11 состоят из планшетов с матированным стеклом и кожухов осветителей 22, в

которых  размещено  по  четырнадцати  люминесцентных  ламп.  Экран  1  можно  наклонять  до
10°  в  двух  взаимно  перпендикулярных  направлениях  путем  вращения  ручек  21  и  20,
снабженных шарнирами и телескопическими валиками. Величины наклонов отсчитываются
по шкалам с ценой деления 1°.

Расстояние между экраном 11 и объективом, в зависимости от перемещений экрана вдоль

направляющих 13 (от изменения расстояния между объективом и экраном 1), изменяется с
помощью  механизма  лекального  инверсора  12.  Для  начальной  юстировки  резкости
изображения имеется специальная ручка 9. На стойке 23 укрепляется съемный осветитель 3 с

четырнадцатью  люминесцентными  лампами,  на  котором  укреплена  прижимная  рамка  2  со
шторкой.

В  пазы  стоек  23  наклоняемого  или  подвижного  экрана  может  быть  вставлена  кассета,  в

рамках которой с помощью прижимного стекла укрепляются аэроснимки, аэронегативы или
иные  картографические  материалы  размером  до 30

×30  см.  В  кассете  имеется  две  рамки,

которые  могут  перемещаться  с  помощью  винтов  в  двух  взаимно  перпендикулярных
направлениях  в  пределах ± 30 мм  для  введения  децентраций.  Перемещения  рамок
отсчитываются по шкалам.

Картографические  материалы  размером  более 30

×30  см  закрепляются  с  помощью

магнитов  на  специальной  подложке - стальном  листе,  который  навешивается  на  планшет
экрана.

На  пульте  управления  14  размещены  штепсельные  разъемы  подключения  сети  и

переносной  лампы,  тумблер  общего  включения,  контрольная  лампочка,  кнопки  включения
ламп, переключатель осветителей.

Приложение 7

Интерпретоскоп

Интерпретоскоп (рис. 7.1) предназначен для камерального дешифрирования аэроснимков

размером  до 30

×30  см,  полученных  на  фотобумаге,  фотопластинках  или  фотопленке.

Габариты прибора 128

×70×126 см, масса 176 кг.

Оптическая  часть  прибора,  включающая  панкратическую  систему,  позволяет  плавно

изменять увеличение левой и правой ветвей совместно или раздельно в пределах от 2 до 6

×

 и

от 5 до 15

×

  (после  смены  объективов).  Это  обеспечивает  стереоскопический  просмотр

разномасштабных аэроснимков или аэроснимков и фотоплана при соотношении масштабов
до 1:7,5. Стереомодель  местности  можно  рассматривать  как  в  отраженном,  так  и  в
проходящем свете, а также в случае, когда один из аэроснимков отпечатан на фотобумаге, а
второй - на  стекле.  Имеющиеся  в  оптической  системе  прибора  жидкостные  светофильтры
позволяют  плавно  изменять  яркость  изображения  левого  и  правого  фотоснимков,  а  с
помощью  специальных  призм  рассматриваемые  изображения  можно  оптически
поворачивать  на  любой  угол.  Диаметр  поля  зрения  в  плоскости  снимка  зависит  от
увеличения  изображения  и  определяется  по  формуле: 200 : v  (мм).  Для  устранения
продольных и поперечных параллаксов имеются рукоятки с микрометренными движениями.

Изменение превышений точек местности выполняется с помощью круглой марки; отсчет

по  шкале  продольных  параллаксов  производится  с  точностью 0,02 мм.  Для  измерения
размеров  объектов  по  аэроснимку  прилагается  стеклянная  линейка  с  миллиметровыми
делениями и на первом сантиметре - с делениями по 0,1 мм.

Интерпретоскоп,  как  правило,  не  требует  специальных  котировок.  Он  готов  к  работе

после снятия транспортировочных ограничителей (струбцин), выкрашенных в красный цвет,
и установки в горизонтальное положение с помощью регулировочных винтов 22 и круглого
уровня,  накладываемого  на  стекло  экрана.  Источник  напряжения 220 В  и 50 Гц;
потребляемая мощность 250 Вт.

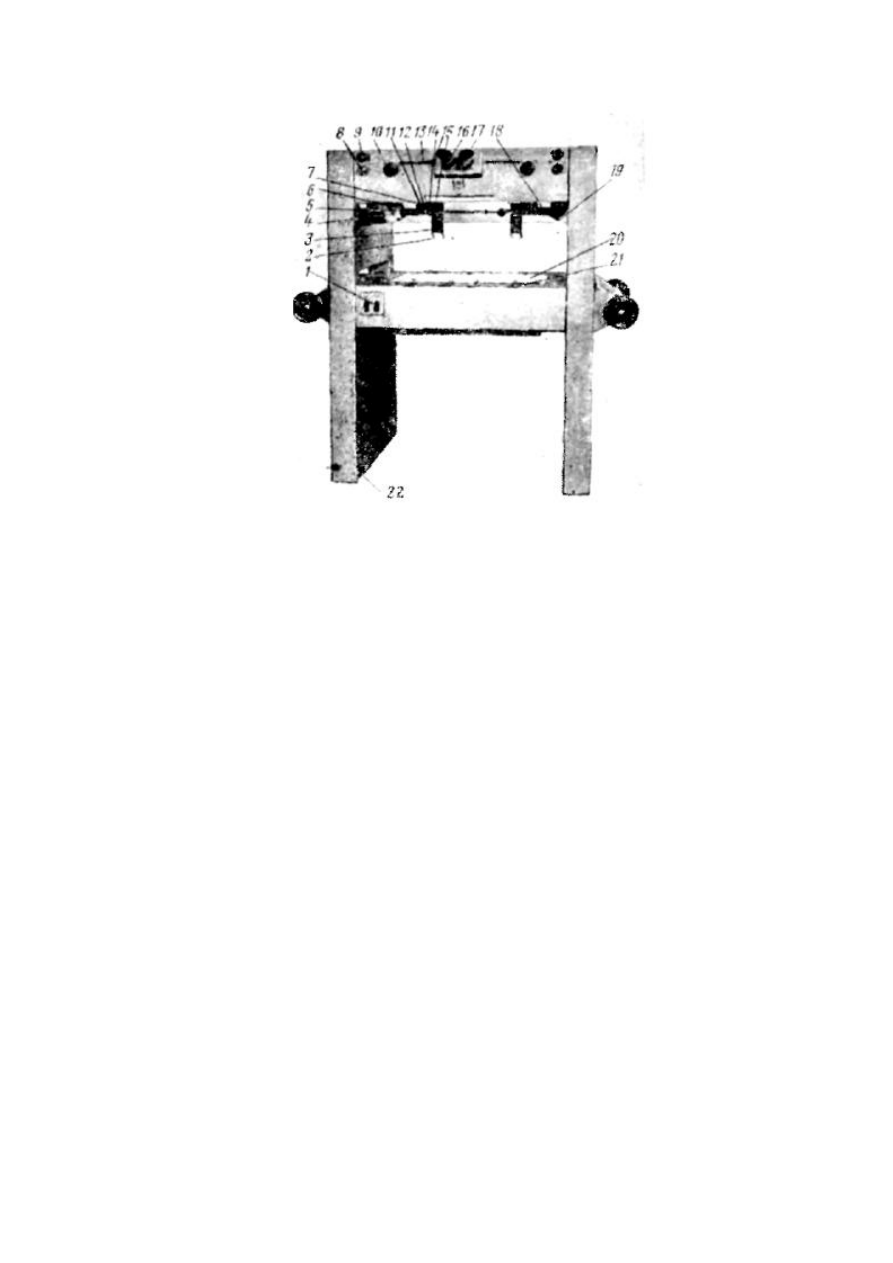

Рис. 7.1. Интерпретоскоп

Для  работы  на  приборе  аэроснимки  размещают  на  экране  20  таким  образом,  чтобы  они

занимали примерно симметричное положение относительно середины и сторон стола, были
параллельны  последним  и  отстояли  один  от  другого  приблизительно  на 3 см.  Аэроснимки
крепят специальными скобами 21 или накрывают стеклянными пластинами размером 30

×30

см, входящими в комплект прибора.

Нажимом  на  клавишу  1  включают  нужное  освещение.  Вращая  диоптрийные

установочные  кольца  16  окуляров,  получают  максимальную  резкость  изображения
измерительной марки. Перед каждым окуляром установлены оптические клинья, положение
которых показывают красные точки. Поворотом клиньев можно устранить раздвоение марки
в  совмещенном  поле  зрения  прибора  (оптические  клинья  дают  равные  смещения
изображения,  когда  обе  красные  точки  направлены  одинаково).  Затем  окуляры  17
устанавливают по глазному базису (пределы изменений 55 - 75 мм), добиваясь совмещения
обоих полей зрения.

Фокусировку  на  резкость  изображения  аэроснимков  выполняют  при  наибольшем

увеличении,  вращая  объективы  за  накатанные  головки  (2, 11).  При  работе  с  материалами
разной  плотности  добиваются  одинаковой  яркости  фотоизображений  в  обеих  ветвях,
поворачивая  рукоятки  9  управления  жидкостными  светофильтрами,  а  также  головки
фокусировки  конденсоров  19  при  увеличении  более  4

x

.  После  этого  рукоятки  8  (поворота

изображения) устанавливают на нулевой отсчет шкалы.

Уравнивание  масштабов  изображений  рассматриваемых  аэроснимков  стереоскопической

пары  осуществляется  двумя  этапами:  а)  подбором  объективов  3, 14 соответствующей
ступени  увеличений - поворотом  их  влево  или  вправо  до  защелкивания  в  установочном
гнезде;  б)  плавным  изменением  увеличения  с  помощью  рукояток  10  управления
панкратических  систем  обеих  оптических  ветвей  прибора.  При  дешифрировании
одномасштабных  аэроснимков  в  обеих  ветвях  устанавливают  одинаковые  объективы  и  по
шкалам 13 - одинаковые увеличения.

Для  ориентирования  аэроснимков  выполняют  следующие  действия.  Убедившись,  что

стопоры (12, 7) кареток «X» и «Y» не закреплены, за рукоятки 5, 18 перемещают совместно
оба  объектива  так,  чтобы  правый  из  них  стал  примерно  против  середины  правого

аэроснимка.  Затем,  придерживая  рукой  рукоятку  правой  каретки  «X»  18,  нажимают  на
разъединяющую кнопку 6 и перемещением одной левой каретки «X» устанавливают левый
объектив  приблизительно  против  середины  левого  аэроснимка.  Выбрав  на  аэроснимках
идентичные  точки,  добиваются  их  совмещения  и  стереоскопического  восприятия  модели.
Для  этого,  нажимая  на  разъединяющую  кнопку  6,  вручную  сдвигают  или  раздвигают
объективы вдоль оси «X» и, вращая правую рукоятку 18, устраняют поперечный параллакс.

При  работе  с  разномасштабными  аэроснимками  точного  уравнивания  масштабов

достигают, вращая одну из рукояток 10 управления панкратическими системами, удерживая
в  неизменном  положении  другую  рукоятку.  При  дешифрировании  аэронегативов  можно
использовать  любое  увеличение  от 2 до 15

×

,  для  отпечатков  на  фотобумаге  лучше

использовать  увеличение 6 - 7

×

.  Осуществляя  общее  рассматривание  большого  участка

стереопары,  рекомендуется  пользоваться  небольшими  увеличениями (2 - 3

×

),  что

обеспечивает  максимальное  поле  зрения.  Панкратическая  система  позволяет  легко
переходить  к  оптимальному  увеличению,  вплоть  до  указанных  выше  пределов,  для
дешифрирования любого топографического объекта.

При измерении превышений топографических объектов ориентирование аэроснимков по

начальному направлению следует выполнять более тщательно. С этой целью предварительно
отмечают  на  аэроснимках  главные  точки  и  их  изображения  на  соседних  снимках.  Получив
стереоскопическое  изображение  модели,  уточняют  ориентирование  по  начальному
направлению,  устраняя  поперечные  параллаксы  на  главных  точках.  При  совместном
передвижении  объективов  по  оси  «X»  и  зажатом  стопоре 7 каретки  «Y»  марка  не  должна
сходить  с  начального  направления.  В  противном  случае  изображение  оптически
поворачивают с помощью рукояток 8.

Выполнив  ориентирование  снимков,  освобождают  стопор 7 каретки  «Y»  и  вручную

передвигают  наблюдательную  систему  над  всей  стереоскопической  моделью,  производя
требуемые  измерения  (в  данном  случае  рекомендуется  использовать  короткотубусные
объективы  второй  ступени,  т.е.  увеличения 5 - 8 ).  Нередко  возникает  необходимость  в
подориентировании  модели  по  оси  «Y»  за  счет  разностей  углов  наклона  аэроснимков.  Это
достигается вращением рукоятки 18.

Измерение  превышений  объектов  выполняют  следующим  образом.  Вращая  рукоятку  5,

стереоскопически  наводят  марку  на  первую  точку  объекта  и  производят  отсчет
горизонтальных параллаксов: миллиметры - по шкале 15, сотые доли миллиметра - по шкале
4. Затем аналогичным путем устанавливают марку на вторую точку объекта и делают второй
отсчет. Разность отсчетов дает искомую разность горизонтальных параллаксов. Превышения
определяют по обычным формулам.

Интерпретоскоп  широко  применяется  для  дешифрирования  труднораспознаваемых  и

мелких  объектов,  а  также  для  переноса  отдешифрированных  объектов  с  аэроснимка  на
фотоплан или карту при разном их масштабе.

Интерпретоскоп применяется также для выполнения сводок по рамкам разномасштабных

аэрофотосъемочных и картографических материалов, перекоса горизонталей с аэроснимков
на фотоплан, для переколки опознаков, точек надира и др. на аэроснимках разного масштаба
и формата.

Приложение 8

Аэровизуальное обследование

В ряде районов, особенно труднодоступных, полевое обследование карт, исправленных в

камеральных  условиях  по  аэроснимкам  и  ведомственным  картографическим  материалам,
целесообразно  осуществлять  с  помощью  комбинирования  наземных  маршрутов  и
аэровизуального  обследования  местности.  Это  позволяет  существенно  сократить  сроки
полевых работ.
