при экспозиции. Для лучшего удаления краски поверхность копии слегка протирают мокрой
ватой. После полного проявления рисунка копию сушат и припудривают тальком.

Двухцветные коричнево-голубые копии карт изготавливаются путем последовательной

печати  с  расчлененных  негативов  соответствующих  элементов  карты.  Обычно  контуры  и
гидрографию печатают голубым цветом цианотипным способом, а коричневое изображение
рельефа  печатают  аргентотипным  или  хромоальбуминным  способом.  Для  точного
совмещения  расчлененных  негативов  с  ранее  отпечатанным  изображением  (обычно
голубым)  на  них  проскабливают  установочные  окна - по  два  на  каждой  стороне  рамки
трапеции  в 1 см  от  ее  углов.  Совмещение  негатива  с  основой  производят  на
светокопировальной  раме,  подсвечивая  установочные  окна  переносной  лампой.
Несовмещение углов рамок при печатании с расчлененных негативов не должно превышать
0,2 мм.

Приложение 3

Определение высоты фотографирования аэроснимка по показаниям радиовысотомера

Определение высоты фотографирования Н (над проекцией О главной точки аэроснимка на

местности) производится по показаниям радиовысотомера РВТД-А, измеряющего в момент
фотографирования аэроснимка расстояние D от самолета до ближайшей точки М местности
(рис 3.1). Высота фотографирования определяется по формуле

H = D +  D.                                                          (1)

Поправка  DD,  равная  расстоянию  между  сферами,  проведенными  из  центра  проекции  S

аэроснимка через главную и ближайшую точки, определяется при уклонах местности более
3°. Для приведения аэроснимка к заданному масштабу эта поправка может быть определена
по карте с помощью специальной палетки и формул

D = h

M

 - С;                                                            (2)

                                                 (3)

где h

M

 - превышение ближайшей точки над главной;

h

0

 - превышение сферы на расстоянии R от главной точки;

R - плановое расстояние между ближайшей и главной точками.
Палетка  представляет  собой  ортогональную  проекцию  системы  горизонтальных

окружностей поверхности сферы радиуса Н, центр которой совмещается с центром проекции
аэроснимка.  Центр  окружностей  палетки  соответствует  точке  надира  (приближенно -
главной точке) аэроснимка.

Палетку  строят  для  примерно  средней  высоты  фотографирования  Н

п

,  задаваясь

превышениями  h

0

  окружностей  сферы,  кратными 5, 10, 20 м  соответственно  для  масштаба

карты 1:10000, 1:25000, 1:50000. При  этом  радиусы  окружностей  палетки  R

п

  и

соответствующие им значения С

п

 вычисляют по формулам

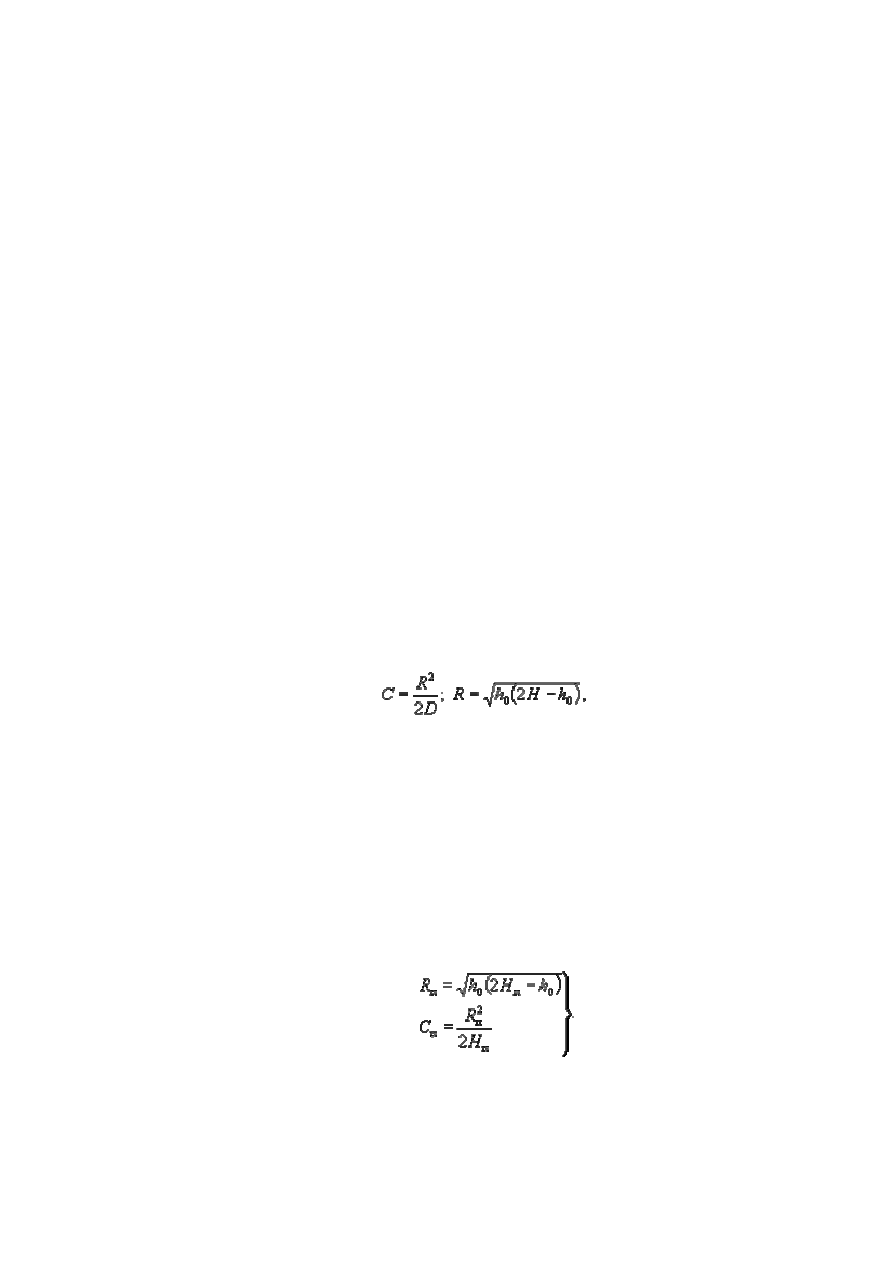

                                                   (4)

По вычисленным значениям R

п

, приведенным к масштабу карты, вычерчивают палетку в

виде  системы  концентрических  окружностей  с  общим  центром.  На  каждой  окружности
подписывают  соответствующие  ей  значения  h

0

  и  С

п

.  Палетка  для  карты  масштаба 1:25000

при H = 5000 м показана на рис 3.2.

Определение поправки DD производится следующим образом.
На  карте  определяют  положение  главной  точки  аэроснимка  путем  опознавания  или

обратной  засечкой  способом  Болотова  по  ближайшим  контурным  точкам.  Палетку
накладывают на карту, совмещая ее центр с положением главной точки, и по горизонталям
определяют превышения h

i

, относительно главной точки для выделяющихся более высоких

точек местности (особенно вблизи главной точки). Для этих же точек определяют значения
(h

0

)

i

, интерполируя их между окружностями палетки, и вычисляют разности h

i

 - (h

0

)

i

.

Если эти разности отрицательны, то

∆D = 0 и H = D.

Если эти разности положительны, то наибольшая из них соответствует ближайшей точке

отражения радиоволн радиовысотомера. Тогда h

m

 = h

i

 при h

i

 - (h

0

)

i

 = max.

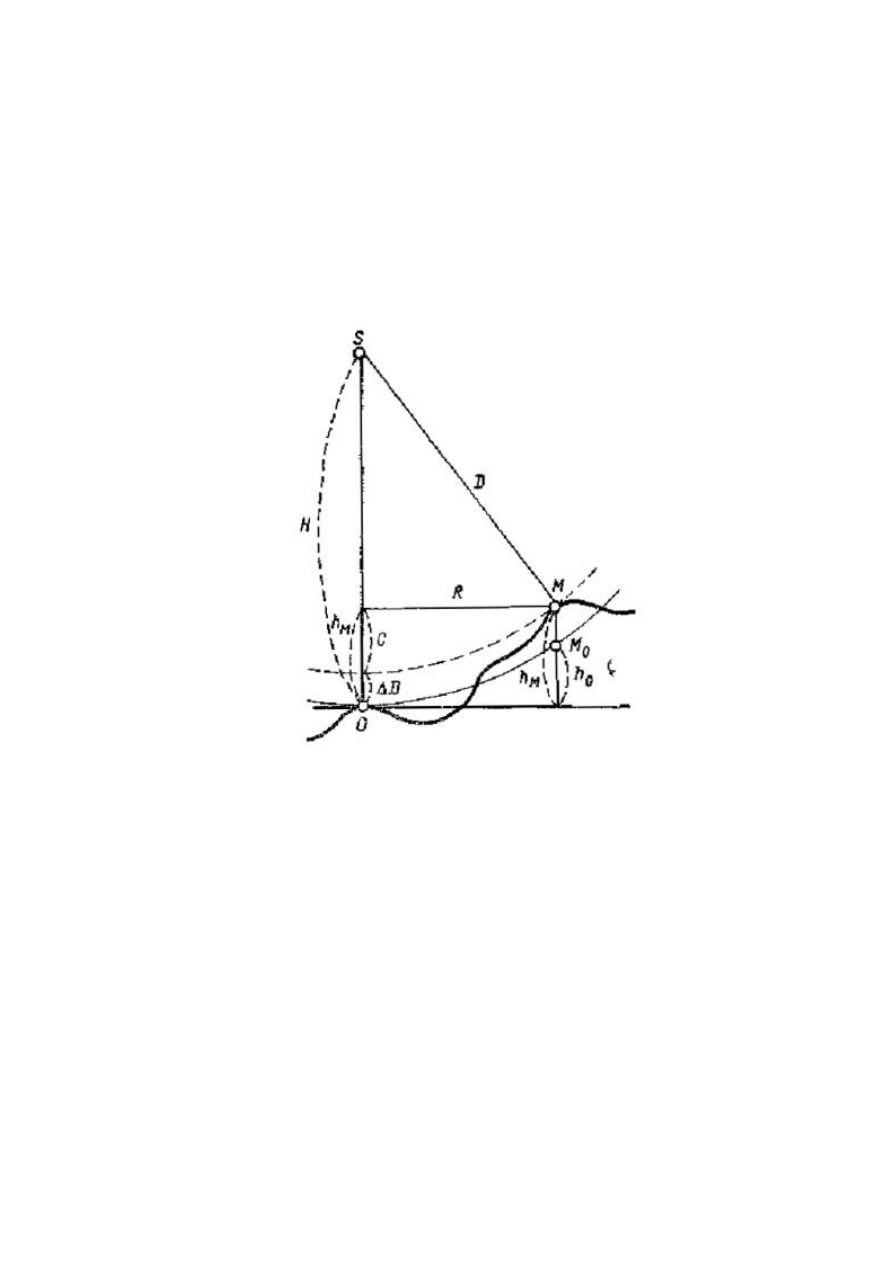

Рис. 3.1. Определение высоты фотографирования

Палетка

для определения поправок

в показания радиовысотомера

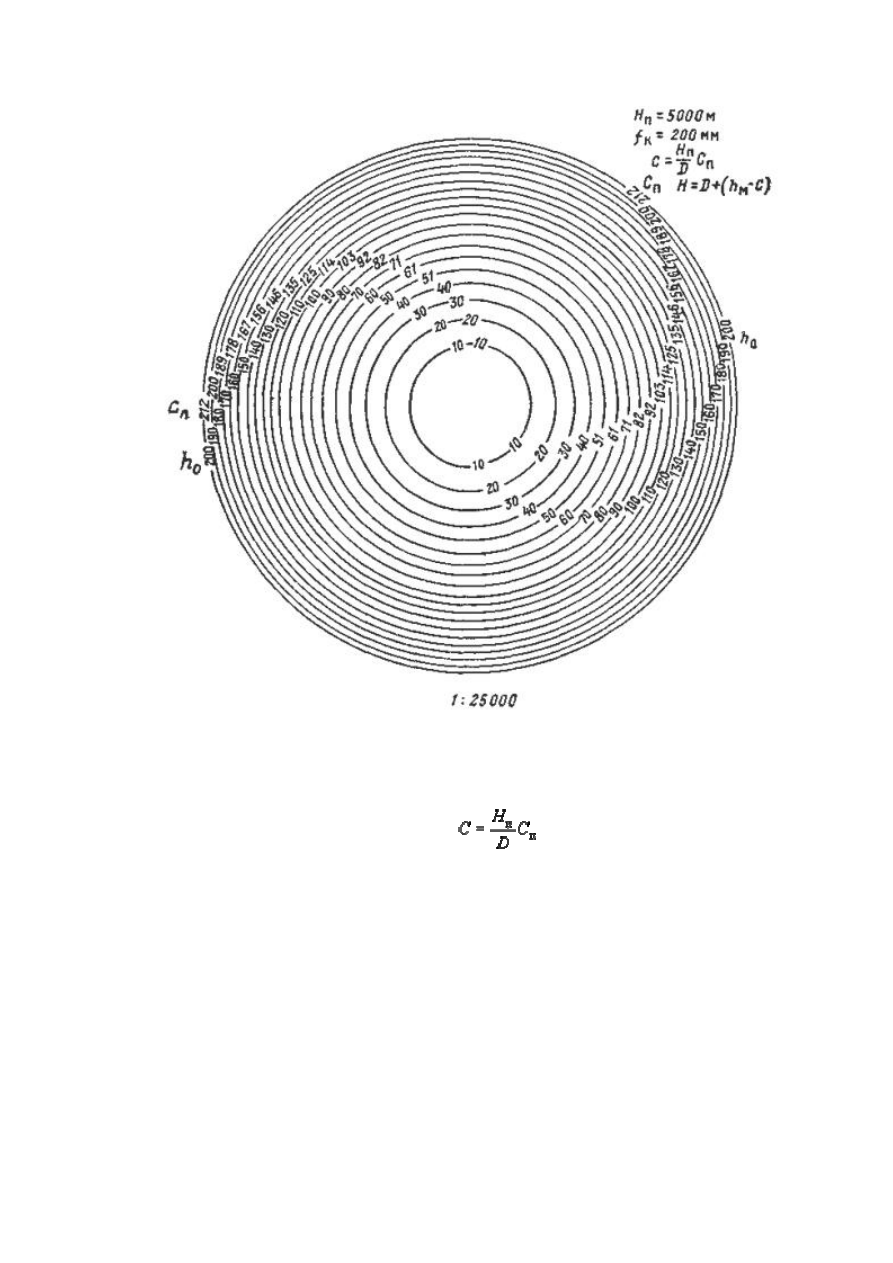

Рис. 3.2. Палетка для определения поправок в показания радиовысотомера

Определив  величину  h

m

  и  значение  С

п

  (подписано  на  соответствующей  окружности

палетки), вычисляют значение С:

                                                            (5)

и величины ∆D и H - по формулам (2) и (1).

Полученные  значения  H  должны  быть  исправлены  за  влияние  систематической

инструментальной ошибки радиовысотомера для данной его установки на самолете, а также
за  влияние  систематических  погрешностей,  вызванных  свойствами  подстилающей
поверхности.  Если  показания  радиовысотомера  получены  над  водной  поверхностью,  то
полученное значение H увеличивают на 3 м. Показания радиовысотомера над густым спелым
лесом  увеличивают  на  половину  высоты  древостоя  (поправка  приближенная),  показания
радиовысотомера  не  изменяются,  если  они  получены  над  редким  лесом,  мелколесьем,  над
густым и высоким лесом с чахлыми кронами деревьев.

В пересеченной и всхолмленной местности с крутыми склонами, когда расстояния между

горизонталями  карты  близки  к  расстояниям  между  окружностями  палетки,  положение  и
высотная отметка «ближайшей» точки иногда определяются недостаточно уверенно. Высоту
фотографирования  для  таких  (i)  аэроснимков  следует  определять  по  значениям  H,

полученным  для  предыдущих (1) и  последующих  (n)  аэроснимков,  используя  показания
статоскопа и отметки «A» проекций главных точек аэроснимков, определяемые по карте,

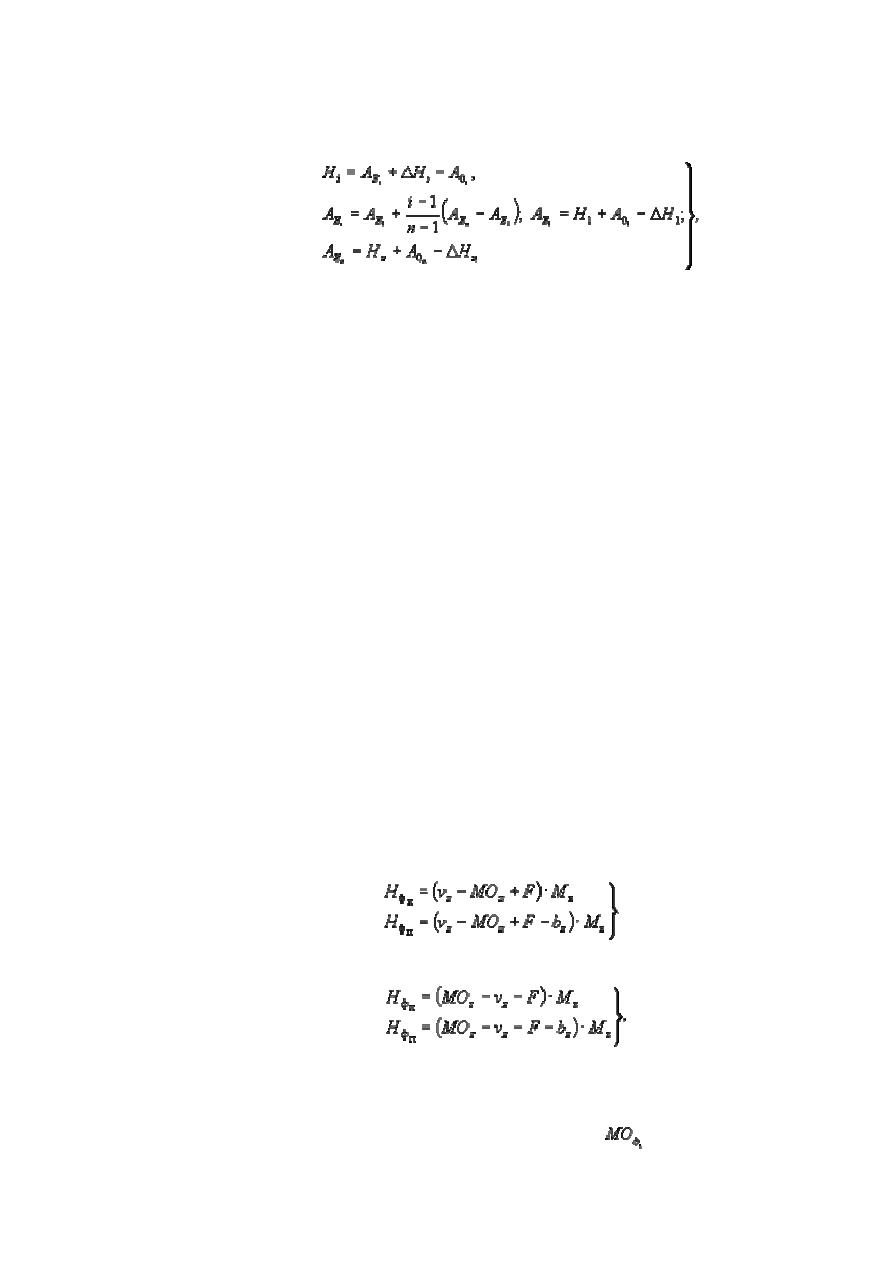

                        (6)

где

∆H - превышение центров фотографирования над изобарической поверхностью;
А

Е

 - высота изобарической поверхности;

1, ..., i,..., n - порядковые номера аэроснимков.

Приложение 4

Определение систематической инструментальной погрешности радиовысотомера

Систематическую инструментальную погрешность ∆R радиовысотомера, постоянную при

неизменной  установке  прибора  на  самолете  (длины  и  расположения  антенных  кабелей),
можно определять путем сравнения соответствующих значений высоты фотографирования,
получаемых по показаниям радиовысотомера и фотограмметрическими способами. Значение
∆R  можно  определять  и  по  плановым  сетям  фотограмметрического  сгущения,  в  которых
построение базисов выполняется в заданном масштабе по показаниям радиовысотомера.

Ошибка определения величины DR не должна превышать 0,1 мм в масштабе карты.
Определение  систематической  погрешности  радиовысотомера  по  разности  между

значениями высот фотографирования, полученными из показаний радиовысотомера H

R

 и из

фотограмметрических определений H

ф

, производится по формуле

∆R = (H

R

 - H

ф

)

cp

.                                                         (7)

Поправка имеет обратный знак.
Для  определения  H

ф

  подбираются  отдельные  стереопары  открытой  плоскоравнинной

местности, которые обеспечены двумя планово-высотными опознаками, расположенными по
разные стороны от базиса.

На  универсальном  приборе  производят  взаимное  ориентирование  аэроснимков  каждой

стереопары, затем выполняется продольное горизонтирование стереомодели по показаниям
статоскопа,  а  поперечное  горизонтирование  модели  и  ее  масштабирование - по  планово-
высотным опознакам. После этого определяют высоты фотографирования левого и правого
аэроснимков модели по следующим формулам.

При работе на стереографе:

                                         (8)

При работе на стереопроекторе:

                                        (9)

где v

z

 - отсчет по шкале высот универсального прибора;

MO

z

 - место нуля шкалы высот;

F - фокусное расстояние прибора;

b

z

 - отсчет по шкале b

z

 (по показаниям статоскопа) с учетом

;
