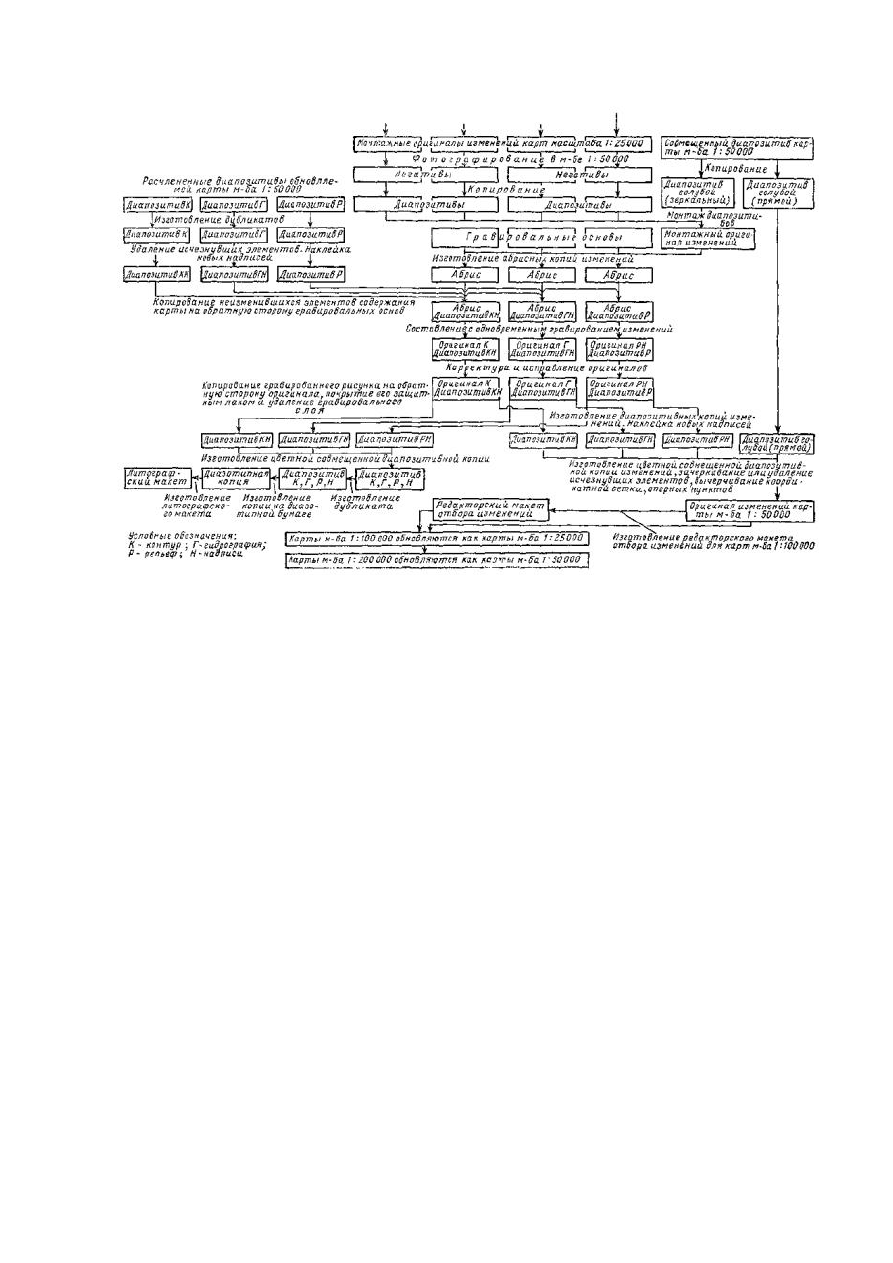

Рис. 7. Схема технологии обновления карт всего масштабного ряда методом двойного

копирования


После  изготовления  диапозитивных  копий  изменений  награвированный  рисунок

копируют

на

обратную

сторону

оригиналов,

наносят

на

него

защитный

(полибутилметакрилатовый)  лак  и  смывают  гравировальный  слой.  В  результате  получают
расчлененные  диапозитивы  (издательские  оригиналы)  обновленной  карты.  Затем  обычным
путем изготавливают цветной совмещенный диапозитив, черный совмещенный диапозитив и
литографский макет.

Обновление карт масштаба 1:100000 производится так же, как и  карт масштаба 1:25000.

Исходным материалом в данном случае служат оригиналы изменений карт масштаба 1:50000
и редакторские макеты отбора изменений карт масштаба 1:100000.

Можно производить и обновление карт масштаба 1:200000, которое выполняется так же,

как  карт  масштаба 1:50000, но  исключается  процесс  изготовления  составительского
оригинала изменений. Исходным материалом служат монтажные оригиналы изменений карт
масштаба 1:100000.

Если масштабный ряд начинается с карт более мелкого масштаба (например, 1:25000), то

карты масштаба 1:25000 обновляются подобно картам масштаба 1:10000 (см. рис. 7), карты
масштаба 1:50000 - подобно картам масштаба 1:25000 и т.д.

14.5.  В  случае  использования  штифтового  устройства  изготовление  обновленных

издательских  оригиналов  (диапозитивов)  при  одновременном  обновлении  топографических
карт  масштабного  ряда  может  производиться  также  по  технологии,  изложенной  в  пункте
12.5.

14.6.  Второй  вариант  технологии  одновременного  обновления  топографических  карт

масштабного ряда заключается в следующем.

Исправление  оригиналов  карт  исходного  масштаба  (изготовление  составительских

оригиналов изменений) производится по трансформированным аэроснимкам на коричневых
диапозитивных  копиях  издательских  оригиналов.  Далее  с  обновленных  составительских

оригиналов  карт  исходного  масштаба (1:10000) изготавливают  уменьшенные  фотокопии  на
пленке  (или  бромистые  копии  на  жесткой  основе)  в  последующем  масштабе (1:25000),
которые  поочередно  подкладывают  под  коричневую  диапозитивную  копию  обновляемого
оригинала  и  совмещают  с  ней  по  линиям  километровой  сетки,  опорным  пунктам  и
идентичным контурам. После этого проводят составление новых и изменившихся элементов
содержания  карты,  а  также  исправление  условных  знаков,  изменивших  свое  начертание.  В
местах  со  сложной  штриховой  нагрузкой  составление  производится  предварительно  в
карандаше  и  согласовывается  с  редактором,  а  затем  рисунок  вычерчивается  тушью.  Для
сложных  листов  карт  в  дополнение  к  обычным  редакционным  документам  изготавливают
макеты  изменений,  на  которых  отмечаются  новые  и  изменившиеся  элементы,  не
отображающиеся  в  последующем  масштабе,  и,  кроме  того,  показываются  примеры
обобщения отдельных элементов.

Исправление  составительских  оригиналов  карт  последующих  масштабов (1:50000,

1:100000)  производится  таким  же  путем,  только  исходным  материалом  для  них  служат
соответственно оригиналы изменений карт масштаба 1:25000, 1:50000.

Подготовка  обновленных  оригиналов  карт  к  изданию  производится  одновременно  для

всего масштабного ряда (не дожидаясь издания обновленной карты исходного масштаба).

14.7.  Третий  вариант  технологии  одновременного  обновления  топографических  карт

масштабного ряда отличается тем, что при обновлении карт следующего масштаба (1:25000)
с  исправленных  оригиналов  карт  исходного  масштаба (1:10000) изготавливают  не
уменьшенные  фотокопии  на  пленке  (или  бромистые  копии  на  жесткой  основе),  а  черные
мягкие копии, на которых вычерчивают красной тушью нечетко читающиеся и требующие
составления изменившиеся и новые элементы содержания. Основным материалом при этом
служат обновленные оригиналы карт исходного масштаба.

Полученные  уменьшенные  копии  поочередно  подкладывают  под  диапозитивную  копию

оригинала обновляемой карты (масштаба 1:25000), совмещают с ней по километровой сетке
и  опорным  пунктам  и  производят  соответствующее  исправление  и  составление
изменившихся  и  новых  элементов  содержания  карты.  Подобным  образом  производят
исправление оригиналов карт остальных масштабов (1:50000, 1:100000).

15. РЕДАКЦИОННЫЕ РАБОТЫ ПРИ ОБНОВЛЕНИИ ТОПОГРАФИЧЕСКИХ КАРТ

15.1.  Редакционные  работы  производятся  на  всех  этапах  обновления  топографических

карт, начиная с разработки технического проекта и кончая подготовкой карт к изданию.

Цель  редакционных  работ - обеспечение  высокого  качества  содержания  и  оформления

топографических  карт,  при  котором  достоверно,  полно  и  наглядно  отображены  ситуация  и
рельеф  местности,  однородно  выражены  ее  характерные  особенности,  выделены  объекты,
важные  как  ориентиры,  соблюдены  требования  действующих  инструкций  и  условных
знаков.  Редакционные  работы  при  обновлении  должны  быть  организованы  так,  чтобы
обеспечить  максимальное  использование  самой  обновляемой  карты  и  ведомственных
материалов с целью всемерного сокращения полевых топографических работ.

15.2.  Задачей  редакционных  работ  при  планировании  аэрофотосъемки  для  обновления

карт является определение требований ко времени ее выполнения и типу аэропленки, чтобы
обеспечить

лучшие

условия

дешифрирования

растительности,

грунтов

и

труднодешифрируемых объектов, фиксировать меженный уровень воды в реках и водоемах.

В  задачу  редакционных  работ  входит  организация  своевременного  выявления  и  сбора

различных

ведомственных

материалов

картографического

значения,

проведение

сопоставления  и  анализа  этих  материалов  с  целью  выявления  их  качества,  полноты  и
определения методики их использования.

Редактор  принимает  участие  в  изучении  и  анализе  подлежащих  обновлению

топографических карт путем их сличения с имеющимися аэроснимками и ведомственными
материалами. При этом редактор проверяет результаты анализа в части выявления объема и

характера изменений местности, участков, не имеющих существенных изменений, участков,
где  необходимо  проверить  и  исправить  изображение  рельефа;  выявления  достаточности
имеющихся  отметок  высот,  характеристик,  пояснительных  надписей  и  географических
названий.

15.3.  На  основании  изучения  местности,  анализа  ее  изменений  по  аэроснимкам,  анализа

подлежащих  обновлению  карт  и  имеющихся  картографических  материалов  в  процессе
разработки рабочего проекта обновления составляются редакционные указания.

В  редакционных  указаниях  даются  рекомендации  по  особенностям  выражения  на  карте

характера  местности,  ее  ситуации  и  изображения  рельефа;  дешифрированию  аэроснимков,
использованию ведомственных материалов; согласованию и увязке исправляемых контуров
с неизменившимися элементами карты и показу их в единых действующих условных знаках;
определению  отметок  высот  (в  том  числе  урезов  воды);  дополнению  характеристик  и
названий;  согласованию  характеристик,  классификации  дорог  и  прочих  элементов  на
ведомственных  материалах  и  различных  листах  карт;  сводкам  по  рамкам  и  оформлению
оригинала;  по  генерализации  и  обобщению  контуров  и  рельефа  при  обновлении  карт
масштабного ряда.

После  окончания  камерального  дешифрирования  и  исправления  копии  оригинала

обновляемой  карты  редакционные  указания  дополняют  рекомендациями  по  полевому
обследованию  (наземному  или  аэровизуальному).  Даются  рекомендации  по  выбору  и
проложению  маршрутов  обследования,  выявлению  и  нанесению  не  изобразившихся  на
аэроснимках  объектов,  проверке  мест  неуверенного  камерального  дешифрирования,  по
дополнению  характеристик,  подписей  и  названий.  Даются  также  рекомендации  по  сбору
материалов  картографического  значения,  имеющихся  только  на  местах:  в  районном  центре
(отделы  землеустройства,  дорог,  связи  и  проч.),  в  лесхозах  и  лесничествах,  дорожно-
эксплуатационных участках, геологических экспедициях, на водомерных постах и т.п.

15.4. Редактор (совместно с начальниками партий) руководит выполнением камерального

дешифрирования  аэроснимков  и  исправлением  оригиналов  обновляемых  карт,  а  затем  и
составлением  проектов  полевого  обследования  и  доработки  оригиналов.  При  этом
проверяется:

-  правильное  и  полное  использование  основных  и  вспомогательных  материалов

картографического значения и, в частности, введение необходимых поправок в переносимые
с них числовые характеристики;

-  соблюдение  принятой  технологии  работ,  требований  инструкций,  действующих

условных знаков, редакционных указаний;

-  единообразие  в  трактовке  и  показе  однотипных  элементов  местности  с  требуемой

степенью генерализации на всех листах карт участка работ;

- правильность и транскрибирование географических названий;
- тщательность выполнения сводок по рамкам трапеций и особенно по внешним границам

участка работ;

- тщательность корректуры исполнителями и корректорами.
15.5. После камерального исправления обновляемых карт производится их редакционный

просмотр,  как  по  отдельным  листам,  так  и  по  блокам  листов  карты.  При  этом  проверяют
единообразие  трактовки  и  показа  однотипных  элементов  местности  и  степени
генерализации,  правильность  классификации  дорожной  и  гидрографической  сети  и  их
характеристик,  приведение  отметок  урезов  воды  к  меженному  уровню,  достаточность
характеристик,  наименований  и  пояснительных  надписей,  выполнения  сводок  по  рамкам,
законченность оформления.

Одновременно  контролируются  проекты  полевого  обследования,  как  на  отдельные

оригиналы,  так  и  на  блоки  листов  карты,  что  позволяет  уточнить  положение  и  число
маршрутов.

15.6.  В  процессе  полевого  обследования  редактор  совместно  с  начальником  партии

производят проверку и приемку работ, контролируют правильность и полноту камерального
дешифрирования и исправления карты, принимают меры по проверке на месте числовых и
качественных  характеристик  и  их  достаточности,  проверке  и  дополнительному  сбору
названий.

В  районных  центрах,  лесхозах  и  лесничествах,  совхозах  и  колхозах,  строительных

организациях,  базах  геологических,  изыскательских  и  иных  экспедиций  выявляют
современные материалы об изменениях местности для их непосредственного использования.

15.7.  После  полевого  обследования  и  корректуры  выполняется  редактирование

обновленных оригиналов, принятых начальниками партий. При этом производится просмотр
оригиналов, как указано в пункте 15.5, обращается внимание на дополнения, внесенные при
полевом обследовании.

На  редакционную  схему  вносятся  данные,  необходимые  для  подготовки  обновленных

карт к изданию и для последующих картосоставительских работ в более мелких масштабах.

15.8.  При  одновременном  обновлении  топографических  карт  всего  масштабного  ряда

изготавливаются редакторские макеты отбора изменений (см. пункт 14.4).
