ГКИНП-45. Руководство по обновлению топографических карт - часть 9

12.9.  Технологии  исправления  составительских  и  издательских  оригиналов  методами

двойного  копирования  и  фотохимического  гравирования  применяются  преимущественно
при  обновлении  карт  по  их  копиям  на  прозрачной  основе.  Наиболее  целесообразно  их
использование  при  подготовке  карт  к  изданию  методом  гравирования  при  наличии
расчлененных диапозитивных копий.

12.10.  Технологии  исправления  составительских  и  издательских  оригиналов  методами

двойного  копирования  и  фотохимического  гравирования  могут  применяться  также  при
обновлении  оригиналов  карт,  подготовленных  к  изданию  методом  черчения  на  жесткой
основе.  В  этом  случае  для  получения  расчлененных  диапозитивных  копий  вводятся
дополнительные  процессы:  фотографирование  издательского  оригинала,  расчленительная
ретушь  негативов  и  изготовление  с  них  диапозитивных  копий.  В  остальном  технологии  не
изменяются.

При  исправлении  составительских  оригиналов,  вычерченных  в  старых  условных  знаках,

сохранившиеся  элементы  можно  оставлять  в  старых  знаках,  если  это  не  осложнит
подготовку  карты  к  изданию.  При  исправлении  издательских  оригиналов  неизменившиеся
элементы  предварительно  переводят  в  новые  условные  знаки  для  объектов,  старые  знаки
которых изменены.

13. ОБНОВЛЕНИЕ КАРТ ПУТЕМ ВПЕЧАТКИ ИЗМЕНЕНИЙ В ТИРАЖНЫЕ

ОТТИСКИ

13.1.  Обновление  путем  впечатки  изменений  в  имеющиеся  тиражные  оттиски  карт  (без

издания  обновленных  карт)  можно  производить  для  обеспечения  срочных  работ  разных
организаций  по  изысканиям,  проектированию  и  проч.,  особенно  когда  после  выполнения
этих  работ  в  натуре  возникают  новые  существенные  изменения  местности,  вызывающие
необходимость нового обновления.

Для впечатки создается оригинал изменений путем исправления голубой копии оригинала

карты на прозрачном пластике с внесением и вычерчиванием одних изменений.

13.2. Исправление голубой прозрачной копии карты производят по трансформированным

аэроснимкам, фотопланам, ортофотоснимкам, как изложено в разделе 7. При этом сгущение
планового  обоснования  может  выполняться  способом  графической  фототриангуляции
(особенно  при  небольших  объемах  работ)  с  опорой  на  имеющиеся  опознаки  и  контурные
точки старого фотоплана (карты). После ориентирования аэроснимка под прозрачной копией
карты  производят  их  сравнение  и  выявление  изменений  ситуации,  которые  переносят  с
аэроснимка  на  карту,  где  вычерчивают  в  условных  знаках.  Изменившиеся  и  исчезнувшие
элементы карты зачеркивают на голубой копии маркирующими крестиками.

13.3. Исправление голубой копии карты можно выполнять также с помощью проектора.
Дешифрированный  аэроснимок,  на  котором  вычерчены  только  изменения  ситуации  и

отмечены опорные точки, или диапозитив с него проектируют на соответствующий участок
карты и трансформируют по точкам сгущения. После этого новую ситуацию перечерчивают
на копию карты, а исчезнувшие элементы зачеркивают маркирующими крестиками.

Если аэрофотосъемка выполнена гиростабилизированным аэрофотоаппаратом f

к

 = 200 или

140  мм  с  форматом  снимка 18

×18  см,  то  вместо  полного  трансформирования  аэроснимков

может выполняться их масштабирование по 6 - 8 общим контурным точкам карты (см. пункт
7.5).

При  исправлении  на  проекторе  карт  всхолмленных  районов  трансформирование  (или

масштабирование)  аэроснимков  производят  по  зонам.  В  положение  опорных  точек  вносят
поправки  за  рельеф  относительно  средней  плоскости  первой  зоны.  Для  остальных  зон
вычисляют изменения величины отрезка между двумя опорными точками, расположенными
по  диагонали  аэроснимка,  или  вычисляют  величину  изменения  высоты  проектора  с
переходом к последующей зоне.

13.4.  С  полученного  составительского  оригинала  изменений  готовят  издательский

(гравированный)  оригинал  и  оригинал  новых  и  изменившихся  надписей.  С  издательских
оригиналов изготавливают печатные формы для впечатки изменений в оттиски карты.

Чтобы обеспечить правильное положение новой ситуации относительно неизменившихся

элементов,  размеры  сторон  внутренней  рамки  на  оригинале  изменений  должны
соответствовать размерам их на тиражных оттисках, в которые впечатываются изменения. Из
имеющихся оттисков для впечатки отбираются такие, деформация которых не превышает 0,5
- 0,6 мм.  Если  деформация  старых  оттисков  превышает  эти  допуски,  то  со  старого
издательского оригинала печатают новые оттиски.

Впечатка  изменений  в  оттиски  старой  карты  может  выполняться  красным  цветом.  Если

какие-нибудь  элементы  отдешифрированы  неуверенно  или  нанесены  на  карту  с
ведомственных материалов приближенно, то они могут быть отпечатаны лиловым цветом.

На  полях  оттиска  печатается  легенда  со  сведениями  о  времени,  методе  и  особенностях

обновления.

14. ОДНОВРЕМЕННОЕ ОБНОВЛЕНИЕ ТОПОГРАФИЧЕСКИХ КАРТ

МАСШТАБНОГО РЯДА (1:10000 - 1:100000)

14.1. При обновлении по материалам аэрофотосъемки карт масштаба 1:10000 или 1:25000

следует  одновременно  проводить  обновление  карт  масштабного  ряда  до 1:100000
включительно, используя при этом фотокопии дежурных карт изменений местности на весь
район работ.

14.2. При постановке работ по обновлению карт масштабного ряда необходимо провести

следующие организационные и подготовительные работы.

а. Подобрать подлежащие обновлению листы карт масштабов 1:100000, 1:50000, 1:25000 в

пределах  площади,  на  которой  выполнено  обновление  карт 1:10000 (если  по  аэроснимкам
обновлялись  карты  масштаба 1:25000, то  подбирают  карты  последующего  ряда - 1:50000 и
1:100000).

Произвести  анализ  соответствия  этих  карт  требованиям  действующих  инструкций

(система координат, условные знаки, точность, полнота содержания).

б.  Выявить  листы  мелкомасштабных  карт,  не  полностью  покрытые  обновленными

картами крупного масштаба. Произвести анализ изменений местности по дежурным картам и
ведомственным  материалам  картографического  значения  на  участках  карт  масштаба
1:100000,  где  еще  не  проводилось  обновление  карт  более  крупных  масштабов  или  прошло
более 2 - 3 лет после их обновления.

Определить  возможность  использования  при  обновлении  карт 1:50000 и 1:100000

необновленных  листов  карты  масштаба 1:25000, если  в  пределах  этих  листов  нет
существенных изменений местности или если на основные из имеющихся изменений будут
внесены исправления по дежурным картам и материалам ведомственных съемок. Произвести
сбор  этих  материалов  и  фотокопий  дежурных  карт  и  выполнить  исправление  по  ним
необновленных  листов  карты  масштаба 1:25000 или  обновленных  более 2 - 3 лет  назад.
Исправленные таким образом карты не являются полностью обновленными, но могут быть
использованы  для  обновления  мелкомасштабных  карт;  фотокопии  с  них  могут
использоваться также для срочных работ различных организаций.

в. Листы карт, где система координат или условные знаки не соответствуют принятым в

настоящее время, должны быть переоформлены.

14.3.  При  обновлении  топографических  карт  масштабного  ряда,  в  зависимости  от

характера  местности,  степени  старения  обновляемых  карт,  характера  и  количества
изменений, технологии подготовки оригиналов карт к изданию и др., могут быть применены
три технологических варианта.

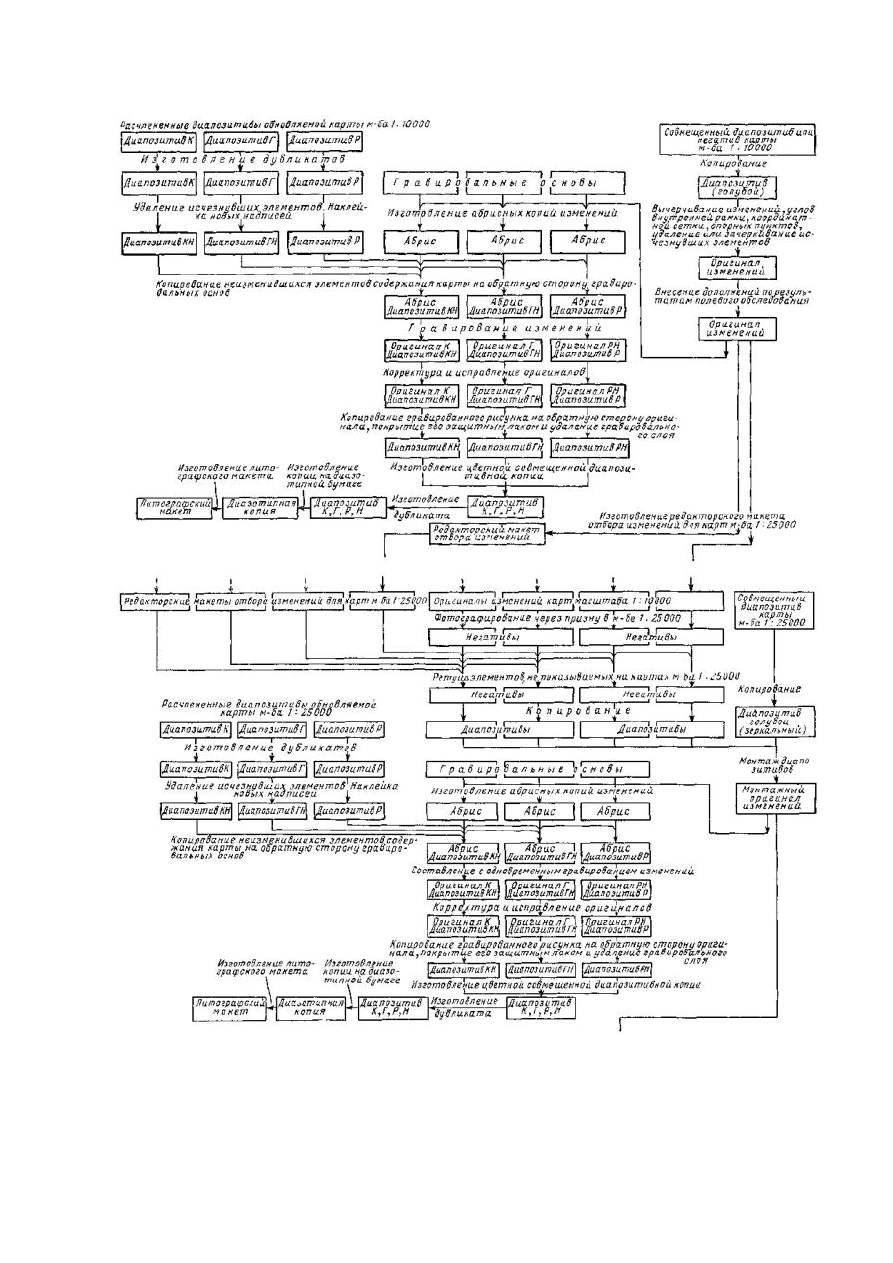

14.4.  Первый  вариант - метод  двойного  копирования,  выполняется  в  следующей

последовательности (рис. 7).

Обновление  карт  наиболее  крупного  масштаба  обновляемого  ряда  (например, 1:10000)

производится по технологии изложенной в разделе 12.

Для  дальнейшего  одновременного  обновления  карт  масштабов 1:25000 и 1:50000

изготавливают  редакторский  макет  отбора  изменений,  который  выполняют  на  оригинале
изменений  масштаба 1:10000 или  на  чистом  листе  пластика,  накладываемого  на  этот
оригинал.

Изготовление  макета  заключается  в  том,  что  редактор  зачеркивает  (крестиками  синего

цвета)  все  новые  и  изменившиеся  элементы,  которые  не  изображаются  на  карте  масштаба
1:25000.

Обновление  карт  масштаба 1:25000 производится  по  оригиналам  изменений  карт

масштаба 1:10000 и редакторским макетам. Для этого оригиналы изменений фотографируют
через  призму  в  масштабе  обновляемой  карты  и  на  полученных  негативах  согласно
редакторским макетам ретушируют элементы, не показываемые на карте масштаба 1:25000.
С  отретушированных  негативов  контактным  копированием  изготавливают  диапозитивы,
которые  монтируют  на  голубой  диапозитивной  копии  обновляемой  карты,  получая  таким
образом монтажный оригинал изменений карты масштаба 1:25000.

Одновременно  с  расчлененных  диапозитивов  обновляемой  карты  изготавливают

дубликаты, на которых удаляют исчезнувшие элементы и наклеивают новые надписи.

С монтажного оригинала изменений изготавливают абрисы коричневого цвета на лицевой

стороне  гравировальных  основ,  а  на  обратной  стороне  этих  же  основ  (где  нанесена
коллодионная пленка) получают черные позитивные копии с расчлененных диапозитивов с
неизменившимися элементами содержания карты. После этого проводят составление новых
элементов  с  одновременным  гравированием  их  для  издания,  корректуру  и  исправление
оригиналов,  копирование  награвированного  рисунка  на  обратную  сторону  оригиналов,
защиту  скопированного  рисунка  полибутилметакрилатовым  лаком  и  удаление
гравировального  слоя.  В  результате  получают  расчлененные  диапозитивы  (издательские
оригиналы)  обновленной  карты.  Далее  обычным  путем  изготавливают  прямой  цветной
совмещенный  диапозитив,  зеркальный  черный  совмещенный  диапозитив  и  литографский
макет.

Обновление  карт  масштаба 1:50000 производится  по  монтажным  оригиналам  изменений

карт  масштаба 1:25000, которые  фотографируют  в  масштабе  обновляемой  карты.  С
полученных  негативов  изготавливают  диапозитивы,  монтируют  их  на  голубой
диапозитивной копии обновляемой карты, получая в итоге монтажный оригинал изменений
карты масштаба 1:50000.

Одновременно  изготавливают  дубликаты  с  расчлененных  диапозитивов  обновляемой

карты, удаляют на них исчезнувшие элементы и наклеивают новые надписи.

С  монтажного  оригинала  изменений  изготавливают  абрисы  на  лицевой  стороне

гравировальных  основ,  а  на  обратной  стороне  этих  основ  (покрытой  коллодием)  получают
черные  расчлененные  позитивные  копии  неизменившихся  элементов  содержания  карты.
Далее гравируют углы внутренней рамки, удаляют позитивное изображение их на обратной
стороне  оригинала,  после  чего  проводят  составление  новых  элементов  с  одновременным
гравированием  их  для  издания,  корректуру  и  исправление  оригиналов.  С  исправленных
оригиналов  делают  расчлененные  диапозитивы,  с  которых  изображение  вкопируют  в
соответствующих цветах во вторую голубую диапозитивную копию обновляемой карты. На
полученной  цветной  совмещенной  диапозитивной  копии  (оригинале  изменений)
вычерчивают координатную сетку, опорные пункты, зачеркивают красными крестиками или
удаляют исчезнувшие элементы и наклеивают новые надписи.
