ГКИНП-45. Руководство по обновлению топографических карт - часть 8

процентным раствором целлулоида в спирто-эфирной смеси, способом крашения основы. В
качестве  светочувствительного  слоя  применяют  хромированный  раствор  камеди  сибирской
лиственницы с плотностью 1,098. Окрашивают копии красителем, в состав которого входят:

краситель основной синий «К» (ТУМХП 2457-50)........................... 0,1 г
спирт этиловый пищевой 96° (ГОСТ 5962-67).................................. 100,0 мл
бутилацетат (ГОСТ 5.1145-71)............................................................ 10,0 мл

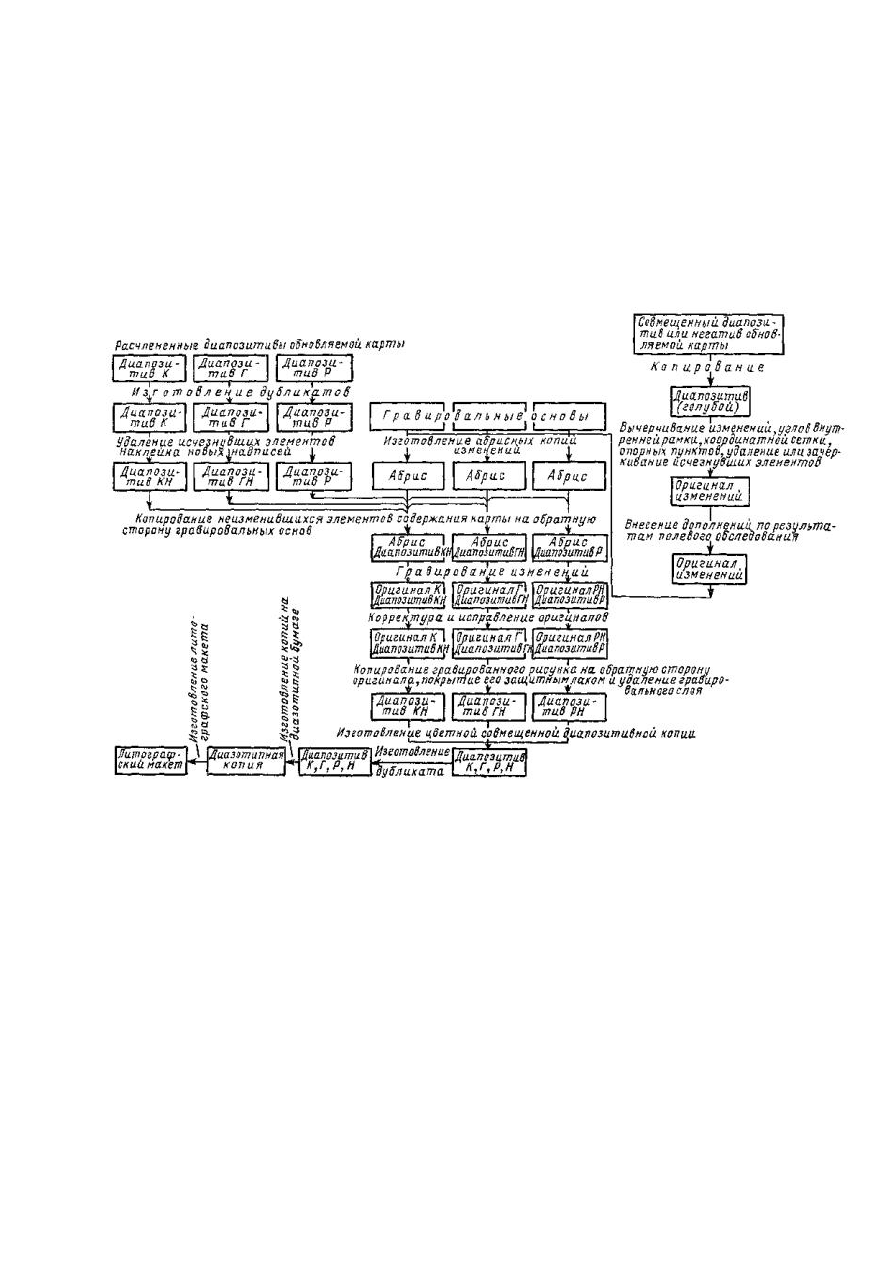

Рис. 5. Схема технологии исправления составительских и издательских оригиналов

методом двойного копирования



12.2.  На  полученную  диапозитивную  копию  переносят  с  аэроснимка  или  фотоплана

вышеописанными способами (см. раздел 7) все новые и изменившиеся элементы содержания
карты,  которые  вычерчивают  в  соответствующих  цветах.  Кроме  того,  вычерчивают  углы
внутренней  рамки,  координатную  сетку  и  опорные  пункты.  Исчезнувшие  элементы  карты
зачеркивают  крестиками  красного  цвета  или  удаляют  механическим  путем.  Удаление
исчезнувших  и  изменившихся  элементов  карты  целесообразно  производить  в  местах  со
сложной штриховой нагрузкой, где зачеркивание их крестиками может нарушить читаемость
исправляемого рисунка. Вычерченный рисунок покрывают защитным лаком. Затем проводят
полевое  обследование  с  внесением  необходимых  дополнений.  В  итоге  получают
обновленный составительский оригинал (оригинал изменений).

12.3.  Для  получения  издательских  оригиналов  (диапозитивов)  с  расчлененных

диапозитивных  копий  обновляемой  карты  изготовляются  дубликаты  на  пластике  в  прямом
изображении  красного  (коричневого)  цвета.  Если  изменениям  подверглись  элементы

контура,  гидрографии  и  рельефа,  то  изготавливают  три  дубликата,  а  если  только  элементы
контура - то один.

В состав красящего раствора для изготовления дубликатов входят:
краситель коричневый (красный) жировой (ФРТУ 27-980)............ 5 г
спирт этиловый пищевой 96°............................................................... 100 мл
бутилацетат............................................................................................ 13 мл
На  полученных  дубликатах  удаляют  изменившиеся  элементы  и  наклеивают  новые

надписи. Для выявления удаляемых элементов на дубликатах расчлененных диапозитивов их
поочередно  накладывают  на  составительский  оригинал  изменений,  совмещая  по  углам
внутренней  рамки.  В  этом  случае  удаляемые  элементы  будут  либо  отмечены  крестиками,
либо изображены красным (коричневым) цветом.

Далее  на  прозрачном  полиэфирном  пластике,  имеющем  глянцевую  поверхность  с  обеих

сторон,  изготавливают  гравировальные  основы  (или  используют  готовые  импортные
гравировальные  основы),  на  которые  копируют  абрисы  с  составительского  оригинала
изменений.  Неизменившиеся  элементы  на  оригинале  изменений  даны  синим  цветом,
поэтому  на  гравировальном  слое  получается  абрисный  рисунок  только  новой  ситуации.
Окрашивание рисунка производят красителем, в состав которого входят:

краситель коричневый жировой.......................................................... 0 , 5 г
спирт этиловый пищевой 96°............................................................... 5 0,0 мл
глицерин (плотность 1,22, ГОСТ 6259-71)........................................ 50,0 мл
Затем  на  обратную  сторону  гравировальных  основ  наносят  коллодионную  пленку (2-

процентный  раствор  целлулоида  в  спирто-эфирной  смеси).  Чтобы  избежать  подтекания
коллодия  на  лицевую  сторону  гравировальной  основы,  нанесение  его  производят  на
наклонной пластине, при этом сверху и с боков основы необходимо оставлять небольшие, не
покрытые  коллодием  поля,  а  нижний  край  ее  должен  немного  свисать  с  пластины.  На
покрытой коллодионной пленкой стороне гравировальных основ изготавливают позитивные
копии  черного  цвета  с  расчлененных  диапозитивов  (дубликатов)  с  неизменившимися
элементами и новыми надписями. При копировании рисунка производят точное совмещение
с имеющимся на обратной стороне абрисом новой ситуации.

Далее  гравируют  новые  и  изменившиеся  элементы,  при  этом  достигается  полное

согласование их с неизменившимися элементами, которые хорошо видны на просвет.

После  окончания  гравирования  новой  ситуации  производят  корректуру  и  исправление

оригиналов,  и  копирование  награвированного  рисунка  (способом  вымывного  рельефа)  на
обратную сторону оригиналов. Скопированный рисунок покрывают защитным лаком, после
чего  смывают  гравировальный  слой,  получая  таким  образом  расчлененные  диапозитивные
копии (издательские оригиналы) обновленной карты.

12.4.  В  качестве  защитного  слоя  используется  полибутилметакрилатовый  лак,  в  состав

которого входят:

полибутилметакрилат (бисерный, МРТУ 6-05-911-63).................... 1,5 г
бензин авиационный (Б-70)................................................................. 100,0 мл
Для полного растворения полибутилметакрилата лак следует приготовлять за 2 - 3 дня до

его применения.

Удаление гравировального слоя с оригинала производится при помощи ватного тампона,

смоченного  в  этиловом  спирте  или  ацетоне  (для  импортных  слоев),  при  этом  тампон  надо
смачивать  слегка,  чтобы  избежать  подтекания  растворенного  слоя  на  обратную  сторону
оригинала.

12.5.  В  случае  применения  штифтового  устройства  изготовление  обновленных

издательских  оригиналов  (диапозитивов)  может  производиться  путем  копирования

отгравированного  рисунка  новой  ситуации  на  отдельную  основу  с  последующим
вкопированием в него неизменившихся элементов содержания карты.

Чтобы  обеспечить  при  гравировании  согласование  новой  и  неизменившейся  ситуации,

диапозитивную копию с неизменившимися элементами подкладывают под гравировальную
основу  и  скрепляют  с  ней  при  помощи  штифтов  или  вкопируют  с  нее  рисунок  в
гравировальную основу с абрисом новой ситуации, при этом абрисные изображения новых и
неизменившихся элементов содержания карты должны быть окрашены в различные цвета.

12.6.  Технология  изготовления  обновленных  составительских  оригиналов  методом

фотохимического гравирования показана на рис. 6.

Обновленный  составительский  оригинал  (оригинал  изменений)  изготавливается  по

методике, описанной в пункте 12.2.

12.7.  Для  изготовления  обновленных  издательских  оригиналов  с  оригинала  изменений

копируются абрисы на гравировальные основы. Далее с расчлененных диапозитивных копий
обновляемой карты изготавливают дубликаты на пластике, на которых, согласно оригиналу
изменений,  удаляют  исчезнувшие  элементы  и  наклеивают  новые  надписи.  Затем  с  них
производят  вкопирование  рисунка  в  гравировальные  основы  с  абрисом  новой  ситуации.  В
качестве  светочувствительного  слоя  применяют  хромированный  раствор  камеди  сибирской
лиственницы  с  плотностью 1,098. Экспонирование  производят  в  копировальной  раме,
продолжительность  выдержки  зависит  от  источника  света  и  определяется  опытным  путем.
Экспонированный  рисунок  проявляют  раствором  хлористого  кальция  (с  плотностью 1,28)
при  помощи  ватного  тампона.  В  процессе  проявления  удаляются  незадубленные  участки
слоя  камеди  сибирской  лиственницы  и  обнажается  гравировальный  слой,  который  затем
вымывают  с  проявленных  мест  при  помощи  марлевого  тампона,  смоченного  травящим
раствором, в состав которого входят:

спирт этиловый 96°............................................................................... 50 мл
бутилацетат............................................................................................ 5 мл
глицерин (плотность 1,22)................................................................... 45 мл
Для  тампона  следует  брать  простиранную  марлю.  Во  время  удаления  гравировального

слоя  необходимо  периодически  смачивать  тампон  травящим  раствором,  так  как  глицерин,
входящий в его состав, сдерживает процесс растворения слоя.

Время  обработки  оригинала  травящим  раствором  определяют  опытным  путем

(визуально). Не следует слишком обильно смачивать тампон и долго обрабатывать оригинал,
так как лишнее количество растворителя и длительная обработка оригинала могут привести
к  угрублению  воспроизводимого  рисунка.  Чистоту  удаления  (вымывания)  гравировального
слоя проверяют визуально при помощи лупы. После того как гравировальный слой в местах
рисунка  полностью  удален,  оставшуюся  на  оригинале  камедь  сибирской  лиственницы
смывают  водой.  Затем  по  имеющемуся  на  оригинале  абрису  обычным  механическим
способом  гравируют  новую  ситуацию.  В  качестве  вспомогательного  материала  при
гравировании  новой  ситуации  используют  оригинал  изменений.  Таким  образом  получают
обновленные  издательские  оригиналы  карты,  с  которых  изготавливают  диапозитивные
копии.

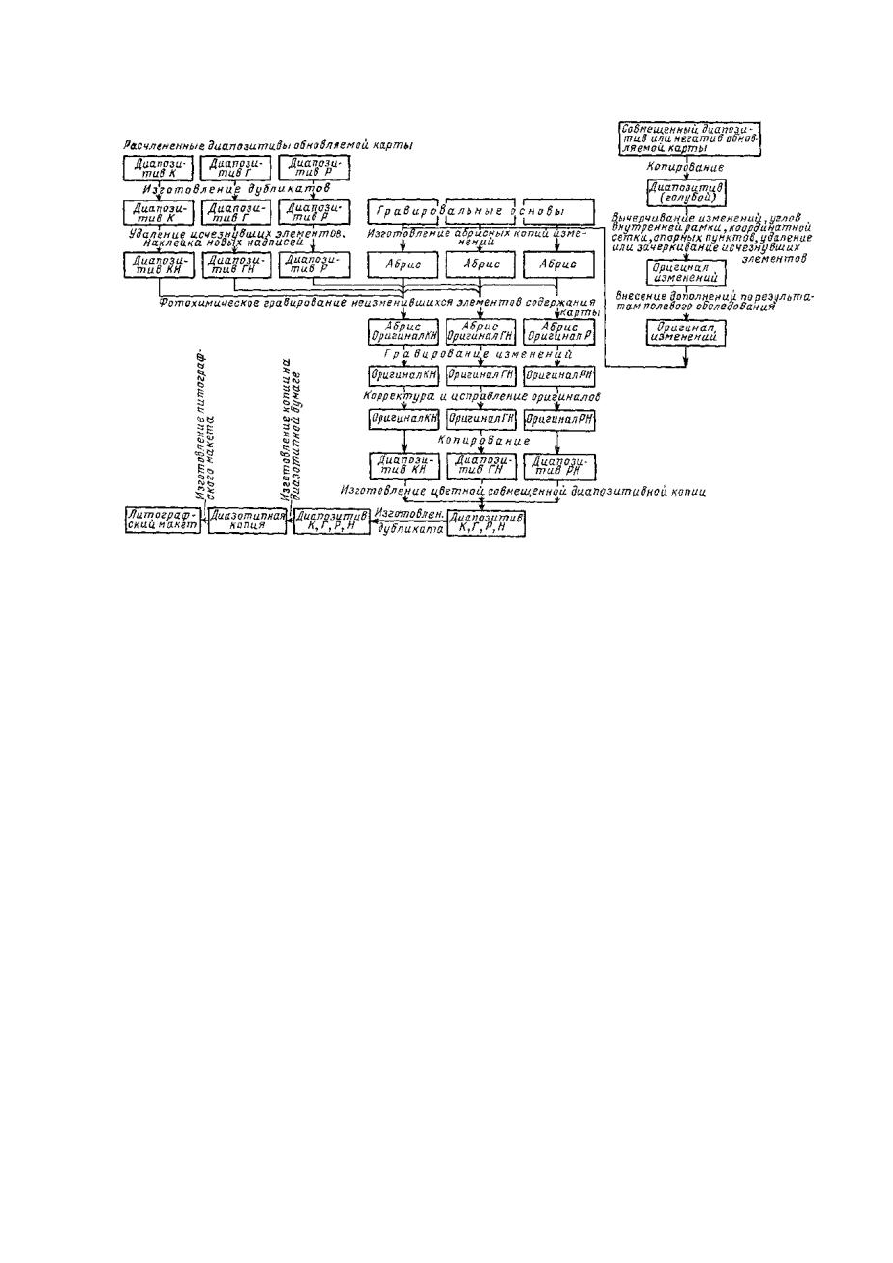

Рис. 6. Схема технологии исправления составительских и издательских оригиналов

методом фотохимического гравирования



12.8.  Для  обеспечения  надлежащего  качества  рисунка,  получаемого  фотохимическим

гравированием,  толщина  слоя  должна  быть  не  более 3 - 4 мкм.  Рецептура  гравировальной
эмали, применяющейся при фотохимическом гравировании, имеет следующий состав:

сухая вальцованная паста на титановых белилах (Л-24, ТУ 6-58)... 9,70 г
дибутилфталат (ГОСТ-2 1 02-67)........................................................ 0,52 г
канифоль (ГОСТ 797-64)...................................................................... 4,46 г
вазелиновое масло медицинское (ГОСТ 3164-62)............................ 1,35 г
краситель желтый «З» - 100 % светопрочный ГОСТ 8574-68......... 0,30 г
краситель жировой ярко-синий антрахиноновый
(ТУ № ГАП-У-175-67).......................................................................... 0,15 г
спирт этиловый пищевой 96°............................................................... 48,00 г (60 мл)
бутилацетат............................................................................................ 35,52 г (40,8 мл)
Если  относительная  влажность  воздуха  в  рабочем  помещении  более 65 %, то,  чтобы

избежать  образования  просветов  в  гравировальном  слое,  получающихся  в  результате
конденсации  влаги  из  воздуха  на  образующуюся  пленку,  в  эмаль  вводят  бутанол  в
следующем соотношении: спирта этилового пищевого 96° - 32 г (40 мл), бутилацетата - 27,52
г (31,6 мл), бутанола - 24 г (30 мл).

Нанесение  гравировальной  эмали  производят  в  центрифуге  обычным  путем.  Для

фотохимического  гравирования  следует  использовать  свежий  гравировальный  слой,
приготовленный не ранее чем за 15 дней до его применения.

Ввиду  того,  что  при  фотохимическом  гравировании  происходит  некоторое  ухудшение

качества  воспроизводимого  рисунка  за  счет  подтравливания  гравировального  слоя,  данную
технологию можно применять для карт невысокой категории сложности.
