И с п р а в л е н и е к а р т ы с п о м о щ ь ю у н и в е р с а л ь н о г о т о п о г р а ф и ч е с к о г о
п р о е к т о р а У Т П - 2
7.16. Исправление копии оригинала карты на прозрачной или непрозрачной основе можно
выполнять на универсальном топографическом проекторе УТП-2 по аэроснимкам
(контактным отпечаткам, аэронегативам, ортофотоснимкам), по фотопланам (на жесткой
основе или светокопиях на пленке) или по другим картографическим материалам.
7.17. Проектор позволяет получить изображение указанных картографических материалов
на копии оригинала карты на просвет или на отражение (в затемненном помещении),
приводить изображение к масштабу карты (см. пункты 7.4, 7.5) и если необходимо -
трансформировать по точкам фотограмметрического сгущения (см. пункты 7.2, 7.3). После
ориентирования изображения по общим контурам на карте или по точкам сгущения (см.
пункты 7.9, 7.10) выявляют изменения контуров путем сравнения карты и изображения, а
затем дешифрируют эти изменения, переносят их на копию карты (см. пункт 7.11) и
вычерчивают.
Описание прибора УТП-2 приведено в прил. 6.
8. ИСПРАВЛЕНИЕ КАРТ ПО МОДЕЛИ МЕСТНОСТИ НА УНИВЕРСАЛЬНЫХ
СТЕРЕОФОТОГРАММЕТРИЧЕСКИХ ПРИБОРАХ
8.1. Обновление карт горных районов по модели местности на универсальных
стереоприборах обычно производится на копиях оригиналов карт, изготовленных на жесткой
основе.
При значительных изменениях ситуации изготавливают двухцветные коричнево-голубые
копии, на которых рельеф печатается коричневым, а ситуация - голубым цветом; после
внесения изменений вычерчивается вся ситуация. Если изменений немного, то ретушь
изменившихся контуров и вычерчивание новых менее трудоемки, чем вычерчивание всей
ситуации. В этом случае изготавливают совмещенные коричнево-голубые копии (все детали
карты печатаются голубой краской, а на голубую - вторично коричневой краской); с линий
изменившихся контуров верхняя - коричневая краска легко снимается тонким ватным
тампоном на острой палочке, смоченным 5-процентным раствором уксусной кислоты, а
нижний - голубой рисунок, не изображающийся при фотографировании, остается. Если
исправлений мало, то можно применять одноцветные копии (черные) на прозрачной или на
непрозрачной основе.
8.2. Для исправления карты на универсальном приборе производят взаимное и внешнее
ориентирование аэроснимков. Масштабирование и горизонтирование модели выполняют по
неизменившимся четким контурным точкам, а если их недостаточно, то по точкам
фотограмметрического сгущения. Горизонтирование модели производят по точкам,
высотные отметки которых подписаны на карте, расположенным в наиболее пологих местах.

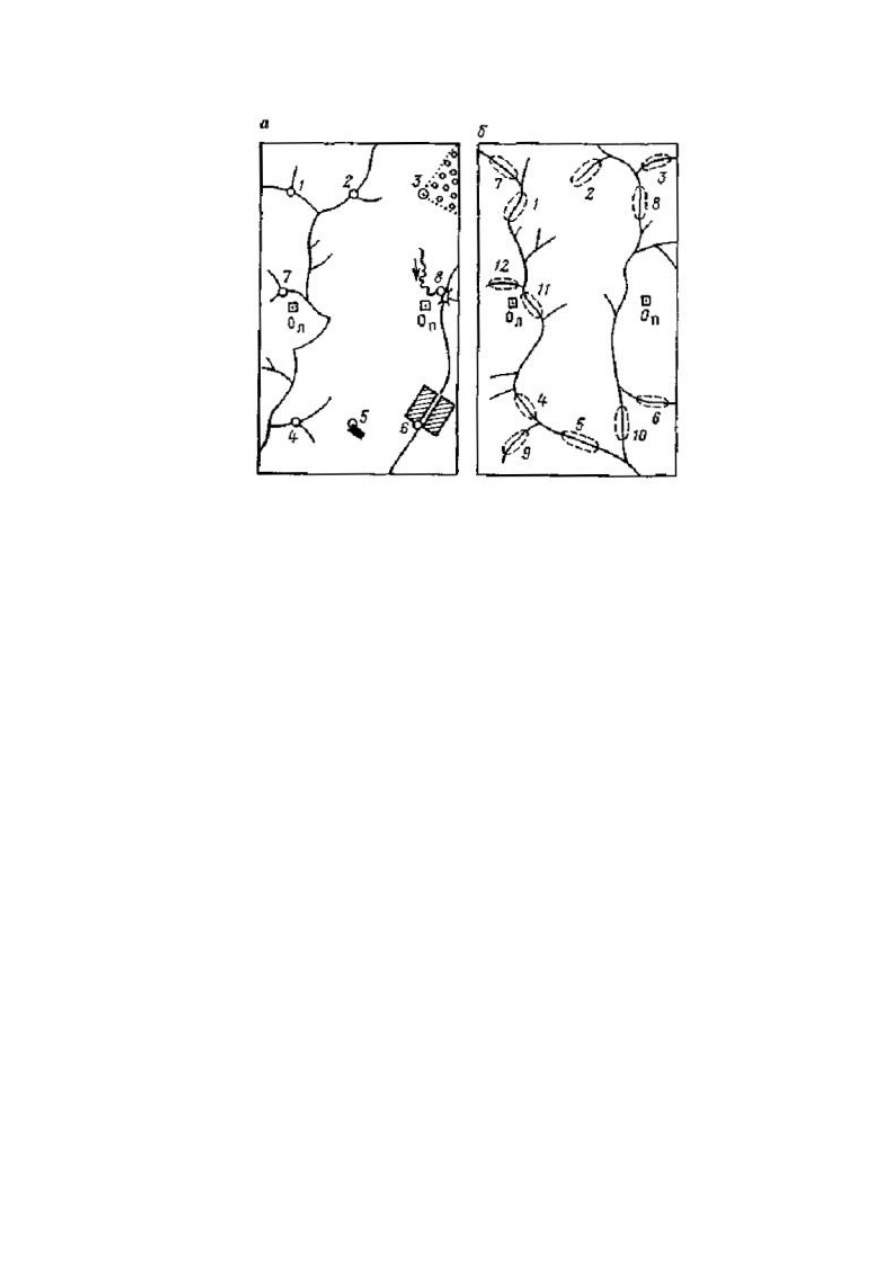

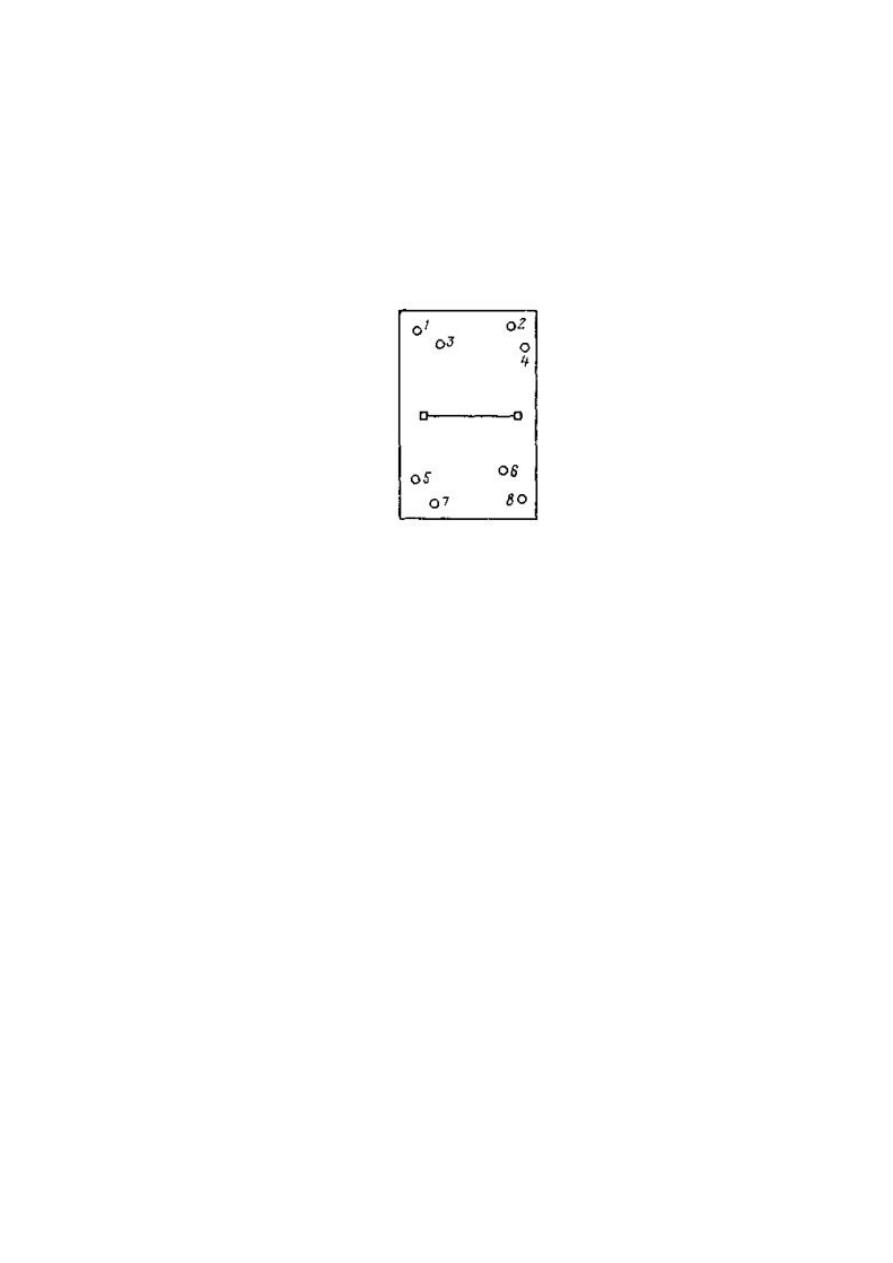

8.3. Для масштабирования и ориентирования модели выбирают 6 - 8 четких контурных
точек (рис. 3, а) или характерных точек рельефа (стыки тальвегов узких лощин и промоин,
углы обрывов и хребтов, отдельные вершины), а при отсутствии четких точек - 10 - 12
«контурных линий» ситуации и рельефа (рис. 3, б).
Расхождения в положении опорных точек и «контурных линий» модели и карты не
должны превышать 0,5 мм.
После ориентирования модели производят исправление по ней копии карты.
8.4. Выявление изменений ситуации и их дешифрирование производят по модели или
предварительно по аэроснимкам.
Изменившиеся и новые контуры обводят по модели измерительной маркой прибора, а
затем вычерчивают на копии карты, исчезнувшие элементы удаляют. При этом производят
согласование новых элементов ситуации с изображением рельефа путем небольших
смещений контуров.
