Приложение 1

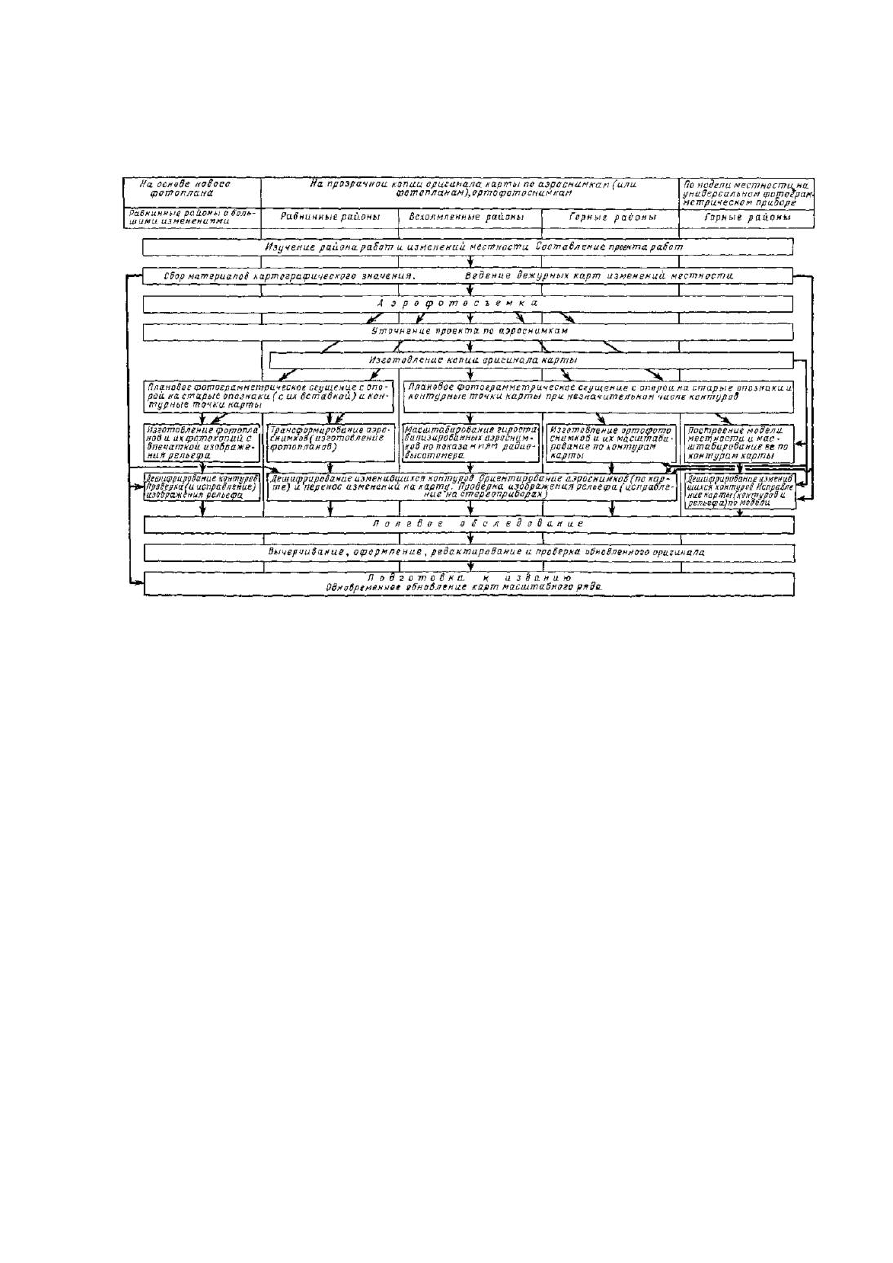

Технологические схемы обновления топографических карт



Приложение 2

Изготовление копий оригиналов карт

Для  обновления  карт  изготавливаются  копии  их  расчлененных  или  совмещенных

издательских оригиналов.

Копии  изготавливают  на  малодеформирующихся  прозрачных  пластиках  или  бумаге,

предварительно наклеенной на жесткую основу (листы алюминия).

Если  оригинал  деформирован,  то  его  копия  разрезается  и  монтируется  по  частям  в

истинные  размеры  рамки  и  координатной  сетки,  после  чего  изготавливается  копия  для
обновления.

Пластик должен удовлетворять следующим условиям:
-  прозрачность  должна  позволять  рассматривать  на  просвет  самые  мелкие  детали

аэроснимка, помещаемого под пластиком;

- деформация листа размером 50

×50 см не должна превышать ± 0,05 мм при изменениях

температуры в рабочих условиях;

-  матированная  поверхность  должна  быть  пригодной  для  копировальных  процессов  с

целью получения устойчивых копий оригиналов для черчения тушью;

- прочность и негорючесть должны быть обеспечены в камеральных и полевых условиях.
Указанным  условиям  наиболее  полно  отвечают  пластики  полиэфирной  группы:  лавсан,

хостафан,  перматрейс, майлар.  Эти  пластики  бесцветны,  достаточно  прозрачны  для  работы
на просвет, практически не деформируются (коэффициент теплового линейного расширения
равен (1,8 - 3,0)

× 10

-5

  на 1 °С).  Полиэфирные  пластики  хорошо  удерживают  рисунок,

отпечатанный  на  их  поверхности,  покрытой  светочувствительным  слоем - хромированным
желатином,  позволяют  работать  с  ними  в  полевых  условиях  и  производить  вычерчивание
составительских оригиналов карт без предварительной обработки поверхности пластика.

Пластики  выпускаются  толщиной 0,05 - 0,25 мм  с  глянцевой  и  матированной

поверхностями.  Структура  матированной  поверхности  пластика  позволяет  выполнять
копировальные работы и качественное исправление прозрачных копий карт тушью.

Для  изготовления  непрозрачных  штриховых  бромосеребряных  копий  на  жесткой  основе

следует  применять  матовую  контрастную  фотобумагу  № 5, 6, 7 с  белой  или  слабо
окрашенной  подложкой.  Для  изготовления  цианотипных  и  некоторых  других  видов  копий
можно  использовать  любые  матовые  фотобумаги,  предварительно  отфиксированные.  Для
этой же цели используется чертежная бумага ручного отлива.

Штриховые копии обновляемых карт должны удовлетворять следующим требованиям:
а)  размеры  сторон  рамок  и  диагоналей  трапеции  на  непрозрачных  копиях  могут

отличаться  от  теоретических  не  более  чем  на 0,3 мм  при  неравномерной  деформации  и  не
более  чем  на 0,5 мм  при  равномерной  деформации.  Отклонения  размеров  сторон  рамок  и
диагоналей трапеции для прозрачных копий не должны превышать 0,2 мм;

б)  изображение  на  копиях  должно  быть  четким  и  одинаковым  по  тону  на  всей  площади

копии;

в)  на  копиях  не  должно  быть  пятен  и  фона,  для  прозрачных  копий  допускается

адсорбционный фон красителя, который не должен превышать 0,2 - 0,3 единицы оптической
плотности;

г)  копии  должны  изготавливаться  с  зарамочными  данными,  предусмотренными  для

оформления составительских оригиналов.

Красные  или  коричневые  диапозитивные  копии  изготавливаются  на  матированной

стороне  полиэфирного  прозрачного  пластика  (хостафане,  перматрейсе)  с  негативов,
полученных  на  стеклянных  фотопластинках  или  фотопленке.  Копии  получают  способом
вымывного  рельефа  на  основе  хромированного  желатина.  Светочувствительный  раствор
приготавливают по следующему рецепту:

вода......................................................................................................... 1000 мл
желатин.................................................................................................. 60 г
аммоний двухромовокислый............................................................... 20 г
контакт Петрова.................................................................................... 10 мл
Светочувствительный слой наносят на матированную поверхность пластика в центрифуге

при 60 - 70 об/мин  и  сушат  в  течение 10 - 15 мин  при  температуре 35 - 40 °С.
Экспонирование  под  негативом  выполняют  в  пневматической  светокопировальной  раме.
Проявление  скрытого  изображения  производится  в  теплой  воде.  Затем  слабый  рисунок
копии  окрашивают 3-процентным  водным  раствором  красителя  «конго  красный»,
подогретого до температуры 45 - 50 °С. После окрашивания следует тщательная промывка
рисунка  под  легкой  струей  воды  комнатной  температуры  и  закрепление  его 3-процентным
раствором хромовых квасцов.

При  изготовлении  копий  способом  вымывного  рельефа  следует  иметь  в  виду,  что

матированная поверхность пластика в небольшой степени адсорбирует краситель, что иногда
приводит  к  появлению  общего  красного  фона  копии.  Применение подогретого  красителя  и
промывка изображения копии до квасцевания устраняют красный фон и сводят его к легкой
розоватой  вуали,  оптическая  плотность  которой  всего  на 0,2 - 0,3 единицы  превышает
оптическую плотность чистого пластика. Такой общий розоватый оттенок не создает помех
при  работе  с  красной  копией  на  просвет.  При  изготовлении  коричневых  диапозитивных
копий окрашивание рисунка производят красителем, в состав которого входят:

краситель «прямой коричневый» ЖХ................................................ 37,5 г
краситель «конго красный»................................................................. 7,5 г
вода......................................................................................................... 1000 мл
Голубые диапозитивные копии на прозрачной основе, используемые для изготовления

составительских  оригиналов  изменений,  получают  способом  вымывного  рельефа  или
крашения основы.

Изготовление  голубых  диапозитивных  копий  способом  вымывного  рельефа  аналогично

изготовлению  красных  диапозитивных  копий,  только  светочувствительный  раствор  в  этом
случае  разбавляют  вдвое  водой,  а  окрашивание  производят 1,0 - 1,5-процентным  водным
раствором прямого голубого красителя.

Голубые диапозитивные копии, получаемые способом крашения основы, изготавливают в

зеркальном  изображении  на  глянцевой  стороне  полиэфирного  пластика,  на  которую
предварительно  (за 10 - 12 часов)  наносят 2-процентный  раствор  целлулоида  в  спирто-
эфирной  смеси.  Экспонирование  производят  с  совмещенной  диапозитивной  копии
обновляемой карты. Окрашивают копию красителем, в состав которого входят:

краситель основной синий «К»........................................................... 0,1 г
спирт этиловый пищевой 96°............................................................... 100,0 мл
бутилацетат............................................................................................ 10,0 мл
Технология  изготовления  голубых  диапозитивных  копий  способом  крашения  основы

аналогична технологии изготовления совмещенных диапозитивных копий.

Черные  копии  печатают  с  негатива  издательского  оригинала  карты  на  матовую  или

полуматовую  бромосеребряную  фотобумагу  № 6 или  № 7. Фотобумага  предварительно
наклеивается  на  жесткую  основу.  Фотографическая  обработка  выполняется  обычным
порядком.

Коричневые копии изготавливаются аргентотипным способом на бумаге ручного отлива

или  отфиксированной  фотобумаге,  наклеенной  на  жесткую  основу.  Бумагу  очувствляют
раствором следующего состава:

Р а с т в о р  I

дистиллированная вода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   50 мл
желатин.............................................................................................. 5 г

Р а с т в о р  II

лимоннокислое аммиачное железо (зеленое или
коричневое)....................................................................................... 15 г
лимонная кислота............................................................................. 5 г
дистиллированная вода.................................................................... 50 мл

Р а с т в о р  III

азотнокислое серебро....................................................................... 15 г
дистиллированная вода.................................................................... 100 мл

Раствор II вливают в раствор I и к полученной смеси добавляют раствор III. Полученный

раствор  хранят  в  темной  посуде.  Срок  годности  раствора 10 - 15 суток.  Для  очувствления
бумаги  поверхность  ее  протирают  в  двух  взаимно  перпендикулярных  направлениях
смоченным  в  указанном  растворе  ватным  тампоном,  отжатым  до  полусухого  состояния.
Раствор  наносят  на  бумагу  при  неактиничном  освещении,  а  сушку  основы  производят  в
темноте.

Очувствленную  бумагу  после  просушивания  экспонируют  под  негативом  в

пневматической светокопировальной раме. Проявляют изображение промывкой в проточной
воде,  а  затем  фиксируют  в 2-процентном  растворе  гипосульфита 5 - 7 мин,  после  чего
тщательно  промывают.  Следует  иметь  в  виду,  что  плохо  отфиксированные  копии  со
временем темнеют.

Голубые  копии  (синьки)  изготавливаются  способом  цианотипии.  В  качестве

светочувствительного  раствора  используют 3-процентный  раствор  лимоннокислого
аммиачного  железа  (зеленое)  в  воде,  который  наносят  на  основу  ватным  тампоном  при
слабом  освещении.  Очувствленную  основу  сушат  в  темном  помещении.  После
экспонирования под негативом в светокопировальной раме копию проявляют 3-процентным
раствором красной кровяной соли и промывают под струей воды, после чего сушат. Голубое
изображение  копии  должно  хорошо  читаться.  Голубые  копии  следует  изготавливать  на
бумаге ручного отлива, наклеенной на жесткую основу.

Совмещенные  коричнево-голубые  копии  получают  последовательным  копированием

на  одну  основу  голубого  изображения  и  на  него  (совмещая)  коричневого  изображения.
Копии  этого  вида  изготавливают  на  отфиксированной  матовой  фотобумаге,  наклеенной  на
жесткую основу.

Голубую  копию  получают  способом  цианотипии,  а  коричневую - хромоальбуминным

способом.  Светочувствительный  раствор  для  получения  коричневого  изображения
составляют по следующему рецепту:

альбумин яичный.............................................................................. 100 г
аммоний двухромовокислый........................................................... 20 г
аммиак 25 %...................................................................................... 3 мл
вода..................................................................................................... 1000 мл

Голубую  копию  покрывают  светочувствительным  раствором  в  центрифуге  при 60 - 70

об/мин и сушат при температуре 20 - 25 °С. Затем негатив совмещают в светокопировальной
раме с голубой копией и производят экспонирование. После экспонирования на поверхность
основы  ручным  резиновым  валиком  равномерно  накатывают  тонкий  слой  коричневой
офсетной краски, которую предварительно разбавляют сиккативом. Затем копию сушат под
вентилятором,  припудривают  тальком  и  проявляют.  Проявление  производят  под  струей
теплой воды (25 - 30 °С) до удаления краски с частей копии, на которые не действовал свет
