ГКИНП-45. Руководство по обновлению топографических карт - часть 13

М

в

 - вертикальный масштаб модели.

Для  ослабления  влияния  случайных  ошибок  систематическая  инструментальная

погрешность радиовысотомера должна определяться по 7 - 9 стереопарам.

Определение  Н

ф

  можно  производить  также  по  отдельным  стереопарам,  выбираемым  в

середине плановых фотограмметрических сетей, где масштабные искажения минимальны.

Построение сетей выполняется на универсальном стереофотограмметрическом приборе с

редуцированием  их  по  плановым  геодезическим  точкам  либо  по  сохранившимся  четким
контурным  точкам  старых  фотопланов  или  карт.  В  последнем  случае  каждый  конец
фотограмметрической  сети  должен  быть  обеспечен  не  менее  чем  четырьмя  контурными
точками, расположенными по углам конечных стереопар сети.

Общие  точки  смежных  сетей  (если  сети  расположены  рядом)  после  редуцирования  не

увязывают.  Сети  строят  длиной  от 4 до 10 базисов.  При  длине  сетей 4 - 5 базисов  для
определения Н

ф

 на универсальных приборах можно использовать все стереопары сети; при

длине  сетей 8 базисов  используют  с  третьей  по  шестую  стереопары;  при  длине  сетей 10
базисов - с четвертой по седьмую стереопары. Из построения сетей определяют положение
точек на углах стереопар.

Для  определения  Н

ф

  производят  построение  стереомодели,  горизонтирование  и

масштабирование  ее  по  точкам  фотограмметрической  сети  (высоты  точек  определяют  по
карте),  после  чего  определяют  высоты  фотографирования  аэроснимков  по  формуле (8) или
(9).  Затем  находят  значение  систематической  погрешности  по  формуле (7) и  ее  среднюю
величину из всех определений.

Определение величины DR следует производить не менее чем по 10 - 12 стереопарам.

Приложение 5

Палетка для приведения аэроснимков к масштабу карты

Для  масштабирования  аэроснимков  по  показаниям  радиовысотомера  определяют

значения их высоты фотографирования с учетом систематических погрешностей и поправок
за  влияние  рельефа  местности  (см.  приложения 3 и 4). К  значению  высоты
фотографирования  Н,  определяемой  относительно  проекции  на  местности  главной  точки
аэроснимка, прибавляют превышение h

0

 главной точки над средней плоскостью аэроснимка

или зоны - при масштабировании аэроснимка по зонам на разные плоскости по высоте

H = H

R

 + h

0

.                                                             (10)

Зная Н и f

к

, определяют масштаб аэроснимка, а отсюда и величину L

x

 в масштабе карты

1:М для отрезка l

x

 аэроснимка, например, отрезка между координатными метками вдоль оси

X.  Для  исключения  влияния  деформации  аэронегативов  используют  истинные  значения
расстояний l

x

, взятые из паспорта аэрофотоаппарата:

                                                              (11)

Если  разностная  деформация  аэронегативов  превышает 0,2 мм,  то  величину  L

x



определяют по формуле

                               (12)

где l'

x

, l'

y

 - расстояния между координатными метками на аэронегативах одного фильма;

l

х

, l

y

 - расстояния между координатными метками прикладной рамки аэрофотоаппарата.

ПАЛЕТКА

для приведения аэроснимков к
масштабу обновляемой карты

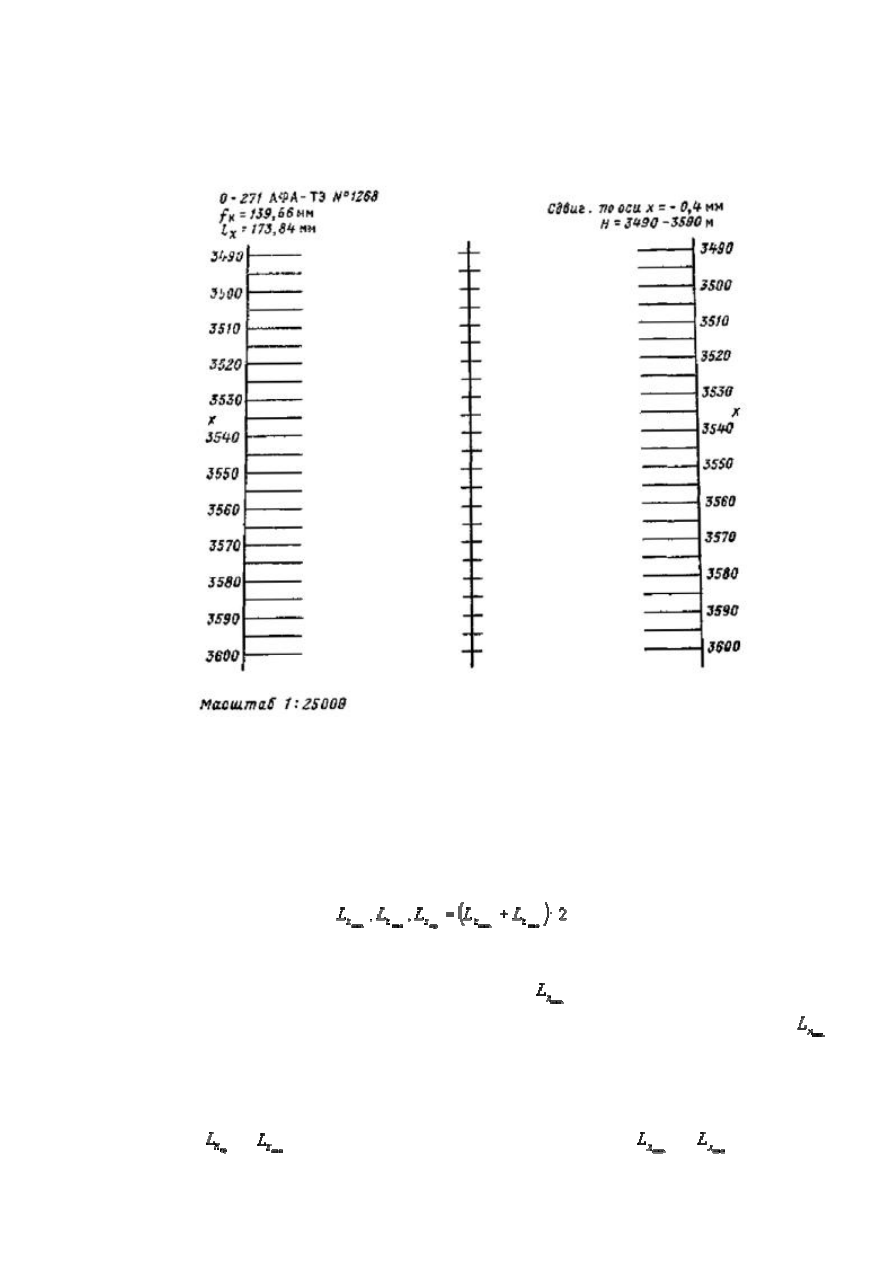

Рис. 5.1. Палетка для приведения аэроснимков к масштабу обновляемой карты

Приведение  аэрофотоснимков  к  масштабу  карты  выполняется  на  фототрансформаторе  с

помощью  специальной  палетки  (рис. 5.1), на  которой  для  заданных  l

х

, f

к

  и  масштаба  карты

построены величины L

x

 для различных значений H.

Палетка строится следующим образом.
Определяют  наибольшее  H

max

  и  наименьшее  H

min

  значения  высот  фотографирования  в

пределах участка аэрофотосъемки.

Для принятых значений H

max

, H

min

 и значения H

ср

 = (H

max

 + H

min

) : 2 по формулам (11) или

(12)  вычисляют  расстояния

 между  координатными  метками

аэрофотоаппарата в масштабе обновления. Затем на листе плотной бумаги или прозрачном
пластике  наносят  ось  палетки  и  через  ее  основание  проводят  перпендикулярную  к  оси

прямую,  на  которой  откладывают  отрезок

 (симметрично  оси  палетки),

соответствующий высоте фотографирования H

max

. Далее вверх по оси палетки от линии

 и параллельно ей наносят через 7 (или 10) мм линии, интервал между которыми принимают
равным  заданному  изменению  высоты  фотографирования,  обычно 5 м  для  приведения
аэроснимков  к  масштабу 1:10000 и 1:25000 и 10 м  для  масштаба 1:50000. На  этих  линиях,
соответствующих  высотам  фотографирования  Н

ср

  и  H

min

,  откладывают  вычисленные

расстояния

 и

.  После  этого  соединяют  концы  отрезков

 и

 наклонными

прямыми, в пересечении которых с остальными линиями получают концы отрезков

 для

заданных Н

i

 в масштабе обновляемой карты для всего диапазона высот фотографирования.

Значения  высот  фотографирования  подписывают  на  линиях  L

x

.  Отложенное  ранее

расстояние

 служит  для  контроля  построения  палетки.  Далее  смещают  ось  палетки

параллельно  самой  себе  таким  образом,  чтобы  расстояния  от  нее  до  обоих  концов  линии

 соответствовали расстояниям в заданном масштабе между главной точкой аэроснимка и

левой и правой координатными метками прикладной рамки аэрофотоаппарата. Полученные
точки  пересечения  оси  палетки  с  линиями  L

x

  фиксируют  положение  главной  точки

аэроснимков (см. рис. 5.1).

При масштабировании аэроснимков на фототрансформаторе плоскости экрана и негатива

приводят в горизонтальное положение по контрольной сетке. Для получения аэроснимков в
заданном  масштабе  совмещают  изображение  концов  координатных  меток  негатива  с

концами  отреза

 соответствующего  высоте  фотографирования  данного  аэроснимка  (или

заданной  его  зоны),  и  контролируют  совпадение  главной  точки  аэроснимка  и  палетки.  С
целью  учета  деформации  фотобумаги  после  фотообработки  под  палетку  подкладывают
соответствующей толщины прокладку. Для этой цели палетку можно наклеивать заранее на
картон требуемой толщины.

После  масштабирования  палетку  заменяют  на  экране  фототрансформатора  листом

фотобумаги и производят экспонирование.

Приложение 6

Универсальный топографический проектор УТП-2

Проектор  УТП-2  служит  для  оптического  проектирования  аэроснимков  и  различных

картографических материалов на составляемые или обновляемые топографические карты.

Проектирование производится как на просвет, так и на отражение с изменением масштаба

изображения  в  пределах  от 0,25 до 4,0

×

,  при  этом  автоматически  сохраняется  резкость

изображения.  При  проектировании  может  выполняться  трансформирование  изображения
путем  наклона  экрана  и  децентрации  аэроснимка  в  кассете  (по  двум  взаимно
перпендикулярным  направлениям).  Для  сохранения  резкости  изображения  по  всему  полю
объектив  можно  поворачивать  (в  этих  же  направлениях).  Изображение  может  быть
отпечатано  на  фотобумаге.  Трансформирование  осуществляется  для  аэроснимков  с  углами
наклона не превышающими значений, приведенных в табл. 6.1.

Т а б л и ц а  6.1

Трансформируемые углы наклона аэроснимков при f

к

 (мм)

Коэффициент

трансформирования

70

100

200

4

×



3°

4

°

8°

0,25

×



0

°45'

1°

2°

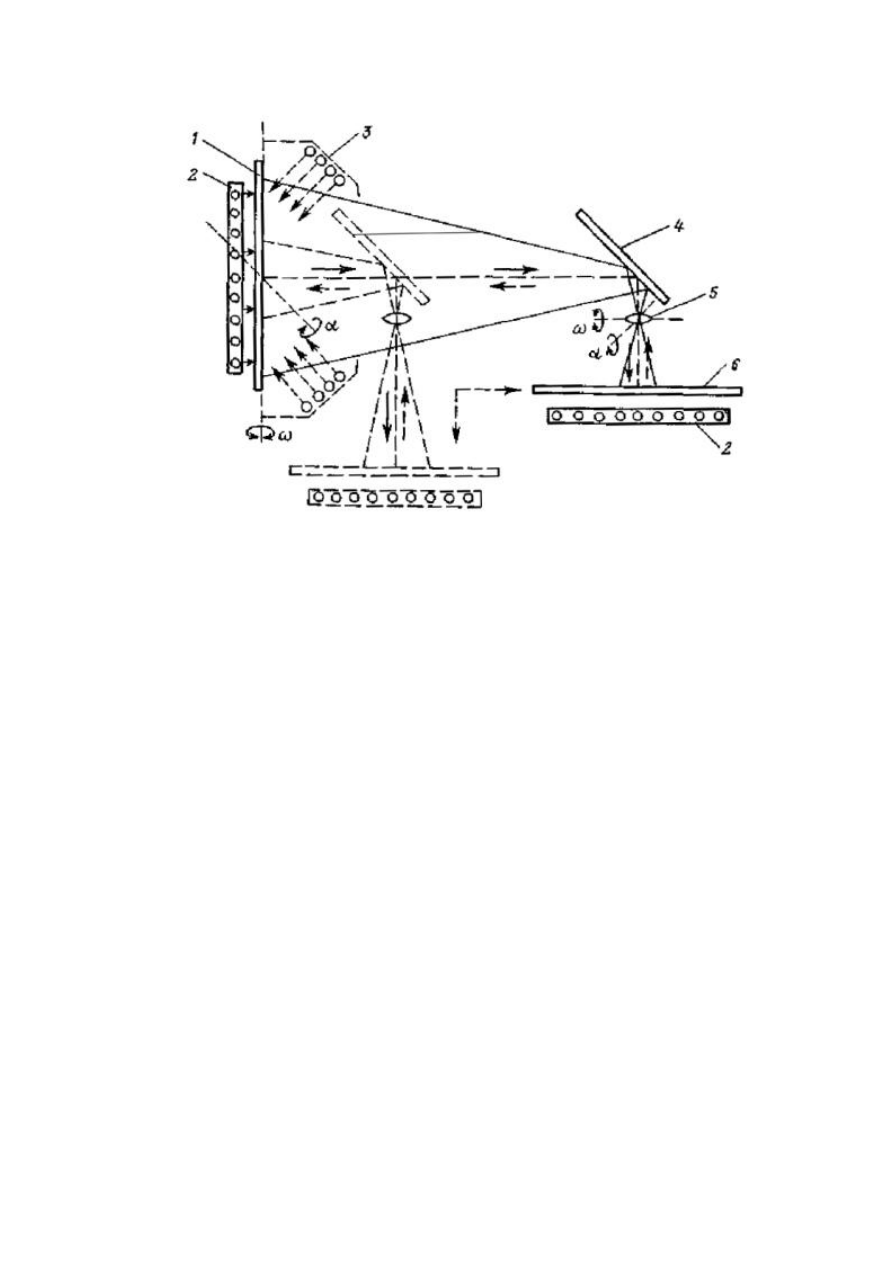

Рис. 6.1. Принцип проектирования

Прибор позволяет оптически проектировать аэроснимки (отпечатки или аэронегативы) и

картографические материалы размером до 30x30 см при работе на просвет и 40

×40 см - при

работе на отражение. Рабочий размер экранов 62x55 см.

Размеры прибора 163

×72×206 см при наибольшем увеличении изображения. Масса 150 кг.

Электропитание  от  сети  переменного  тока  напряжением 220 или 127 В,  потребляемая
мощность 350 Вт.

В  приборе  осуществлен  ломаный  ход  лучей  (рис. 6.1) и  взаимозаменяемость  плоскостей

предмета и изображения.

При  работе  на  уменьшение  (ход  лучей  показан  сплошными  стрелками)  аэроснимок,

размещаемый в кассете, укрепляется на «наклоняемом» экране 1 (расположен в этом случае
вертикально)  и  освещается  осветителем  2  или  3.  Изображение  строится  через  зеркало  4
объективом 5 на «подвижном» экране 6, на котором, как на столе, размещается обновляемая
копия оригинала карты. Экран 6 в этом случае горизонтален и может перемещаться вместе с
объективом  и  зеркалом  вдоль  параллельных  ему  направляющих  для  изменения  масштаба
изображения.  При  этом  под  действием  лекального  инверсора  изменяется  также  высота
экрана, т.е. расстояние его от объектива, что сохраняет резкость изображения.

При работе на увеличение (ход лучей показан прерывистыми стрелками) станина прибора

с обоими экранами и объективом поворачивается на подставке прибора на 90°, так что экран
1  становится  горизонтальным  столом,  а  экран  6  и  направляющие  занимают  вертикальное
положение.  Аэроснимок  в  кассете  укрепляется  на  экране  6,  к  которому  переносится
осветитель 3 при работе на отражение.

Основными частями прибора (рис. 6.2), являются подставка 17, станина 19, объективная

коробка 8, наклоняемый 1 и подвижный 11 экраны, кассета, осветители 22 и 3.

Подставка расположена на шести подъемных винтах.
Станина 19, на которой укреплены основные части прибора, может поворачиваться на оси

18  в  гнездах  подставки  для  приведения  экранов  и  направляющих  13  в  горизонтальное  или
вертикальное положение. Эти положения фиксируются упорами на подставке.
