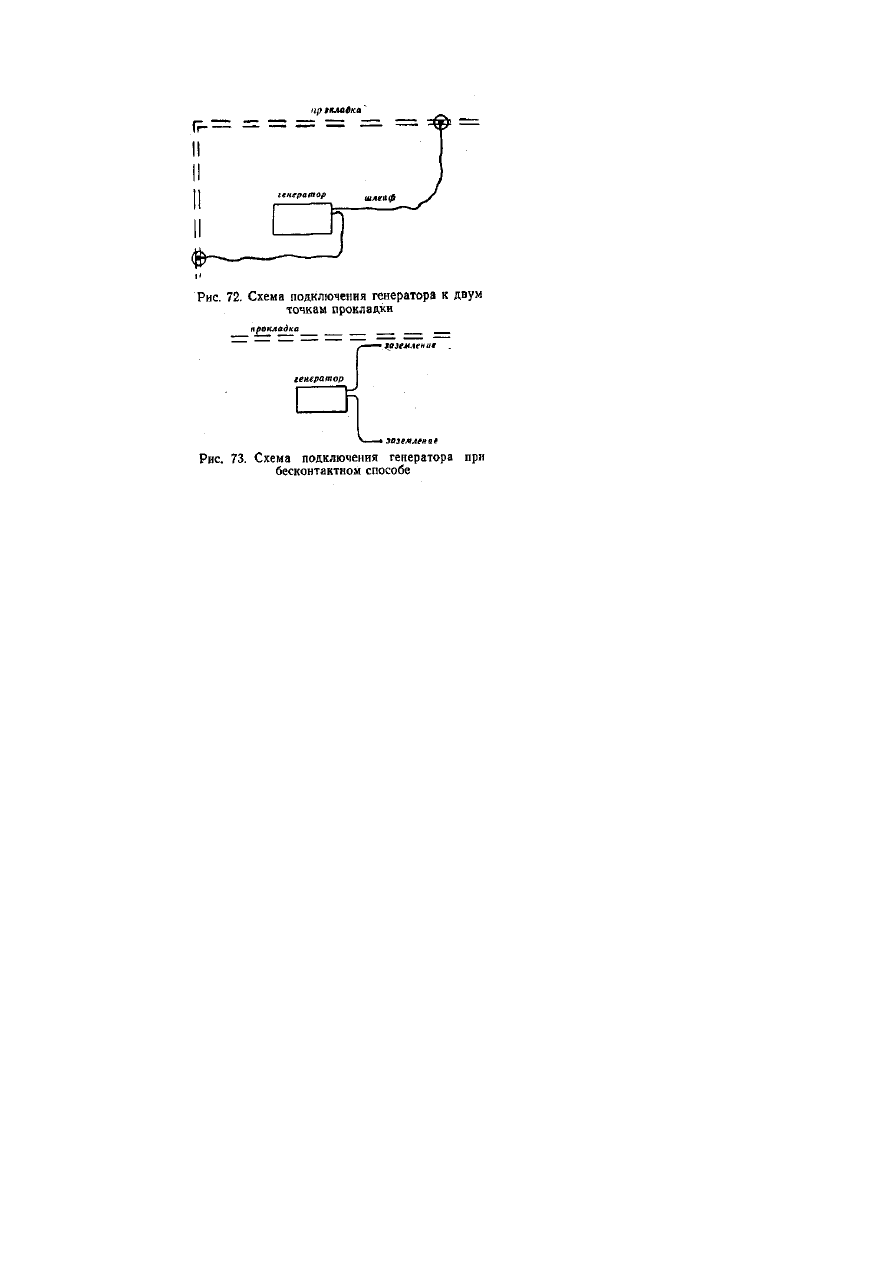

Следует  отметить,  что  бесконтактный  способ,  основанный  на  принципе  использования

отраженного  электромагнитного  поля,  по  сравнению  с  контактным  является  менее  точным:

ошибки определения местоположения прокладок в отдельных случаях могут превышать более

1  м.  Данный  способ  может  быть  рекомендован  для  выявления  примерного  положения

бесколодезных  коммуникаций  с  последующим  их  уточнением  шурфованием  или

прослушиванием • (используя шурфы) контактным способом.

Величина  площади  и  глубина  распространения  поля  зависят  от  мощности  генераторов,

структуры  и  влажности  грунта.  Особо  важную  роль  в  прослушивании  прокладок

бесконтактным  способом  играет  качество  заземления.  При  прослушивании  кабельных

прокладок, закладываемых обычно на глубину до 0,8 м, заземлители надлежит устанавливать с

особой осторожностью.

Для определения направления неметаллических труб фекальной и ливневой самотечной

канализации  генератор  подключается  к  металлической  пластине,  которая  опускается  в  лоток

колодца (рис. 74). Для повышения проводимости ливневых вод подбирают такие вещества или

концентрированные  растворы,  которые,  будучи  добавленными  к  транспортируемым

жидкостям,  придают  им  свойства  электропроводности,  например,  поваренная  соль,

растворяясь, создает достаточную концентрацию электролита.

Дальность  прослушивания  коммуникации  невелика.  Способ  этот  рекомендуется  в

случаях,  когда  колодцы  залиты  водой  и  другим  путем  определить  направление  труб

невозможно.

Поиск неметаллических трубопроводов осуществляется также путем опускания в колодец

длинного  проводника,  прикрепленного  к  поплавку,  который  затягивает  провод  в  трубу  (рис.

75).

Для  лучшего  выделения  сигнала  работа  генератора  должна  предусматриваться  в

импульсном режиме.

Поиск  подземной  прокладки  осуществляется  приемным  устройством,  при  этом  антенна

поискового  контура  располагается  над  предполагаемой  трассой.  В  телефонах  должен

прослушиваться тон генератора 1000 Гц или тон, создаваемый токами промышленной частоты

50 Гц при работе без генератора.

При обнаружении и определении местоположения коммуникации по тону, создаваемому

токами  промышленной  частоты  50  Гц  или  блуждающими  токами,  необходим  определенный

опыт в отличии на слух сигналов, созданных током искомой прокладки, от прочих сигналов и

помех. Следует отметить, что поиск осуществляется более успешно приборами ВТР-V ИПК-2.

Поскольку  не  всегда  можно  гарантировать  уверенное  прослушивание  именно  данной

коммуникации,  необходимо  в  процессе  поиска  контролировать  и  уточнять  ее  по



58

демаскирующим  признакам:  просадкам  грунта,  нарушениям  покрытий,  вводам,  а  также

шурфованием.

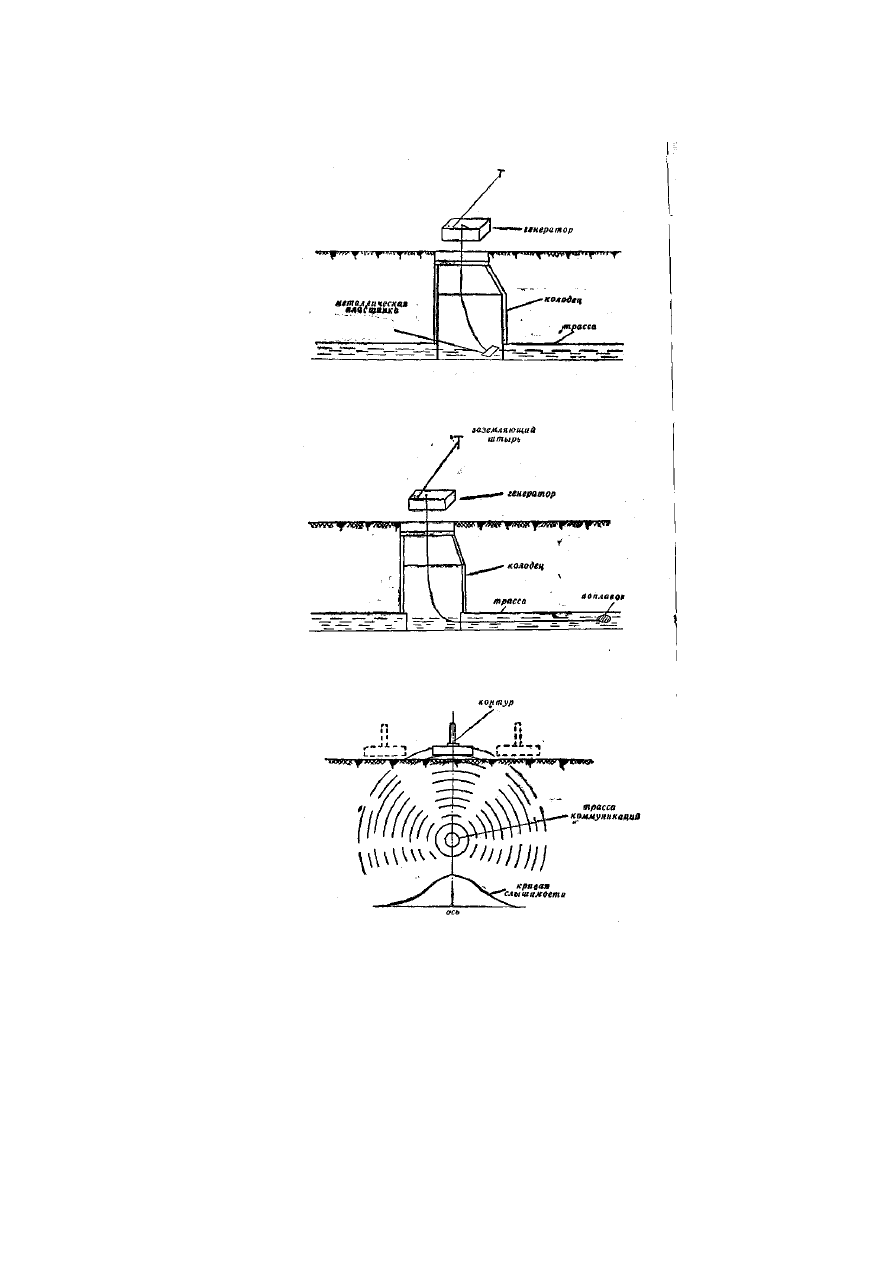

Рис. 74. Схема определения направления трубопровода с помощью металлической пластины

Рис. 75. Схема определения направления трубопровода с помощью поплавка

Рис. 76. Определение оси трассы по максимальному сигналу



В зависимости от положения антенны относительно оси прокладки может наблюдаться:

—  максимальное  звучание  сигнала  и  максимальное  отклонение  стрелки

микроамперметра над осью прокладки (поиск по максимуму) ;

— минимальное звучание сигнала и минимальное отклонение стрелки микроамперметра

над осью прокладки (поиск по минимуму).

При  перемещениях  или  поворотах  антенны  вблизи  положения  «минимум»  изменение

сигнала над трассой происходит более резко, чем вблизи положения «максимум», в результате

чего поиск по минимуму позволяет точнее определять положение трассы.

Поиск по максимуму применяется:



59

1.  Для  определения  положения  оси  прокладки  по  стрелочному  индикатору  приборами

ВТР-V, ИПК-2. Поисковый контур располагают в этом случае перпендикулярно к оси трассы,

как показано на рис. 76. Для определения направления трассы плавно перемещают антенну по

горизонту  вправо  и  влево.  С  приближением  антенны  к  проекции  оси  прокладки  на  земную

поверхность стрелка индикатора приемного устройства начнет отклоняться вправо от нулевого

положения,  затем,  по  мере  удаления  от  оси  прокладки  при  перемещении  антенны  в  том  же

направлении, отклоняться от нулевого положения. Однако из-за небольшой чувствительности

микроамперметра  стрелка  прекращает  отклоняться  на  расстоянии  150—200  м  от  места

подключения генератора.

2.  Для  определения  зоны  прокладки  при  поиске  приборами  ТПК,  КИ-3,  ВТР-V  ИП-7  с

генераторами  ГКИ(ГИП),  когда  поиск  осуществляется  по  силе  звукового  сигнала.  Кривая

изменения  уровня  сигнала  при  прослушивании  прокладок  на  максимум  изменяется

сравнительно плавно, поэтому ширина зоны может достигать 1—2 м.

Поиск по минимуму звукового сигнала применяют для уточнения оси прокладки, после

того, как зона возможного положения ее определена по максимуму.

Положение  рамки  поискового  контура  ТПК-1,  КИ-3,  ИП-7  при  поиске  по  минимуму

изображено на рис. 77.

Эффект минимума получается тогда, когда поисковый контур для трассоискателей ВТР-

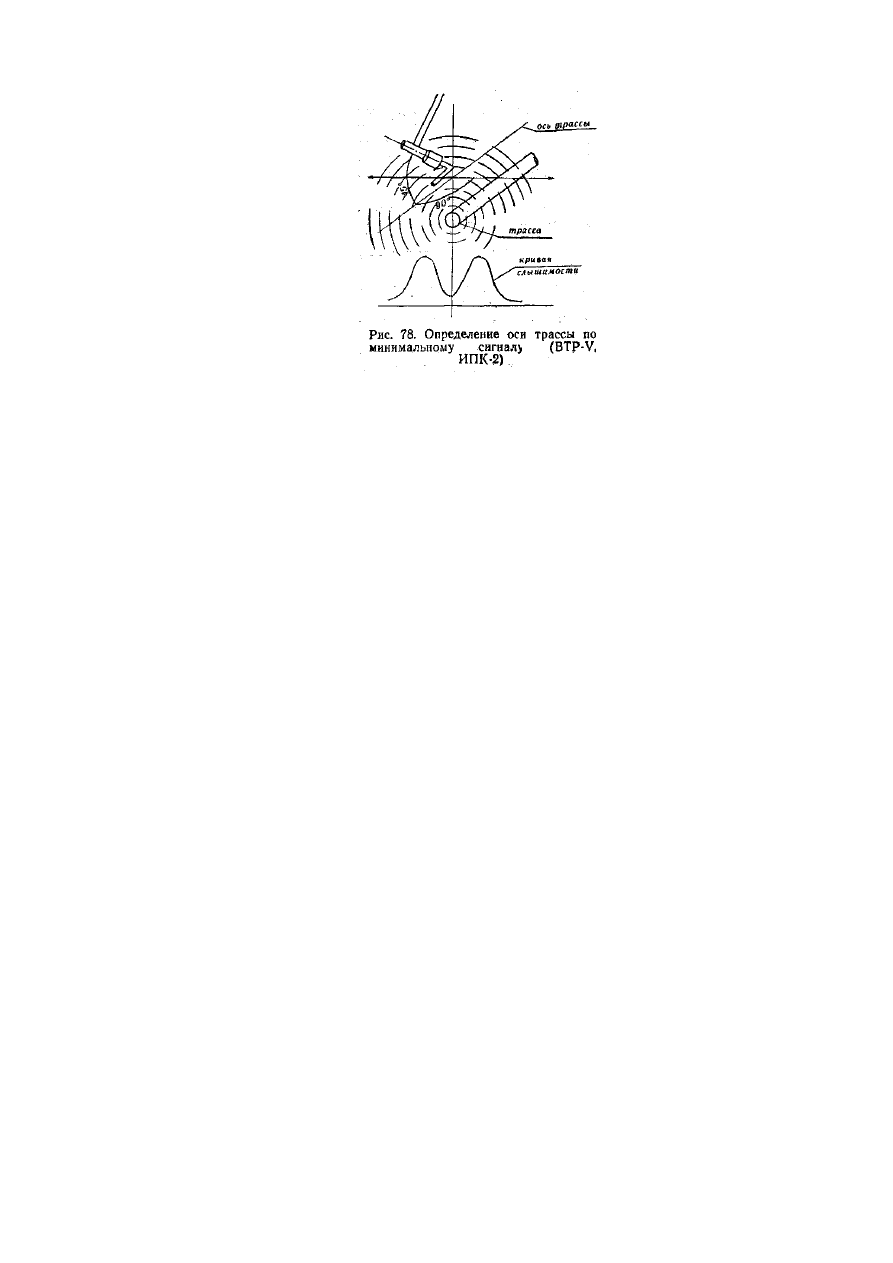

V  и  ИПК-2  располагается  под  углом  45°,  ориентируясь  по  углу  насадки,  в  вертикальной

плоскости трассы и перемещается перпендикулярно к оси трассы (рис. 78).

Приемное  устройство  при  поиске  перемещается  плавными  движениями  параллельно

поверхности земли, удерживая антенну в 2—5 см от поверхности.

При  поиске  с  помощью  генератора,  когда  индустриальные  помехи  мешают уверенному

приему сигнала генератора, в приборах ВТР-V и ИПК-2 следует включить фильтр, снижающий

уровень помех.



Рис 77. Определение оси трассы по минимальному сигналу (ТПК-1, КИ-3, ИП-7)



Дальность  определения  прокладки  при  одной  постановке  генератора  зависит  от

токопроводности и характера соединения труб, захламленности металлом и водонасыщенности

грунта,  в  котором  пролегает  трасса,  числа  прокладок  и  интервала  между  ними,  глубины

заложения прокладки, интенсивности действия блуждающих токов, диаметра труб, количества

отводов и ответвлений.

Поиск трасс, состоящих из чугунных труб с раструбным соединением при наличии в них

изолирующих прокладок, ограничен 100—150 м, а в некоторых случаях, когда соединение труб

выполнено на цементе, невозможен. В месте разветвления трасс, на расстоянии 1—2 м от него,

наблюдается  ослабление  принимаемого  сигнала,  после  прохождения  места  разветвления

принимаемый сигнал увеличивается до прежней величины.

Для  выявления  новых  направлений  трассы  прослушивают  местность  вокруг  зоны

исчезновения  сигнала  радиусом  2—3  м.  Для  подтверждения  того,  что  трасса  действительно

меняет свое направление или имеет отвод, необходимо определить несколько точек по новому

направлению или отводу трассы.

Вершина  угла  поворота  (отвода)  трассы  определяется  как  пересечение  линий,

соединяющих  определенные  точки  оси  старого  и  нового  направлений  трассы  или  ее

ответвлений.



60



В  местах  соединений  основной  трассы  и  врезок  (отводов)  при  различных  диаметрах

возможны  искажения.  Если  же  генератор  подключен  к  основной  трассе,  то  врезки,  имеющие

значительно  меньший  диаметр,  могут  вообще  не  прослушиваться.  Учитывая  это,  методика

прослушивания трассы должна быть следующей:

— если в трубопровод большего диаметра врезаны трубы меньшего диаметра, их нужно

прослушивать  отдельно,  последовательно  подключая  генератор  к  линиям  одинакового

диаметра;

—  разветвления  трубопроводов  одинакового  диаметра  нужно  обязательно  прослушать

прямо и обратно;

— Т-образные соединения трубопроводов (угол 90°) нужно прослушивать не менее чем с

двух  точек  подключения  генератора  на  разных  линиях  и  контролировать  по  местным

предметам.

Определение  глубины  заложения  подземной  коммуникации  выполняют  после

установления  точного  положения  ее  оси.  Для  определения  глубины  залегания  прокладки  ось

антенны  поискового  контура  располагают  под  углом  45°  к  поверхности  земли  (для  этого  в

приборах  ВТР-V  и  ИПК-2  надевается  специальный  уголок,  в  ТПК-1  это  обеспечивается

конструкцией антенны,  а в КИ-3 и  ИП-7 антенну разворачивают  с таким расчетом, чтобы их

плоскости  составляли  с  держателями  угол  45°).  Затем  поисковый  контур  (рис.  79)

устанавливают перпендикулярно к направлению трассы и удаляют его до минимума сигнала.

Расстояние  от  оси  трассы  до  положения  минимума  будет  соответствовать  глубине

залегания прокладки.

Определение  повторяют  в  противоположную  от  оси  трассы  сторону.  За  окончательное

значение берут среднее из выполненных измерений. При неравенстве расстояний на величину,

превышающую 10% от глубины заложения, цикл необходимо повторить.

При измерении глубины заложения прокладки поисковый контур следует располагать по

возможности ближе к земле, но не касаясь ее.

Значительное удаление контура от земли будет вызывать ошибку в определении глубины

заложения прокладки (рис. 80). При определении глубины залегания коммуникаций поисковый

контур необходимо располагать на расстоянии 2—5 см от поверхности земли.

При  близком  расположении  около  исследуемой  прокладки  кабелей  или  металлических

трубопроводов могут возникать помехи, которые исказят результаты измерений. В этом случае

определение глубины заложения следует сделать дважды, но только с той стороны трассы, где

нет смежных трубопроводов или кабелей (рис. 81).

При определении глубины заложения трассы следует учитывать рельеф местности.

Точность определения подземных прокладок с помощью трассоискателей в значительной

степени  зависит  от  целого  ряда  причин  и  факторов  и,  прежде  всего,  от  характера

коммуникации, ее диаметра, вида оболочек, технического состояния защитных и изоляционных

покрытий,  глубины  заложения,  наличия  смежных  прокладок,  а  также  физико-географических

особенностей района работ.
