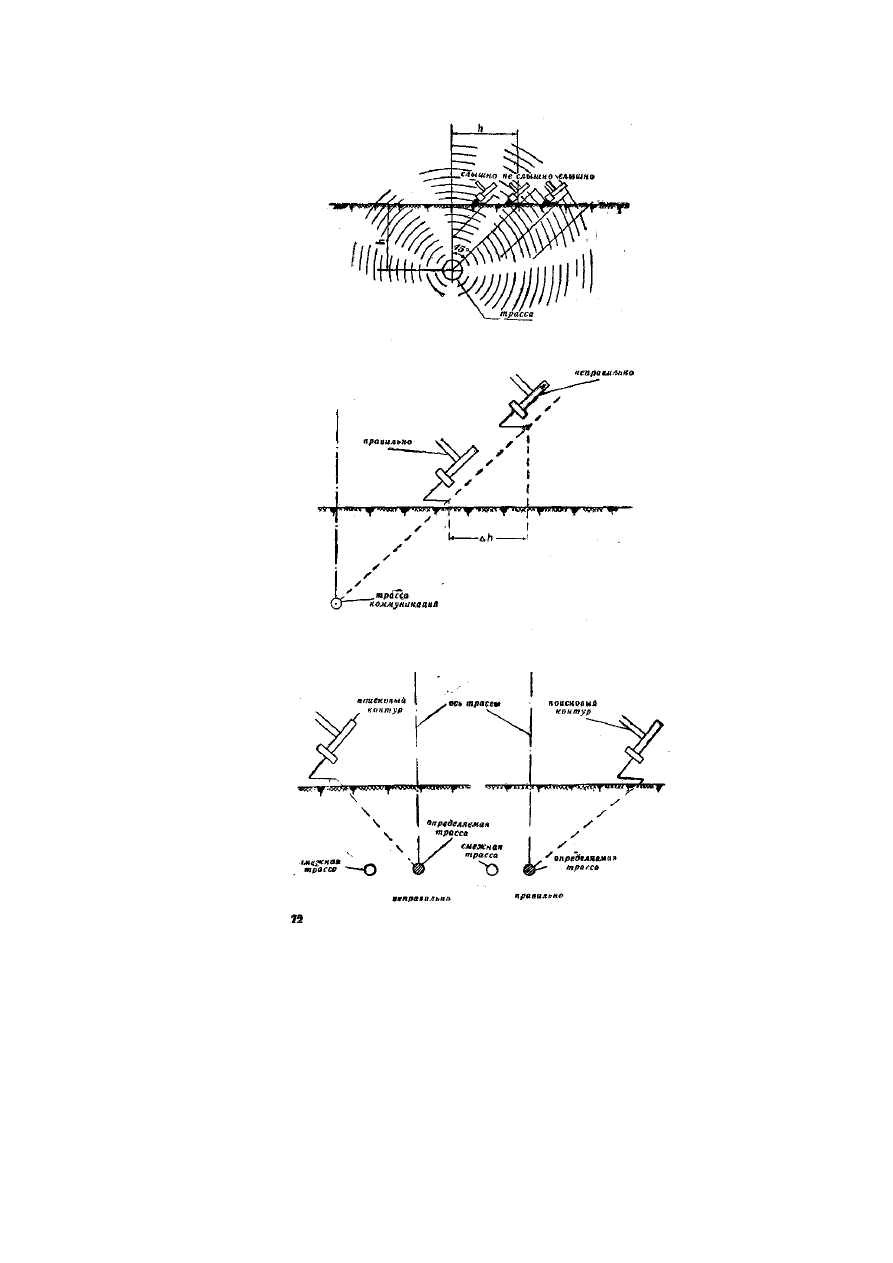

Рис. 79. Схема определения глубины заложения прокладки



Рис. 80. Расположение поискового контура при определении глубины заложения подземной

коммуникации



Рис. 81. Схема определения положения оси трассы при наличии смежных прокладок



При благоприятных условиях прослушивания точность определения планово-высотного

положения коммуникации может быть подсчитана по эмпирической формуле:

δ

l;

 = δ

h

= 0,5 (0,1h + d) см,

где δ

h

  —ошибка определения глубины заложения;

δ

l;

— ошибка определения планового положения



h, — глубина заложения коммуникации в см;

d— диаметр коммуникации в см;

0,5 — постоянный коэффициент.

Необходимо  учитывать  при  поиске,  что  помехи  создаются  как  посторонними

источниками тока, так и током генератора трассоиекателя, создавая электромагнитное поле на

прокладках, расположенных в непосредственной близости к исследуемой.



62

Особенно  сильные  помехи  создаются  на  промышленных  и  городских  территориях  с

большим  числом  пересекающихся  кабелей  и  трубопроводов.  В  отдельных  случаях  влияние

помех  можно  уменьшить  изменением  места  подключения  генератора  и  заземления.  Уровень

помех  может  зависеть  от  погодных  условий,  времени  года  и  ряда  других  причин.  При

неудачном поиске подземных сетей его следует повторить в других условиях.

В сырую погоду производить поиск подземных сетей не рекомендуется.



2. ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ СКРЫТЫХ ПОДЗЕМНЫХ КОММУНИКАЦИИ

ШУРФОВАНИЕМ

Метод  шурфования  для  определения  местоположения  подземных  коммуникаций

осуществляется:

а) в местах, где определение подземных коммуникаций с помощью трубокабелеискателей

невозможно;

б) в целях контроля данных, полученных электрометодами;

в)  для  уточнения  и  дополнения  имеющихся  учетных  материалов  и  для  проверки  их

качества.

Метод шурфования является очень трудоемким, дорогостоящим, поэтому применяют его

лишь в крайних случаях, когда другие методы применить невозможно.

Места закладки шурфов намечаются только после тщательного изучения материалов на

имеющиеся подземные сети и опроса технического персонала организаций, эксплуатирующих

эти  сети.  Количество  и  выбор  мест  закладки  шурфов  должны  быть  такими,  чтобы  имелась

полная  возможность  определения  местоположения  подземных  коммуникаций.  Шурфы

располагают, как правило, поперек проезжей части и тротуаров в виде коротких траншей.

Места  шурфовых  работ  на  городских  территориях  должны  быть  предварительно

согласованы  с  автоинспекцией  и  дорожно-мостовыми  управлениями.  Проходка  шурфов

выполняется только эксплуатирующими организациями.

Вскрытие  подземных  коммуникаций  шурфами  ведут  так,  чтобы  исключить  задержки

движения  транспорта.  Сначала  шурф  роют  от  домов  до  середины  проезжей  части  улицы  и

производят  съемку  вскрытых  подземных  коммуникаций,  затем  эту  часть  шурфа  засыпают  и

разрабатывают  его  на  остальной  части  поперечника.  При  одновременном  отрытии  шурфа  на

всем поперечнике должны быть устроены специальные мосты для передвижения транспорта и

пешеходов.  Контур  шурфа  закрепляют  колышками,  между  которыми  натягивают  шнур,

определяющий  место  разработки  шурфа.  После  производства  съемок  шурфы  немедленно

засыпают.

На городских улицах шурфы закладываются с отвесными стенками, за пределами города

допускается проходка шурфов с откосами.

В результате обследования шурфа должны быть выявлены повороты, вводы, пересечения

подземных  сетей  и  их  основные  технические  характеристики.  Назначение  и  вид  вскрытых

подземных  коммуникаций  обязательно  устанавливаются  представителями  эксплуатирующих

организаций.

Подземные  сети,  отрытые  в  шурфе,  нумеруются  от  фасада  здания,  начиная  с  первого

номера.  Рядом  с  зарисовкой  в  абрисе  расположения  всех  коммуникаций,  обнаруженных  в

шурфе, дают их подробное описание и записывают наружные диаметры и размеры сечений.

При глубине заложения прокладки больше 1 м положение ее на поверхности фиксируют

с  помощью  отвесов  или  реек  для  последующей  привязки  к  твердым  контурам  или  точкам

съемочной сети.

Особое  внимание  при  вскрытии  подземных  коммуникаций  шурфами  должно  быть

уделено соблюдению требований техники безопасности, изложенных в прил. 5.



63

Глава IV

СЪЕМКА СУЩЕСТВУЮЩИХ ПОДЗЕМНЫХ

КОММУНИКАЦИЙ

Съемка  подземных  коммуникаций  производится  на  вновь  созданной  или  имеющейся

планово-высотной геодезической основе.

Планово-высотной геодезической основой служит опорная геодезическая сеть, состоящая

из  пунктов  триангуляции,  полигонометрии,  нивелирования,  и  съемочное  обоснование.  При

недостаточной густоте опорной геодезической сети ее построение производится в соответствии

с требованиями «Инструкции, по топографической съемке в масштабах 1 : 5000, 1 : 2000, 1 :

1000 и 1 : 500», приведенными в табл. 8.

1. ТЕОДОЛИТНЫЕ ХОДЫ

Относительные  невязки  в  теодолитных  ходах  не  должны  быть  более  1  :  2000,  а

абсолютные не должны превышать: на застроенной территории 0,25 м, на незастроенной — 0,4

м.

Максимальные длины теодолитных ходов не должны быть более 0,6 км на застроенной

территории.

Удаленность узловых точек от пунктов триангуляции или полигонометрии 0,4—0,5 км.

При съемке в масштабе 1 : 500 и 1 : 1000 допускаются висячие ходы длиной не более: на

незастроенной  территории  —  150  м  при  двух  точках  поворота,  на  застроенной  —  150  м  при

масштабе 1 : 1000 и 100 м — при масштабе 1 : 500 при трех точках поворота.

Длина  линий  в  теодолитных  ходах  должна  быть  не  более  350м  и  не  менее  20  м  на

застроенной и 40 м на незастроенной территориях.

Измерение линий обязательно производится в прямом и обратном направлениях. Линии

измеряются  оптическими  дальномерами,  стальными  лентами  и  рулетками,  причем  мерные

ленты  и  рулетки  должны  быть  прокомпарированы,  а  у  дальномеров  определены  их

коэффициенты.

Углы в теодолитных ходах измеряются одним полным приемом с перестановкой лимба

между полуприемами на величину, близкую к 90°. Угловые невязки в замкнутых полигонах и

разомкнутых ходах не должны быть более величины, подсчитанной по формуле

n

f

1′

±

=

β



n— число углов в полигоне или ходе.

Ходы, прокладываемые для съемочной основы, могут быть:

а) разомкнутыми, т. е. опирающимися своими концами на твердые точки;

б) с узловыми точками.

Для  угловых  измерений  возможно  использование  теодолитов  Т15,  Т20,  ТЗО  и

равноточных

им



64



Таблица 8



Показатели

4-й класс  1-й разряд  2-й разряд

Триангуляция







Длина сторон треугольника

(наибольшая — наименьшая ) в км

1-5

0,5-5

0,25-3

Относительная ошибка базисной

(выходной) стороны

1:100000

1:50000

1:20000

Относительная ошибка определяемой

стороны сети в наиболее слабом месте



1:50000

1:20000

1:10000

Наименьшее значение угла

треугольника между направлениями

данного класса (разряда)



20

20

20

Предельное значение невязки в

треугольнике



8˝

20˝

40˝

Средняя квадратическая ошибка угла

(по невязкам треугольнике )



2˝

5˝

10˝

Трилатерация









Длина стороны треугольника

(наименьшая — наибольшая) в км



1-5

0,5-5

0,25-3

Относительная ошибка измерения

сторон (по внутренней сходимости)



1:100000

1:50000

1:20000

Наименьшее значение угла

треугольника



20

20

20

Полигонометрия







Предельные длины ходов в км

10

5

3

Предельная величина периметра

полигона в свободной сети в км

30

15

9

Длина сторон хода (наименьшая —

наибольшая) в км

0,25-0,2

0,12-0,8

0,08-0,35

Предельная длина хода от узловой

точки до пункта высшего класса или

разряда в км

7

3

2

Число сторон в ходе не более

15

15

15

Предельная относительная невязка

хода

1:25000

1:10000

1:5000

Средняя квадратическая ошибка

измерения угла (по невязкам в

полигонах)

2˝

5˝

10˝



2. МИКРОТРИАНГУЛЯЦИЯ

На  местности,  пересеченной  и  не  удобной  для  линейных  измерений,  вместо

теодолитных  ходов  съемочное  обоснование  может  осуществляться  построением

микротриангуляции.



Микротриангуляция

строится

в

виде

треугольников,

геодезических

четырехугольников,  центральных  систем,  а  также  цепочками  треугольников,

проложенными  между  двумя  сторонами  или  двумя  пунктами  опорной  геодезической

сети.



Между  базисами  допускается  построение  не  более  10  треугольников.  В

самостоятельной  сети  треугольников  базисы  измеряются  в  прямом  и  обратном

направлениях  с  относительной  ошибкой  измерения  не  более  1  :  10  000.  Углы  в  сетях

должны быть не менее 20°, а длины сторон — не менее 150 м.



Измерение углов в треугольниках и подсчеты допустимых ошибок осуществляются

так же, как и в теодолитных ходах.
