ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 14



53

технике эксплуатации кислотных аккумуляторов, так как нарушение установленных  режимов

цикла «заряд — разряд» может преждевременно вывести их из строя.

Осмотр  передающего  и  приемного  блоков  заключается  в  проверке  вводов  и  клемм  для

подключения  питания  и  нагрузки,  исправности  выключателей,  тумблеров,  кнопок,

переключателей, измерительных приборов и контрольных лампочек.

Проверку  работы  блоков  начинают  с  передающих  блоков  путем  подготовки,  пуска  и

настройки без подключения нагрузки.

а.  Проверка  напряжения  аккумуляторов.  В  трубокабелеискателях  ВТР-V,  ИПК-2,  КИ-3,

ГИП,  ГКИ  проверка  производится  подключением  вольтметра.  В  ТПК-1  напряжение

аккумуляторов  проверяется  после  подключения  генератора.  Для  получения  установленной

выходной мощности напряжение не должно быть ниже величины, установленной в инструкции

по эксплуатации (ВТР-V—24 В, ТПК-1—13 В, ИПК-2—15 В, КИ-3—12 В).

б. Проверка исправности генератора (без присоединения нагрузки к выходным клеммам).

Для этого соединяют аккумуляторную батарею с генератором. Подключение производится при

выключенном  генераторе.  Следует  обратить  внимание  на  правильность  подключения  по

полярности.  Поворотом  выключателя  или  нажатием  на  кнопку  «Пуск»  включают  генератор

тока, при этом индикаторная лампочка должна зажечься, а ампервольтметр, если он имеется,

должен показывать напряжение тока на выходе генератора. Если генератор переключается на

импульсную  работу,  то  индикаторная  лампочка  должна  ритмично  мигать,свидетельствуя,  что

на выход генератора поступают импульсы тока звуковой частоты.

в.  Проверка  работы  приемного  устройства.  Для  этого  штеккер  телефона  включают  в

гнездо усилителя, соединяют усилитель приемного устройства с поисковым контуром (ВТР-V,

КИ-3),  включают  тумблером  питание  усилителя  и  вращают  регулятор  усиления  вправо  до

упора.  Если  поднести  поисковый  контур  к  включенному  генератору  на  расстояние  1—2  м,  в

телефонах должен быть слышен тон генератора, а стрелка прибора (ВТР-V, ИПК-2) отклонится

вправо.

При  удалении  антенны  приемных  устройств  от  генераторов  уровень  сигнала  будет

уменьшаться, а при приближении — увеличиваться.

Следует иметь в виду, что изменение положения антенны относительно направления на

генератор также вызывает изменение уровня сигнала.

Работу  приемного  устройства  можно  проверить  и  без  генератора.  Поисковый  контур

следует поднести к шнуру электропроводки, находящемуся под переменным током. При этом в

телефоне  будет  прослушиваться  ток  промышленной  частоты  50  Гц,  при  включении  фильтра

помех (ВТР-V, ИПК-2) фон этот должен резко уменьшаться.

Если  приемное  устройство  не  работает  или  работает  слабо,  следует  заменить  источник

питания усилителя.

По  завершении  проверки  и  настройки  блоки  и  узлы  трубокабелеискателей  выключают,

разъединяют и укладывают в предназначенные для упаковки места.

Хранение приборов должно осуществляться в закрытом помещении при температуре от +

10°  С  до  +30°С  с  относительной  влажностью  не  более  80%  на  расстоянии  не  менее  1  м  от

отопительных приборов.

Способы работы с трубокабелеискателями

Приемное  устройство  трубокабелеискателей  может  улавливать  переменное

электромагнитное поле, создаваемое не только своим генератором, но и токами промышленной

частоты  (50  Гц).  Поэтому  определение  местоположения  подземных  сетей  и  глубины  их

залегания возможно как с использованием генератора, так и без него.

Определение  положения  подземной  коммуникации  производится  двумя  способами:

контактным  и  бесконтактным.  При  использовании  генератора  подключение  осуществляется

непосредственно  к  определяемому  трубопроводу  (контактный  способ)  или  же

электромагнитное  поле  создается  вокруг  трубопровода  или  кабеля  с  помощью  заземлителей

(бесконтактный способ).

При контактном способе определяется местоположение:

—  металлических  трубопроводов,  силовых  кабелей  или  кабелей  связи,  когда  требуется

выделить один кабель, залегающий в общей траншее;

— неметаллических трубопроводов — путем использования электропроводящих свойств

жидкости или же проводника с поплавком,



54

При  бесконтактном  способе  определяется  положение:  —  металлических  трубопроводов

или кабелей связи, когда не-

 посредственное  подсоединение  к  ним  генератора  невозможно;  —  трубопроводов  или

кабелей в местах, намеченных для строительства различных сооружений, бурения скважин. Без

помощи генератора определяются кабели силовые и связи,. металлические трубопроводы в зоне

действия блуждающих паразитных) токов. Практически такие токи имеются

 почти на всех городских и промышленных территориях.

При подключении генераторов звуковой часто-

 ты  необходимо  соблюдать  общее  правило:  сначала  генератор  присоединяется  к

исследуемой коммуникации, а затем включается.

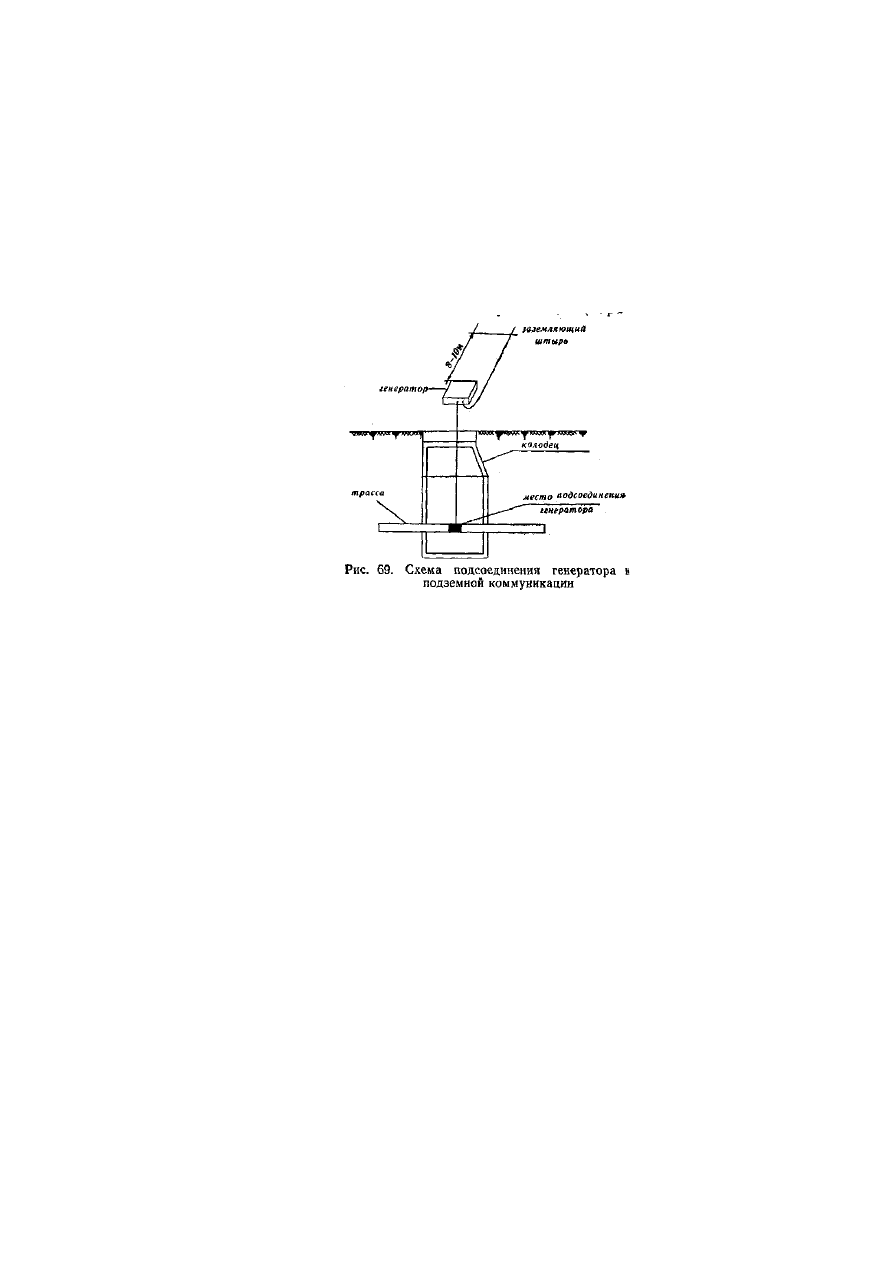

При  контактном  способе  (рис.  69)  подключение  генератора  производится  в  следующем

порядке:



 а) определяют исходный пункт для подключения к трассе. Такими пунктами могут быть:

смотровые  колодцы  сетей,  коверы  газовых  сетей,  гидранты  и  колонки,  а  также  места  ввода

сетей в здания и сооружения;

б)  устанавливают  генератор  с  питанием  в  непосредственной  близости  от  выбранного

места присоединения;

в)  заземляют  генератор.  Место  заземления  выбирают  примерно  в  10  м  от  места

подключения  перпендикулярно  к  предполагаемому  направлению  трассы.  В  качестве

заземлителя  можно  использовать,  кроме  заземляющего  штыря,  входящего  в  комплект

приборов,  любое  сооружение,  имеющее  надежный  контакт  с  землей  (рельсы  столбов  связи,

металлические  столбы  и  т.  д.).  Заземлитель  не  должен  иметь  непосредственного  контакта  с

подземной  коммуникацией.  Если  грунт  сухой,  то  его  увлажняют.  Заземляющий  провод

подключается  в  ВТР-V  к  левой  земляной  клемме  «Нагрузка»,  в  ТПК-1,  ИПК-2,  КИ-3  —  к

клеммам с индексом «Земля»;

г)  другим  проводом  генератор  соединяется  с  исследуемой  трассой.  Сначала  провод

присоединяется  к  прокладке,  а  потом  уже  к  :  клемме  «Нагрузка».  Присоединение  провода  к

прокладке осуществляется при помощи специального зажима, вилки или магнитного

.контакта, как в ВТР-V, ТПК-1, ИПК-2 (рис. 70).



55

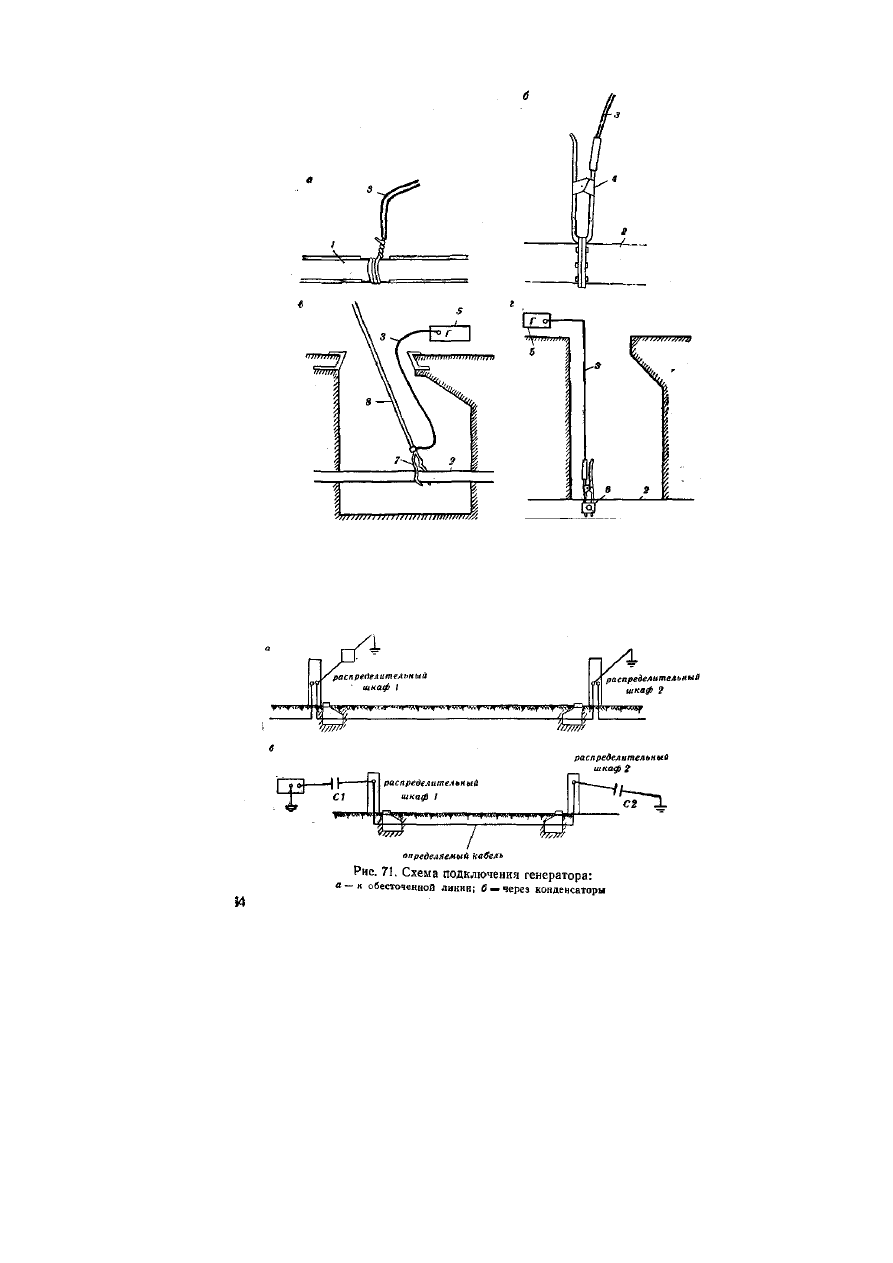

Рис. 70. Способы подключения генератора к прокладкам и заземлителям:

а – непосредственное подключение б – подключение с помощью зажима типа <крокодил>;

в – подключение с помощью вилки ; г – подключение с помощью магнитоконтакта; 1- кабель;

2- трубопровод ; 3- соединительный провод; 4- зажим типа <крокодил>; 5- генератор ; 6-

магнитоконтакт; 7- вилка; 8- вешка





Присоединение генератора при определении трассы кабеля может производиться к жиле,

броне или экранирующей оболочке кабеля. Перед подключением кабель должен быть разряжен

на землю.

При  прослушивании  кабельных  линий  обязательно  присутствие  представителя

эксплуатирующей организации.

Если присоединение производится на территории подстанции, то генератор необходимо

заземлить  через  заземляющий  контур  подстанции.  При  этом  необходимо  демонтировать

переносное и постоянное заземление экранирующей оболочки и жил кабеля.

Если  нет  возможности  провести  демонтаж  заземления  экранирующей  оболочки,

присоединение  генератора  необходимо  делать  к  жилам  кабеля,  предварительно  сняв  с  них

переносное заземление. Подключение генератора к жиле кабеля производится на подстанциях в

распределительных шкафах, АТС, щитах, коммутаторах.



56

Перед подключением в обязательном порядке производят проверку брони электрическим

индикатором  на  отсутствие  электрических  зарядов.  Наилучшие  результаты  прослушивания

обесточенных кабелей обеспечиваются при заземлении их с противоположных концов.

Кабели  постоянного  тока  напряжением  до  500  В,  не  обесточенные  по  условиям

эксплуатации, прослушивают при подключении генератора через конденсаторы 10 мкФ X 600

В  (рис.  71).  Кабельные  прокладки  постоянного  тока  напряжением  свыше  500  В  необходимо

прослушивать в период их отключения или ремонта.

Не допускается присоединение генератора в колодцах газопровода.

Подключение  генератора  в  колодцах  и  шурфах  к  трубопроводу,  транспортирующему

взрывоопасные  продукты,  допускается  в  исключительных  случаях  при  строгом  соблюдении

правил по технике безопасности.

Место  для  подключения  генераторов  выбирают  с  расчетом  получения  удобства  и

обеспечения надежности выполнения подключения.

Для  наилучшей  слышимости  сигнала  выбирается  соответствующее  выходное

напряжение.

В приборах ИПК-2, КИ-3, ИП-7 с генератором ГКИ (ГИП) выбор выходного напряжения

делается  по  наибольшему  звучанию  в  телефонах,  подключенных  к  усилителю  приемного

устройства.  Прослушивание  производится  на  некотором  удалении  от  места  подключения

генератора.  Выбор  напряжения  осуществляется  подключением  исследуемой  прокладки  к

различным клеммам.

В  приборе  ТПК-1  установка  оптимального  режима  работы  генератора  производится

следующим образом.

В  режиме  «Настройка»,  повышая  выходное  напряжение  генератора  переключателем,

выводят  стрелку  измерительного  прибора  на  красный  сектор  шкалы,  что  соответствует

наибольшей  громкости  сигнала  для  данной  коммуникации.  При  этом  запрещается  допускать

отклонение, стрелки прибора от красного сектора, потому что работа в таком режиме приводит

к быстрому разряду источника питания и возможен выход генератора из строя.

В  приборе  ВТР-V  переключатель  «Напряжение  выхода»  ставится  в  крайнее  левое

положение и включается генератор. Выбор оптимальной нагрузки осуществляется следующим

образом:  переключателем  последовательно  увеличивается  напряжение  нагрузки  до

максимального.  Если  в  каком-то  положении  переключателя  генератор  выключается,  то

переключатель  «напряжение  выхода»  переводится  в  предыдущее  положение  и  снова

включается  генератор.  Это  и  будет  режим  максимального  согласования  нагрузки  с

генератором.  Если  при  включении  генератора  в  положении  переключателя  «О»  и  переводе  в

положение  «Г»  генератор  отключается,  то  это  указывает,  что  в  цепи  нагрузки  короткое

замыкание.  При  этом  необходимо  провод  с  правой  клеммы  «Нагрузка»  перенести  на  клемму

«К.  з.».  Если  же  предполагается  короткое  замыкание,  то  возможно,  что  заземляющий  штырь

или  сооружение,  используемое  в  качестве  заземлителя,  накоротко  соединено  с  определяемой

трассой. После проверки надо снова выбрать режим максимального согласования, как указано

выше.

При  подключении  генератора  с  двух  сторон  определяемой  линии  необходимо  иметь

длинный  провод  (шлейф),  который  укладывается  в  стороне  от  исследуемой  трассы  (рис.  72).

Этот способ применяют при неблагоприятных условиях прослушивания (большое количество

ответвлений и присоединений, наличие рядом уложенных токонесущих коммуникаций и т. д.),

обеспечивая  при  этом  практически  равномерную  слышимость  сигналов  генератора  на  всем

отрезке определяемой коммуникации.

При  бесконтактном  способе  заземлители  могут  располагаться  как  перпендикулярно  к

исследуемой  трассе  (рис.  73),  так  и  параллельно  ей.  Последний  метод  рекомендуется  при

прослушивании  телефонных  кабелей.  Заземлители  в  этом  случае  вбиваются  в

непосредственной близости от кабеля.
