ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 13



49

Искатель  подземных  коммуникаций  состоит  из  двух  узлов:  генератора  и  приемного

устройства (рис. 60).

Генератор вмонтирован в удобный для переноски металлический футляр с крышкой. Для

удобства  пользования  генератором  все  основные  ручки  выведены  на  переднюю  панель  (рис.

61). Слева на панели расположены тумблер «Вкл», кнопка «Контроль» и сигнальная лампочка,

в центре — потенциометр «Частота» и справа — выходные клеммы генератора.

Размеры корпуса генератора 220 X 205 X 40 мм. Масса блока генератора с питанием 2,55

кг.

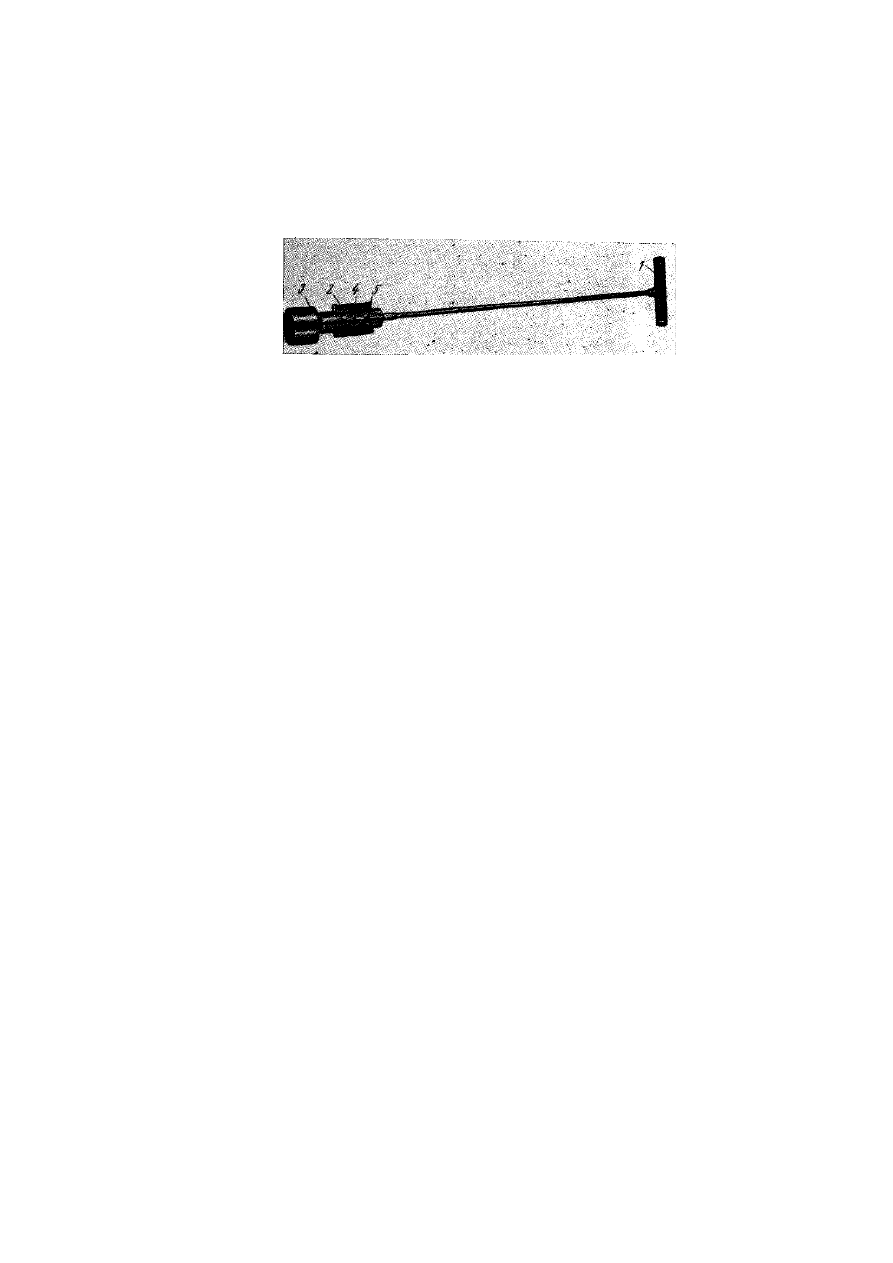

Рис. 62. Приемное устройство ИПК-2:

1 — поисковый контур; 2 — тумблер включения приемного устройства; 3 —гнезда для

подключения головных телефонов; 4 — переключатель рода работ «50— 1000 Гц»; 5 — ручка

регулировки усиления



Приемное  устройство  (рис.  62)  включает  в  себя  поисковый  контур,  усилительное

устройство и головные телефоны.

Поисковый  контур  состоит  из  катушки  индуктивности,  собранной  на  ферритовом

сердечнике, и конденсатора, которые помещены в специальный корпус.

Верхняя  часть  приемного  устройства  выполнена  из  трубы  и  ручки,  в  которые

вмонтированы усилительное устройство и источник питания. Усилительное устройство имеет

звуковую  и  визуальную  индикации,  для  чего  предусмотрены  головные  телефоны  и

вмонтированный в корпус микроамперметр.

Переключатель рода работ «50—1000 Гц» и регулировка усиления выведены на верхнюю

панель корпуса приемника.

Приемное  устройство  и  генератор  размещены  в  деревянном  ящике,  где  хранятся

соединительные провода, уголок, зажим для трубопроводов, заземляющий штырь и напильник.

Кабелеискатель КИ-3

Кабелеискатель  КИ-3  относится  к  приборам  третьего  класса  и  рассчитан  для  работы  в

диапазоне температур окружающего воздуха от —20 до +40° С и относительной влажности до

80%.

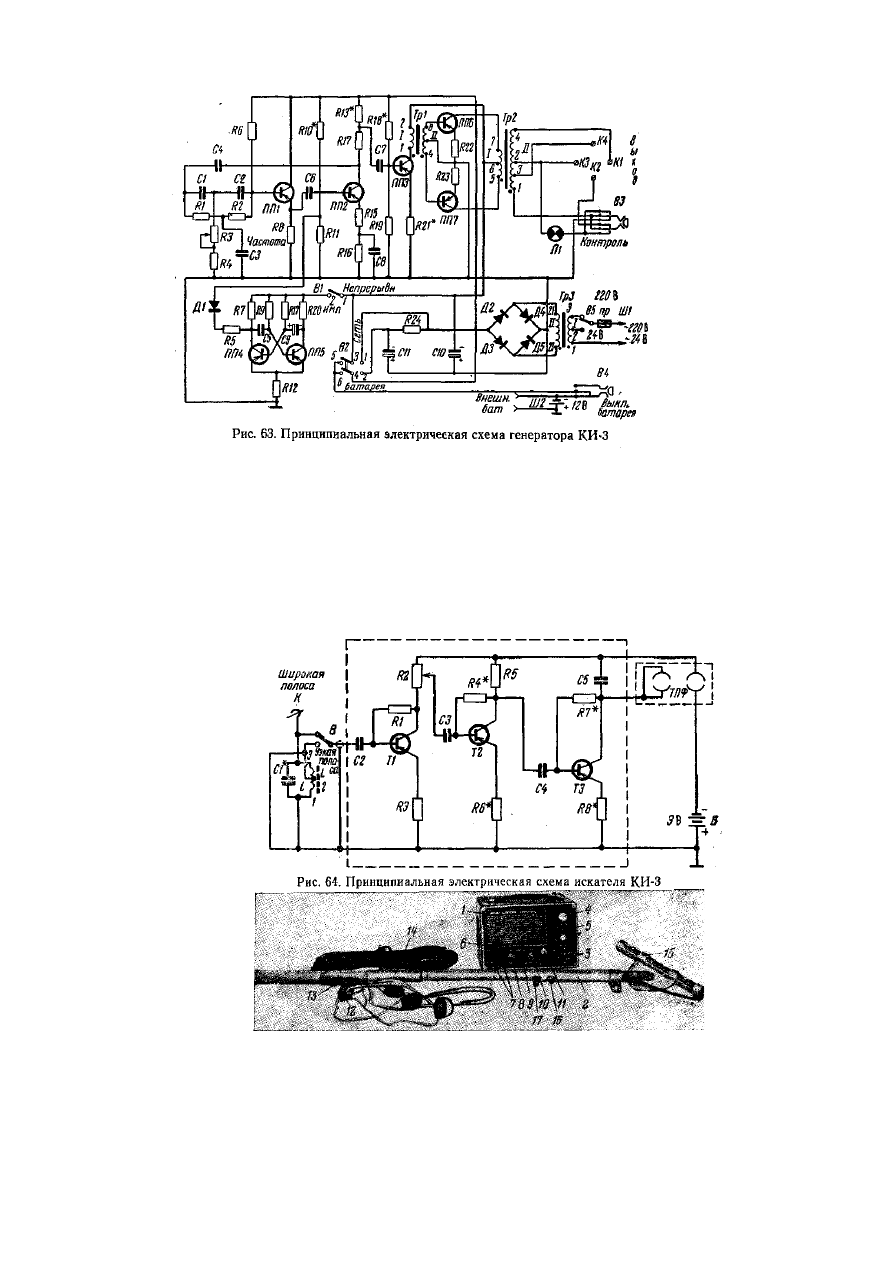

Генератор  (рис.  63)  состоит  из  задающего  генератора,  ступени  усилителя,  выходного

каскада и устройства прерывания. Для обеспечения возможности питания от сети переменного

тока генератор имеет свой выпрямитель. Задающий генератор собран на двух триодах Т1 и Т2

типа  П14  с  двойным  Т-образным  мостом  в  цепи  положительной  обратной  связи.  Каскад

усиления  собран  на  триоде  ТЗ  типа  П14  по  схеме  с  общим  эмиттером.  Выходной  каскад

работает  по  двухтактной  схеме  на  триодах  Т1  и  Т7  типа  П4Д.  Триоды  выходного  каскада

нагружены  на  трансформатор  Тр2,  вторичная  обмотка  которого  имеет  отводы  для  работы  на

линии  с  входным  сопротивлением  10,  600  и  1  Ом.  Для  перевода  генератора  в  импульсный

режим работы применен несимметричный мультивибратор, выполненный на триодах Т4 и Т5

типа П16. В качестве выпрямителя использованы 4 диода Д7Ж, собранные по схеме моста.

Питание генератора осуществляется от одного из следующих источников питания:

а) десяти элементов типа «Марс» или «Сатурн»;

б) сети переменного тока напряжением 220 или 24 В;

в) любого внешнего источника постоянного тока напряжением 12—15В.





50



Усилитель искателя (рис. 64) выполнен на триодах Т1 Т2, ТЗ типа П14 по схеме с общим

эмиттером.  Все  каскады  охвачены  глубокой  отрицательной  обратной  связью.  Кроме  того,

предусмотрена  стабилизация  рабочей  точки  всех  каскадов.  В  цепь  коллектора  выходного

каскада  включены  телефоны.  Индуктивность  обмоток  телефона  с  подключенной  к  ним

емкостью образует резонансный контур, настроенный на частоту 1000 Гц. В схеме усилителя

предусмотрена  возможность  плавного  изменения  коэффициента  усиления  с  помощью

потенциометра.















Рис. 65. Комплект прибора КИ-3:

/ — генератор; 3 — искатель; 3— выходные клеммы генератора; 4 — сигнальная лампочка; 5 —

кнопка-контроль; 6 — переключатель напряжения сети; 7 — колодка и гнезда для подключения

шнура питания; 8 —тумблер «Бат. -сеть»; 9—кнопка «Выкл. бат»; 10 — тумблер «Имп.

непрерывн..»; 11- потенциометр «Частота»; 12 — гнезда для подключения головных телефоне» 13

— ручка регулировки усиления; 14 — пружинная защелка-фиксатор; 15 — угольник-сектор, 16 —



51

переключатель рода работ «Узкая — широкая полоса»; 17 — клемма для настройки и проверки

искателя в условиях завода или ремонтной мастерской







Контур  искателя  представляет  собой  катушку  с  ферритовым  сердечником.  Для  работы

при  большом  уровне  помех  на  вход  усилителя  подключается  часть  контура  (положение

переключателя  «Узкая  полоса»),  что  повышает  избирательность  усилителя.  В  обычных

условиях включается весь контур (положение переключателя «Широкая полоса»).

Питание  искателя  осуществляется  от  двух  элементов  1.  5СНМЦ-О,6,  соединенных

последовательно.  Генератор  КИ-3  выполнен  в  виде  прибора  настольного  типа  (рис.  65).  Для

удобства пользования генератором все основные ручки выведены на переднюю панель. Справа

внизу на панели расположены выходные клеммы генератора, вверху — сигнальная лампочка и

кнопка «Контроль», внизу слева направо — переключатель напряжения сети, колодка и гнезда

подключения  шнура  питания,  тумблер  «Бат.-—  сеть»,  кнопка  «Выкл.—  бат.»,  тумблер  «Имп.

непрерывн.» и потенциометр «Частота».

Размеры корпуса генератора 168 X 260 X 150 мм. Масса блока генератора с питанием 4,5

кг.

В  искателе  (см.  рис.  65)  конструктивно  объединены  усилитель  и  контур  с  ферритовой

антенной.  В  верхней  части  искателя  выведены  на  наружную  накладку,  крепящуюся  к  трубе,

гнезда  для  подключения  головных  телефонов  и  переменное  сопротивление  для  регулировки

усиления.  Батарейный  отсек  расположен  в  верхней  части  дюралюминиевой  трубы.  Фиксация

сочленения нижней и верхней частей искателя производится с помощью пружинной защелки-

фиксатора. На конце трубы укреплен угольник-сектор, к которому крепится контур искателя.

Поворот  угольника  позволяет  выбирать  нужный  наклон  ферритовой  антенны  относительно

трубы.

Кабелеискатель ИП-7 с генератором ГКИ (ГИП)

Кабелеискатель  ИП-7  разработан  для  определения  трассы  и  глубины  залегания

подземного кабеля, места повреждения жил кабеля при полном заземлении.

Прибор  относится  к  третьему  классу,  рассчитан  для  работы  в  диапазоне  температур

окружающего воздуха от —20 до -|-40

0

С и относительной влажности 95 ± 3%.

Искатель ИП-7 работает в комплекте с генераторами типа ГКИ и ГИП.

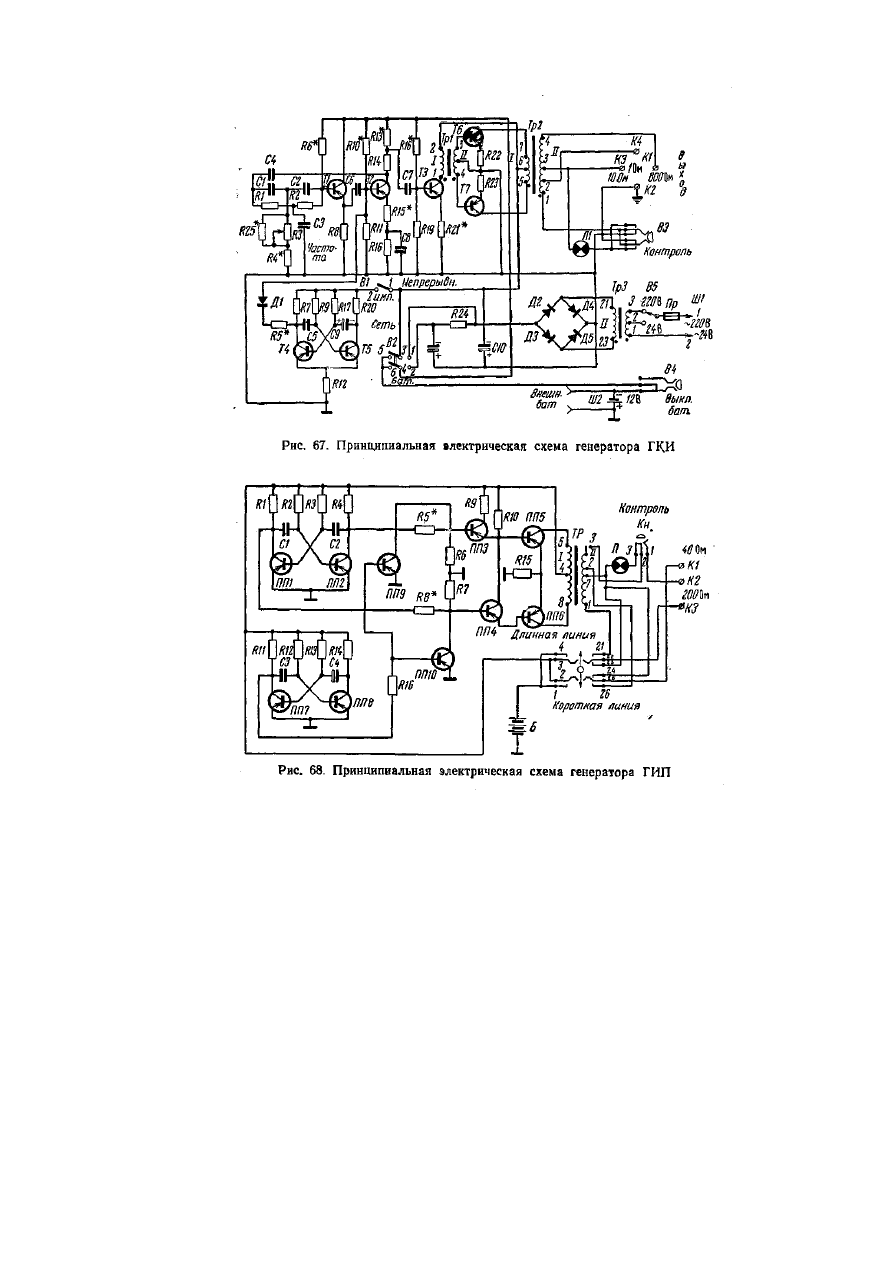

Принципиальные  схемы  искателя  ИП-7,  генераторов  ГКИ  и  ГИП  представлены  на  рис.

66, 67,

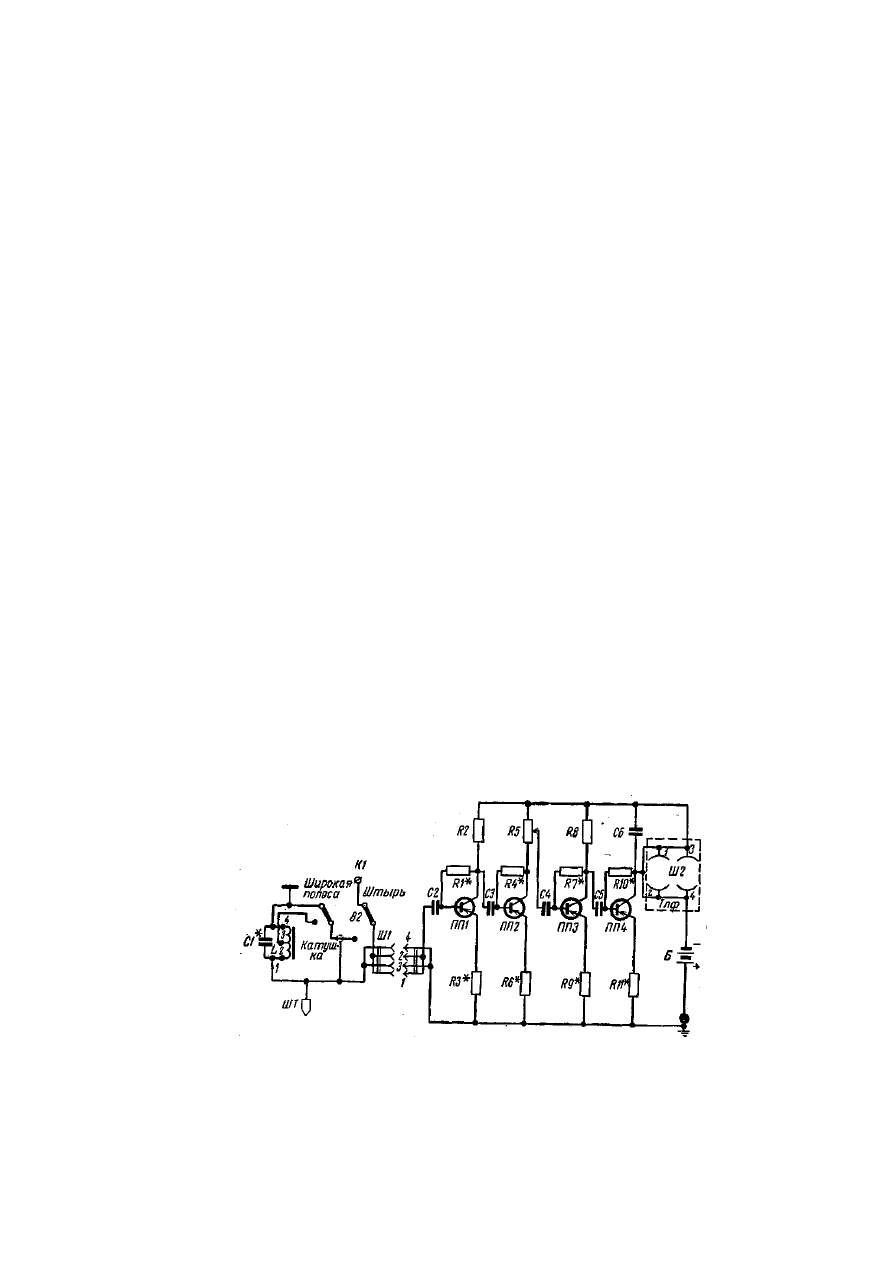

Рис. 66. Принципиальная электрическая схема искателя ИП-7.





52



Конструктивно  и  по  электрическим  схемам  искатель  ИП-7  с  генератором  ГКИ  (ГИП)

аналогичен кабелеискателю КИ-3 Назначение основных частей понятно из описания устройств

предыдущих трубокабелеискателей.



3. Проверки трубокабелеискателей перед работой

Перед  выездом  на  трассу  приборы  поиска  подземных  коммуникаций  подлежат

предварительному осмотру и проверке. Проверяют наличие блоков, узлов и деталей комплекта

по внутренней описи. Осматривают состояние источников питания, соединительных проводов,

разъемов, функциональных блоков и их органов контроля и управления.

Аккумуляторы и гальванические элементы (батарейки) при внешнем осмотре не должны

иметь трещин и вмятин на корпусах (банках) и следов утечки электролита. Поверхности банок,

выводов  пластин,  перемычек,  пробок  отверстий  для  заливки  электролита  должны  быть

свободными  от  налетов  соли,  чистыми  и  смазанными  тонким  слоем  технического  вазелина.

При оценке годности аккумуляторов к работе, установлении степени заряженности и полноты

емкости  необходимо  помнить,  что  номинальное  напряжение  на  клеммах  одной  банки

щелочных аккумуляторов равно 1,25 В, а кислотных — 2,0 В.

Хранение  и  использование  источников  питания  надлежит  осуществлять  с  точным

соблюдением  правил  эксплуатации,  приложенных  к  ним.  Особое  внимание  следует  уделять
