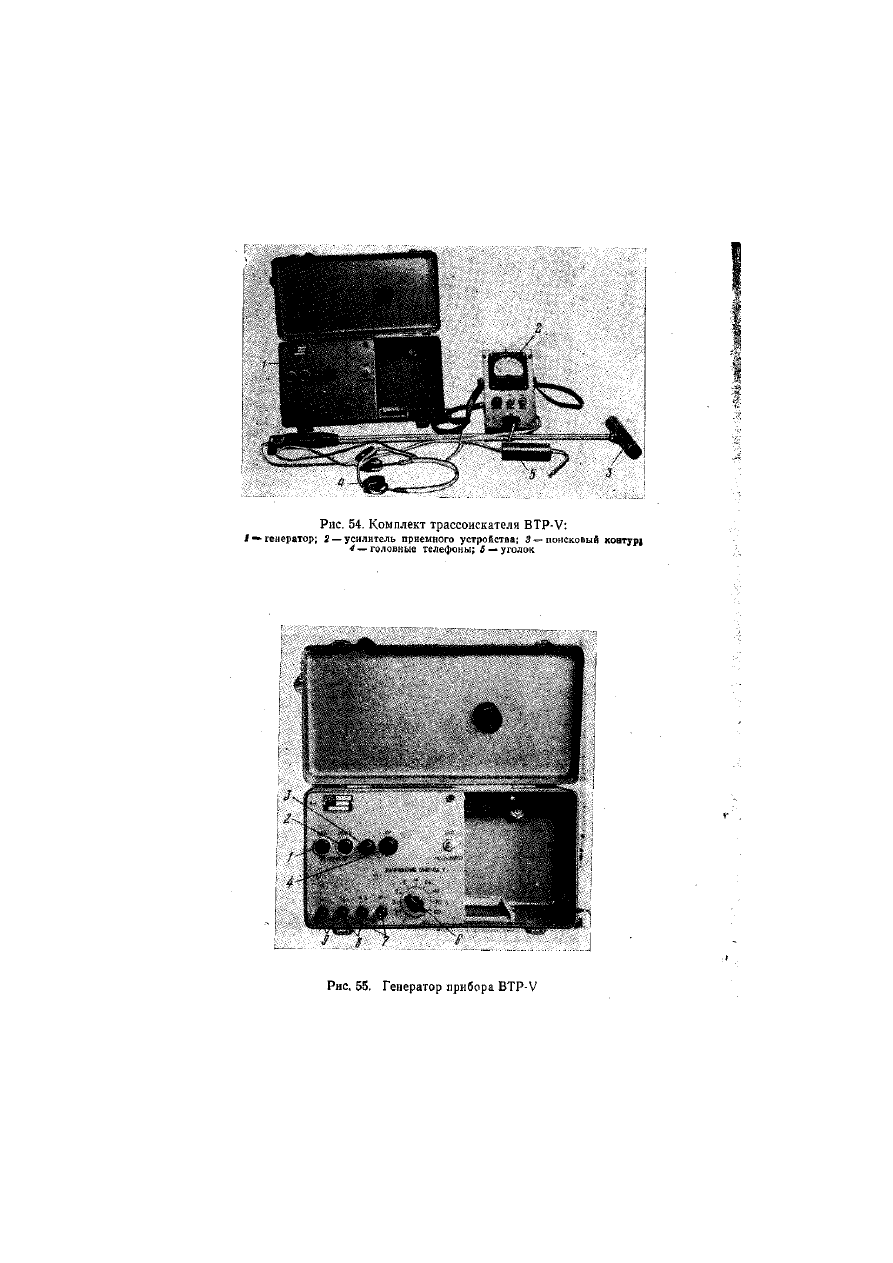

Блок  питания  состоит  из  батарей  щелочных  аккумуляторов  и  размещен  в  деревянном

ящике,  в  отдельном  отсеке  которого  на.  вставляемом  щитке  помещаются  заземлитель,

соединительный кабель и напильник для зачистки мест подключения генератора к

прокладкам.

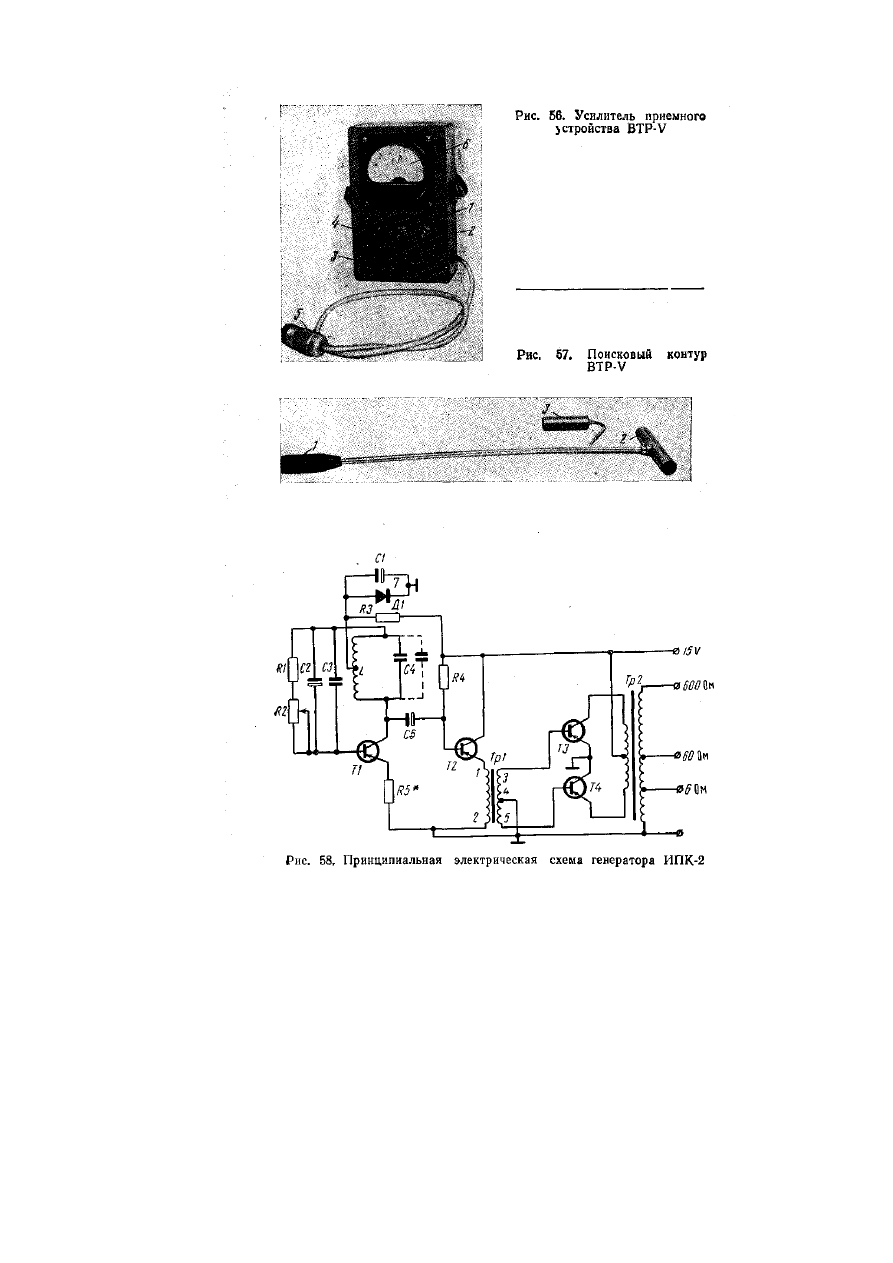

Усилитель приемного устройства (рис. 56) смонтирован вместе с источником питания в

отдельном металлическом корпусе, имеет звуковую (телефон) и визуальную (микроамперметр)

индикации.

Органы  управления  усилителя  состоят  из  тумблера  включения  усилителя  1,  тумблера

включения  фильтра  2,  гнезд  3  для  подключения  головных  телефонов,  ручки  регулировки

усиления  4,  штеккера  с  соединительным  проводом  5  для  включения  в  поисковый  контур  и

микроамперметра 6.

Поисковый  контур  (рис.  57)  выполнен  в  виде  ферритовой  антенны  2,  укрепленной  на

специальном трубчатом держателе с ручкой 1, через который проходит провод, соединяющий

усилитель с антенной.

Металлический  уголок-насадка  3  надевается  на  поисковый,  контур  при  определении

глубины заложения отыскиваемых коммуникаций.



46



Искатель подземных коммуникаций ИПК-2

Искатель  подземных  коммуникаций  ИПК-2  относится  к  приборам  второго  класса  и

рассчитан  для  работы  в  диапазоне  темпера-  тур  окружающего  воздуха  от  —20  до  +40°  С  и

относительной  влажности  65  ±  15%.  Выходная  мощность  генератора  6  Вт.  Масса  комплекта

прибора 6 кг.







47



Основным  узлом  искателя  подземных  коммуникаций  является  генератор,

принципиальная схема которого представлена на рис. 58.

Задающий генератор импульсных колебаний с частотой 1000 Гц и периодом посылок 3

Гц  в  секунду  собран  на  транзисторе  Т1типа  МП42Б.  Индуктивность  контура  Ll  С1,

определяющего частоту колебаний, выполнена, в броневом карбонильном сердечнике типа СБ-

3.  Подстройка  генератора  по  частоте  осуществляется  изменением  индуктивности  L1  путем

введения  стального  сердечника.  Ручка  подстройки  частоты  выведена  на  переднюю  панель.

Частота  посылок  генератора  определяется  интегрирующей  цепью  С2R.2  и  может

регулироваться потенциометром C2R2 смонтированным на шасси генератора.

Напряжение  с  задающего  генератора  через  разделительную  емкость  С4  подается  на

согласующий  каскад,  собранный  на  транзисторе  Т2  типа  МП42Б  ПО  схеме  эмиттерного

повторителя. Нагрузкой каскада является согласующий трансформатор Тр1, вторичная обмотка

которого имеет заземленную среднюю точку, что обеспечивает получение двух противофазных

напряжений,  необходимых  для  работы  двухтактного  усилителя  мощности.  Усилитель

мощности  собран  на  транзисторах  ТЗ  и  Т4  типа  П216.  Выходной  трансформатор  Тр2

обеспечивает согласование генератора с нагрузками в 6; 60 и 600 Ом.



48

Питание генератора осуществляется от 12 батарей типа «Марс» или «Сатурн».

Принципиальная  схема  приемного  устройства  ИПК-2  представлена  на  рис.  59.  Контур

L1С1 настроен на частоту 1000 Гц. Катушка контура намотана на ферритовом стержне с М

0

 =

600.  Напряжение  с  контура  через  разделительную  емкость  С

2

  подается  на  усилитель,

выполненный на интегральной микросхеме типа «Индукция» серии 2252. Напряжение с этого

каскада подается на узкополосный фильтр , собранный на транзисторах T1 , T2 , T3 , T4 типа

МП37

 Все  каскады  охвачены  отрицательной  обратной  связью  через  двойной  Т-образный

фильтр. Подобная схема позволяет получить частотную характеристику тракта с полосой ±25

Гц. Включение фильтра позволяет ослабить промышленные помехи 50 Гц не менее чем в 1000

раз. В режиме работы «50 Гц» фильтр отключается.

Напряжение  с  фильтра  подается  на  усилитель,  собранный  на  микросхеме  типа

«Индукция», и далее на усилитель мощности, нагрузкой которого служат головные телефоны.

Напряжение  последнего  каскада  поступает  на  интегрирующий  каскад  на  транзисторе

Т6.Среднее значение тока этого каскада измеряется приборами визуальной индукции.

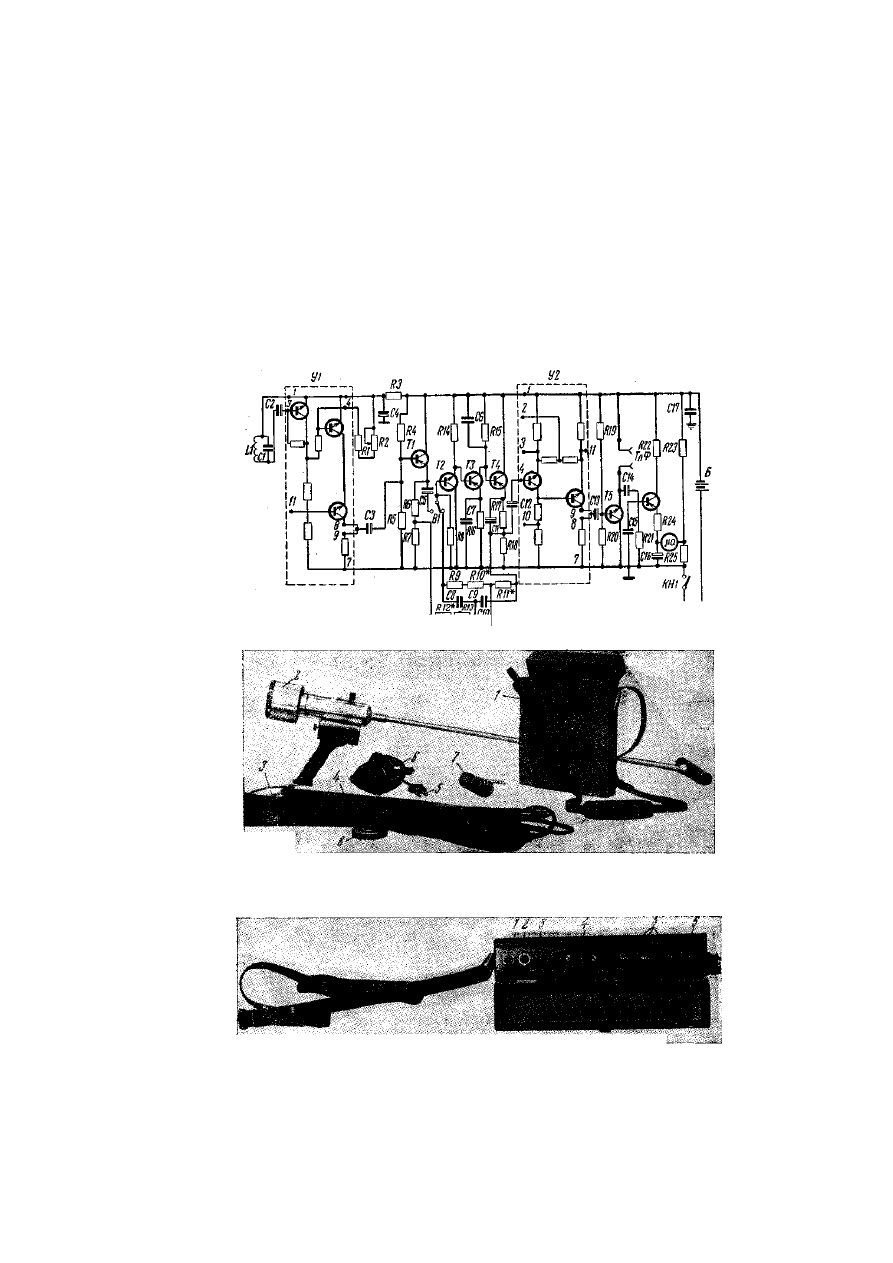

Рис. 59. Принципиальная электрическая схема приемного устройства ИПК-2



рис. 60. Комплект искателя ИПК-2:

/—генератор; 2—приемное устройство; 3 — соединительные провода; 4 — штырь заземления; 5

— напильник: 6—головные телефоны; 7 —уголок; 8— магнитоконтакт



Рис. 61. Генератор ИПК-2 (вид со стороны лицевой панели):

/ — тумблер включения генератора; 2 ~ кнопка контроля работы генератора; 3 — сигнальная

лампочка; 4 — ручка регулировки частоты; 5 — клеммы для подключения трассы;

6 — клемма заземления

Питание приемного устройства осуществляется от батареи типа КБС-Х-0,7,потребляемый

ток 6мА.
