ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 8



29

а)  общие  схемы  подземных  сетей  на  всю  территорию  города,  рабочего  поселка,

промышленного предприятия или на отдельные участки их;

б)  исполнительные  чертежи  по  всем  видам  подземных  коммуникаций,  а  при  их

отсутствии — копии утвержденных проектов;

в) материалы по съемке и обмеру подземных сетей в шурфах;

г)  чертежи  и  другие  материалы  технической  инвентаризации  сетей,  колодцев,  камер,

коверов, каналов, оборудования;

д)  исполнительные,  проектные  или  инвентаризационные  схемы  и  чертежи

ведомственных сетей, проложенных на территории города или рабочего поселка;

е)  карточки  технического  учета  выдачи  разрешений  и  согласований  на  строительство

новых подземных коммуникаций;

ж)  абрисы  привязок  пунктов  полигонометрии  и  реперов  с  указанием  их  адресов,

местоположения, координат и высот.

На  основе  детального  ознакомления  с  технической  документацией  на  контурном  плане

объекта в масштабах 1 : 5000—1 : 1000 (для промышленных предприятий в масштабе 1 : 500)

составляется  общая  схема  размещения  всех  подземных  сетей  с  указанием  на  ней  колодцев,

коверов  и  другого  оборудования.  При  густой  и  сложной  подземной  сети  схемы  могут

составляться  отдельно  для  каждого  вида  коммуникации  или  группы  их.  При  отсутствии

контурного плана предварительно составляется глазомерная схема участка работ, на которую

наносятся  все  собранные  данные  по  подземным  коммуникациям.  Для  уточнения  схемы

расположения  сетей  необходима  консультация  со  специальными  службами  предприятия.

Полезные  сведения  по  уточнению  состояния  и  место  положения  подземных  коммуникаций

можно получить также у служащих, причастных к их строительству и эксплуатации.

В  подготовительный  период  должны  быть  собраны  и  проанализированы  имеющиеся

топографические  материалы,  которые  могут  .находиться  в  архивах  проектно-изыскательских

организаций,  занимавшихся  изысканиями  и  проектированием  данного  объекта,  в

эксплуатирующей  организации,  в  городских  геодезических  службах  при  отделах  городских

архитектур и в органах Государственного геодезического надзора.

При сборе материалов необходимо установить все необходимые данные об имеющихся

геодезических сетях, а именно: организацию, производившую работу, год производства работы,

разряд  (класс)  сети  и  инструкцию,  по  которой  выполнялись  работы,  типы  знаков,  центров  и

кроки  их  местоположения,  точность  определения  пунктов  геодезических  сетей,  систему

координат и высот.

Для  анализа  высотных  сетей  необходимо  установить:  класс  нивелирования,  средние

случайные ошибки на 1 км хода, организацию, выполнившую работы, систему высот и отметки

марок и репе ров с описанием их местонахождения.

При сборе данных о выполненных ранее съемках необходимо установить организацию,

производившую  съемку,  метод  съемки,  масштаб  съемки,  принятое  сечение  рельефа,  методы

создания  и  точность  планово-высотного  съемочного  обоснования,  номенклатуру  планшетов,

состояние планов и копий с них. На картограмму топографо-геодезической изученности района

наносят  границы  съемок  разных  лет  и  масштабов  и  все  надежно  закрепленные  пункты

геодезического обоснования, которые могут быть использованы при последующих работах.

Характеристика  собранного  материала  приводится  в  пояснительной  записке,  в  которой

дается  также  заключение  о  возможности  использования  существующих  материалов.  При

отсутствии ранее выполненных съемок или неудовлетворительном их качестве составляется акт

вместе  с  представителем  отдела  главного  архитектора,  и  съемка  производится  вновь  в

соответствии с требованиями «Инструкции по топографической съемке в масштабах 1 : 5000, 1

: 2000, 1 : 1000, 1 : 500» (ГУГК при СМ СССР, 1973 г.).

2. РЕКОГНОСЦИРОВКА

Полевые  работы  начинаются  с  рекогносцировки  местности,  в  процессе  которой

устанавливают или уточняют общую схему подземных коммуникаций, выявляют взаимосвязи

между узловыми колодцами, уточняют объем и характер предстоящих работ по определению

планово-высотного  положения  подземных  коммуникаций  с  помощью  трубокабелеискателей,

шурфованию, обследованию и съемке.

Рекогносцировка  проводится  совместно  с  представителями  эксплуатирующих

организаций,  хорошо  знающими  расположение  сетей.  В  процессе  рекогносцировки



30

местоположение  коммуникаций  определяют  по  внешним  (косвенным)  признакам  или  с

помощью специальных приборов поиска — трубокабелеискателей.

Наличие подземных сетей в натуре характеризуют следующие признаки:

—  на  водопроводных  сетях  —  водозаборные  устройства,  насосные  станции,  очистные

сооружения,  водонапорные  башни,  колодцы,  водоразборные  устройства,  пожарные  гидранты,

аварийные вы пуски;

—  в  канализации  —  колодцы,  ливнеприемники,  выпуски,  дюкеры,  станции  перекачки,

очистные сооружения;

— на газопроводах — колодцы, камеры, коверы, контрольные трубки, дюкеры, наземные

выходы, вводы в здания, газораспределительные пункты;

— на теплосети — камеры, местные котельные, ТЭЦ, отсутствие снежного покрова над

трассой в зимнее время;

— в сетях слабого тока — колодцы, выходы кабеля на поверхность, распределительные

шкафы и коробки, следы нарушения покрытия, просадки грунта;

—  на  силовых  кабелях  —  электроподстанции,  трансформаторные  и  распределительные

пункты,  специальные  наземные  предупредительные  знаки,  вводы  в  здания,  просадка  грунта,

кабелеуказатели.

Рекогносцировку канализационной сети проводят против течения, т. е. последовательно

переходят от крупных по диаметрам коллекторов к средним, а затем по притокам коллекторов

и  мелкой  уличной  сети  (исключая  ветки  домовых  присоединений).  В  таком  же  порядке

обследуется и водопровод.

Отыскание в натуре засыпанных или заваленных колодцев производится но указателям,

укрепленным на стенах зданий, столбах, деревьях, а если их нет — засечками от твердых точек

ситуации,  определяемых  графически  со  схемы  или  с  планов  съемки  прошлых  лет.  Иногда

скрытые  колодцы  можно  обнаружить  простукиванием  поверхности  земли  в  предполагаемом

районе  размещения  при  помощи  деревянной  колотушки  с  широкой  поверхностью  и

прослушиванием  отзвука  в  близлежащих  колодцах  при  помощи  деревянных  планок,

выставленных  по  направлению  трубопровода  с  двух  известных  колодцев  (рис.  34),  а  также  с

помощью приборов поиска металлических предметов КИ-1, КИ-2, КИ-66 и др.

В  процессе  рекогносцировки  производят  нумерацию  смотровых  колодцев.  Номера

подбирают  с  таким  расчетом,  чтобы  колодцы  одного  вида  сети  имели  смежные  номера,

отличающиеся  от  нумерации  колодцев  в  других  сетях,  например:  для  канализации  отводят

номера  с  1  по  300,  для  водопровода  —  с  301  по  600  и  т.  д.  Сначала  нумеруют  колодцы,

расположенные на пересекающихся и примыкающих улицах, а потом на обследуемом проезде.



 Рис. 34. Определение направлений на засыпанные пишут колодец при помощи деревянных

планок

1 — колодец; 2 —планка; 3—возможное местоположение колодцев; 4 – шурф

Номера  колодцев  должны  возрастать  в  направлении  нумерации  домов.  Если  колодцам

были ранее присвоены номера, то при рекогносцировке им присваивается двойная нумерация в

виде  дроби:  в  числителе  новые  номера,  а  в  знаменателе  –  ранее  присвоенные  Нумерация

колодцев  расположенных  внутри  кварталов,  является  продолжением  нумерации  колодцев

проездов. Присвоенный колодцу номер отмечают на стене здания или сооружения.

Отрекогносцированные  на  местности  скрытые  узлы  закрепляют  кольями  и  окапывают.

Точки  подземных  коммуникаций,  попавшие  под  дорожное  покрытие,  отмечают  краской  на

асфальте,  стенах  зданий  и  т.  п.  При  рекогносцировке  намечают  места,  где  необходимо  будет

произвести  шурфование,  а  также  направление,  где  потребуется  работа  со  специальными

приборами  поиска  —  трубокабеле-искателями  для  поиска  подземных  коммуникаций,  не

имеющих 6ы-хода на дневную поверхность.

В процессе рекогносцировки отыскивают сохранившиеся, пункты геодезической основы

и  выявляют  возможность  их  использования  при  последующих  съемочных  работах.  По

материалам  рекогносцировки  корректируется  предварительная  схема  размещения  подземных



31

коммуникаций  и  разрабатывается  проект  плановой  и  высотной  геодезической  основы  для

производства съемочных работ.

3. ОБСЛЕДОВАНИЕ КОЛОДЦЕВ

На  основании  полученной  в  процессе  рекогносцировки  схемы  размещения  подземных

коммуникаций  производится  обследование  колодцев.  Результаты  обследования  заносятся  в

журналы установленного образца (прил. 2).

При  обследовании  подземных  коммуникаций  определяются:  на  значение,  габариты

колодцев,  камер  и  других  сооружений;  мате  риал  и  диаметр  труб,  их  количество,  места  их

вводов, присоединений, выпусков; направление стока; положение и вводы кабелей.

Так  же  выполняется  нумерация  колодцев  и  труб  и  зарисовка  схемы  взаимосвязи

прокладок подземных сетей с пояснительными надписями в карандаше.

Детальное обследование колодцев с составлением эскизов производится по специальному

заданию или при проведении инвентаризации.

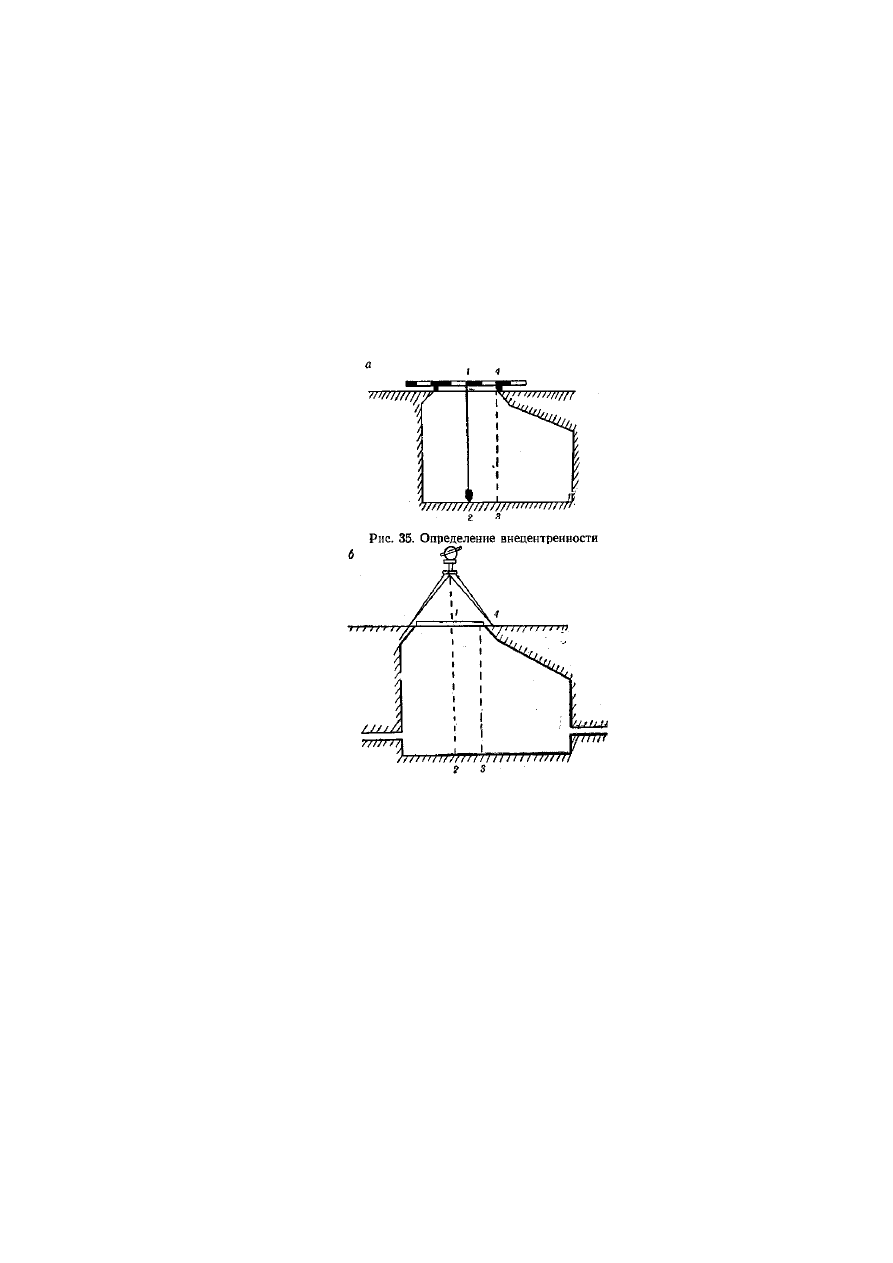

люка колодца:

а — с помощью отвеса и рейки; б — с помощью теодолита; 1 — центр крышки; 2 —

спроектированный центр; 3 — определенный по замерам центр колодца; 4— вынесенный на

поверхность центр колодца

При  детальном  обследовании  производится  обмер  внутренних  габаритов  сооружения,

находящихся в нем прокладок и фасонных частей (задвижек, кранов, вентилей, гидрантов и пр.)

с  привязкой  к  отвесной  линии,  проходящей  через  центр  крышки  колодца.  При  этом

определяются  назначение,  конструкция  колодцев,  камер,  распределительных  шкафов  и

киосков, характеристика установленной аппаратуры. На газовых и тепловых сетях фиксируется

расположение  стыков  трубопроводов  относительно  люков  колодцев  или  камер  с  указанием

типа стыка.

В колодцах, выстроенных по типовым проектам, определяются лишь внецентренность и

ориентировка.

Внецентренность крышек (люков) колодцев, т. е. несовпадение центра крышки с центром

колодца,  определяется  при  помощи  тяжелого  отвеса,  рулетки  и  рейки  или  оптического

центрира теодолита (рис. 35).

При  использовании  оптического  центрира  теодолит  устанавливается  над  колодцем  и

центрируется над центром крышки, который определяется рулеткой или линейкой с точностью

±10 мм.

Затем  проекция  центра  сносится  на  дно  колодца,  и  от  полученной  точки  производятся

замеры.



32

С помощью отвеса и рейки внецентренность определяется аналогичным образом.

Определение направления смещения центра крышки колодца по отношению к его центру

может производиться одним из следующих способов:

а)  при  совпадении  направления  внецентренности  крышки  с  осью  одной  из  проходящих

через колодец линий подземных коммуникаций (что определяется «на глаз») от снятого центра

люка по этой линии откладывается измеренное в колодце расстояние О—О

1

 и от полученной

точки наносятся габариты колодца (рис. 36, а);

б)  в  случае  параллельности  направления  внецентренности  крышки  с  осью  одной  из

проходящих через колодец линий подземных коммуникаций измеренное в колодце расстояние

О — О

1

 откладывается от центра крышки параллельно оси подземной коммуникации (рис. 36,

б);

в) во всех остальных случаях для построения плана колодца с внецентренной крышкой

люка необходимо направление внецентренности  крышки люка (линию О  — О

1

) выносить на

поверхность земли и привязывать к геодезической основе или ситуации, так же как и центры

крышек колодцев (рис. 36, в);

г)  при  наличии  двух  крышек  колодцев  их  центры  проектируются  вниз  и  выполняются

необходимые измерения.

При  обмерных  работах  применяются  специально  сконструированные  приборы  и

приспособления.

1. Щуп (рис. 37). Состоит из нескольких разъемных трубчатых штанг длиной по 1,5—2 м.

Штанги разбиты на дециметровые деления и раскрашены  в два цвета — черный (красный)  и

белый. Щуп применяется для определения глубины залитых водой или сточными жидкостями

колодцев с точностью ± 2 ÷20 см.

2. Щуп — угольник изготовляется из трубчатых дюралюминиевых штанг длиной по 2 м.

Соединение  нужного  количества  штанг  осуществляют  при  помощи  пружинного  фиксатора,

входящего  в  отверстие.  Нижняя  часть  щупа-угольника  длиной  30  см  имеет  резьбовое

соединение,  при  помощи  которого  может  фиксироваться  в  следующих  двух  положениях,

являясь продолжением нижней части штанги или под углом 90° к ней.

Дециметровые  деления  окольцованы  на  штангах,  а  сантиметровые  нанесены  на

прикрепленной стальной полоске.

При помощи щупа-угольника можно определять глубины залитых колодцев и диаметры

труб, пользуясь обечайкой (кольцом) крышки колодца как фиксатором, с ошибкой ± 1÷2 см.

Внутренний диаметр открытых труб (рис. 38) определяется по формуле

d = b — а + с,

где d — внутренний диаметр трубы в мм;

b  —  отсчет  по  штанге  щупа  в  нижнем  положении  в  мм;  а  —  отсчет  по  штанге  щупа  в

верхнем положении в мм:

с — толщина штанги в мм.



Рис. 36. Определение внецентренноети люка колодца: a,б — направление внецентренности люка

совпадает с осью подземной коммуникации, проходящей через колодец; в — направление

внецентренности люка параллельно оси подземной коммуникации
