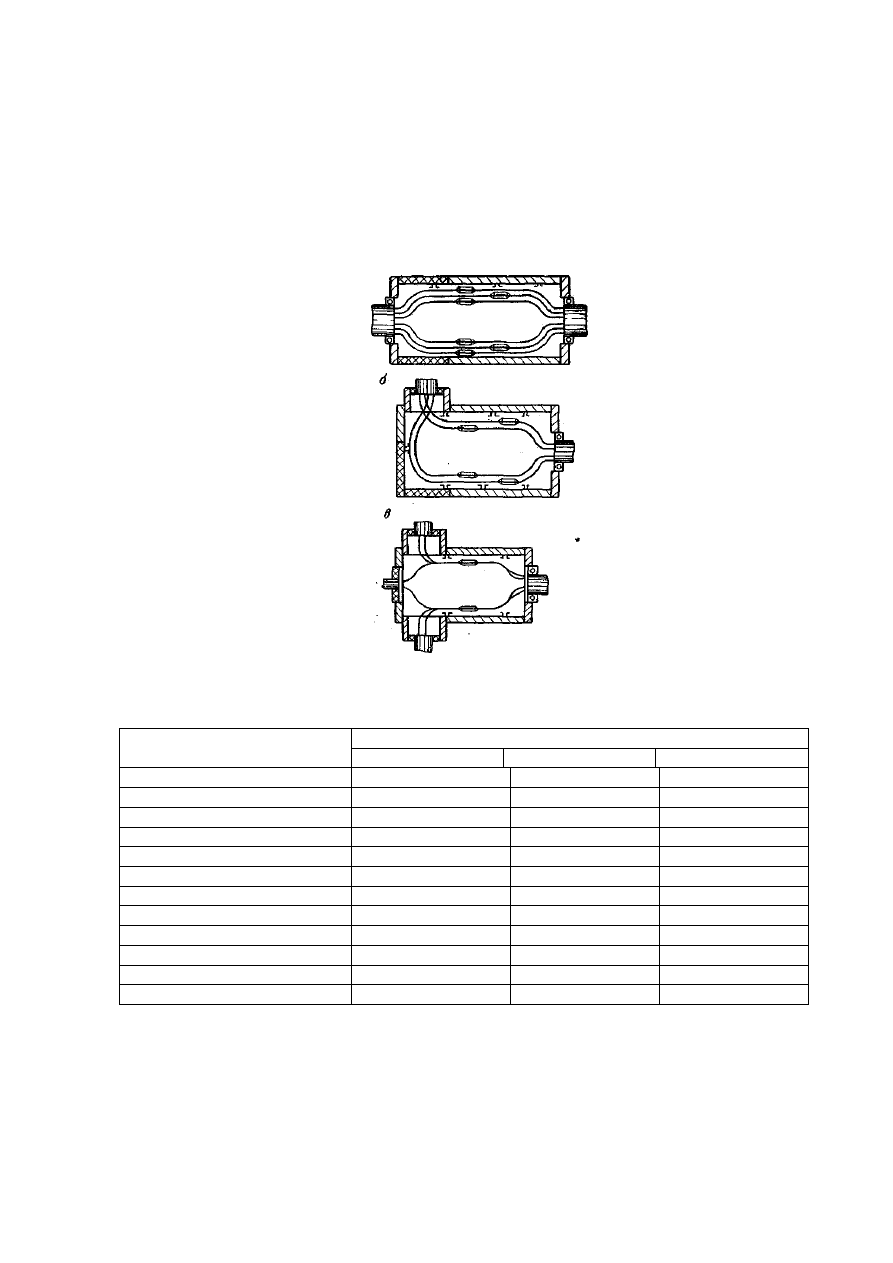

Рис. 31. Сборные железобетонные колодцы для телефонных кабелей:

а— проходной большого типа; б — поворотный среднего типа; в — разветвленный малого типа















а)







Таблица 7



Типы и формы колодцев

Габариты, м

высота

длина

ширина

Большой проходной

1,80

2,80

1,60

Средний «                 «

1,80

2,60

1,30

Малый «                    «

1,20

1,80

1,10

Большой угловой

1,80

3,20

0,65

Средний «           «

1,80

2,80

1,45

Малый «               «

1,20

2,00

1,10

Большой разветвительный

1,80

3,20

1,60

Средний «                           «

1,80

3,15

1,50

Станционный колодец:







на 10000 номеров

1,80

5,00

3,00

на 6000 «             «

1,80

4,30

2,60

на 2400 «              «

1,80

2,50

2,00





26

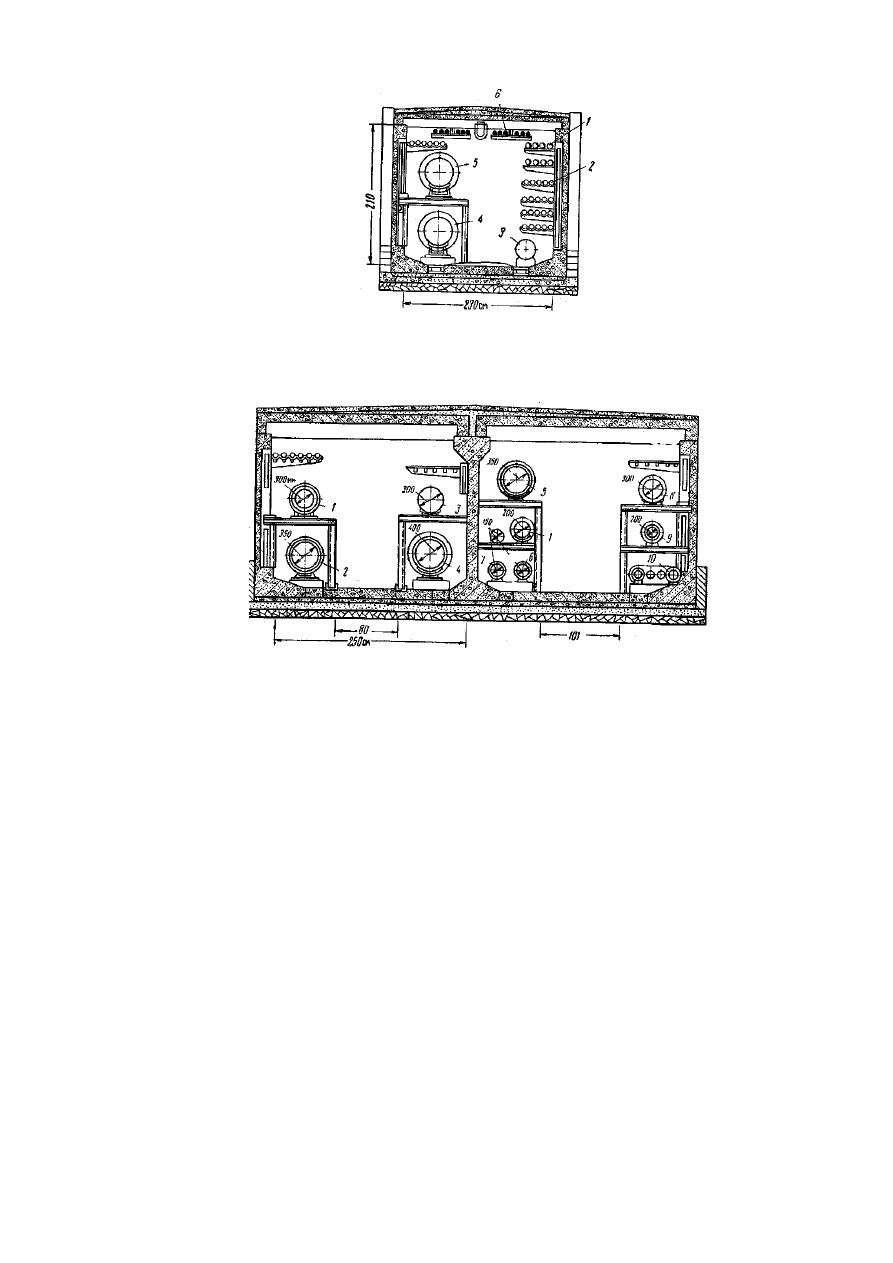

Рис. 32, Поперечное сечение общего туннеля для подземных сетей:

1 — кабели силовые; 2 — кабели связи; 3 — водопровод; 4—подающий теплопровод; 5 —

обратный теплопровод; 6 — кабеля внутреннего обслуживания





Рис. 33. Поперечное сечение двухсекционного коллектора: 1— паропровод; 2—резервный

паропровод; 3 — воздухопровод; 4—подающий теплопровод; 5 — обратный теплопровод; 6 —

напорный конденсатопровод; 7'— трубопровод умягченной воды; 8 — вентиляционный

трубопровод; 9 — трубопровод горячей воды; 10 — мазутопроводы с обогревом



4. ТУННЕЛИ (ОБЩИЕ КОЛЛЕКТОРЫ)

Туннели  (общие  коллекторы)  подразделяются  на  общие  и  специальные.  Сечение  их

может быть прямоугольное, квадратное и круглое в зависимости от числа размещаемых в них

коммуникаций, материала и грунтов.

Общие туннели (рис. 32) предназначены для совместного размещения сетей различного

назначения.  В  практике  встречаются  общие  двухсекционные  коллекторы  (рис.  33),  служащие

для размещения большого числа различных по назначению коммуникаций.

В общих туннелях могут быть размещены:

— трубы водопровода;

— трубы теплосети;

— трубы напорной канализации;

— кабели связи всех видов;

— кабели электросетей напряжением не свыше 10 кВ;

— газопроводы с давлением до 6 кгс/см

2

 при условии обеспечения коллектора постоянно

действующей проточно-вытяжной вентиляцией;

— трубы самотечной канализации, если туннель проектировался с необходимым для нее

уклоном.

Разновидностью  общих  коллекторов  являются  коллекторы  для  микрорайонных

(внутриквартальных)  инженерных  коммуникаций.  Их  конструкция  аналогична  конструкции

общих коллекторов. Высота прохода в свету у таких коллекторов принимается, как правило, не

менее 1,8 м.



27

Специальные  туннели  (коллекторы)  служат  для  размещения:  однотипных  сетей  и

изготовляются  из  сборных  железобетонных,  элементов  и  кирпича  с  разнообразной  формой

поперечного сечения.



28

Глава II

РЕКОГНОСЦИРОВКА И ОБСЛЕДОВАНИЕ ПОДЗЕМНЫХ

КОММУНИКАЦИЙ

С ростом благоустройства городов и технического уровня современных промышленных

предприятий  непрерывно  растет  насыщенность  их  подземной  части  различными

коммуникациями.  Современное  строительство,  проектирование  и  реконструкция  городов,

поселков и промышленных предприятий требуют точных данных о размещении в плане и по

высоте всего комплекса подземных коммуникаций с указанием их технических характеристик.

Это вызывает необходимость проведения большого объема инженерно-геодезических работ по

съемке  и  составлению  специальных  инженерно-топографических  планов  подземных

коммуникаций. Отсутствие таких планов может привести к ошибочным проектным решениям и

к большому количеству аварий и повреждений при проведении земляных работ.

Основной  задачей  съемки  подземных  коммуникаций  является  определение  их  планово-

высотного положения и установление основных технических характеристик.

Съемка подземных коммуникаций производится для следующих целей:

а) решения различных градостроительных и инженерных задач;

б) технической инвентаризации отдельных сетей;

в)  составления  исполнительных  чертежей  существующих  подземных  коммуникаций  в

случае их отсутствия, утраты или сомнения в их правильности;

г) строительства новых и реконструкции существующих подземных коммуникаций.

Различают  исполнительную  съемку  коммуникаций  и  съемку  существующих

коммуникаций.  Исполнительная  съемка  подземных  коммуникаций  выполняется  после

окончания  строительства,  но  до  засыпки  траншей  землей.  Съемку  существующих  подземных

коммуникаций  выполняют  после  сдачи  их  в  эксплуатацию.  Съемка  скрытых  подземных

коммуникаций  может  выполняться  методом  шурфования  или  индукционным  методом  (с

помощью  специальных  приборов  поиска  —трубокабелеискателей).  Съемка  и  обмер  скрытых

подземных  коммуникаций  по  выходам  их  на  поверхность  являются  более  сложными  и

трудоемкими,  чем  исполнительная  съемка,  поэтому  при  правильной  организации  инженерно-

геодезических

работ  необходимо  своевременное  проведение  исполнительных  съемок  в  процессе

строительства по мере готовности их от дельных элементов.

В зависимости от целей съемка и обследование подземных сетей: может производиться в

полном  объеме  или  выборочно.  В  полном  объеме  работы  выполняются  при  производстве

исполнительных  съемок  вновь  построенных  коммуникаций  и  при  производстве  ин

вентаризационных геодезических съемок для решения различных, градостроительных задач, а

также  ведения  общего  и  ведомственного  картографического  учета.  Выборочно  работы

выполняются: для уточнения и пополнения материалов текущего учета, для решения отдельных

инженерных задач и для контроля ранее выполненных работ.

На  производство  инженерно-геодезических  работ  по  съемке  под  земных  коммуникаций

должно быть составлено техническое задание по форме, данной в прил. 1.

Съемка существующих подземных сетей содержит следующие виды работ:

— подготовительные;

— рекогносцировку и обследование;

— определение местоположения скрытых подземных коммуникаций;

— создание опорной геодезической сети и планово-высотного съемочного обоснования;

— планово-высотную съемку подземных коммуникаций.

1. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Перед  началом  полевых  работ  должны  быть  собраны,  тщательно  изучены  и

проанализированы  все  имеющиеся  материалы  технической  документации  и  топографические

материалы съемок прошлых лет.

К таким материалам относятся:
