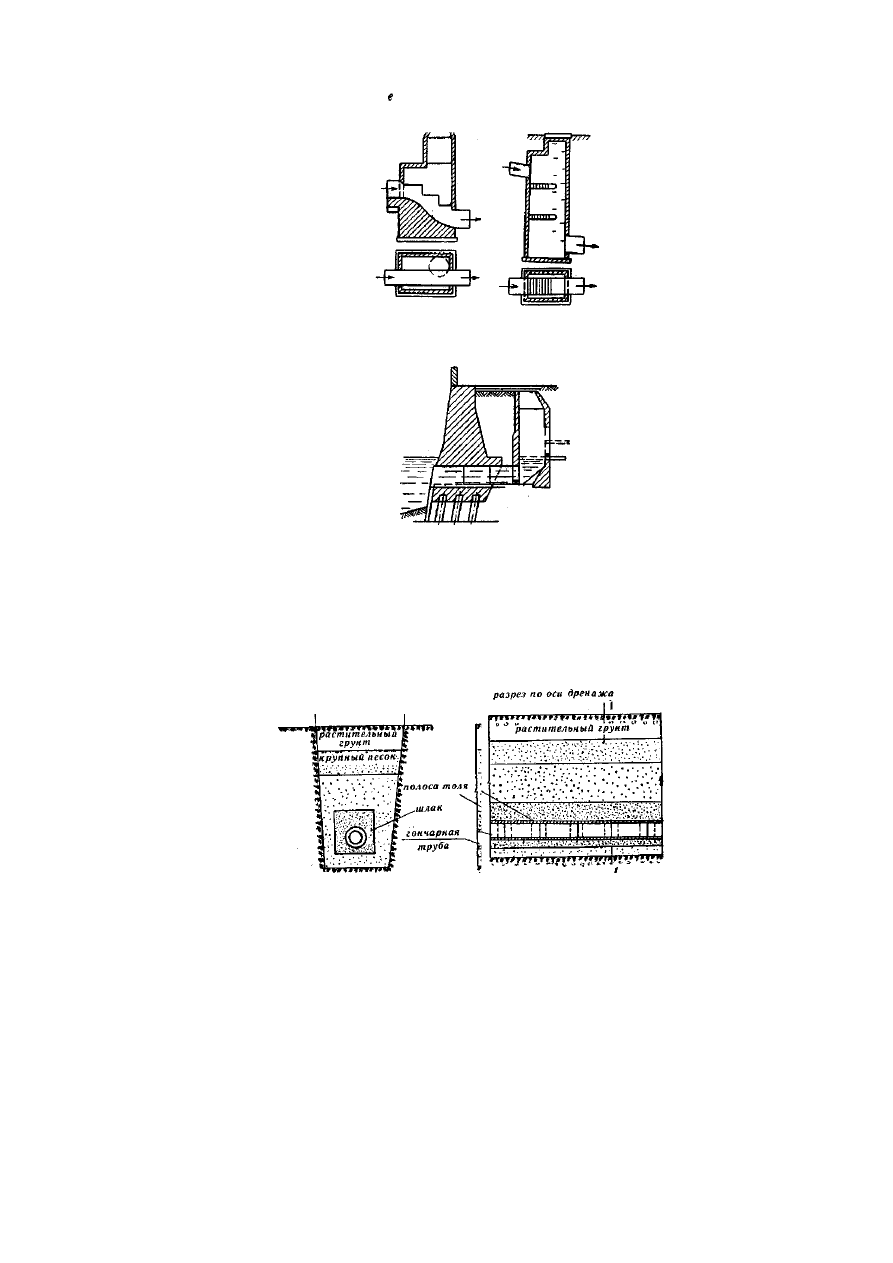

рис.22. Колодцы водостока: а — дождеприемный; б — смотровой; в

—

поворотный; г — узловой; д

— водобойный; е— водосливной



е)



Рис. 23. Выпуски в водоемы или овраги с оголовками



Дренажи



Дренажи  служат  для  понижения  уровня  грунтовых  вод  на  за  страиваемых  участках,  на

улицах  и  площадях  —  для  отвода  дождевого  и  талого  стока  из-под  проезжего  полотна  и

трамвайных

поперечный разрез 1-1



Рис. 24. Горизонтальный дренаж



путей,  а  также  для  локализации  оползневых  явлений  на  городских  набережных.  По

своему  устройству  дренажи  делятся  на  горизонтальные  (мелкого  и  глубокого  заложения),

вертикальные и сопутствующие.

Для  горизонтальных  дренажей  (рис.  24)  применяются  бетонные,  керамические,

асбестоцементные, иногда стальные и реже кирпичные и деревянные трубы диаметром 150—

200 мм; трубы большего диаметра применяются редко.

Асбестоцементные  трубы  диаметром  100мм,  как  правило,  используются  для  дренажей

мел кого заложения; для дренажей глубокого заложения диаметры труб должны быть не менее

150 мм.

Грунтовые воды поступают в дренаж через отверстия в стенках и стыках труб.

Применяются также и галерейные дренажи (рис. 25), представляющие собой деревянные,

кирпичные, каменные или бетонные галереи значительных сечений, на дне которых для стока

грунтовых вод под определенными уклонами устраиваются лотки.



22

Глубина заложения труб зависит от назначения дренажа и требуемого понижения уровня

грунтовых вод. Дренажная сеть укладывается с уклонами от 0,002 до 0,04.

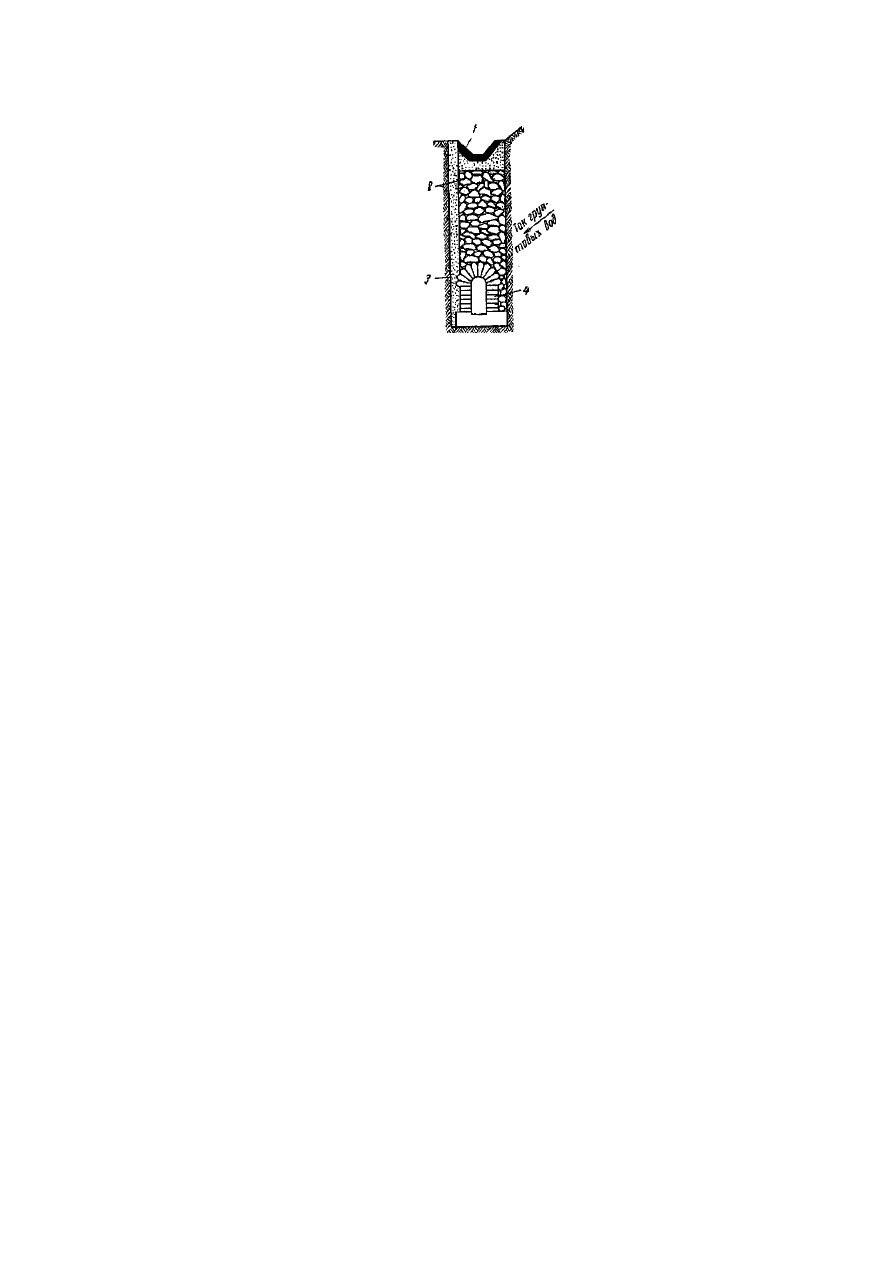

Рис.25 Галерейный дренаж

1-бетон,2-утрамбованная жирная глина,3-подошва водоносного слоя,4-сухая кладка



Из  магистральных  дрен  грунтовые  воды  могут  поступать  в  канализацию,  в  дренажный

коллектор или водосток.

Смотровые колодцы для контроля за работой дрен и их про чистки устанавливаются на

примыканиях к магистральной дрене или коллектору через 35—45 м.

Вертикальный дренаж применяется для значительного понижения грунтовых вод (до 10 м

и  более)  и  образуется  системой  буровых  скважин,  укрепленных  обсадными  трубами

(перфорированными  или  цельными),  или  колодцев,  соединенных  сопутствующими  или

отводящими трубами. Грунтовая вода, проникающая в колодец через стенки и дно, удаляется

откачкой при помощи насосов.

Устройство  выпусков  грунтовых  вод  аналогично  устройствам  на  канализации

(водостоках).

3. КАБЕЛЬНЫЕ СЕТИ

К кабельным сетям относятся сети сильных токов высокого (свыше 1 кВ) и низкого (до 1

кВ)  напряжения  (для  освещения,  электротранспорта)  и  сети  слабого  тока  (телефонные,

телеграфные, радиовещания и пр.).

Электросети

Электроснабжение городов и промышленных центров осуществляется, главным образом,

переменным  током  от  источника  питания  (ИП),  в  качестве  которого  используются  шины

напряжением  6—10  кВ  понижающих  подстанций  энергосистемы  или  шины  того  же

напряжения  городских  электростанций;  электроэнергия  по  питающим  линиям  подается  к

распределительным  пунктам  (РП),  которые  по  нескольким  распределительным  линиям-

магистралям  (разомкнутым  посередине)  питают  отдельные  трансформаторные  пункты  (ТП).

Городские  питательные  и  распределительные  сети  высокого  напряжения  устраивают

напряжением 10 кВ.

Подземные  электрокабели  называют  силовыми,  напряжение  их  подразделяется  на

высокое (ПО, 20—35, 6—10, 1—3 кВ) и низ кое (220/127, 380/220, 500 и 1000 В).

При прокладке электрокабелей напряжением до 10 кВ в траншеях в обычных условиях

глубина их заложения принимается равной 70 см, считая от планировочной отметки (рис. 26);

напряжением  35  кВ  и  выше  —  глубина  1  м;  напряжением  110  кВ  —  от  1,5  до  1,8  м.  Не

допускается совместная прокладка более шести кабелей.

Кабели  различаются  по  материалу,  количеству  и  сечению  жил,  характеру  защитных

оболочек  и  имеют  маркировку  (ГОСТ  6515—  55,  ГОСТ  340—59,  ГОСТ  433—58),

характеризующую их устройство.



23

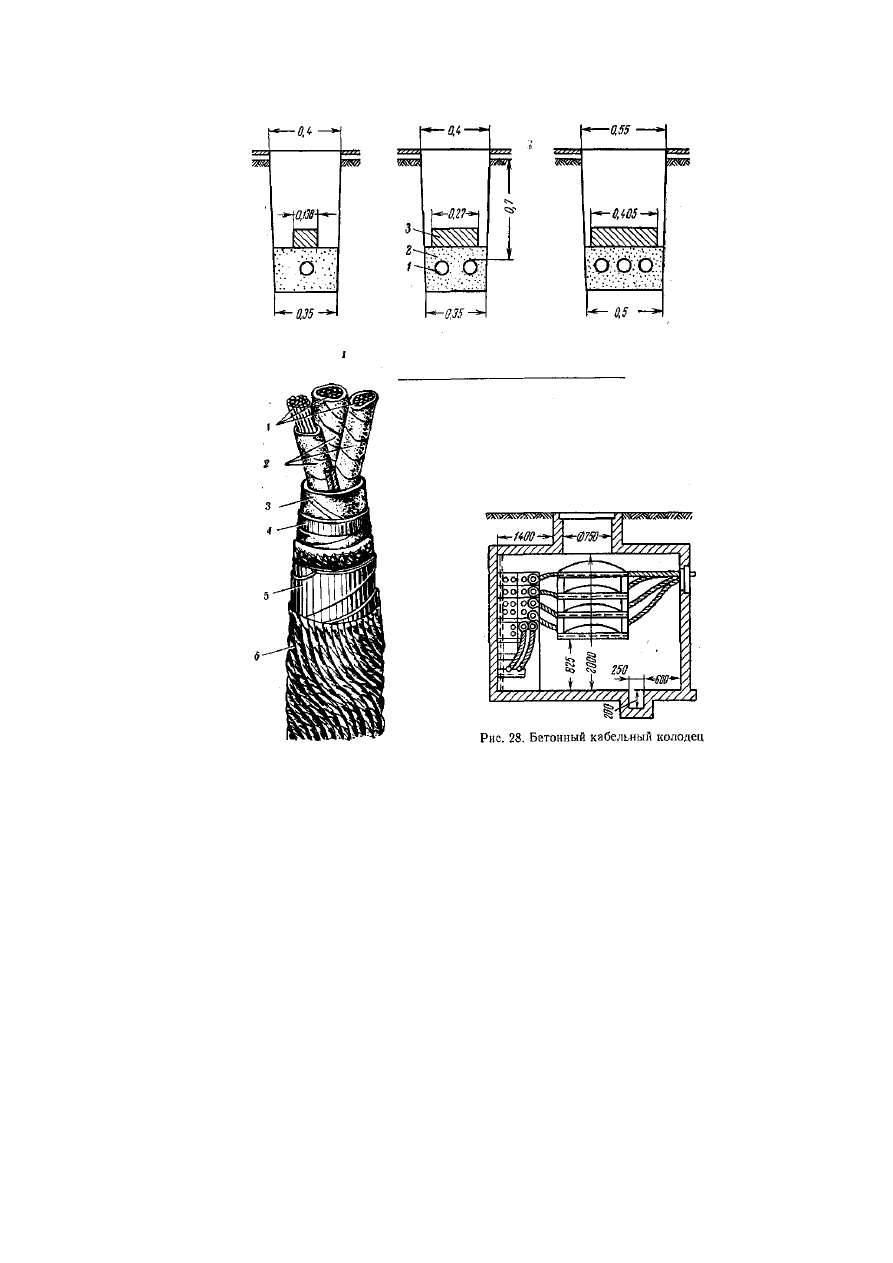

Рис. 26. Прокладка кабеля в траншеях:1 — кабель; 2 —песок или мелкая земля; 3 —кирпич





Рис. 27. Силовой кабель:

1

— токоведущие шины;

2

и 3 — поясная изоляция;

4 —

оболочка; 5 — стальная ленточная броня;

6

— слой кабельной пряжи

Электрический кабель состоит из токоведущих жил, изоляции и защитных оболочек (рис.

27).

В местах соединения кабелей устанавливаются кабельные

муфты.

На застроенной территории кабели прокладываются в кабельной канализации или блоках

из  керамических,  асбестоцементных,  фибровых  или  чугунных  водопроводных  труб.  При

прокладке в блоках применяют голые кабели со свинцовой оболочкой.

На  расстояниях,  определяемых  пределом  возможного  протяжения  кабеля,  на  участках

изменения  направления  трассы,  а  также  в  местах  перехода  кабелей  из  блоков  в  землю

устраиваются смотровые колодцы (рис. 28).

Кабели связи

Для  связи  применяются  подземные  кабели,  прокладываемые  или  непосредственно  в

грунте, или в специальной канализации на глубине 0,7—0,8 м от поверхности земли.

Линейная  сеть,  прокладываемая  от  АТС  или  ГТС  до  планомерно  размещенных

распределительных  шкафов  (рис  29)  или  киосков,  считается  магистральной,  от



24

распределительных шкафов к распределительным коробкам (рис. 30) — распределительной от

распределительных коробок к аппаратам — абонентской.

Канализация  связи  прокладывается  в  бетонных  (асфальтопесчаных),  асбестоцементных,

керамических, фибровых и деревянных трубах.

Чугунные  или  стальные  водопроводные  трубы  применяются  если  канализация  связи

прокладывается  на  глубине,  меньшей  0  7—  0,8  м  от  поверхности  земли,  или  при  большой

нагрузке сверху (железнодорожные пути и т. п.).

Колодцы,  устанавливаемые  на  линиях  связи,  предназначены  для  протягивания,

сращивания кабелей и устройства ответвлений

1рубы канализации связи укладываются с уклоном 0001 к ближайшему колодцу.

Кабели связи состоят из изолированных медных жил, которые бывают двух диаметров -

0,5 и 0,7 мм. Количество пар жил в кабелях колеблется от 10 до 1200, наружный диаметр —от

10,4 до 74,3 мм.

В  канализации  применяется  кабель,  имеющий  голую  свинцовую  наружную  оболочку.

Для прокладки непосредственно в земле используется бронированный кабель, который помимо

свинцовой оболочки имеет слой бумаги, бронь из железных лент или проволочной обмотки и

джутовую  или  пеньковую  оболочку  со  специальной  пропиткой.  Бронированные  кабели  для

защиты  от  механических  повреждений  укладываются  в  слой  песка  или  просеянной  земли,  а

сверху прикрываются кирпичами

Колодцы канализации устанавливаются на всех разветвлениях а также на прямолинейных

участках линии с интервалами не превышающими 250 м (рис. 31).

По  форме  колодцы  подразделяются  на  проходные,  угловые  разветвительные  и

специальные;  по  типам  -  на  станционное  (ставят  на  вводах  в  здание  станции),  большие

(емкостью 13-24 отверстия) и малые (емкостью до 6 отверстий) Внутренние габариты колодцев

приведены в табл. 7

Материалов для изготовления колодцев служат кирпич, бетон,железобетон.

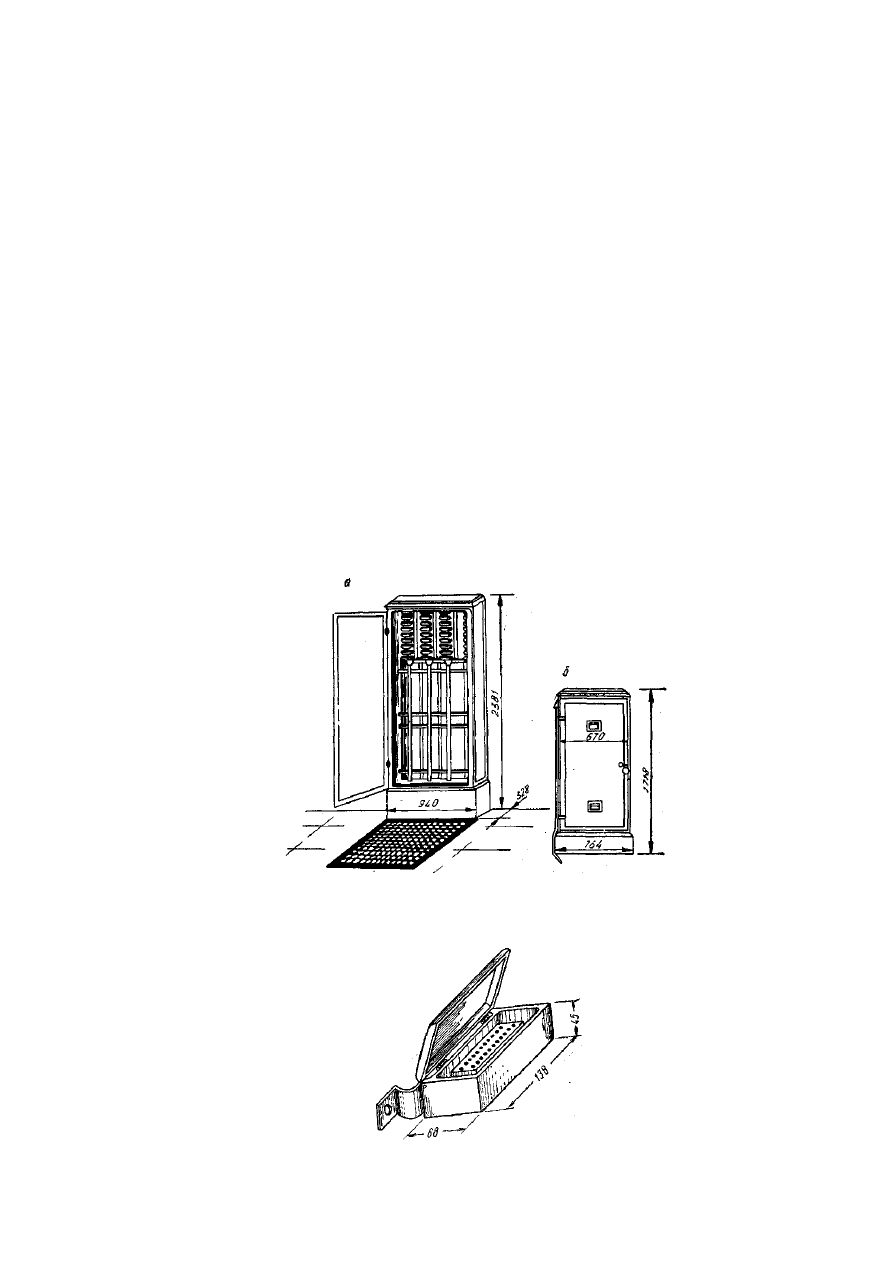

Рис. 29. Распределительный шкаф:

а—1200 пар; 6 — 600 пар
