Таблица 6 Диаметры труб газопроводов

Наружный

диаметр,мм

внутренний диаметр,мм

стальных труб

бесшовных

холоднотяну-

тых и

холоднокатаных

стальных

труб

электросвар-

ных

Стальных

бесшовных

горячекатаных

108

140

180

245

325

402

426

480

630

720

820

1020

1220

1520

1620

128

168

229

300

386

410

464

614

704

804

1004

1204

1504

1604

120

185

265

342

366

420

Прокладку наружных газопроводов по улицам и кварталам, как правило выполняют в

технической зоне или полосе зелёных насаждений и лишь в исключительных случаях по

проездам с усовершенствованным покрытием

Газопроводы различного назначения могут быть выполнены из стальных труб,

внутренние и наружные диаметры которых приведены в табл. 6.

Совместная прокладка газопроводов в подземных коллекторах выполняется лишь при

давлении до

0,05 кгс/см 2

В одной траншее могут быть уложены два газопровода и более. В этом случае

допустимое расстояние между газопроводами диаметром до 300 мм должно быть не менее 0,4

м, а при диаметре более 300 мм — не менее 0,5 м. Переходы газопроводов всех категорий

давлений газа через реки, каналы, овраги осуществляются дюкерами или с помощью

специальных сооружений.

Теплоснабжение

Тепловые сети предназначены для обеспечения жилых районов и промышленных

предприятий теплом и горячей водой.

Теплоснабжение разделяется на местное — от отдельных котельных установок и

централизованное — от тепловых электростанций (ТЭЦ).

Системы теплоснабжения подразделяются на паровые и водяные в зависимости от того,

что транспортируется: пар или горячая вода.

Паровые системы теплофикации служат для снабжения теплом •или паром

промышленных предприятий и для возврата охлажденного пара или воды к источникам

теплоснабжения.

Водяные системы теплофикации применяются для отопления жилых и общественных

зданий и для горячего водоснабжения. Они состоят из двух труб одинакового диаметра.

В тепловых сетях используют стальные трубы диаметром:

для главных магистралей — 400—1200 мм;

для распределительных сетей — 200—350 мм;

для вводов в здания — 32—200 мм.

б)

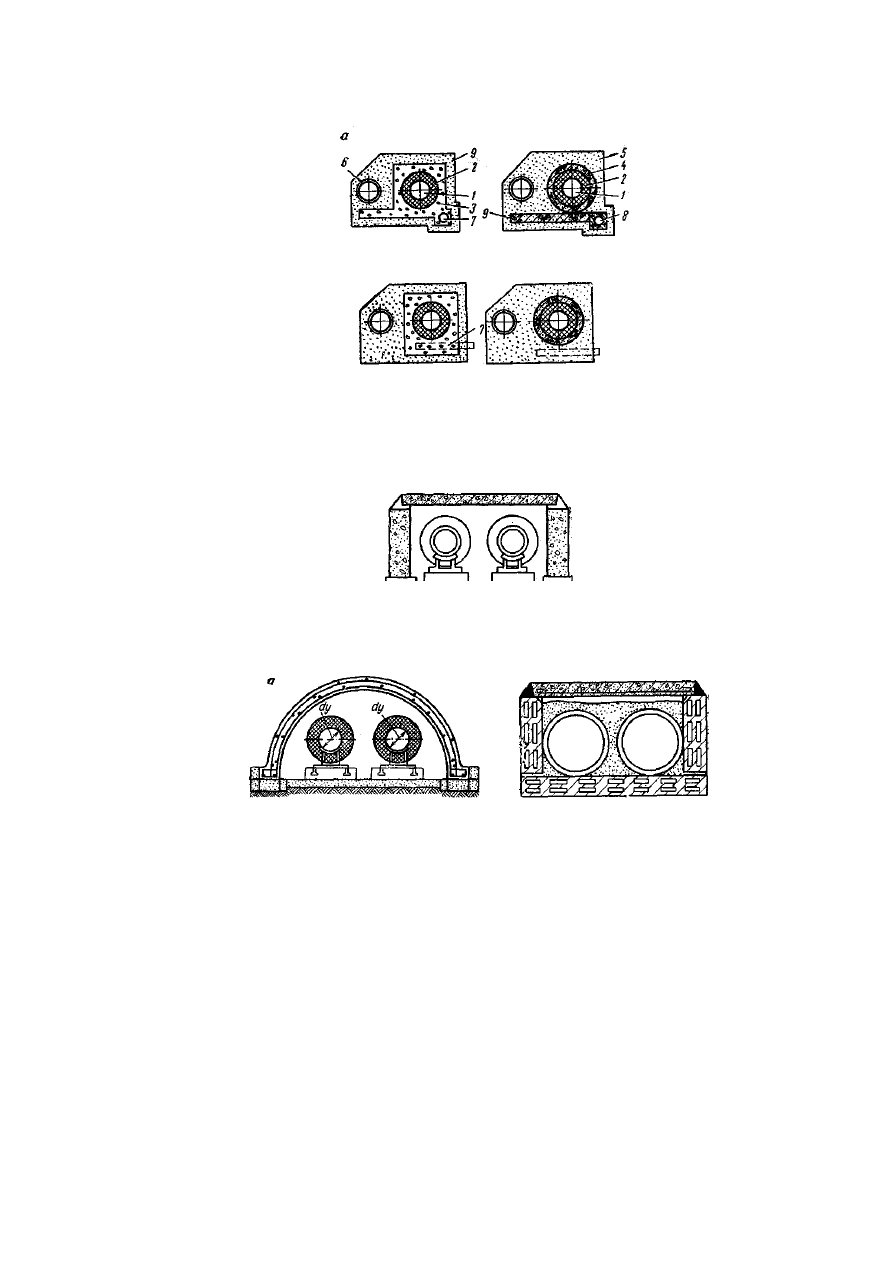

Рис. 18. Бесканальная прокладка теплопроводов: а —с продольным дренажем; б — с поперечным

дренажем; 1 — труба;2— теплоизоляция; 3 — гравийный слой; 4 — пористые скорлупы; 5 —

песок; 6 — антикоррозийное покрытие; 7 —дренажная труба; 8— труба-фильтр; 9 — дренажная

плита-

Рис. 19. Непроходной канал:

а—сводчатый канал; б — одноячейковый канал с армопенобетонной изоляцией; в —

одноячейковый канал с набивной изоляцией

В городах и на промплощадках для тепловых сетей применяются следующие способы

прокладки:

— подземная бесканальная;

— подземная в непроходных каналах;

— подземная в полупроходных каналах;

— подземная в туннелях (проходных каналах).

Подземная бесканальная прокладка (рис. 18) используется для тепловых сетей с

температурой теплоносителя до 180° С. На просадочных грунтах бесканальная прокладка не

разрешается. Подземная прокладка в непроходных каналах (рис. 19), туннелях применяется для

тепловых сетей с давлением теплоносителя до 22 кг/см

и температурой до 350° С.

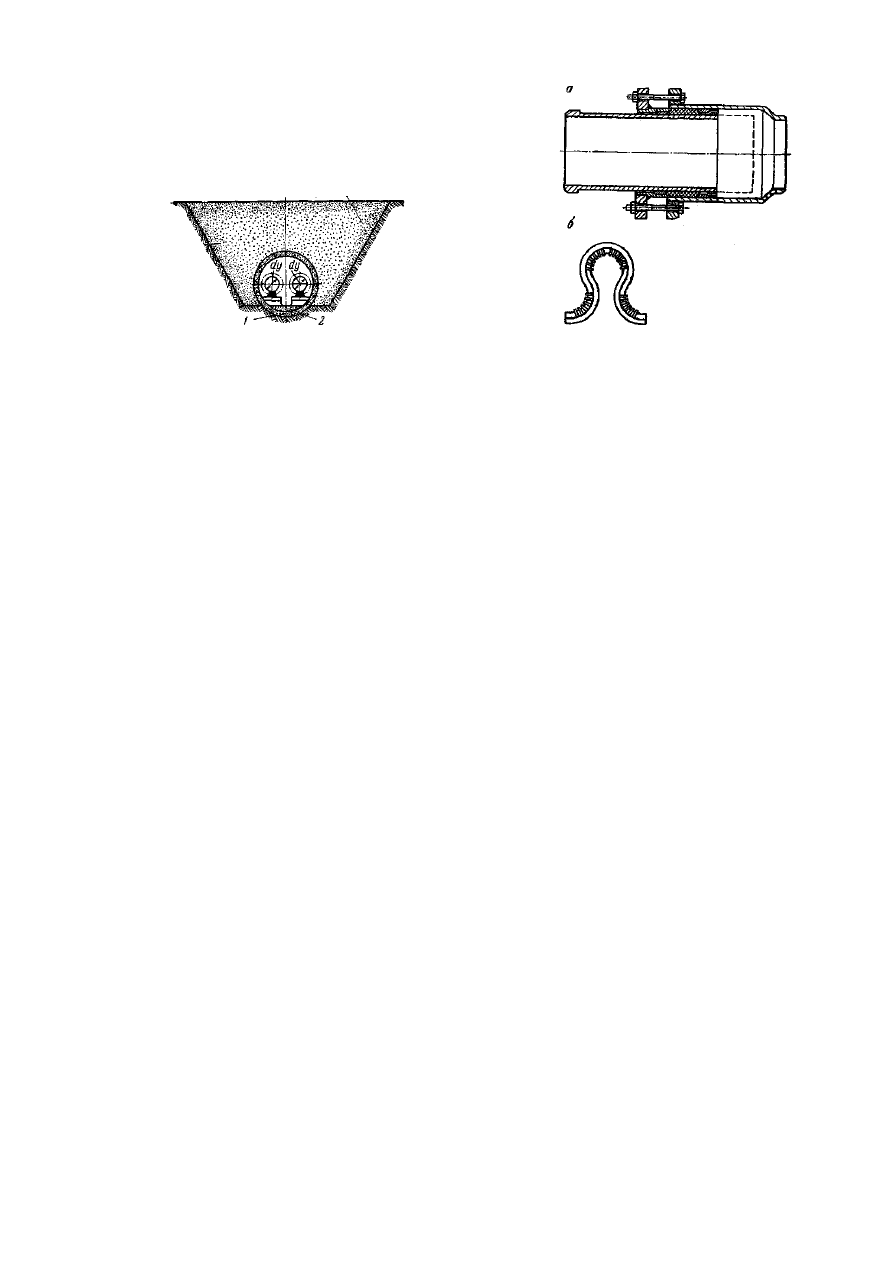

Рис. 20. Полупроходной канал круглого сечения:

Рис. 21. Компенсаторы:

1 — железобетонная труба; 2—бетонный пол;

а—одинарный сальниковый;

песчаная засыпка

б-складчатый лирообразный

Полупроходные каналы (рис. 20) применяются для прокладки тепловых сетей в пределах

городских проездов с усовершенствованным покрытием.

Заглубление тепловых сетей от поверхности земли или дорожного покрытия допускается

не менее:

1) до верха перекрытий каналов, тоннелей и конструкций бесканальной прокладки:

— при наличии дорожного покрытия 0,5 м;

— при отсутствии дорожного покрытия 0,7 м;

2) до верха перекрытий камер:

— при наличии дорожного покрытия 0,3 м;

— при отсутствии дорожного покрытия 0,5 м.

При прокладке тепловых сетей в зоне грунтовых вод выполняется попутный трубчатый

дренаж, понижающий уровень грунтовых .вод.

Дренажные трубы, как правило, располагаются сбоку канала. Ось дренажной трубы

проходит ниже канала не менее чем на 0,4 м. Диаметр труб дренажа — не менее 100 мм. На

попутном дренаже ставятся смотровые колодцы не реже чем через 50 м.

Запорная арматура устанавливается на тепловых сетях для секционирования тепловых

сетей и отклонения ответвлений трубопроводов.

Камеры с секционными задвижками устанавливаются на магистральных и

распределительных водяных тепловых сетях на .расстоянии не более 1000 м.

Для магистральных тепловых сетей диаметром 600 мм и выше это расстояние может

быть увеличено до 2500 м.

Запорная арматура устанавливается, как правило, на всех ответвлениях к отдельным

зданиям жилых районов и промышленных предприятий.

Для компенсации тепловых удлинений на тепловых сетях используются компенсаторы

(рис. 21): сальниковые; гнутые с различной формой изгиба — в виде буквы П, лиры, витка

пружины; П-образные и пр. Камеры с компенсаторами устраивают через 140—200 м.

Из камер, туннелей и каналов устраивается отвод воды, как правило, в, ливневую

канализацию, водоемы и поглощающие колодцы. Как исключение, иногда выполняется отвод;

воды в фекальную канализацию.

Уклон тепловых сетей принимается не менее:

а) при подземной прокладке и при отсутствии грунтовых вод — 0,002;

б) в зоне грунтовых вод с попутным фильтрующим дренажем — 0,003;

в) в просадочных грунтах и ответвлениях к зданиям — 0,02; Пересечение тепловыми

сетями оврагов производится, главным

образом, при помощи эстакад. Переходы через реки осуществляются подвешиванием

теплопроводов к конструкциям мостов, в дюкерах или приданием им специальных форм,

обеспечивающих их конструктивную жесткость.

Водостоки

Для отвода ливневых и талых вод прокладываются водосточные сети, в которые

разрешается сбрасывать и другие загрязненные воды:

— грунтовые,

— от поливки и мытья улиц,

— условно чистые производственные воды. Сеть водостоков состоит из:

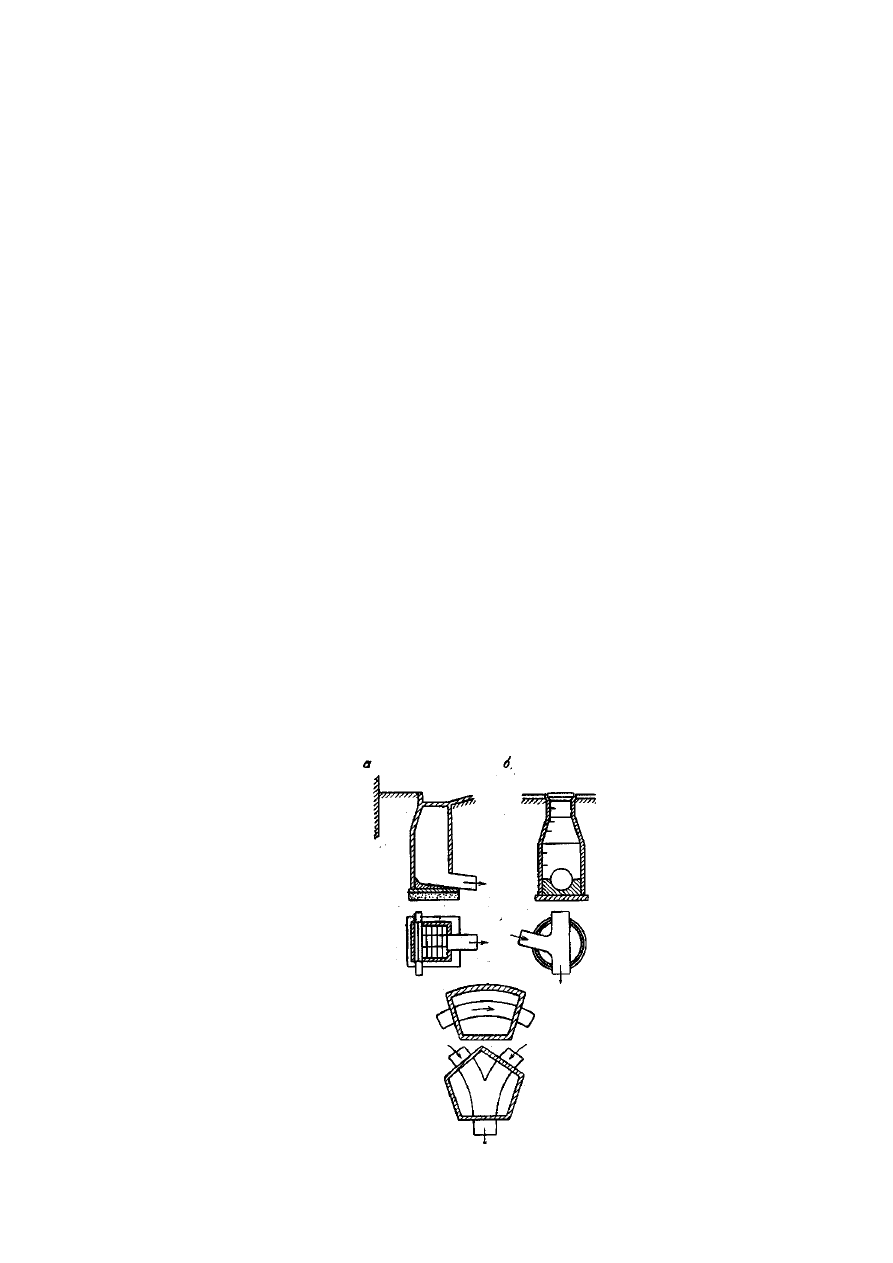

1) дождеприемных колодцев, принимающих воды из лотков улиц (рис. 22, а);

2) веток (труб), соединяющих дождеприемные колодцы с коллекторами;

3) смотровых колодцев (рис. 22, б);

4) поворотных колодцев, устанавливаемых при изменении направления или уклона

коллектора (рис. 22, в);

5) узловых колодцев (рис. 22, г);

6) перепадных колодцев; водобойных (рис. 22, д), которые ставятся на резких, более 1 м,

снижениях продольного профиля коллектора; водосливных, сооружаемых на снижениях до 1 м

.(рис. 22, е);

7) выпусков в водоемы или овраги с оголовками (рис. 23). В городских условиях

существуют три системы водоотвода:

— открытая, в которой водоотвод осуществляется лотками, дорожными кюветами и

водоотводными каналами;

— смешанная, в которой часть элементов открытой сети заменена трубами;

— закрытая, которая состоит из водоотводных лотков, дождеприемных и смотровых

колодцев, водосточных веток и сети коллекторов.

Дождеприемники с решетками устанавливаются во всех пониженных местах, а также у

перекрестков, вне переходов улиц пешеходами. Для присоединения (ветки) от дождеприемника

до первого смотрового колодца на коллекторе допускается не более 40 м. При большем

расстоянии между дождеприемниками и смотровыми колодцами, как правило, устраивается

дополнительный смотровой колодец.

Диаметр присоединения от одного дождеприемника — не менее 200 мм.

Дождеприемники в проезжей части улиц, когда дождевые воды не поступают с

территории кварталов, а ширина улиц не превышает 30 м, размещаются через 50—80 м.

Смотровые колодцы на водосточной сети по своему устройству и размещению

аналогичны смотровым колодцам канализации и строятся из сборных железобетонных

элементов или кирпича.

Для водосточной сети применяются железобетонные или асбесто-цементные трубы, реже

керамические.

в)

г)
