ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 3



9

Внутренние и наружные диаметры труб приведены в табл. 4.

Таблица 4 Диаметры водопроводных труб



Внутренний

диаметр мм

Наружные диаметры труб, мм

чугунных  стальных

асбесто-

цементных

железо-

бетонных

стеклянных  полиэти-

леновых

деревянных

1

2

3

 4

5

6

7

8

50

75

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

1100

1200

1400

1600

65

91

117

143

169

221

273

325

376

428

480

740

846

952

1060

-

-

-

-

-

-

60

89

114

146

168

219

273

325

377

426

478

529

630

720

820

920

1020

1120

1220

1420

1620

68

93

122

143

169

221

273

325

376

428

478

-

636

-

-

-

-

-

-

-

-

63

89

116

144

172

222

276

336

-

-

-

-

-

-

-

-

-

-

-

-

-

68

93

122

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

63

69

114

140

166

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

63

-

116

144

172

222

276

336

-

-

-

-

-

-

-

-

-

-

-

-

-

Для регулирования подачи воды, включения и выключения сети в случаях ремонта или

аварий используются задвижки (рис. 1), которые располагают на линиях через 400—500 м.

Для выпуска воздуха, скапливающегося в высоких точках профиля водопровода, служат

специальные, автоматически действующие приспособления—вантузы (рис. 2).

Для сброса воды в пониженных точках, а также для удаления из системы механических

осадков устраиваются выпуски (рис. 3), которые соединяются с водостоком, оврагом, рекой или

канавой



б





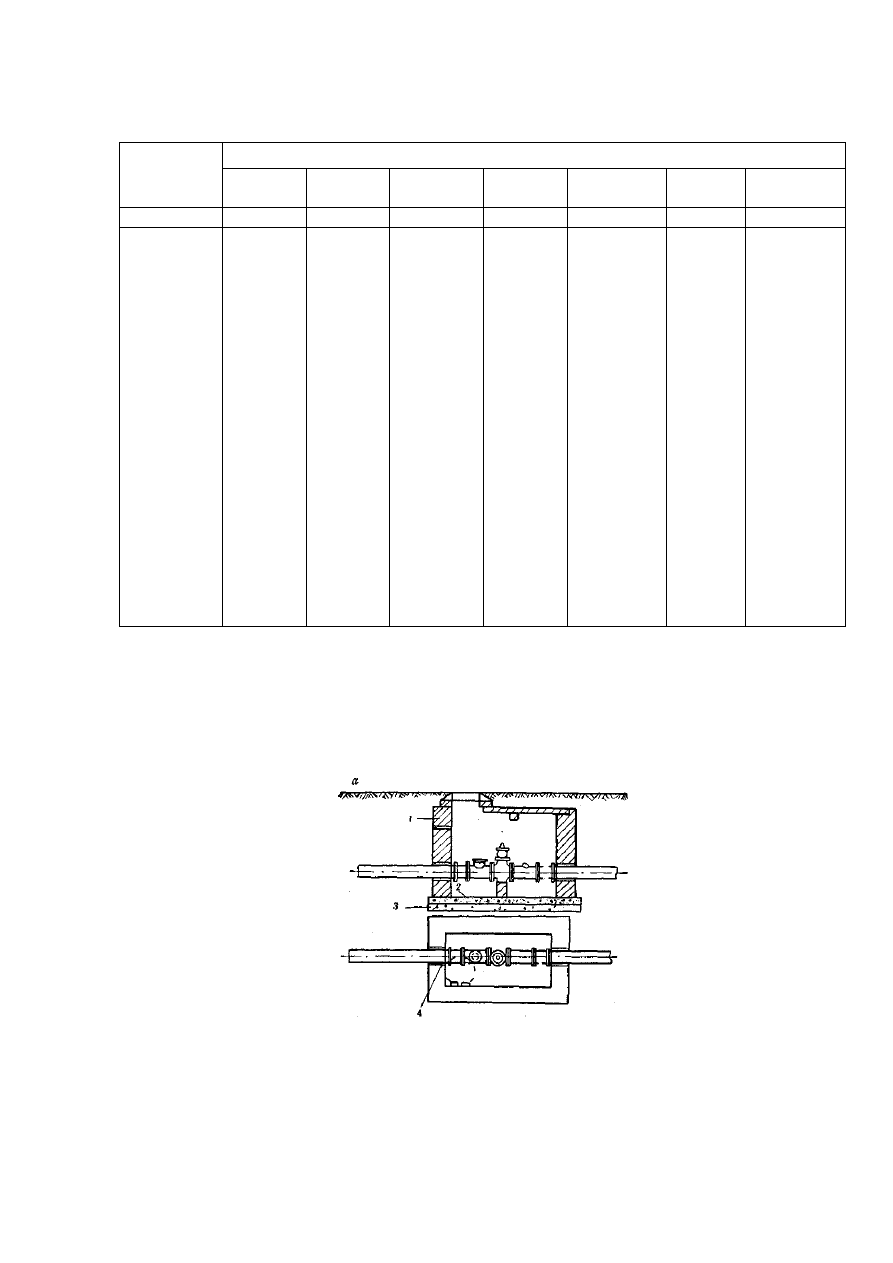

Рис. 1. Колодец с задвижкой на напорном трубопроводе:

а—разрез; б —план,1 — железобетонное перекрытие; 2 — бетон; 3 — щебеночное основание; 4 —

стальное кольцо диаметром 300 мм



10

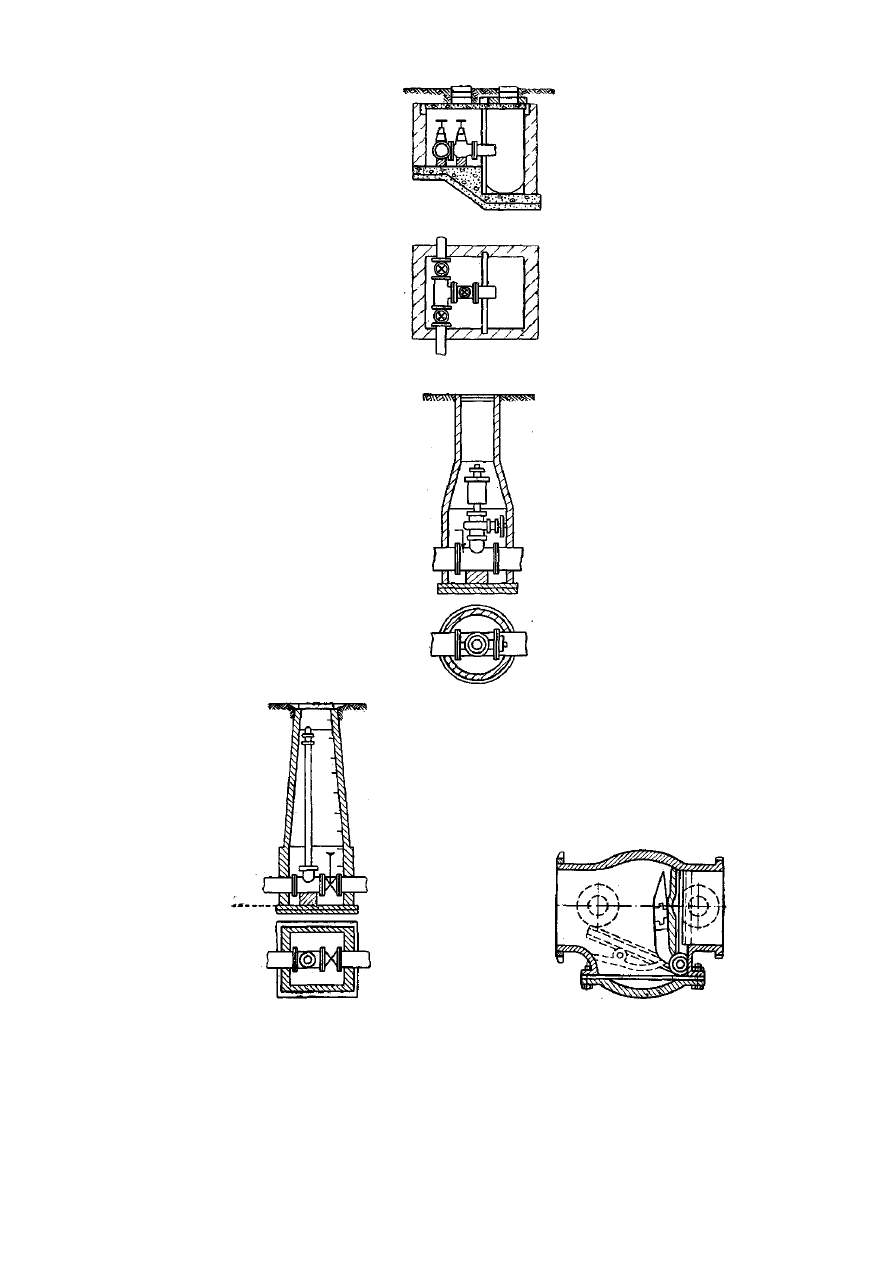

Рис. 3. Выпускной колодец





Рис. 2. Колодец с вантузом









Рис. 4. Пожарный гидрант







Рис.5. Обратный поворотный клапан





11

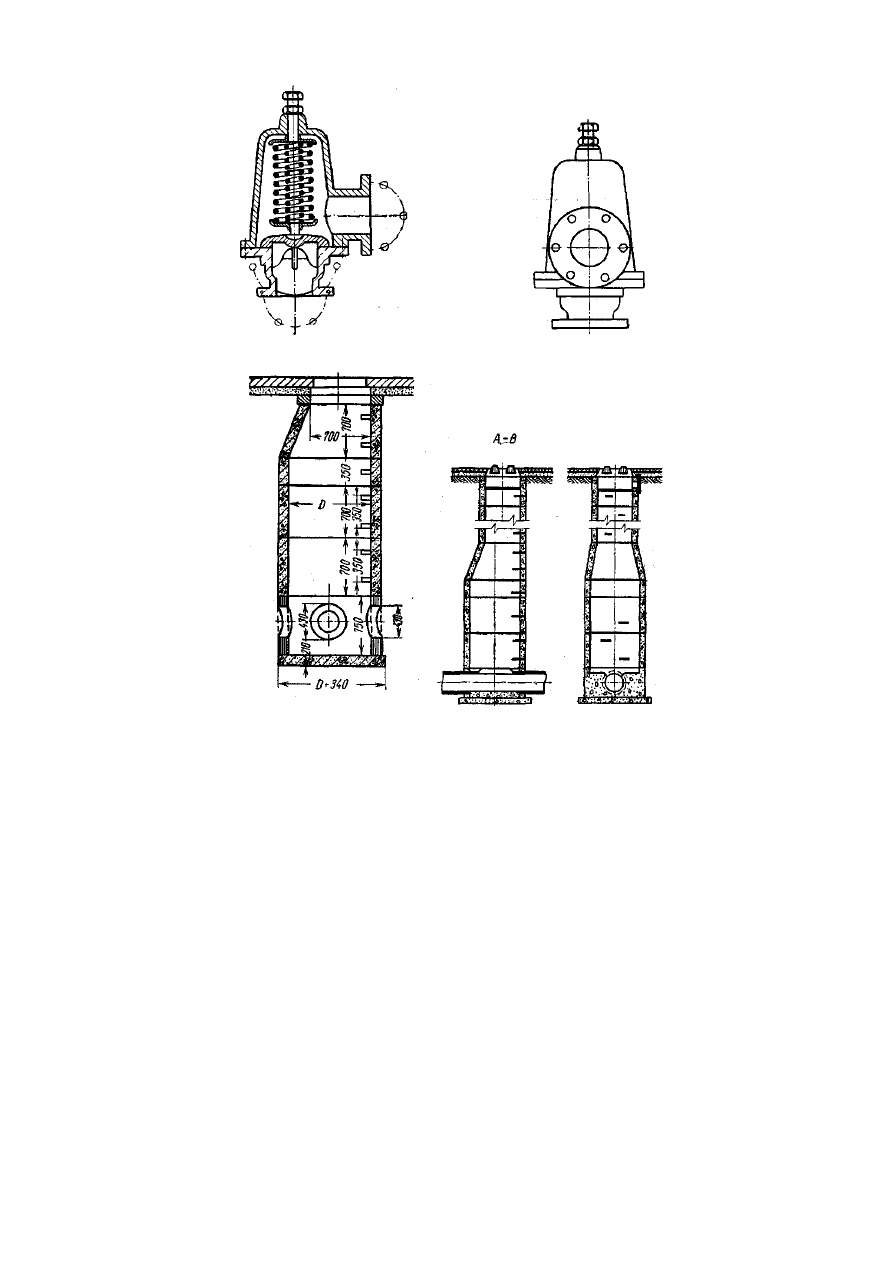

Рис. 6. Предохранительный клапан

  C-D

Рис. 7. Сборный железобетонный колодец Рис. 8. Крупный колодец из бетонных, колец



Вантузы и выпуски ставятся только на водоводах и магистральных линиях.

Пожарные  и  поливные  краны  (гидранты)  (рис.  4)  монтируются  на  водопроводных

магистралях и разводящих сетях.

На  водоводах  и  магистралях  устанавливаются  обратные  клапаны  (рис.  5),  которые

препятствуют обратному движению воды в случаях падения давления в сети.

Предохранительные  клапаны  (рис.  6)  предназначены  для  ослабления  давления  воды  и

устанавливаются перед обратными клапанами и на всех тупиковых линиях.

Над задвижками, вантузами, выпусками и гидрантами сооружаются бетонные, кирпичные

или  железобетонные  колодцы,  габариты  которых  зависят  от  диаметров  трубопроводов,

глубины заложения сети и типа установленной в них сантехнической аппаратуры (рис. 7 и 8).

В  местах,  где  вводы  в  дома  отсутствуют,  по  трассе  водопровода  размещаются

водоразборные колонки.

Линии  водопровода,  как  правило,  укладываются  с  уклоном  не  менее  0,001  по

направлению к выпуску.

Пересечение водопроводом оврагов или рек осуществляется при помощи прокладки труб

по эстакадам или устройства дюкеров.

Канализация

Канализационные  сети  прокладываются  для  приема,  транспортировки  и  удаления

загрязненных вод в очистные сооружения, а атмосферных вод — в ближайшие водоемы.

Сточные  воды,  образующиеся  в  черте  населенных  мест  и  на  промышленных

предприятиях, делятся на бытовые, производственные и дождевые.



12

В  зависимости  от  того,  какие  категории  сточных  вод  отводит  канализационная  сеть,

различают  четыре  системы  канализации:  общесплавная,  раздельная,  полураздельная  и

комбинированная.

Общесплавная — система, в которой всё сточные воды отводят одной общей сетью труб

и  каналов.  Раздельная  —  система,  в  которой  бытовые  и  промышленные  воды  отводят  одной

сетью каналов, а дождевые (ливневые) и условно чистые производственные воды — по другой.

Полураздельная  —  система,  которая  работает  попеременно  в  зависимости  от  объема

поступающих  дождевых  (ливневых)  вод.  Комбинированная  система  канализации  допускает

устройство в отдельных районах города различных систем канализации.

Канализационная  сеть  состоит  из  сети  труб  и  отводных  каналов,  по  которым  сточные

воды выводятся за пределы застроенных территорий. Как правило, сети самотечные работают

под  напором  только  на  участках  при  перекачке  сточных  вод  насосными  станциями  в  сети,

расположенные на более высоком горизонте.

Выпуски  из  зданий  присоединяются  к  смотровым  колодцам,  из  которых  сточные  воды

отводятся  в  микрорайонную  или  уличную  сеть,  которая  соединяется  с  коллекторами,

обслуживающими  отдельные  районы  и  отводящими  их  непосредственно  на  очистные

сооружения.

Канализационные трубопроводы выполняются:

а) самотечные — из железобетонных, бетонных, керамических, асбестоцементных труб и

железобетонных деталей;

б) напорные — из чугунных и стальных труб.

Внутренние и наружные диаметры труб самотечной канализации приведены в табл. 5.

Минимальные уклоны трубопроводов допускаются не менее:

для труб диаметром







150 мм               0,007

.





« » 200 мм                     0,005





« » 1250 мм и более......0,0005

Смотровые  колодцы  или  камеры,  выполненные  по  типовым  проектам  из  сборных

железобетонных  элементов  (см.  рис.  7)  или  краевого  кирпича  и  бетона  (см.  рис.  8),

устраиваются:

а) в местах присоединения трубопроводов;

б) в местах изменения направления, уклонов и диаметров трубопроводов;

в) на прямых участках через:

35 м при диаметре труб ... 150 мм

50 м » » » ... от 150 до 600 мм

75 м » »... от 600 до 1400 мм

150 м » » » ... более 1400 мм.
