ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 2



5

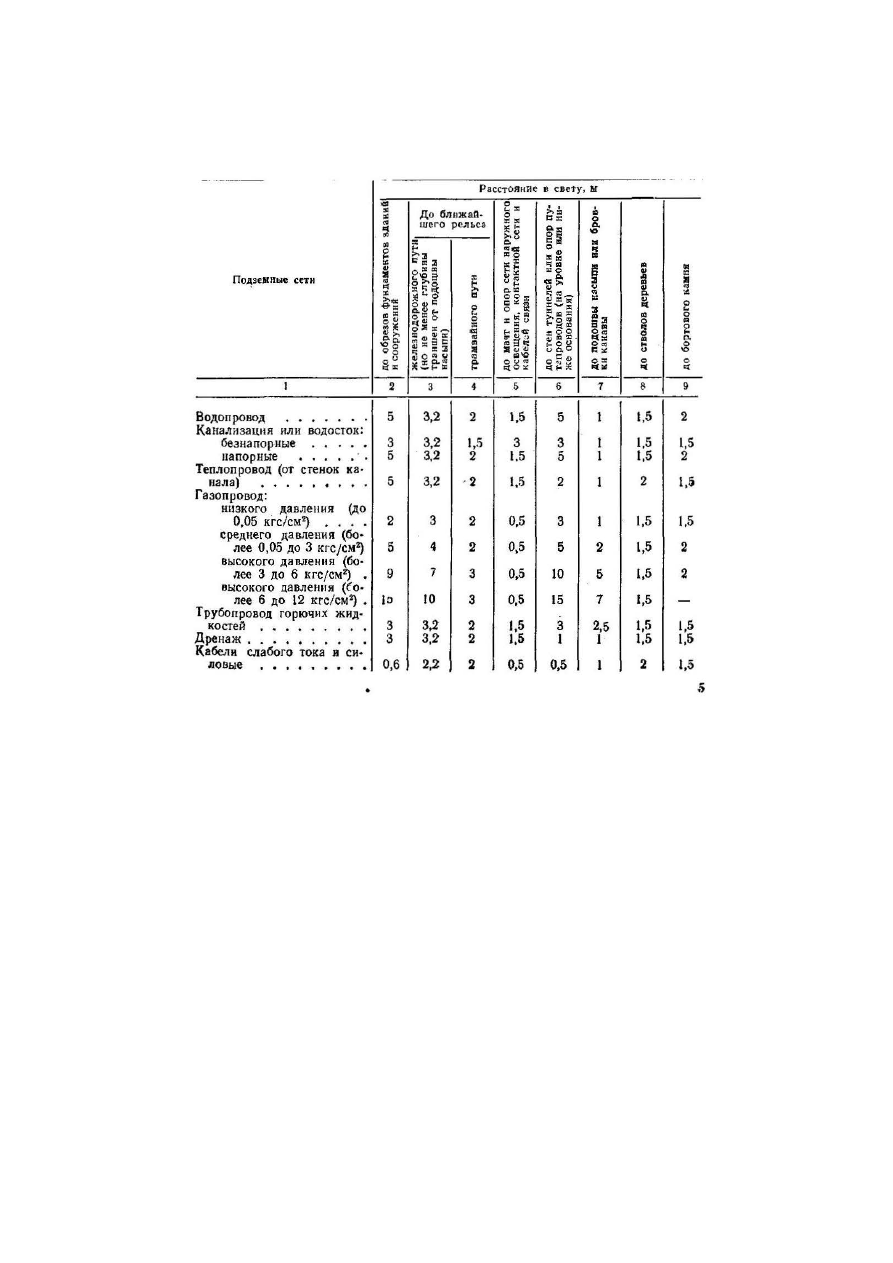

Таблица  1Минимальные  расстояния  в  плане  от  подземных  сетей  до  зданий,

сооружений и деревьев







6

Глубину  заложения  подземных  сетей  назначают  с  учетом  их  технологических

особенностей, гидрогеологических условий и рельефа местности (табл. 2).



Таблица 2 Наименьшая глубина заложения подземных сетей, считая до их верха



Подземные сети

Глубина заложения сетей

1

2

Водопровод при диаметре труб в мм:

До300

от 300 до 600



более 600

Канализация при диаметре труб в мм;

до 500

более 500



Газопровод:

влажного газа

осушенного газа в непучинистых грунтах

в зоне проезжей части:

с усовершенствованными покрытиями

без усовершенствованных покрытий

Теплопровод:

при прокладке в канале

при бесканальной прокладке

Кабели

вне проездов

при пересечении проездов



Ниже глубины промерзания на 0,2м

Выше глубины промерзания на 0,25

диаметра



То же, на 0,5 диаметра



Выше глубины промерзания на 0,3 м

То же, на 0,5 м, но не менее 0,7 м

от планировочной отметки

Ниже глубины промерзания







0,8м

0,9 м



0,5 м

0,7 м



0,7м:

1 м







7

Минимальные расстояния между подземными сетями приведены в табл. 3.



Таблица 3 Расстояния между подземными сетями в свету,м



Наименование сетей  Водопровод  Канализация

Д

ре

на

ж

и

и

вод

ос

ток

и

Газопроводы

К

абе

ли



си

ло

вы

е



К

абе

ли



свя

зи



Т

еп

лоп

ров

од











низк

ого

средн

его

высокого

давления

















До

0,05к

г\см

2



До 3

кг\см

2



3-6

кг\см

2



6-12

кг\с

м

2









1

2

3

4

5

6

7

8

9

10

11

Водопровод

1,5

См. прим. 1  1,5

1,0   1,5

2

5

0,5   0,5   1,5

Канализация

См. прим. 1  0,5

0,4

1,0  1,5

2

5

0,5  1,0  1,0

Дренаж и водостоки  1,5

0,4

0,4

1,0  1,5

2

5

0,5  1,0  1,0

Газопроводы:





















низкого давления

до 0,05 кг/см.

1,0

1,0

1,0

См прим.2

1,0  1,0  2,0

среднего давления

до 3 кг/см

2



1,5

1,5

1,5

Тоже

1,0  1,0  2,0

высокого давления

3 — 6 кг/см

2



2,0

2,0

2,0

Тоже

1,0  1,0  2,0

высокого давления

6 — 12 кг/см

2



5,0

5,0

5,0

Тоже

2,0  2,0  4,0

Кабели силовые

0,5

0,5

0,5

1,0  1,0

1,0

2,0  0,1-

0,5

0,5  2,0

Кабели связи

0,5

1,0

1,0

1,0  1,0

1,0

2,0  0,5  -

2,0

Теплопроводы

1,5

1,0

1,0

2,0  2,0

2,0

4,0  2,0  2,0  -

Примечания: 1. В стесненных условиях прокладки указанные расстояния могут быть уменьшены.

2. При одновременно параллельной прокладке в одной траншее двух газопроводов и более

наименьшее расстояние между ними в свету принимается: а) для труб диаметром условного

прохода до 300 мм—не менее 0,4м; б) для труб диаметром условного прохода более 300 мм—не

менее 0,5 м. 3. В таблице указаны расстояния до стальных газопроводов.



8



2. ТРУБОПРОВОДЫ

К трубопроводам относятся сети водопровода (питьевого, промышленного и пожарного),

канализации  (промышленной,  ливневой  и  фекальной),  дренажа,  теплофикации  (водяной  и

паровой),  газоснабжения,  а  также  специальные  сети  промышленных  предприятий

(паропроводы,  кислотопроводы,  водопроводы  и  пр.).  Трубопроводы  разделяются  на

самотечные  (водосток,  дренаж,  канализация)  и  напорные  (водопровод,  газопровод,

теплофикация, нефтепровод и др.) .

Водоснабжение

Водопровод

обеспечивает

хозяйственно-питьевые,

производственные

и

противопожарные  нужды.  Для  водоснабжения  городов  и  поселков  сооружается  специальная

система,  состоящая  из  водозаборных,  водоподъемных,  водоочистных  сооружений  и

водопроводной сети.

Водопроводная  сеть  состоит  из  водоводов,  магистральных  линий,  разводящей

(распределительной) сети и вводов в отдельные здания. Водоводы подают воду транзитом от

водопроводной  станции  к  району  водоснабжения.  Магистральные  линии  являются

ответвлениями  от  водоводов.  Разводящая  (распределительная)  сеть  от  магистралей  подводит

воду к потребителям.

Магистральные и разводящие сети, как правило, делают кольцевыми.

Для наружных водопроводных сетей применяют чугунные, стальные и асбестоцементные

трубы.  В  последние  годы  находят  применение  трубы  и  из  других  материалов  —  бетонные,

железобетонные, стеклянные и др.
