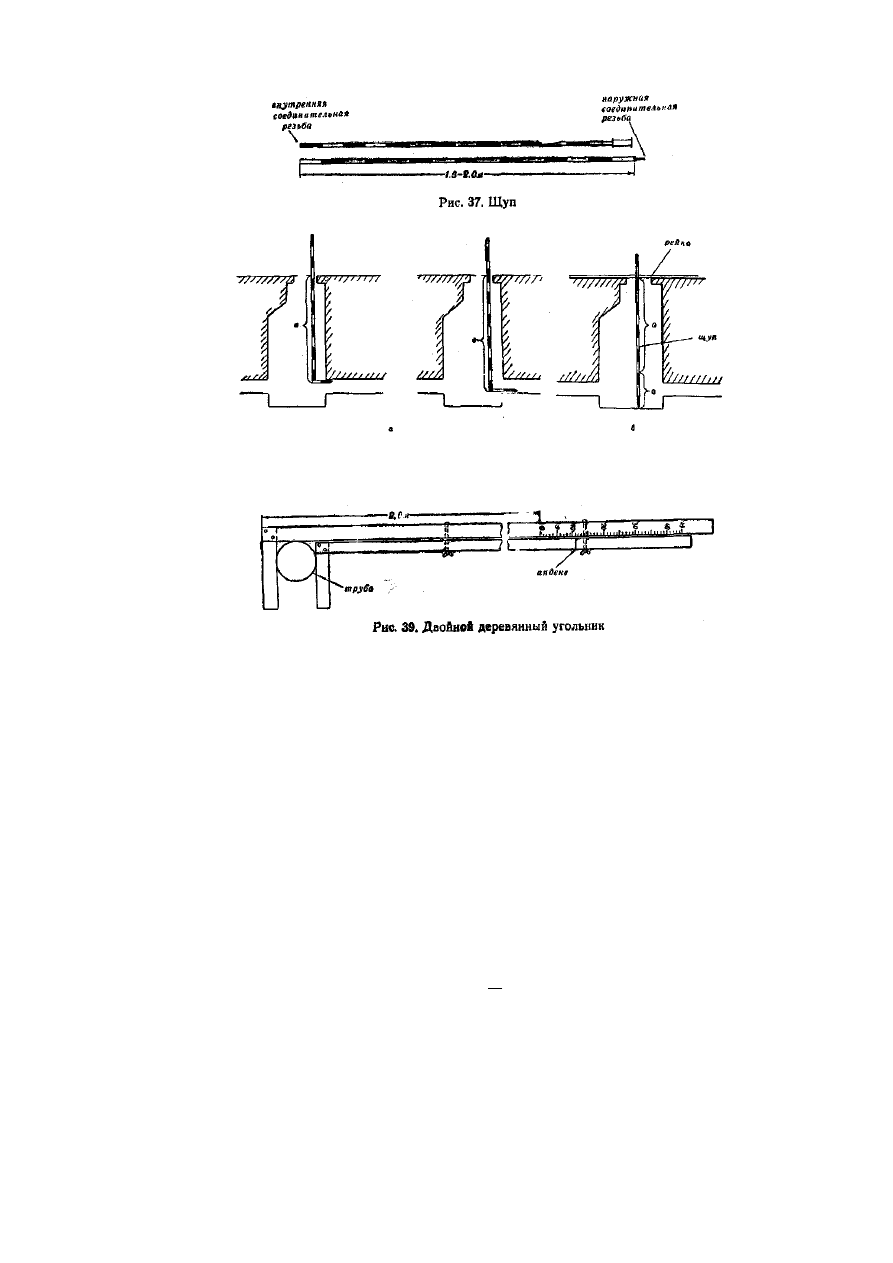

Рис. 38. Работа со щупом-угольником:

а — определение внутреннего диаметра открытых труб (за нулевой индекс принимается верхний

срез обечайки); б — определение отметки дна лотка



Определение отметки дна лотка (см. рис. 38) производится по формуле

H

л

 = H

0

 — а — а

1



 где H

л

 — отметка дна лотка;

Н

0

 — отметка обечайки крышки колодца;

а — отсчет по штанге;

а

1

— величина нижней (складной) части штанги

(обычно составляет 300 мм).

3.  Двойной  деревянный  угольник.  Состоит  из  двух  угольников  длиной  2,0—4,0  м,

скрепляемых между собой двумя зажимными винтами. Внутренний угольник имеет в средней

части  сквозную  прорезь  (на  '/з  длины),  в  которой  скользят  зажимные  винты,  укрепленные  на

наружном  угольнике  (рис.  39).  При  совмещенных  вплотную  нижних  частях  угольников,  на

боковой  поверхности  наружного  угольника,  на  расстоянии  2,0  метров  от  нижнего  обреза

наносится нулевое деление, а против него, на внутреннем угольнике,— индекс. Затем, начиная

от  нуля  вверх,  наносятся  миллиметровые  (или  полусантиметровые)  деления  до  50—60  см.  С

помощью двойного угольника можно определять наружные диаметры труб до 500—600 мм с

ошибкой ± 3—4 мм.

4. Рулетка с миллиметровыми делениями. Измерив рулеткой окружность трубы, можно

определить ее наружный диаметр по формуле

π

l

d

=



где l— измеренная длина окружности трубы в мм;

π

 — постоянная величина, равная 3,14.

5.  Диаметромер  поверхностный.  В  основу  конструкции  диаметромера  положена

математическая зависимость между элементами круговой кривой и ее диаметром.

Прибор (рис. 40) состоит из двух боковых стержней /, укрепленных хомутом 2 на втулке

3 и вращающихся на шарнирах 4. Сквозь втулку проходит подвижный шток 6 с укрепленной на

нем  стрелкой  7,  которая  фиксирует  величину  стрелы  дуги  определяемой  кривой.  Прибор

снабжен  прижимным  приспособлением,  которое  дает  возможность  фиксации  принятого



34

положения  при  извлечении  его  из  колодца.  На  втулке  имеется  дуговая  скоба  8;  с  помощью

которой  можно  закрепить  боковые  стержни  в  трех  положениях  А,  Б,  В,  что  соответствует

длинам  хорды  в  90,  220  и  320  мм.  На  втулке  ниже  шарнирного  соединения  укрепляется

пластмассовая пластина 9, на которой нанесены деления, показывающие внутренние диаметры

стандартных по ГОСТу труб от 100 до 1200 мм. Колонка А соответствует трубам диаметра от

100 до 250 мм; колонка Б от 300 до 800 мм; В — от 900 до 1200 мм.

Для  производства  замеров  прибор  скрепляется  со  штангой  или  глубинной  рейкой,

опускается  в  колодец  или  шурф  и  ставится  поперек  трубы,  а  шток  поднимается  вверх  по

втулке, передвигая за

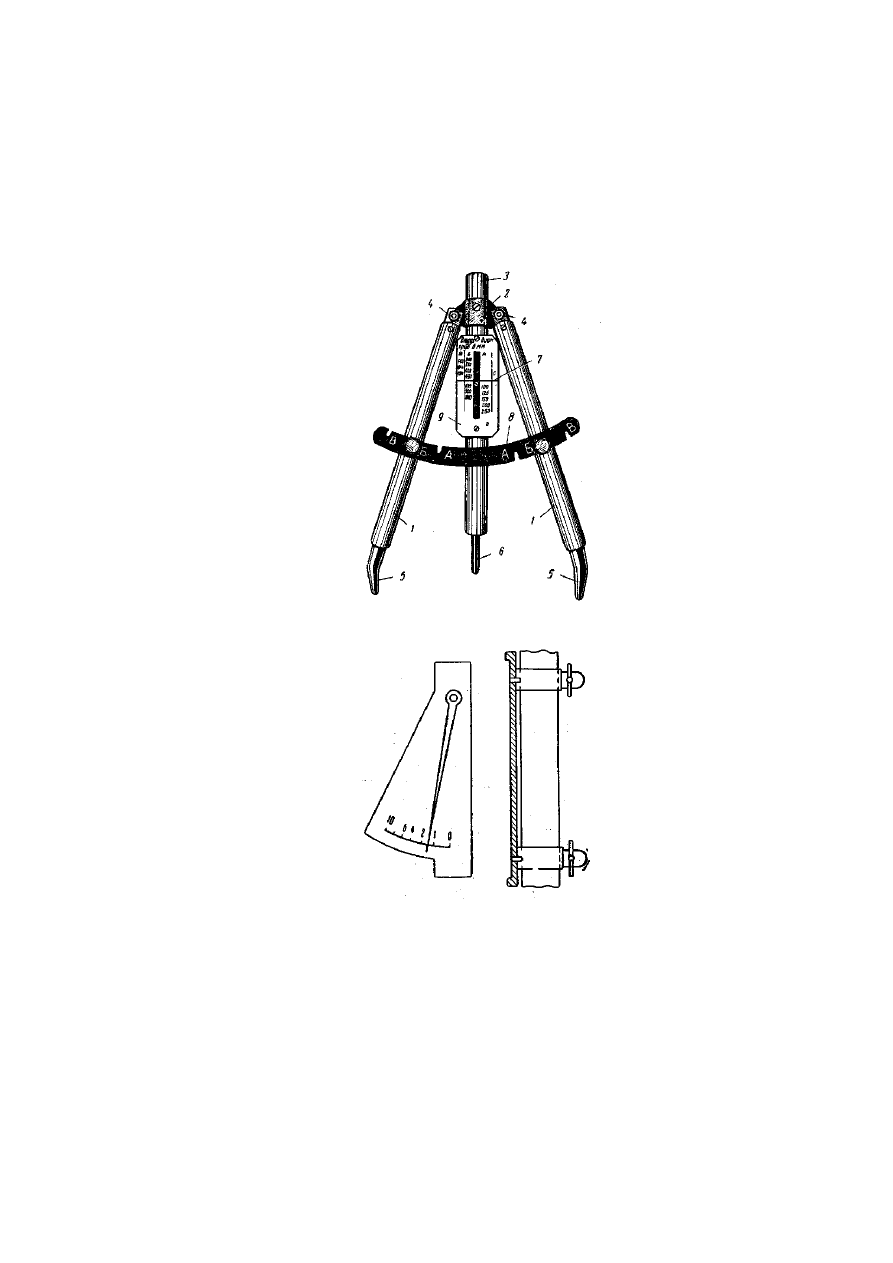

Рис. 40. Диаметромер поверхностный

Рис. 41. Насадка для определения поправок при измерении глубин наклонной штангой или рейкой



собой стрелку, которая зафиксирует на шкале внутренний диаметр трубы.

Учитывая, что при одних и тех же диаметрах трубы могут иметь разную толщину стенок,

данные измерения будут не всегда точны.

6.  Диаметромер  внутриполостный.  Основан  на  том  же  принципе,  что  и  диаметромер

поверхностный,  но  конструктивно  исполнен  в  «зеркальном»  положении.  Прибор  состоит  из

корпуса в виде металлической или пластмассовой пластинки, двух укреп ленных на его концах

щупов и подвижного штока, на котором нанесены деления, соответствующие диаметрам труб

от  350  до  1200  мм.  Прибор  крепится  к  штанге  или  глубинной  рейке.  Им  можно  определить

внутренние  диаметры  только  открытых  труб.  Прибор,  укрепленный  на  штанге,  опускается  в

колодец и вводится в открытую часть трубы, после чего поднимается вверх, пока шток и щупы

не  коснутся  внутренней  поверхности  трубы.  В  этом  положении  происходит  фиксирование

отсчета, и прибор поднимается наверх.

Практически внутриполостным диаметромером можно определять только диаметры труб

самотечной канализации и дренажа.



35

7.  Насадка  для  определения  поправок  при  измерении  глубин  наклонной  штангой  или

рейкой.

Насадка  состоит  из  шкалы,  неподвижно  крепящейся  к  штанге,  рейке  или  щупу,  и

подвижной стрелки — маятника (рис. 41). Деления шкалы рассчитываются по формуле



гдеΔ — поправка за наклон;

h — глубина, измеренная наклонной штангой;

а — угол отклонения от вертикали.

Поправка  за  наклон  получается  путем  умножения  отсчета  по  шкале  на  глубину,

измеренную наклонной штангой,

Δ

см

=аh

м



При отсутствии насадки поправку можно получить по формуле

2

2

2h

b

=

∆



где  b  —  приближенное  расстояние  от  места  отсчета  глубины  на  штанге  до  проекции  стенки

колодца на поверхность земли.

8.  Двусторонний  угольник.  Изготовляется  из  деревянных  планок  размером  50  X  20  мм  или

дюралюминиевых  трубок  диаметром  20  мм.  Угольник  используется  для  определения  диаметров

труб и вынесения их проекций на поверхность земли (рис. 42), а также вынесения на поверхность

проекций  центров  колодцев  для  определения  эксцентриситета  крышек.  Определение

внецентренности крышек колодцев по отношению к центру колодцев с помощью двустороннего

угольника  является  наиболее  простым  из  существующих  методов.  Для  этого  достаточно,

опустившись в колодец, при помощи рулетки установить центр колодца О и затем, совместив  с

полученным центром один конец угольника, установить его по отвесу в вертикальное положение

(рис.  43)  и  по  второму  отвесу,  укрепленному  на  втором  конце  угольника,  получить  проекцию

центра  колодца  О

1

.  Закрыв  крышку  колодца  и  определив  ее  центр  О

2

можно  непосредственно

измерить величину эксцентриситета.

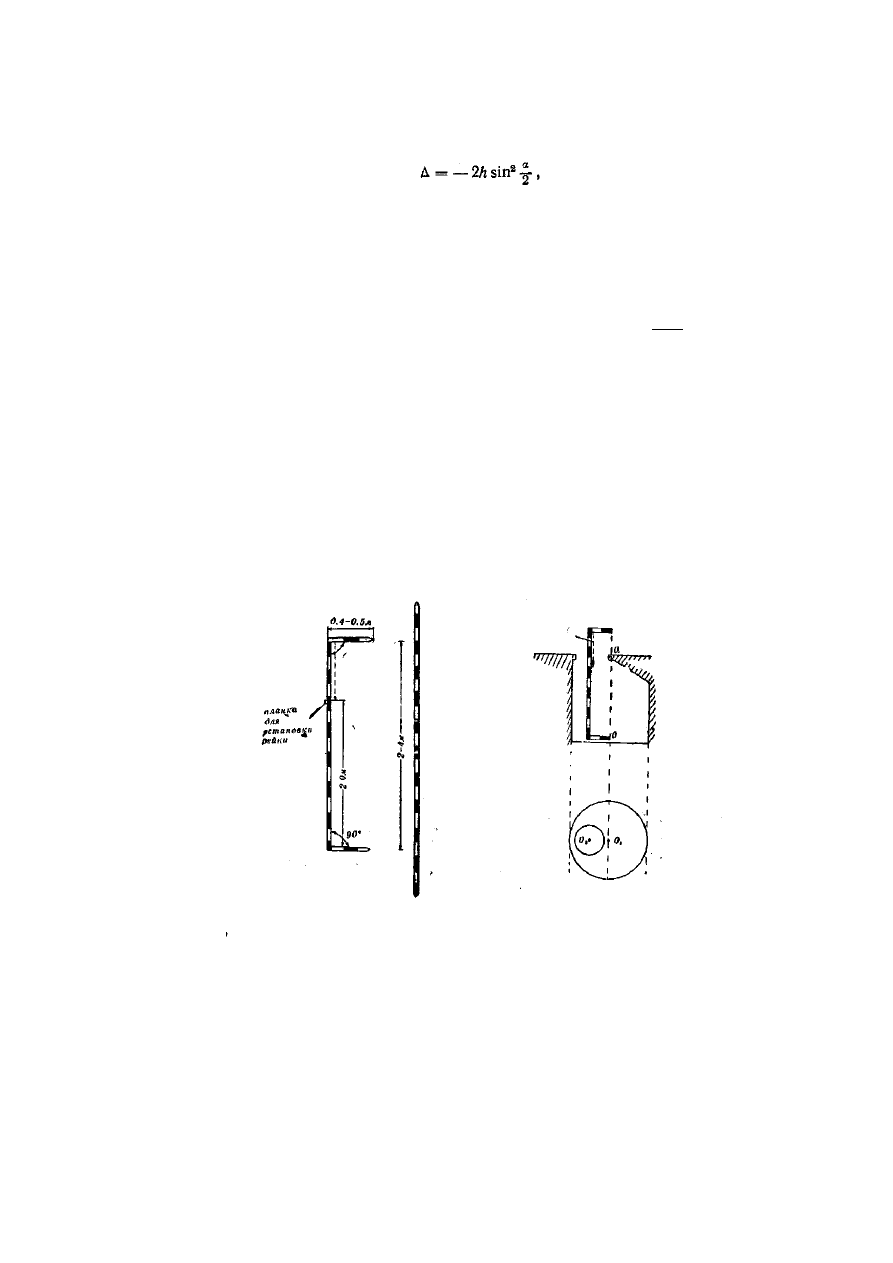

Рис. 42. Двусторонний угольник



Рис. 43. Определение внецентренности крышки













колодца с помощью двустороннего угольника

Для  получения  направления  смещения  полученные  центры  0

1

  и  0

2

привязывают  к

геодезической основе или ближайшим твердым местным предметам, что позволяет нанести их

на план.

Таким  же  методом  можно  вынести  на  поверхность  любую  точку  колодца,  а  также

направление трубопроводов.

При  обследовании  напорных  трубопроводов  измеряются  наружные  диаметры,  при

обследовании самотечных — внутренние.

Если  на  трубах  имеются  изоляционные  покрытия,  при  измерении  диаметра  необходимо

учитывать их толщину, которая достигает 2—10 см. Толщину изоляционного покрытия можно



36

измерить  проколом  острого  щупа;  измерение  выполняется  дважды.  В  расчет  принимается

среднее из двух измерений.

При детальном обследовании эскизы колодцев составляются по основным сечениям. При

этом осуществляется зарисовка всех фасонных частей и арматуры в принятых условных знаках

(прил.3).

В  вертикальном  разрезе  колодца  показываются  все  детали  устройства  и  высоты

расположения.  При  составлении  эскизов  колодцев  в  плане  все  линейные  промеры  относят  к

центру крышки колодца.
