13.2. Требования к исходным тиражным оттискам.



Изложены в разделе 9.4 данной инструкции.



13.3. Описание технологического процесса.



13.3.1. Получение отпечатанного тиража.



Отпечатанный  тираж  карты  принимает  из  печатного  отделения  мастер  отделения

сортировки карт строго по счету согласно наряд-заказу и приемочному акту.



При  помощи  тележки  с  подъемным  столом  стеллажи  с  отпечатанной  продукцией

перевозят в отделение сортировки.



13.3.2. Подборка и утверждение контрольных образцов (эталонов) для сортировки.



Подборку эталонов для сортировки и комплектовки проводит технический редактор. Для

эталонов выбирают тиражные оттиски, полностью отвечающие требованиям, изложенным в
разделе 9.4 данной инструкции.



13.3.3. Сортировка тиража.



Проводится  на  сортировочных  столах  с  гладкой  поверхностью.  Столы  должны  быть

оборудованы  угольниками  для  лучшего  сталкивания  рассортированных  листов  и
губкодержателями;



-  стеллажи  с  отпечатанными  листами  карты  и  пустой  стеллаж  для  отсортированных

листов должны располагаться рядом с сортировочным столом;



-  перед  началом  сортировки  контролер  получает  у  мастера  эталоны  для  сортировки  и

тщательно с ними знакомится;



-  сортировка  карты  проводится  методом  сплошной  проверки  каждого  отпечатанного

листа в строгом соответствии с эталонами;



- сортировка методом выборочной проверки, когда проверяется только 40 - 60 % тиража,

допускается только в том случае, если весь тираж отпечатан заведомо хорошего качества и
вид продукции допускает применение этого метода (например, карты, отпечатанные в одну
или две краски);



- для сортировки на стол кладут стопу отпечатанных оттисков в количестве 1000 - 1500

листов.  Контролер  садится  на  винтовой  стул  с  удобной  для  работы  высотой.  Стул  должен
иметь подножку. Если ее нет, то под ноги ставится деревянная подставка;



- смачивая пальцы глицерином, контролер перелистывает стопу и просматривает каждый

лист  сначала  с  одной  стороны,  а  затем  с  другой.  Если  лист  имеет  большой  формат,  то
просмотр проводится с четырех сторон;



-  непригодные  оттиски  и  оттиски,  имеющие  допустимые  дефекты,  вынимают  и

складывают в отдельные стопы;



-  если  качество  отдельных  карт  отклоняется  от  показателей  годной  продукции,  то  такие

карты  должны  откладываться  для  дополнительного  просмотра  лицами,  несущими
ответственность за выпуск качественной продукции (работниками ОТК);



- годную продукцию снимают со стола и складывают на стеллажи. На стол кладут новую

стопу несортированных оттисков;



- вся отсортированная продукция (годная и брак) должна быть сосчитана;



-  всю  отсортированную  продукцию  выборочно  контролирует  мастер  сортировочного

отделения  и  работник  ОТК.  Если  в  годной  продукции  обнаружен  брак,  то  всю  партию
возвращают сортировщику для пересортировки.



13.3.4. Обрезка сводки перед комплектацией многолистных карт.



13.3.4.1.  Обрезка  сводки  выполняется  на  одноножевой  резальной  машине  согласно

утвержденному макету.



13.3.4.2. Так как размер бумаги, на которой печатался тираж, может колебаться в пределах

2 - 3 мм, то перед обрезкой сводки зачищают противоположные стороны оттисков (см. рис.
13.1).



13.3.4.3.  Перед  обрезкой  стопу  оттисков  тщательно  сталкивают  по  стороне  клапана  и

бокового  упора  и  укладывают  на  передний  стол  резальной  машины.  Поверх  стопы  кладут
макет обрезки и отмечают установку затла по шкале для каждого реза. Весь тираж данного
листа обрезают по этим отметкам.



13.3.4.4. Последовательность обрезки сторон:



- обрезают сторону, противоположную клапану;



- обрезают сторону, противоположную боковому упору;



- обрезают строго по обрезным крестам сторону клапана;



- обрезают строго по обрезным крестам сторону бокового упора.





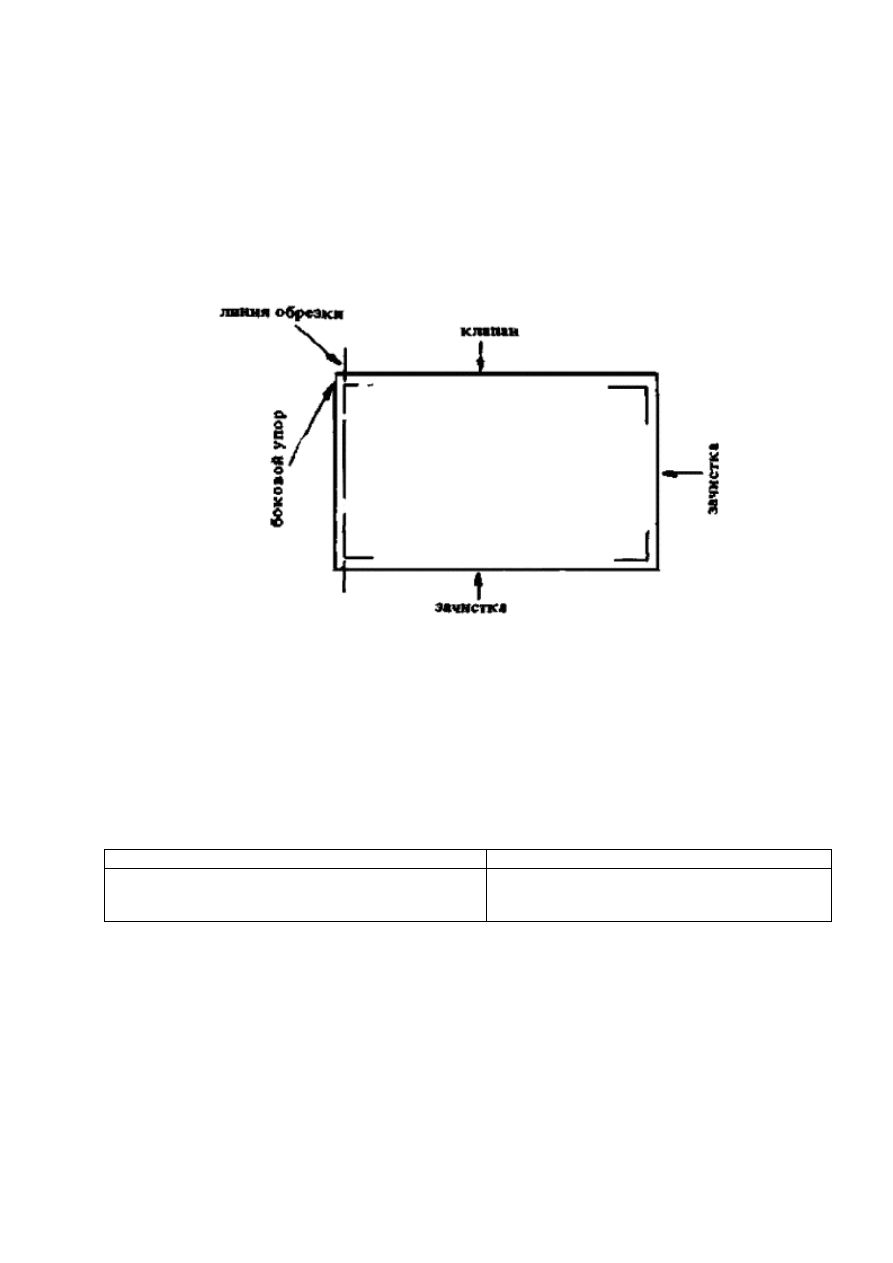

Рис. 13.1. Макет обрезки.



13.3.5. Комплектовка и счет скомплектованных карт.



13.3.5.1.  После  сортировки  и  подрезки  сводки  многолистные  карты  должны  быть

скомплектованы. Комплектовка карты заключается в подборе в один комплект всех листов
карты по силе тона и правильности сводки штриховых и фоновых элементов карты.



13.3.5.2. В комплекте листы располагаются по своему порядковому номеру.



В  зависимости  от  количества  листов,  входящих  в  многолистную  карту,  ее  комплектуют

разное количество комплектовщиков (см. табл. 13.1).



Т а б л и ц а  13.1



Количество листов в карте

Количество комплектовщиков

2 - 3

1

4 и 6

2

9 и 12

4

13.3.5.3.  При  комплектовке 2-х  и 3-листной  карты  комплектовку  должен  выполнять  тот

работник, который занимался сортировкой данной карты.



13.3.5.4. Рабочие места для комплектовки 2, 3, 4, 6, 9 и 12-листных карт организуются в

следующем порядке (см. приложение XIII).



Комплектовка 2-х и 3-листной карты.



Все  листы  карты  располагают  на  одном  общем  столе  последовательно  сводка  к  сводке.

Рабочее  место  комплектовщика  находится  там,  где  ему  удобнее  просматривать  все  листы
карты.  Комплектовщик  берет  один  лист  и  кладет  его  на  второй,  затем  оба - на  третий.
Скомплектованную карту складывает на стоящий рядом стол в угольники.



Комплектовка 4-листной карты.



Все  листы  карты  располагают  на  одном  общем  столе  сводка  к  сводке.  Два

комплектовщика  помещаются  с  противоположных  сторон  стола.  Первый  комплектовщик
собирает 1-й  и 2-й  листы,  второй - 3-й  и 4-й  листы;  затем  первый  комплектовщик  кладет
свою сборку на сборку второго.



Комплектовка 6-листной карты.



Все  листы  карты  располагают  на  одном  общем  столе  сводка  к  сводке.  Два

комплектовщика  помещаются  с  противоположных  сторон  стола.  Первый  комплектовщик
собирает 1, 2 и 3-й  листы,  второй - 4, 5 и 6-й  листы.  Затем  первый  комплектовщик  кладет
свою сборку на сборку второго.



Комплектовка 9-листной карты.



При комплектовке 9-листной карты 1, 2 и 3-й листы располагают на одном столе сводка к

сводке. 4, 5, 6, 7, 8 и 9-й листы - на втором столе сводка к сводке.



Между первым и вторым столами, расположенными параллельно друг другу, должен быть

проход шириной 70 - 80 см для комплектовщика, а сбоку, перпендикулярно к этим столам,
располагается  третий  стол,  который  предназначен  для  комплектовки  первой,  второй  и
третьей сборок.



Первый  комплектовщик  собирает 1, 2 и 3-й  листы  и  кладет  их  на  третий  стол;  второй

комплектовщик  собирает 4, 5 и 6-й  листы  и  также  кладет  их  на  третий  стол;  третий
комплектовщик  собирает 7, 8 и 9-й  листы  и  кладет  их  на  третий  стол;  четвертый
комплектовщик собирает сборки на третьем столе в один комплект и складывает их в стопу.



Комплектовка 12-листной карты.



При комплектовке 12-листной карты 1, 2, 3 и 4-й листы располагают на одном столе; 5, 6,

7, 8, 9, 10, 11 и 12-й листы - на втором столе сводка к сводке.



Между первым и вторым столами, расположенными параллельно друг другу, должен быть

проход  шириной 70 - 80 см  для  комплектовщика.  Сбоку  располагается  третий  стол  для
комплектовки первой, второй и третьей сборок.



Первый комплектовщик собирает 1, 2, 3 и 4-й листы и кладет их на третий стол. Второй

комплектовщик  собирает 5, 6, 7 и 8-й  листы  и  кладет  их  на  третий  стол.  Третий
комплектовщик собирает 9, 10, 11 и 12-й листы и также кладет их на третий стол. Четвертый
комплектовщик собирает сборки на третьем столе в один комплект и складывает их в стопу.



13.3.5.5.  Скомплектованные  карты  должны  быть  подсчитаны  по 25 комплектов  и

разделены в стопе бумажной закладкой.



13.3.5.6.  На  каждом  комплекте  на  обороте  последнего  листа  должен  быть  поставлен

штамп «Номер комплектовщика». Его ставит комплектовщик, собирающий последние листы
комплекта.



13.3.5.7.  Все  скомплектованные  карты  должен  выборочно  контролировать  мастер

сортировочного отделения и мастер ОТК.



При  окончании  комплектовки  тиража  контролер-сортировщик,  мастер  сортировочного

отделения  и  мастер  ОТК  проводят  оценку  качества,  которая  выставляется  в  Акте  сдачи
тиража.



13.3.6. Сдача скомплектованных карт в наклеечный цех.



Подсчитанные  скомплектованные  карты  сдаются  мастером  сортировочного  отделения  в

наклеечный цех согласно накладной.



13.3.7. Упаковка скомплектованных карт и их сдача на склад.



Скомплектованные  карты,  подлежащие  сдаче  на  склад  готовой  продукции,  должны  быть

упакованы  в  стандартную  фабричную  упаковку.  Для  упаковки  должна  применяться
оберточная бумага плотностью не менее 120 г/м

2

.



Карты  упаковывают  в  глухие  пачки,  каждая  из  которых  должна  содержать 50 экз.

двухлистных карт, 25 экз. четырехлистных, 20 экз. шестилистных, 15 экз. девятилистных, 10
экз. двенадцатилистных.



Примечание: 9-листные  и 12-листные  карты  специального  назначения,  отпечатанные  на

бумаге плотностью 140 - 160 г/м

2

, скомплектованные и вложенные в конверт, должны быть

упакованы  в  небольшие  ящики  емкостью 25 конвертов  в  ящике.  Карты  упаковывают  со
сдвигом двух частей пачки относительно друг друга с двойным сгибом карт.



Карты завертывают в двойную оберточную бумагу и обвязывают шпагатом крест-накрест

таким  образом,  чтобы  узел  находился  на  верхней  стороне  пачки.  В  местах  затяжек  во
избежание порезов под шпагат подкладывают полоски картона.



На  каждую  пачку  наклеивают  ярлык  с  указанием  номера  фабрики,  номера  заказа,

наименования  изделия,  количества  экземпляров  в  пачке,  цены  одного  экземпляра,  номера
комплектовщика, номера упаковщика и адреса фабрики.



Готовую  продукцию  сдает  на  склад  мастер  сортировочного  отделения  по  накладной,

подписанной начальником цеха.



13.4. Требования к качеству скомплектованных карт.



13.4.1.  Комплектный  набор  однолистных  карт  или  состоящий  из  листов  многолистной

карты должен иметь в наличии все листы (карты), подобранные по порядку номеров.



13.4.2.  Листы  комплекта  многолистной  карты  должны  быть  правильно  подобраны  по

цвету, тону и силе краски, а также по сводке штриховых и фоновых элементов.



П Р И Л О Ж Е Н И Я

ПРИЛОЖЕНИЕ I.



Контроль пробопечатного процесса по тест-объекту ОКП-1

*

.



*

 Шкала ОКП-1 разработана ВНИИ полиграфии.

Схема изображения тест-объекта ОКП-1 приведена на рис. I-1.



1. Контроль подачи и равномерности подачи каждой краски выполняют по элементам 1, 2,

3, 4 (плашкам) для голубой, пурпурной, желтой и черной красок соответственно.



Контроль  может  быть  выполнен  как  визуально,  например,  путем  сравнения  с  эталонами

цвета,  так  и  инструментально  с  помощью  денситометра  отражения  с  учетом  значений
зональных плотностей отражения, приведенных в табл. 8.1.



2. Контроль перехода краски на краску выполняют визуально по плашкам по элементам 1

+ 2, 1 + 3, 2 + 3 и в полутонах по элементам 5 + 6, 5 + 7, 6 + 7 для синего, зеленого и красного
бинарных наложений соответственно.



3. Контроль растискивания для каждой краски осуществляют визуально путем сравнения

светлоты сигнальных полей 8

2

 и 8

3

 со светлотой фона 8

1

:



-  поле  8

2

  по  светлоте  сливается  с  фоном,  поле  8

3

  светлее  фона - растискивание  не

превышает 5 %;



- поле 8

2

 темнее фона, поле 8

3

 светлее фона - растискивание 10 %;



- поле 8

2

 темнее фона, поле 8

3

 сливается с фоном - растискивание 15 %;



- поля 8

2

 и8

3

 темнее фона - растискивание превышает 15 %.



4.  Контроль  скольжения  и  его  направление  для  каждой  краски  выполняют  следующим

образом:



- равенство полей 9

1

 и 9

2

 по светлоте означает отсутствие скольжения;



- поле 9

2

 темнее поля 9

1

 - наличие скольжения в направлении печатания;



- поле 9

1

 темнее поля 9

2

 - наличие скольжения в поперечном направлении.



5. Качество воспроизведения контролируют визуально и при помощи лупы по следующим

полям:



- наличие точек на поле 101 сигнализирует о хорошем качестве воспроизведения высоких

светов. Исчезновение точек на этом поле при их наличии на печатной форме сигнализирует о
непропечатке;
