2 . 2 . 2 .   О п р е д е л е н и е     х а р а к т е р и с т и к
и з о б р а ж е н и я     п о     м е т о д у     Д П



Для использования метода денситометрического профиля (ДП) оператор должен устано-

вить указатель мыши на кнопку «Профиль» в окне измерений и нажать левую кнопку мыши.
Появится окно измерения по методу ДП (см. рис. 22).

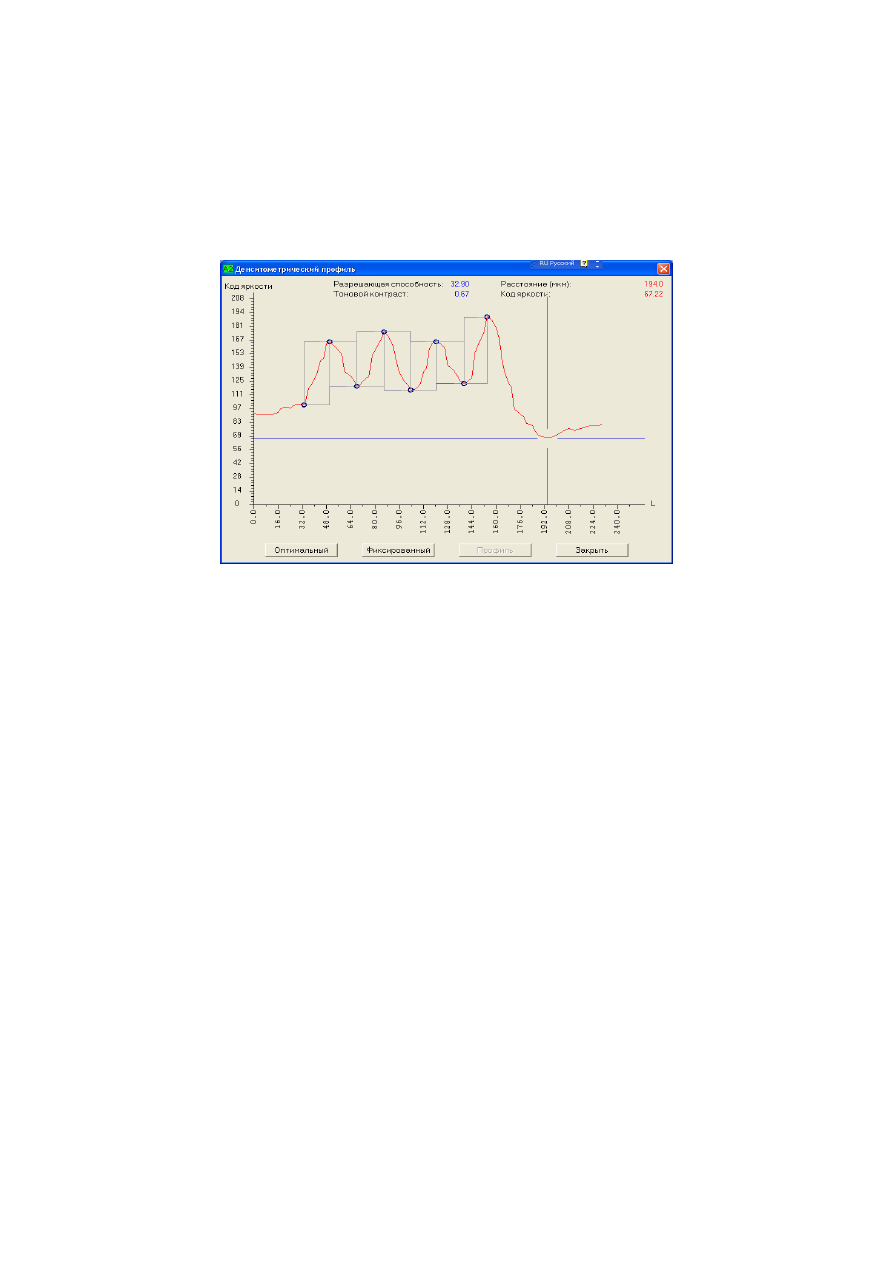

Рис. 22. Окно измерений по методу ДП



При  использовании  денситометрического  профиля  необходимо  измерять  на  графике

разность кодов яркостей. Оператор должен с помощью мыши установить маркер в точку од-
ного  из  минимумов(максимумов)  графика  и  нажать  левую  кнопку  мыши  или  клавишу
«Еntег».  Затем  сместить  маркер  по  графику  в  точку  ближайшего  максимума  (минимума)
графика и еще раз нажать левую кнопку мыши или клавишу «Епtег». Измеренная разность
кодов  маркируется  на  графике  двумя  кружочками  и  прямоугольником. .Направление  изме-
рения не имеет значения. Для измерения должны выбираться чётко выраженные максимумы
и минимумы, расположенные не слишком близко друг к другу и соединённые плавной кри-
вой без промежуточных максимумов и минимумов (см. рис. 22).



В отличие от окна ЧТХ, по одному денситометрическому профилю можно выполнить

несколько измерений, поэтому окно автоматически не закрывается после выполнения изме-
рения. Для закрытия окна следует установить указатель мыши на кнопку «Закрыть» и  на-
жать левую кнопку мыши или нажать клавишу «Еsс» на клавиатуре. При этом все результа-
ты измерений будут занесены в таблицу измерений (см. рис. 24).



В правом верхнем углу окна выводятся координаты маркера (креста) по осям «L» и

«код», а левее после выполнения измерения выводятся вычисленные значения разрешающей
способности и тонового контраста.

При  закрытии  окна  денситометрического  профиля,  программа  обновляет  информа-

цию в окне результатов вычислений с учетом выполненных измерений.

Необходимо иметь в виду, что оба метода (ЧТХ и ДП) могут применяться поперемен-

но в одном сеансе измерения разрешающей способности, результаты заносятся в общую для
обоих методов таблицу и обрабатываются совместно.

Иногда  неприемлемый  график  ЧТХ  не  позволяет  произвести  измерение  этим  мето-

дом,  в  то  время  как  переключение  на  метод  ДП  с  помощью  кнопки  «Профиль»  даёт  воз-
можность произвести измерение на той же измерительной трассе.








26



2.2.3. Оценка  выполненных  измерений
р а з р е ш а ю щ е й     с п о с о б н о с т и



Для оценки результатов и исключения грубых измерений необходимо устано-

вить указатель мыши на пиктограмму









или на пункт меню «Оценка  |  Оценка  измерений разрешающей способности» и нажать ле-
вую кнопку мыши (см. рис. 23).

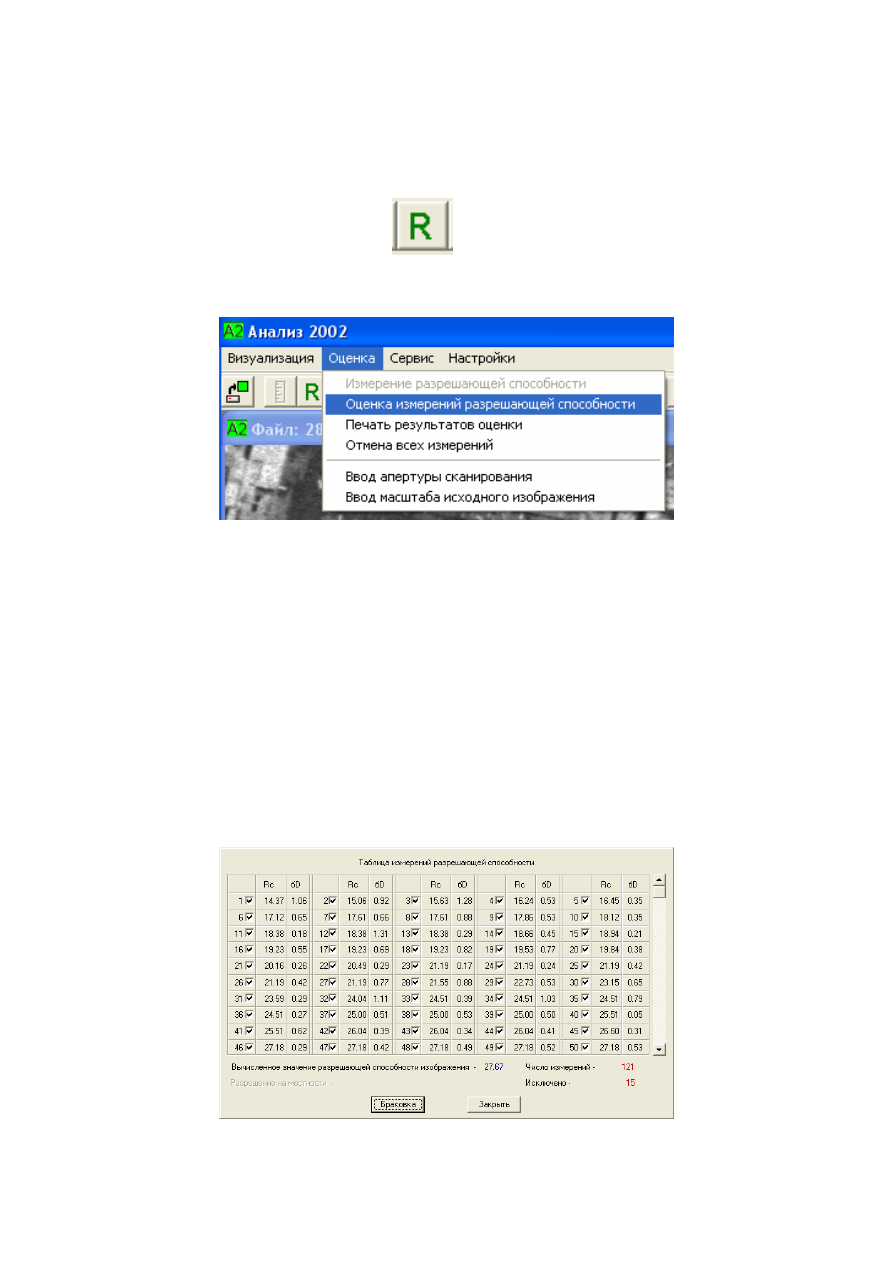

Рис. 23. Окно вызова таблицы измерений



В ответ программа выведет на экран таблицу всех выполненных измерений, отсорти-

рованных в порядке возрастания значений разрешающей способности R

c

 (см. рис. 24).

При большом числе выполненных измерений (более 50) для просмотра содержимого

таблицы пользуйтесь линейкой прокрутки справа от таблицы.



Для исключения из обработки грубых результатов измерений необходимо установить

указатель мыши на кнопку «Браковка» внизу таблицы измерений (см. рис. 24) и нажать ле-
вую кнопку мыши. Забракованные значения разрешающей способности изменят цвет с чёр-
ного на серый, а в специальном поле возле порядкового номера пропадёт флажок, отмечаю-
щий присутствие данного значения в таблице. Если возникнет необходимость вернуть какой-
либо  из  забракованных  результатов,  то  следует  установить  указатель  мыши  на  соответст-
вующее специальное поле и нажать левую кнопку мыши. Данный результат вернётся в таб-
лицу, а в поле номера вернётся флажок. Повторяя эту операцию, можно вернуть все исклю-
чённые результаты измерений.







Рис. 24. Таблица результатов измерений разрешающей

способности





27

Внизу таблицы выводится среднее значение разрешающей способности, вычисленное

по всем принятым к обработке результатам измерений. Указывается число измерений, коли-
чество отбракованных результатов измерений и разрешение на местности в метрах.

При проведении дополнительных измерений и внесении любых изменений в таблицу

программа выполняет расчеты заново и выводит полученные значения внизу под таблицей.

Для закрытия окна следует установить указатель мыши на кнопку «Закрыть» и на-

жать левую кнопку мыши или клавишу «Еsс» на клавиатуре.



2 . 2 . 4 .   В ы в о д     р е з у л ь т а т о в     о ц е н к и     н а     п е ч а т ь
и     с о х р а н е н и е     и х     н а     д и с к е



Результаты оценки параметров изображения выводятся на печать и сохраняются на диске

в виде паспорта оценки изображения. Для вывода полученных результатов на печать служит
пункт меню «Оценка  |  Печать  результатов  оценки» или пиктограмма            .





После  выполнения  этой  команды меню на экране дисплея появится окно ввода допол-

нительной  информации  об  условиях  съёмки  и  об  изображении,  которая  используется  при
формировании паспорта оценки (см. рис. 25).

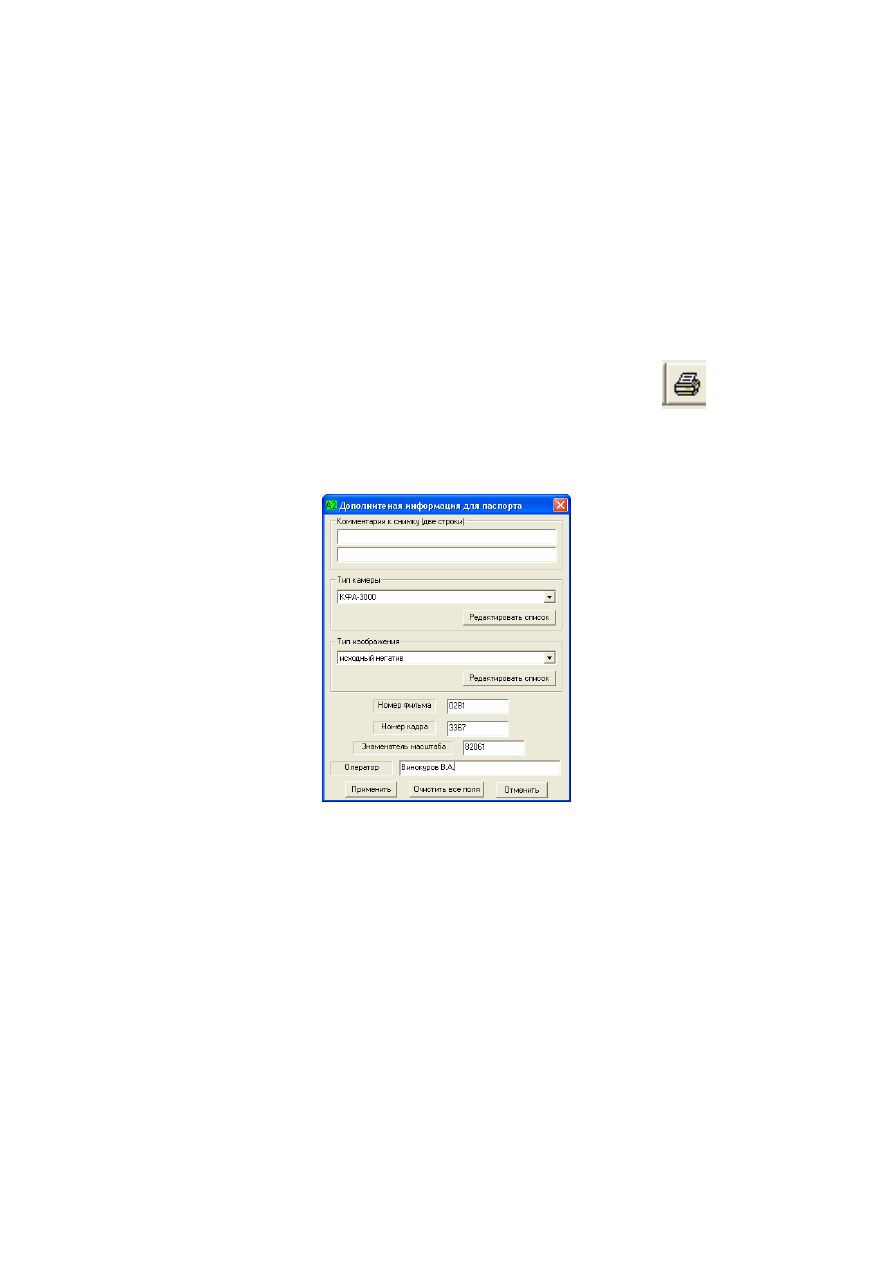

Рис. 25. Окно ввода дополнительной информации

для паспорта оценки



Две строки комментариев необязательны и могут не заполняться. Если одна или обе

строки будут заполнены, то они будут записаны в паспорт сразу после заголовка. Остальные
поля обязательны для заполнения и при отсутствии  в них информации программа выводит
сообщение об ошибке. Поля «тип камеры» и «тип изображения» заполняются путем выбора
одного  из  значений  из  выпадающего  списка.  Списки  готовятся  заранее  (см.  п.п. 2.1.12 и
2.1.13) или могут быть отредактированы непосредственно в окне ввода дополнительной ин-
формации (см. рис. 25) при нажатии кнопок «Редактировать список». Действия по редакти-
рованию списков описаны в п.п. 2.1.12 и 2.1.13.



При  обработке  второго  и  последующих  изображений  все  поля  окна  показанного  на

рисунке 25 заполняются предыдущей информацией. Кнопка «Очистить все поля» позволяет
стереть ранее введенную информацию. Программа проверяет только факт заполнения полей
и  любая  последовательность  символов  считается  допустимой.  Однако  поле  «Знаменатель
масштаба»  контролируется более  строго,  в  нем могут  быть  только цифры и  точка.  Кроме  того,
возможна ситуация когда знаменатель масштаба неизвестен. Поэтому при отсутствии информации в





28

этом поле программа выводит соответствующее предупреждение и при необходимости оператор мо-
жет подтвердить продолжение работы без ввода величины знаменателя масштаба.

При  нажатии  кнопки  «Отменить»  процесс  формирования  паспорта  для  печати  пре-

рывается и окно закрывается. Однако введенная информация сохраняется и при повторном
запуске режима печати эта информация вновь будет показана.

Кнопка  «Применить»  служит  для  формирования  в  памяти  компьютера  текста  пас-

порта оценки и вывода его на экран для предварительного просмотра. Окно с текстом пас-
порта оценки показано на рисунке 26.

Если информация в сформированном паспорте содержит ошибки, то можно отказать-

ся от печати, нажав на кнопку «Закрыть». При этом программа вернется в режим проведе-
ния измерительных трасс и осуществления измерений. Повторный запуск режима печати по-
зволит внести изменения в дополнительную информацию (см. рис. 25).

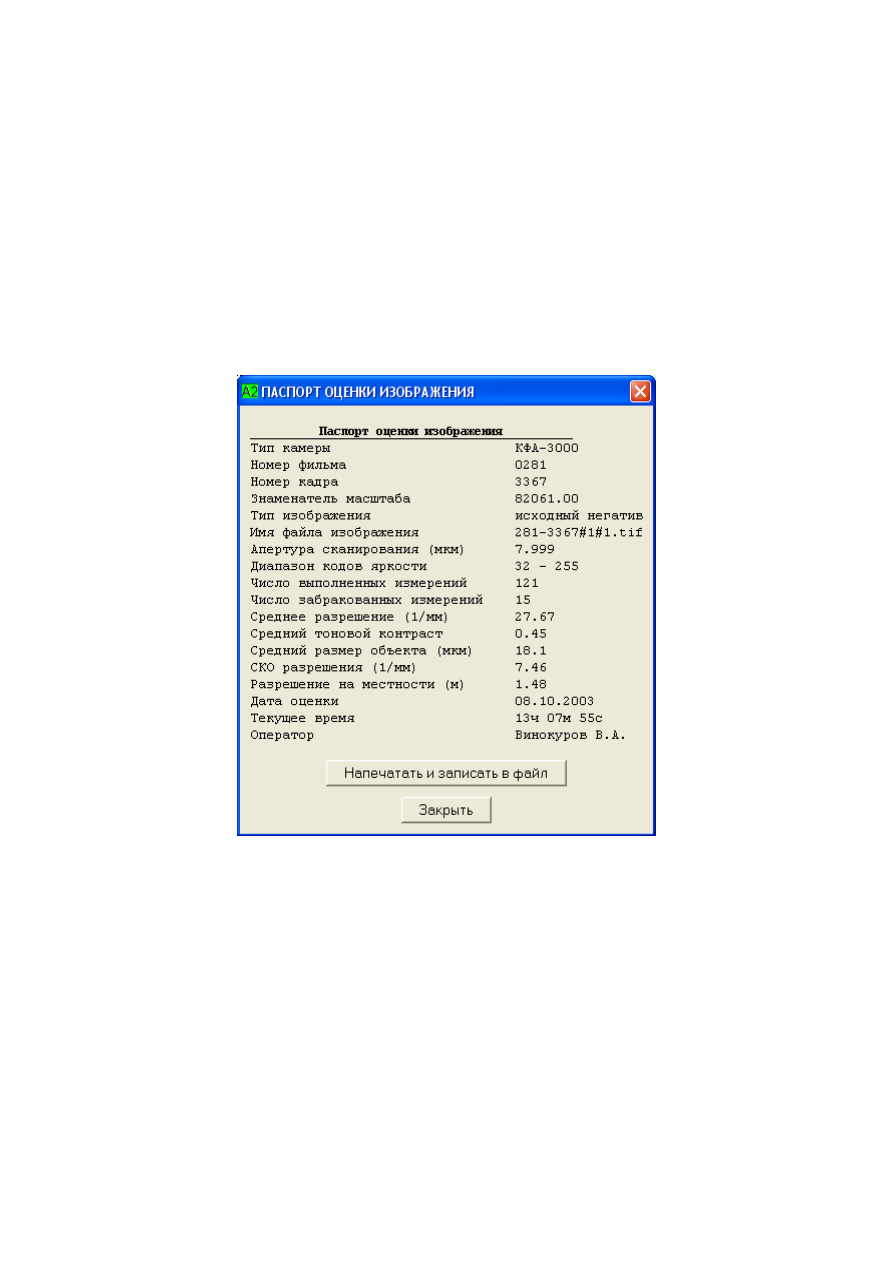

Рис. 26. Окно просмотра текста паспорта оценки

перед печатью



При нажатии на кнопку «Напечатать и записать в файл» (см. рис. 26) реакция про-

граммы будет зависеть от очерёдности обращения к этой команде.

При первом обращении паспорт будет выведен на печать и записан в виде двух тек-

стовых файлов на диск.



Первый файл создается в том же каталоге, в котором находится оцениваемое изобра-

жение (см. рис. 27). Этот файл имеет имя, совпадающее с именем изображения. Данный файл
предназначен для передачи потребителю вместе с файлом снимка.

Второй файл создаётся и записывается в каталог «агсhiv», который размещается в том

же каталоге, в котором находится программа «Анализ-2002» (см. рис. 28). Этот файл содер-
жит  в  хронологическом  порядке  все  паспорта  оценки  изображения,  которые  создавались  в
течение рабочего дня.
