2 . 1 . 1 1 . Н а с т р о й к а м о н и то р а

Для настройки монитора необходимо выполнить пункт меню «Настройки | настрой-

ка дисплея».

В этом режиме на экране отображаются специальные тестовые миры (см. рис. 12), которые с

помощью регулировок «Яркость» и «Контрастность» используемого монитора позволяют добиться
наиболее качественного восприятия визуализированного полутонового изображения.

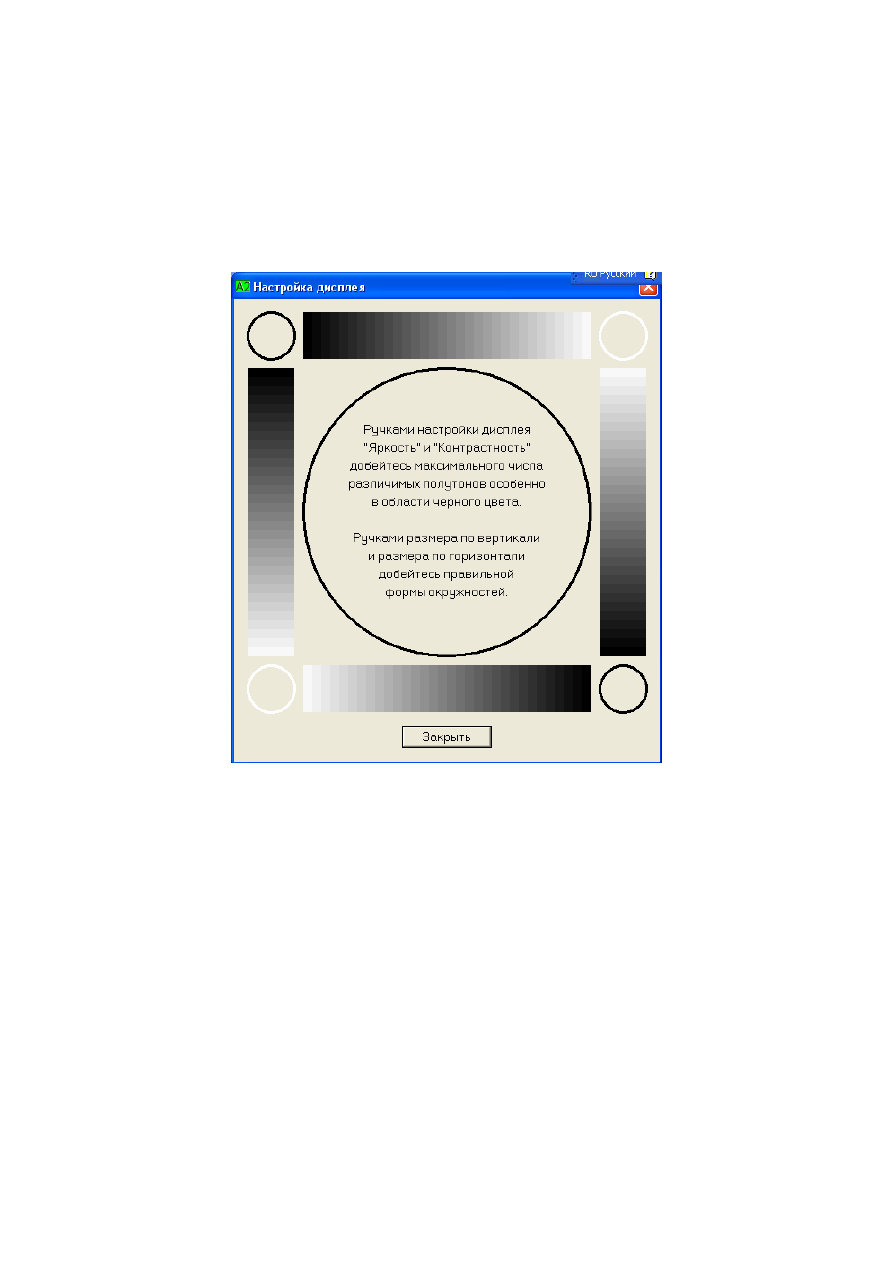

Рис. 12. Окно с изображением для настройки монитора

2 . 1 . 1 2 . Вы з о в с пис ка т и п о в к а м е р

Тип съемочной аппаратуры является важным параметром, который включается в пас-

порт оценки изображения.

Для вызова списка типов камер необходимо выполнить пункт меню «Настройки |

Список типов камер».

Выбор данного пункта меню позволяет создать или отредактировать список типов

камер для быстрого заполнения соответствующего поля паспорта. Программа выводит на
экран окно, показанное на рисунке 13. В этом окне отражается ранее созданный список, а
также присутствуют кнопки для его редактирования.

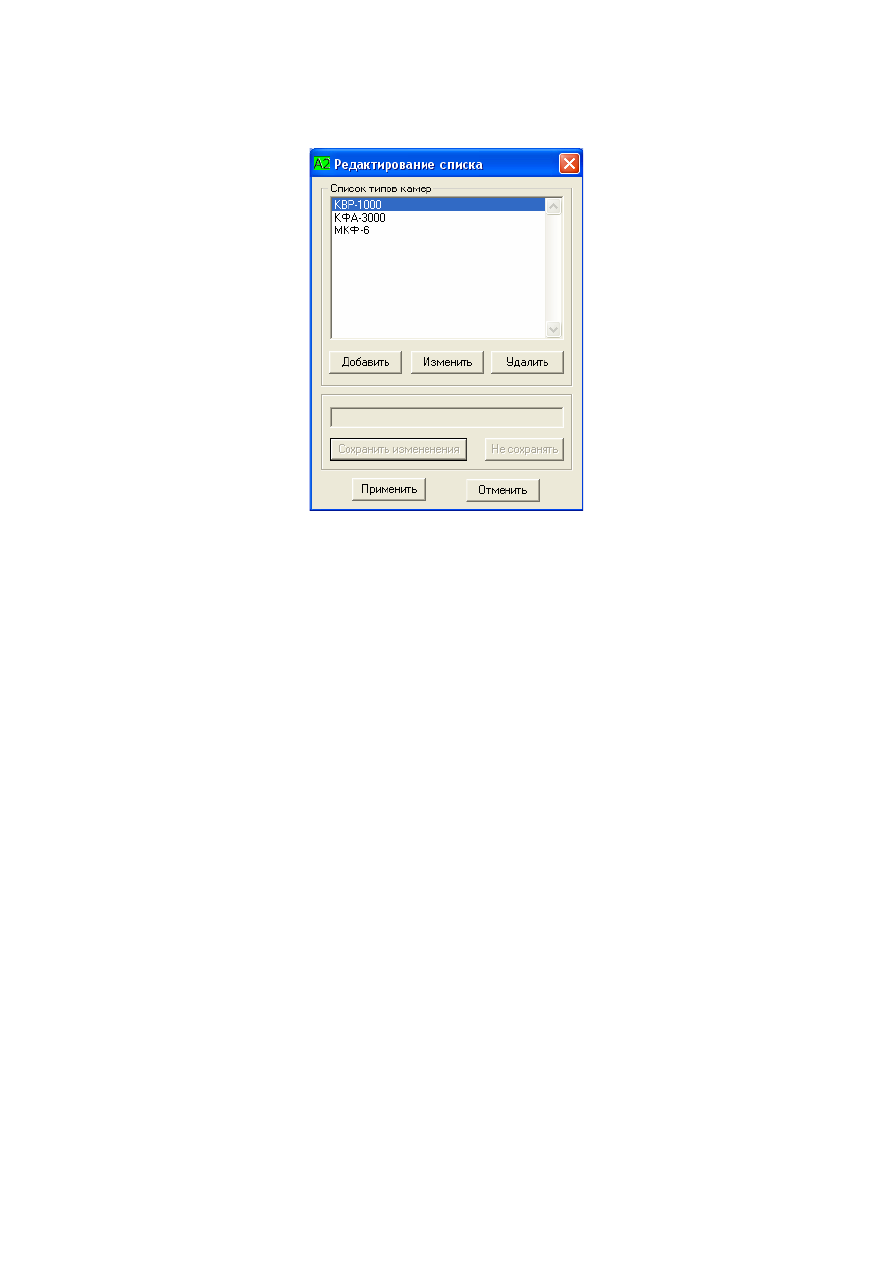

Рис. 13. Окно редактирования списка типов камер

Оператор имеет возможность добавить новую строку с типом камеры, удалить или

изменить существующую строку списка. Перед выполнением режима изменения или удале-
ния необходимо в списке выделить соответствующую строку с типом камеры для выполне-
ния такой операции.

При нажатии кнопок «Добавить» или «Изменить» активизируется поле редактиро-

вания и кнопки «Сохранить изменения» и «Не сохранять». Вид окна редактирования при
выборе кнопки «Изменить» показан на рисунке 14.

После ввода новой строки в список или изменения существующей оператор должен

нажать кнопку «Сохранить изменения» для записи внесенных изменений в список в памяти
компьютера. Для отказа от выбранного действия служит кнопка «Не сохранять».

При вводе новой строки или редактировании существующей необходимо учитывать,

что в программе существует ограничение на длину строки. В строке списка не должно быть
более 50 символов.

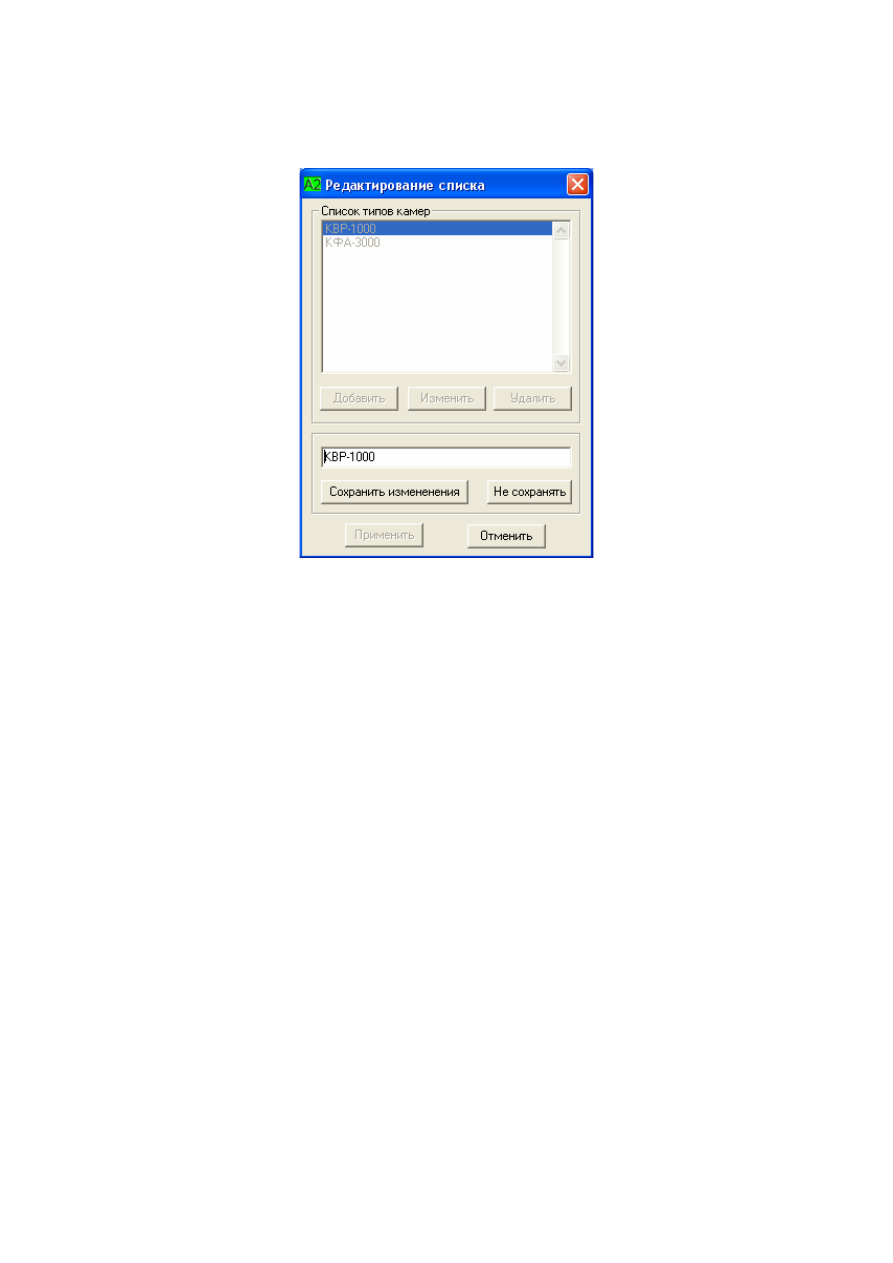

Рис. 14. Окно редактирования списка типов камер в режиме

изменения строки списка

При нажатии кнопки «Удалить» программа попросит подтвердить удаление выбран-

ной строки и только после повторного подтверждения выполнит изменения в списке, храня-
щемся в памяти компьютера.

После выполнения всех операций по редактированию для записи нового списка в

файл на диске необходимо нажать кнопку «Применить». Кнопка «Отменить» служит для
отказа от всех выполненных изменений и сохранения исходного состояния списка.

2 . 1 . 1 3 . В ы з о в с п и с к а т и п о в и з о б р а ж е н и й

Тип изображения является одной из характеристик оцениваемого изображения, отра-

жаемой в паспорте оценки.

Для вызова списка типов изображений необходимо выполнить пункт меню «На-

стройки | Список типов изображений».

Выбор данного пункта меню позволяет создать или отредактировать список типов

изображений для быстрого заполнения соответствующего поля паспорта. Программа выво-
дит на экран окно, показанное на рисунке 15.

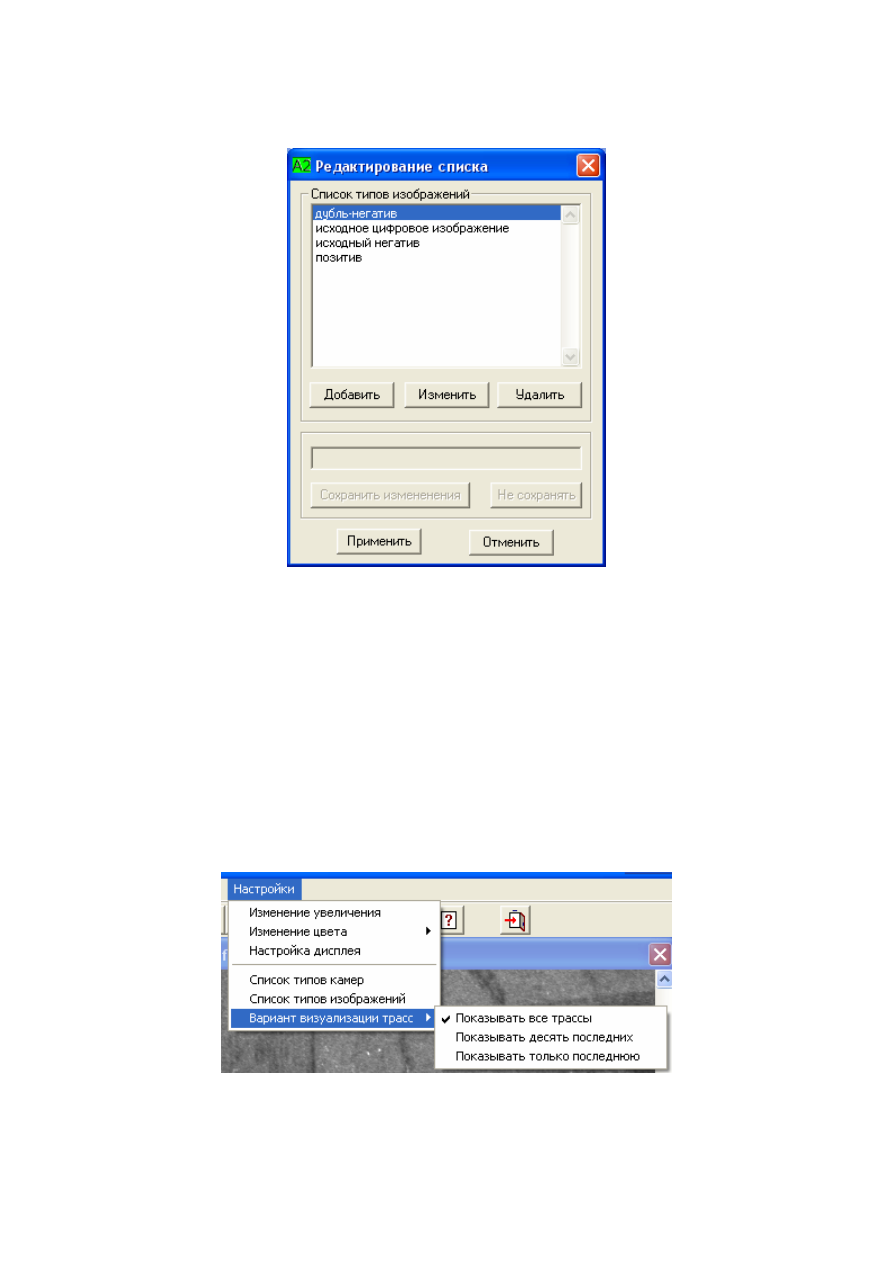

Рис. 15. Окно редактирования списка типов изображений

В этом окне отражается ранее созданный список, а также присутствуют кнопки для

его редактирования.

Операции по редактированию списка типов изображений полностью идентичны

тем, которые описаны выше в разделе редактирования типов камер.

2 . 1 . 1 4 . В ы б о р в а р и а н т а в и з у а л и з а ц и и и з м е р и т е л ь н ы х т р а с с

Выбор количества измерительных трасс, которые выводятся на изображение, вы-

полняется с использованием меню настройки.

Для вызова списка вариантов визуализации трасс необходимо выполнить пункт ме-

ню «Настройки | Вариант визуализации трасс». Соответствующий пункт меню и спи-
сок команд показаны на рисунке 16.

Рис. 16. Выбор варианта визуализации измерительных трасс
